Scion tC 2005-2010 Sigorta Düzenlemesi
İç sigorta kutusu

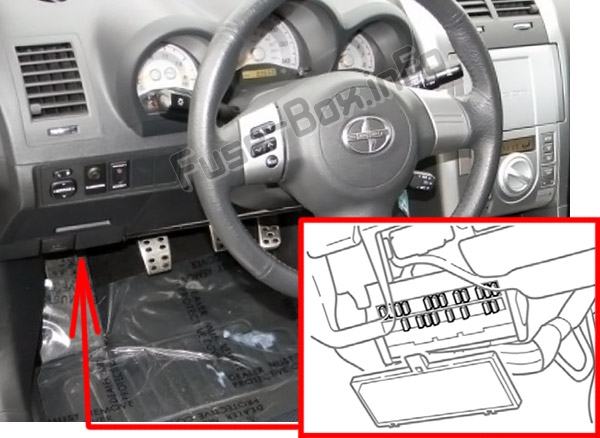

Sigorta kutusu konumu
Ön panelin altında (sürücü tarafı), kapağın arkasında bulunur.

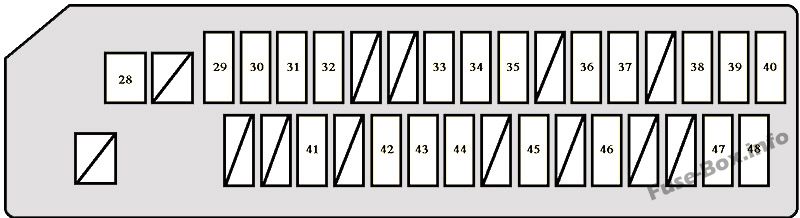

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Tanım |
|---|---|---|---|
| 28 | BESLEDİ | 30 | Arka cam buğu çözücü |
| 29 | SIRA | 10 | Arka lambalar, park lambaları, plaka lambaları, ön pozisy10 lambaları |
| 30 | İŞARET | 7.5 | Gösterge paneli uyarı lambaları, gösterge paneli uyarı lambaları, göstergeler ve sayaçlar, ses sistemi, k10sol aydınlatması |
| 31 | AC | 10 | Klima sistemi |
| 32 | PORTE FR | 20 | Elektrikli camlar |
| 33 | S / TOIT | 20 | Panoramik açılır tavan |
| 34 | SİGARA | 15 | çakmak |
| 35 | CAC | 7.5 | Vites kilidi k10trol sistemi, elektrik prizi, ses sistemi, elektrikli aynalar |
| 36 | ARR DEF I/UP | 7.5 | Arka cam buğu çözücü |
| 37 | ACC SOKET | 15 | Fiş |
| 38 | FL KAPI | 20 | Elektrikli camlar |
| 39 | IG2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, SRS Hava Yastığı Sistemi, Güvenlik Sistemi |
| 40 | IG2 İLE | 10 | Göstergeler ve sayaçlar |
| 41 | FR TEC | 30 | Ön cam silecekleri |
| 42 | FR WSH | 15 | Ön cam yıkayıcı |
| 43 | ECU-IG | 7.5 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Vites Kilidi K10trol Sistemi, Elektrikli Soğutma Fanı, Panorama Sunroof, Kilitlenmeyi Önleyici Fren Sistemi |
| 44 | GÖSTERGE | 10 | Geri vites lambaları, elektrikli soğutma fanı, klima sistemi, acil durum yanıp sönen ışık, elektrikli camlar, elektrikli kapı kilitleme sistemi, göstergeler ve sayaçlar |
| 45 | DUR | 10 | Fren Lambaları, Yüksek Fren Lambası, Vites Kilidi K10trol Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Kilitlenmeyi Önleyici Fren Sistemi |
| 46 | KAPI | 20 | Elektrikli kapı kilitleme sistemi |
| 47 | FR BROUILLARD | 15 | Sis farları |
| 48 | AM1 | 25 | Çalıştırma sistemi, “CIG” ve “ACC” sigortaları |
Motor bölmesi sigorta kutusu

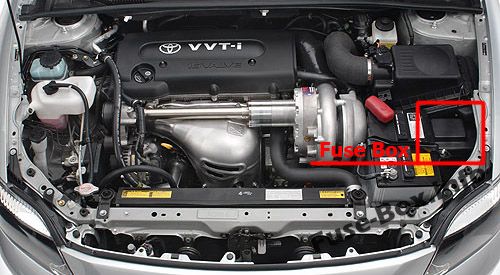

Sigorta kutusu konumu

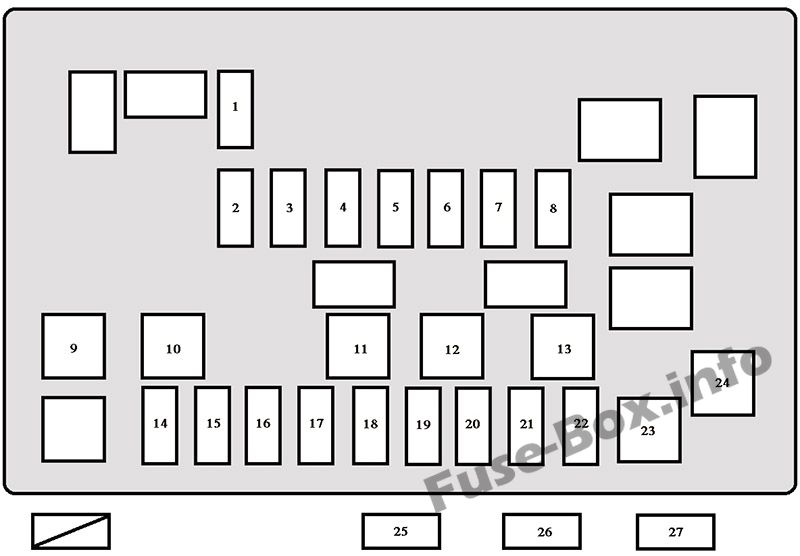

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Tanım |
|---|---|---|---|
| 1 | NS | 7.5 | Marş Sistemi, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 2 | H-LP Sağ | 10 | Sağ far (kısa huzme) |
| 3 | H-LP LH LO | 10 | Sol far (kısa huzme) |
| 4 | H-LP RH H | 10 | Sağ far (uzun far) |
| 5 | H-LP LH HI | 10 | Sol far (uzun far) |
| 6 | ECU-B | 10 | Multiplex iletişim sistemi (elektrikli kapı kilitleme sistemi, ışıklı giriş sistemi, kablosuz uzaktan kumanda sistemi, arka kapı açma, panoramik açılır tavan), klima sistemi, göstergeler ve sayaçlar |
| 7 | KUBBE | 7.5 | İç aydınlatma, kişisel aydınlatma, motor anahtarı aydınlatması (ateşleme), bagaj bölmesi aydınlatması |
| 8 | RAD N° 1 | 20 | Ses sistemi |
| 9 | DESTEK | 40 | Klima sistemi |
| 10 | ABS NO.2 | 40 | Antr kilitli fren sistemi |
| 11 | ABS N°1 | 50 | Antr kilitli fren sistemi |
| 12 | CDS | 30 | Elektrikli soğutma fanı |
| 13 | RDI | 20 | Elektrikli soğutma fanı |
| 14 | EFI | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 15 | OBD2 | 10 | Yerleşik teşhis sistemi |
| 16 | DÖNÜŞ HAZ | 10 | Flaşörler, acil flaşörler |
| 17 | korna | 10 | korna çalmak |
| 18 | IGN | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 19 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 20 | AM2 | 30 | Çalıştırma sistemi, “IG2” ve “MET IG2” sigortaları |
| 21 | ALT-S | 7.5 | Şarj sistemi |
| 22 | HKM | 30 | Eriyebilir “ECU-B”, “RAD1” ve “DOME” |
| 23 | MÜDÜR | 40 | Sigortalar «H-LP RH LO», «H-LP LH LO», «H-LP RH HI» ve «H-LP LH HI» |
| 24 | HER ŞEY | 120 | « HTR», «ABS NO.1», «ABS NO.2», «RDI», «CDS», «DEF, «KUYRUK», «PANEL», «KAPı», «DURDUR», « ACC SOKET», Sigortalar “GAUGE”, “ECU-IG”, “FR WIP”, “WSH”, “AM1”, “FR DOOR”, “FL DOOR”, “S/ROOF, A/C” ve “FR FOG” |
| 25 | KIYAMAMAK | 30 | Yedek sigorta |
| 26 | KIYAMAMAK | 20 | Yedek sigorta |
| 27 | KIYAMAMAK | 10 | Yedek sigorta |
