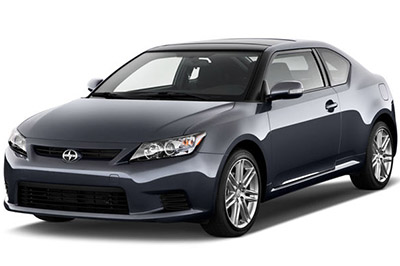

Bu yazıda 2010’dan 2016’ya kadar üretilen ikinci nesil Scion tC’yi (AT20) ele alıyoruz. Burada
İçindekiler
Scion tC 2011-2016 Sigorta Düzenlemesi
İç sigorta kutusu

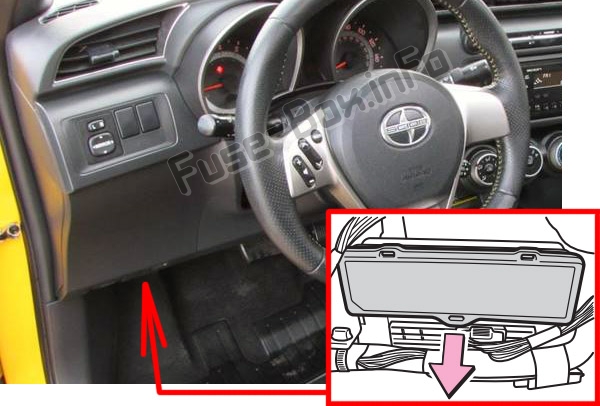

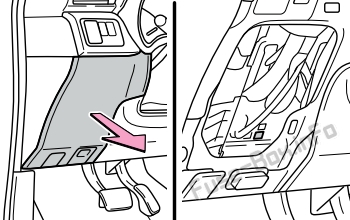

Sigorta kutusu konumu
Sigorta kutusu, ön panelin altında (sol taraf), kapağın arkasında bulunur.

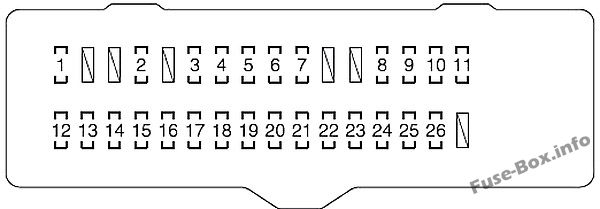

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | S / TOIT | 30 | Ay çatısı |
| 2 | BROUILLARD FR | 15 | devre yok |
| 3 | RR SİS | 7.5 | devre yok |
| 4 | AM1 | 5 | Çalıştırma sistemi, ECU gövdesi |
| 5 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 6 | G/Ç | 20 | Elektrikli kapı kilitleme sistemi |
| 7 | PORTE FR | 20 | Elektrikli camlar |
| 8 | Yıkayıcı Sağ | 7.5 | Arka cam yıkayıcı |
| 9 | RONDELLE FR | 10 | Ön cam yıkayıcı |
| 10 | Devam Eden Geri Dönüş | 15 | Arka cam sileceği |
| 11 | Devam Eden Çalışma Süresi | 30 | Ön cam silecekleri |
| 12 | GÜÇ ÇIKIŞI | 15 | Fiş |
| 13 | ECU-IG1 NO.1 | 5 | Elektrikli hidrolik direksiy10, vites kilit sistemi, açılır tavan, lastik basınç uyarı sistemi, şarj sistemi, vites değiştirme anahtarları |
| 14 | CAC | 5 | Gövde ECU, saat, dış ayna, vites kilit sistemi, ses sistemi |
| 15 | IG | 5 | Arka cam buğu çözücüleri, elektrikli soğutma fanı, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 16 | SIRA | 10 | Park lambaları, arka lambalar, yan işaret lambaları, plaka lambaları, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 17 | IGN | 7.5 | Çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi, otomatik şanzıman, saat, akıllı anahtar sistemi, direksiy10 kilit sistemi, SRS hava yastığı sistemi, yakıt pompası, yolcu sınıflandırma sistemi ön yolcu |
| 18 | İŞARET | 5 | Göstergeler ve sayaçlar, klima sistemi, koltuk ısıtıcısı, VSC OFF anahtarı, vites kolu aydınlatması, direksiy10 anahtarı, saat, ses sistemi |
| 19 | S/HTR FL | 10 | Koltuk ısıtması (sürücü tarafı) |
| 20 | RASTLAMAK | 7.5 | Göstergeler ve sayaçlar |
| 21 | S/HTR FR | 10 | Isıtmalı koltuk (ön yolcu tarafı) |
| 22 | IG2 NO.2 | 7.5 | Başlangıç sistemi |
| 23 | BKUP LP | 7.5 | Geri vites lambası, otomatik şanzıman, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 24 | ECU-IG1 NO.2 | 5 | Gövde ECU, ABS, VSC, direksiy10 sensörü, sapma oranı ve G-sensörü |
| 25 | ECU-IG1 NO.3 | 5 | Flaşörler, acil flaşörler |
| 26 | HTR-IG | 7.5 | Klima sistemi |

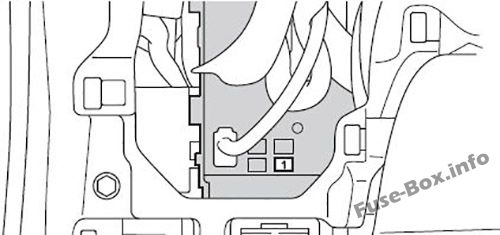

Ön yüz
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | FL KAPI | 30 | Elektrikli camlar |
Motor bölmesi sigorta kutusu

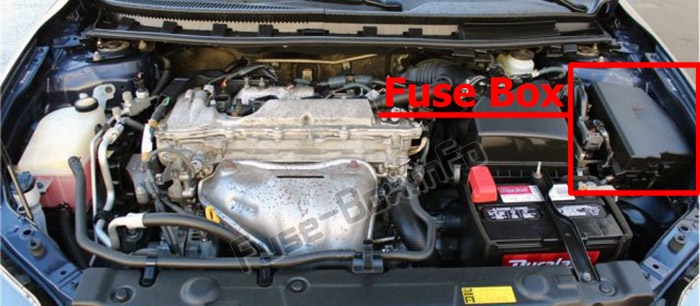

Sigorta kutusu konumu

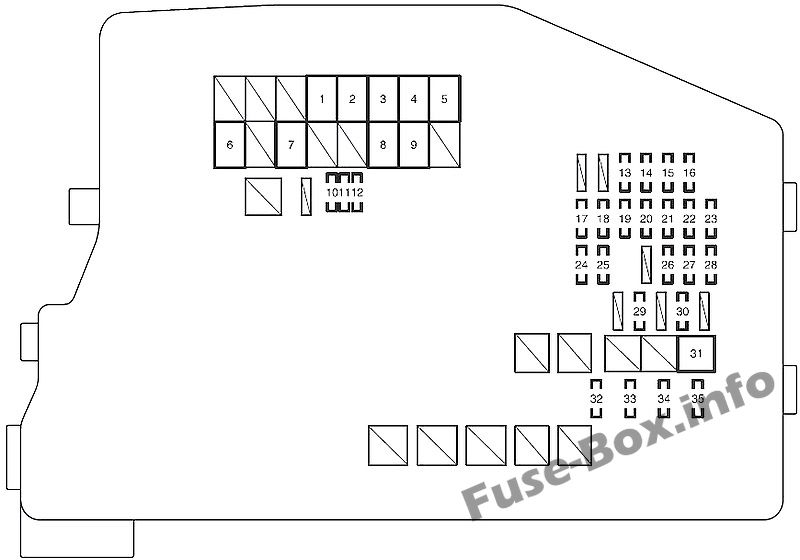

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | FAN NO.2 | 30 | Elektrikli soğutma fanı |
| 2 | FAN N° 1 | 40 | Elektrikli soğutma fanı |
| 3 | ABS NO.2 | 30 | ABS, VSC |
| 4 | ABS N°1 | 50 | ABS, VSC |
| 5 | DESTEK | 50 | Klima sistemi |
| 6 | HER ŞEY | 120 | Şarj sistemi |
| 7 | EPS | 80 | Elektrikli hidrolik direksiy10 sistemi |
| 8 | P / IB | 50 | EFI NO.1, EFI NO.2, CORNE, IG2 |
| 9 | H-LP MÜDÜR | 50 | 2011-2013 : H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, phares, système d’éclairage diurne 2014-2016 : H-LP LH-LO, H -LP RH-LO, H-LP LH-HI, H-LP RH-HI, phares |
| 10 | KIYAMAMAK | 10 | Yedek sigorta |
| 11 | KIYAMAMAK | 20 | Yedek sigorta |
| 12 | KIYAMAMAK | 30 | Yedek sigorta |
| 13 | H-LP RH-HI | 10 | 2011-2013: Sağ far (uzun huzme), göstergeler ve sayaçlar 2014-2016: Sağ far (uzun huzme) |
| 14 | H-LP LH-HI | 10 | 2011-2013: Sol far (uzun huzme) 2014-2016: Sol far (uzun huzme), göstergeler ve sayaçlar |
| 15 | H-LP RH-LO | 10 | Sağ far (kısa huzme), göstergeler ve sayaçlar |
| 16 | H-LP LH-LO | 10 | Sol far (kısa huzme) |
| 17 | ETCS | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 18 | DOYGUNLUK | 10 | Dönüş sinyalleri, acil durum dönüş sinyalleri, göstergeler ve sayaçlar |
| 19 | ALT-S | 7.5 | Şarj sistemi |
| 20 | AM2 NO.2 | 7.5 | Güç yönetim sistemi (akıllı anahtar sistemli araçlar) |
| 21 | AM2 | 30 | IG2 NO.2, çalıştırma sistemi |
| 22 | STRG KİLİT | 20 | Direksiy10 kilit sistemi (Akıllı anahtar sistemli araçlar) |
| 23 | NUMARA | 30 | Ses sistemi |
| 24 | ME HTR | 10 | Dış ayna buğu çözücüleri, çok noktalı yakıt enjeksiy10 sistemi / sıralı çok noktalı yakıt enjeksiy10 sistemi |
| 25 | ECU-B NO.2 | 10 | Otomatik şanzıman, elektrikli camlar, saat, akıllı anahtar sistemi, kablosuz uzaktan kumanda, ön yolcu yolcu sınıflandırma sistemi |
| 26 | ECU-B | 10 | Gövde ECU, göstergeler ve sayaçlar, direksiy10 sensörü, kablosuz uzaktan kumanda, akıllı anahtar sistemi |
| 27 | RAD N° 1 | 15 | Ses sistemi |
| 28 | KUBBE | 10 | İç aydınlatma, kişisel aydınlatma, bagaj bölmesi aydınlatması |
| 29 | DUR | 10 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, ABS, VSC, Otomatik Şanzıman, Vites Kilit Sistemi, Fren Lambaları, Yüksek Fren Lambası, Güç Yönetim Sistemi |
| 30 | KAPI | 20 | Elektrikli camlar |
| 31 | BESLEDİ | 40 | MIR HTR, arka cam buğu çözücüleri |
| 32 | EFI NO.2 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Yakıt Pompası |
| 33 | EFI NO.1 | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi, Otomatik Şanzıman |
| 34 | korna | 10 | korna çalmak |
| 35 | IG2 | 15 | MET, IGN, Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
