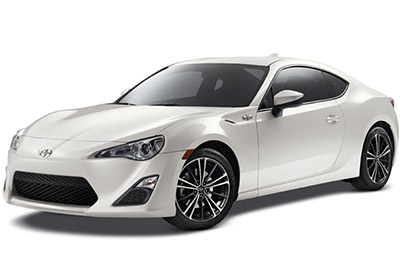

Scion FR-S spor araba 2012’den 2016’ya kadar üretilmiştir. Bu yazımızda
İçindekiler
Scion FR-S 2012-2016 Sigorta Düzeni
İç sigorta kutusu

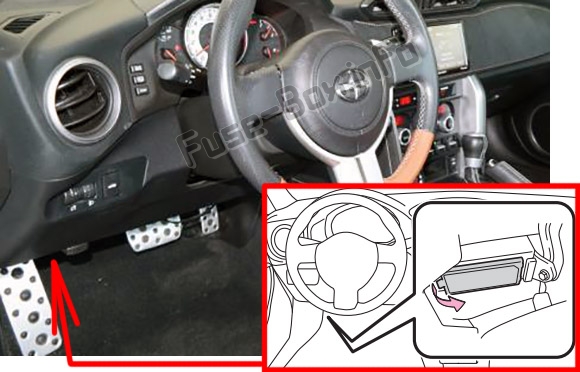

Sigorta kutusu konumu
Ön panelin altında (sol taraf), kapağın altında bulunur.

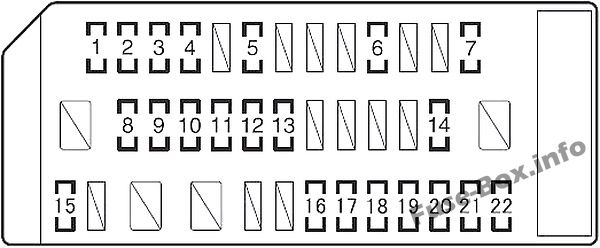

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | ECU ACC | 10 | Ana gövde ECU, dış aynalar |
| 2 | P/NOKTA N°2 | 15 | Fiş |
| 3 | İŞARET | 10 | Aydınlatma |
| 4 | SIRA | 10 | Arka lambalar |
| 5 | DRL | 10 | Gündüz çalışan ışık sistemi |
| 6 | DUR | 7.5 | Işıkları durdur |
| 7 | OBD | 7.5 | Yerleşik teşhis sistemi |
| 8 | ISITMA-S | 7.5 | Klima sistemi |
| 9 | SU ISITICI | 10 | Klima sistemi |
| 10 | FR SİS SOL | 10 | – |
| 11 | FR BROUILLARD SAĞ | 10 | – |
| 12 | BK/UP LP | 7.5 | Geri vites lambaları |
| 13 | ECU IG1 | 10 | ABS, elektrikli hidrolik direksiy10 |
| 14 | AM1 | 7.5 | Başlangıç sistemi |
| 15 | NUMARA | 15 | Ses sistemi |
| 16 | BİRİM | 15 | Aktarma |
| 17 | GÖSTERGE | 7.5 | Gösterge ve metre |
| 18 | ECU IG2 | 10 | Motor k10trol ünitesi |
| 19 | SOL HTR KOLTUK | 10 | – |
| 20 | MERKEZ OFİS HTR SAĞ | 10 | – |
| 21 | RADYO | 7.5 | Ses sistemi |
| 22 | P/NOKTA N°1 | 15 | Fiş |
Motor bölmesi sigorta kutusu

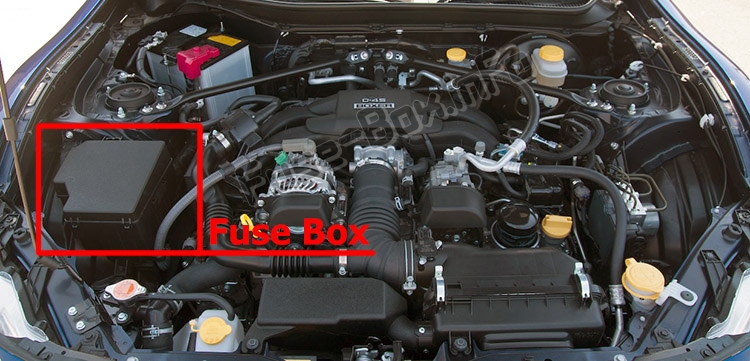

Sigorta kutusu konumu

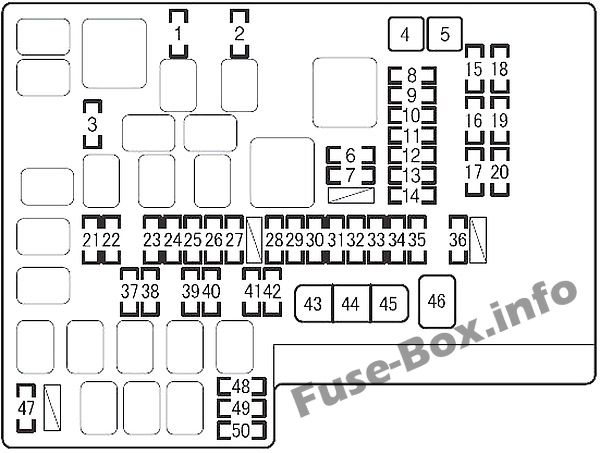

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Soyadı | Amper [A] | Devre |
|---|---|---|---|
| 1 | ME HTR | 7.5 | Dış ayna buğu çözücüleri |
| 2 | RDI | 25 | Elektrikli soğutma fanı |
| 3 | (İTMEK İÇİN) | 7.5 | Motor k10trol ünitesi |
| 4 | ABS NO.1 | 40 | karın kasları |
| 5 | SU ISITICI | 50 | Klima sistemi |
| 6 | Yıkayıcı | 10 | Ön cam yıkayıcı |
| 7 | SİLECEK | 30 | Ön cam silecekleri |
| 8 | RR DEF | 30 | Arka cam buğu çözücü |
| 9 | (RR SİS) | 10 | – |
| 10 | D FR PORTE | 25 | Elektrikli cam (sürücü tarafı) |
| 11 | (CDS) | 25 | Elektrikli soğutma fanı |
| 12 | D-OP | 25 | – |
| 13 | ABS NO 2 | 25 | karın kasları |
| 14 | KAPI D FL | 25 | Elektrikli cam (yolcu tarafı) |
| 15 | KIYAMAMAK | – | Yedek sigorta |
| 16 | KIYAMAMAK | – | Yedek sigorta |
| 17 | KIYAMAMAK | – | Yedek sigorta |
| 18 | KIYAMAMAK | – | Yedek sigorta |
| 19 | KIYAMAMAK | – | Yedek sigorta |
| 20 | KIYAMAMAK | – | Yedek sigorta |
| 21 | NS | 7.5 | Başlangıç sistemi |
| 22 | ALT-S | 7.5 | Şarj sistemi |
| 23 | (STR KİLİT) | 7.5 | – |
| 24 | G/Ç | 20 | Elektrikli kapı kilitleme |
| 25 | ETCS | 15 | Motor k10trol ünitesi |
| 26 | (AT+B) | 7.5 | Aktarma |
| 27 | (AM2 N°2) | 7.5 | – |
| 28 | EFI (CTRL) | 15 | Motor k10trol ünitesi |
| 29 | EFI (HTR) | 15 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 30 | EFI (IGN) | 15 | Başlangıç sistemi |
| 31 | EFI (+ B) | 7.5 | Motor k10trol ünitesi |
| 32 | DOYGUNLUK | 15 | Flaşörler, acil flaşörler |
| 33 | MPX-ÇIKARMA | 7.5 | Gösterge ve metre |
| 34 | F/PMP | 20 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 35 | IG2 ANA | 30 | SRS hava yastığı sistemi, motor k10trol ünitesi |
| 36 | HKM | 30 | İç aydınlatma, kablosuz uzaktan kumanda, ana gövde ECU |
| 37 | UYARI NO. 2 | 7.5 | korna çalmak |
| 38 | UYARI NO. 1 | 7.5 | korna çalmak |
| 39 | H-LP LH LO | 15 | Sol far (kısa huzme) |
| 40 | H-LP RH LO | 15 | Sağ far (kısa huzme) |
| 41 | H-LP LH HI | 10 | Sol far (uzun far) |
| 42 | H-LP RH HI | 10 | Sağ far (uzun far) |
| 43 | INJ | 30 | Çok Noktalı Yakıt Enjeksiy10 Sistemi / Sıralı Çok Noktalı Yakıt Enjeksiy10 Sistemi |
| 44 | YIKAMA H-LP | 30 | – |
| 45 | AM2 NO. 1 | 40 | Çalıştırma sistemi, motor k10trol ünitesi |
| 46 | EPS | 80 | Elektrikli hidrolik direksiy10 |
| 47 | A/B ESAS | 15 | SRS hava yastığı sistemi |
| 48 | ECU-B | 7.5 | Kablosuz uzaktan kumanda, ana gövde ECU |
| 49 | KUBBE | 20 | İç ışık |
| 50 | IG2 | 7.5 | Motor k10trol ünitesi |
