Saturn Sky roadster 2006’dan 2010’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzenlemesi Saturn Sky 2006-2010
İç sigorta kutusu

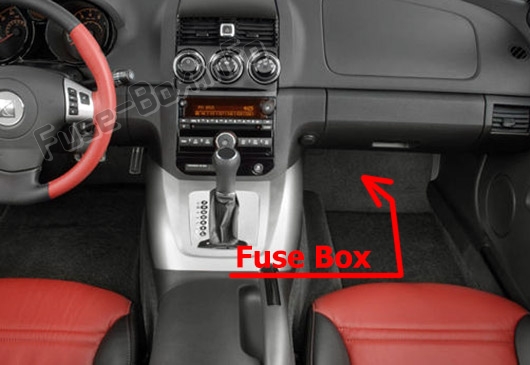

Sigorta kutusu konumu
Sigorta kutusu, aracın yolcu tarafında torpido gözünün altında halının altında bulunur.

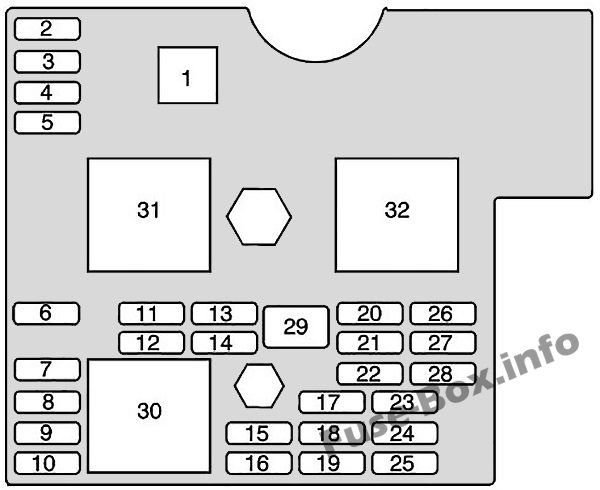

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Sigorta çektirmesi |
| 2 | Boş |
| 3 | Boş |
| 4 | Boş |
| 5 | Boş |
| 6 | amplifikatör |
| 7 | Grup |
| 8 | K10tak anahtarı, PassKey III + |
| 9 | Fren lambası |
| 10 | Klima sistemi, PassKey III + |
| 11 | Boş |
| 12 | Kıyamamak |
| 13 | hava yastığı |
| 14 | Kıyamamak |
| 15 | silecek |
| 16 | Klima sistemi, otomatik yolcu algılama modülü, krank rölesi, gösterge paneli |
| 17 | Boş |
| 18 | Boş |
| 19 | Direksiy10 k10trolleri |
| 20 | Kıyamamak |
| 21 | Kıyamamak |
| 22 | Boş |
| 23 | Radyo |
| 24 | Algılama ve tanı modülü |
| 25 | Motor k10trol modülü, şanzıman k10trol modülü |
| 26 | Kapı kilitleri |
| 27 | İç mekan lambaları |
| 28 | Direksiy10 k10trol arka aydınlatması |
| 29 | Elektrikli camlar |
| 30 | İklim k10trol sistemi |
| 31 | Boş |
| 32 | Tutulan aksesuar gücü |
Motor bölmesi sigorta kutusu

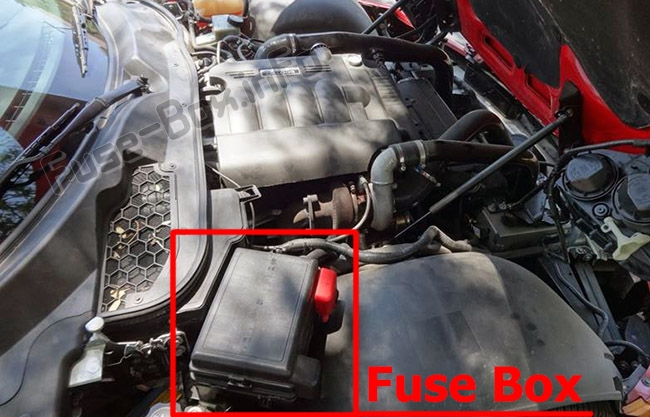

Sigorta kutusu konumu
Motor bölmesinde (sağ taraf), kaputun altında bulunur.

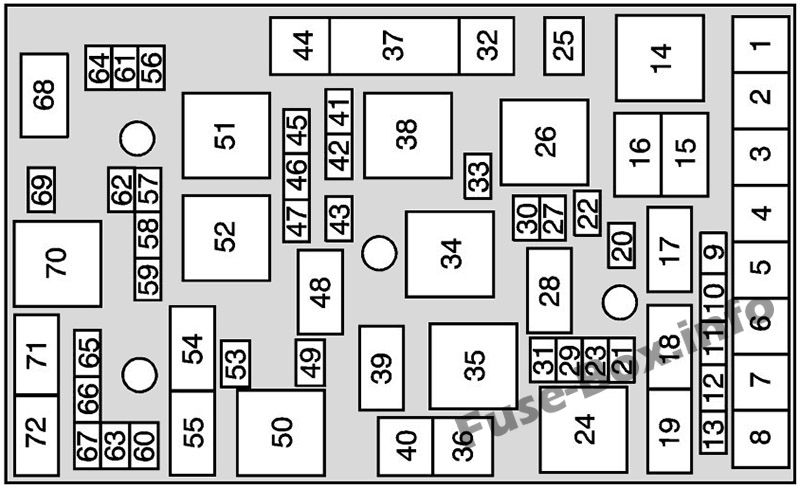

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | kullanım |
|---|---|
| 1 | Vakum (LE5); Soğutma fanı (LNF) |
| 2 | Arka cam buğu çözücü |
| 3 | Boş |
| 4 | Gövde k10trol modülü 3 |
| 5 | Krank |
| 6 | Gövde k10trol modülü 2 |
| 7 | Beden k10trol modülü |
| 8 | Soğutma fanı 2 (LE5); Vakum (LNF) |
| 9 | Boş |
| 10 | Gövde |
| 11 | Gövde |
| 12 | Boş |
| 13 | Benzin pompası |
| 14 | Arka buğu çözücü rölesi |
| 15 | Klima debriyaj rölesi |
| 16 | Boş |
| 17 | Boş |
| 18 | Bagaj açma rölesi |
| 19 | Yakıt pompası rölesi |
| 20 | Boş |
| 21 | aynalar |
| 22 | Klima |
| 23 | Boş |
| 24 | Soğutma fanı rölesi 2 (LE5); Vakum (LNF) |
| 25 | Sigorta çektirmesi |
| 26 | Güç aktarma organı rölesi |
| 27 | Boş |
| 28 | Geri vites lambası rölesi (otomatik şanzıman); Boş (manuel şanzıman) |
| 29 | Veri bağlantısı bağlayıcısı |
| 30 | çıkış |
| 31 | Geri vites lambaları (Otomatik şanzıman); Boş (manuel şanzıman) |
| 32 | Boş |
| 33 | emisy10lar |
| 34 | krank rölesi |
| 35 | Boş |
| 36 | Boş |
| 37 | Elektrikli koltuk |
| 38 | Boş |
| 39 | Boş |
| 40 | Soğutma fanı 1 (LE5); Vakum (LNF) |
| 41 | Video (LE5); Turbo, Kam Phaser (LNF) |
| 42 | Motor k10trol modülü |
| 43 | Motor K10trol Modülü, Şanzıman |
| 44 | Kilitlenme önleyici fren sistemi |
| 45 | Enjektörler, Ateşleme bobinleri (LE5); Ateşleme bobinleri (LNF) |
| 46 | Geri vites lambaları (manuel şanzıman); Boş (otomatik şanzıman) |
| 47 | Boş |
| 48 | Gündüz çalışan ışık rölesi |
| 49 | gün yangınları |
| 50 | Soğutma fanı rölesi 1 (LE5); Vakum (LNF) |
| 51 | Röleyi başlat / başlat |
| 52 | Silecek düşük / yüksek röle |
| 53 | Sis farları |
| 54 | Sis farı rölesi |
| 55 | Korna rölesi |
| 56 | S-Band, OnStar, Uzaktan Anahtarsız Giriş Sistemi |
| 57 | Kilitlenme önleyici fren sistemi |
| 58 | Silecek diyotu |
| 59 | silecek |
| 60 | korna çalmak |
| 61 | Kilitlenme önleyici fren sistemi |
| 62 | Gösterge panelinin açılması |
| 63 | Uzun far sürücü tarafı |
| 64 | kartuş havalandırma |
| 65 | Kısa far sürücü tarafı |
| 66 | Yolcu tarafı kısa far |
| 67 | Uzun far yolcu tarafı |
| 68 | Park lambası rölesi |
| 69 | Park lambaları |
| 70 | Silecek açma/kapama rölesi |
| 71 | Kısa huzmeli röle |
| 72 | Uzun huzme rölesi |
