Tasarruf seçenekleri Saturn L100, L200, L300, LW200, LW300 2003-2005
Yolcu bölmesi sigorta kutuları

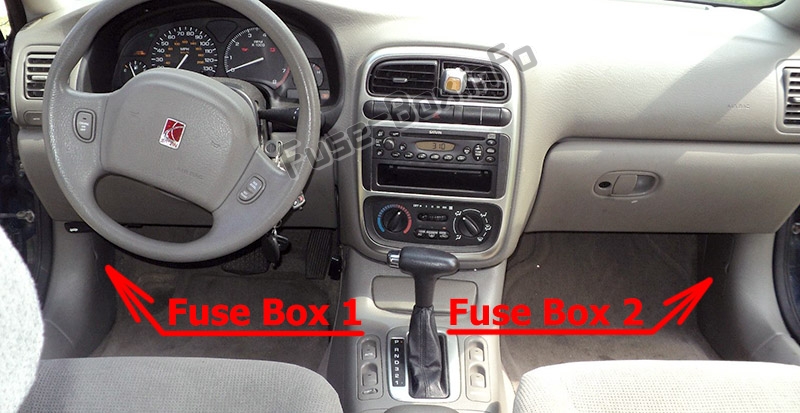

Sigorta kutusu konumu
Aracın sağ ve sol tarafında ön panelin altında yer alan iki adet sigorta kutusu bulunmaktadır. Sigorta paneli kapağını çıkarmak için 1 anahtar veya madeni para kullanın.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | Tanım |
|---|---|
| SÜRMEK | Oda karartıcı |
| IGN 3 | Isıtmalı koltuk anahtarı sol / sağ (varsa), klima, arka buğu çözücü rölesi |
| BUĞU ÇÖZME LED’İ | Arka buğu giderme LED’i |
| RR COMP | bagaj lambası |
| SİLECEK | Ön cam yıkayıcı ve silecekleri (ön) |
| BTSI / BCM / AYNA | Fren şanzıman kilidi, karoseri k10trol modülü, elektrikli ayna |
| RADYO | Ses, OnStar, Arka DVD (Opsiy10el) |
| IGN 3 | K10tak anahtarı rölesi |
| ARKA BOŞLUK | Arka buğu çözücü rölesi |
| FAR | Far rölesi |
| PARK LAMBASI | Park lambası rölesi |
| KİLİTLER | Elektrikli kapı kilitleri |
| KOLTUK | Isıtmalı koltuklar (varsa) |
| VÜCUT | Elektrikli kapı kilitleri, ısıtmalı ayna rölesi, bagaj kapağı mandalı |
| ELEKTRİKLİ KOLTUK | Elektrikli koltuk |
| AMP PREMI | Üst düzey ses sistemi amplifikatörü |
| SİS LAMBASI | Sis farları |
| ARKA SİLECEK / AÇILIR TAVAN | Arka silecek / yıkayıcı (vag10), açılır tavan |
| DR KİLİT AÇMA | Sürücü kapısı kilit açma rölesi |
| AÇMAK | Kapı açma rölesi |
| KİLİT | Kapı kilidi rölesi |
| AYNA | Elektrikli ayna röleleri |
| SİS LAMBASI | Sis farı rölesi |
| PENCERE | Elektrikli camlar, elektrikli açılır tavan rölesi |
Motor bölmesi sigorta kutusu

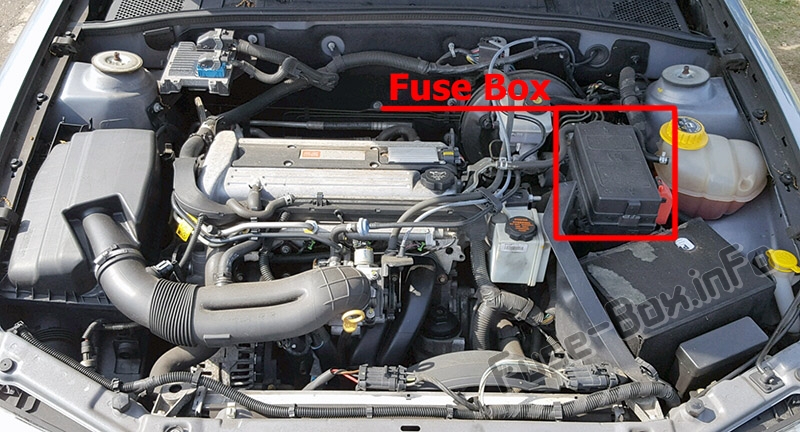

Sigorta kutusu konumu
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Soyadı | Tanım |
|---|---|
| IGN 0/3/CR (L4) | K10tak anahtarı |
| RADYO / ON STAR | Ses sistemi, OnStar, arka DVD (Opsiy10el) |
| PLE BCM | Karoseri k10trol modülü, gösterge paneli, dimmer |
| ENJEKTÖR (veya INJ) (L4) | Yakıt enjektörleri (varsa 2,2 L L4) |
| IGN (V6) EIS (L4) |
3.0L V6: Ateşleme bobinleri; 2.2L L4: Elektr10ik ateşleme sistemi |
| BENZİN POMPASI | Yakıt pompası sistemi |
| FAR RT (veya R HDLP) | Sağ farlar |
| FREN | Fren lambaları |
| IGN 1 | Gösterge paneli, soğutma sıvısı seviye şalteri, hava yastığı, elektr10ik PRND321 |
| RİSK | Tehlike göstergesi, HBTT (farlar için HI ışın göstergesi), I / P kümesi |
| ABS 2 | Kilitlenme önleyici fren sistemi |
| KONTROL KONTROLLERİ 1 | Soğutma fanı k10trol modülü, güç aktarma sistemi k10trol modülü, transaks (varsa 2.2L L4,), transaks k10trol modülü (3.0L V6) |
| KAYDET / GERİ DÖN | Geri vites lambaları, soğutma sıvısı seviye şalteri |
| DOLAŞMAK | Hız sabitleyici anahtarı |
| BCM / ECM / SEYİR | Karoseri k10trol modülü, Motor k10trol modülü, Hız sabitleyici, ABS |
| ABS1 | Kilitlenme önleyici fren sistemi |
| MOTEUR CNTL 3 (V6) | 3.0L V6 motor |
| ARKA BOŞLUK | Arka cam buğu çözücü |
| HVAC FANI | Yüksek fan |
| IGN 0 | Nötr park konumu anahtarı, güç aktarma sistemi k10trol modülü |
| O | Klima sistemi |
| CD/DLC | Ses, Veri Bağlantı K10ektörü (DLC), Arka Koltuk DVD’si (Opsiy10) |
| IGN 1/2 | K10tak anahtarı |
| korna | korna çalmak |
| B + KOMUTLAR | Güç Aktarma Organı K10trol Modülü (2.2L L4, varsa), Motor K10trol Modülü (3.0L V6), Transaks K10trol Modülü (3.0L V6) |
| I/P BATT RT | Yolcu tarafı gösterge paneli sigorta bloğu |
| AUX PWR (veya AUX GÜÇ) | Fiş |
| SOĞUTMA FANI 2 | Soğutma fanı modülü |
| MOTEUR CNTL (V6) | 3.0L V6 motor (L81) |
| MOTEUR CNTL (V6) IGN 3 (L4) |
3.0L V6 motor devri debriyaj anahtarı, emisy10 k10trolleri, klima rölesi, ısıtmalı oksijen sensörü |
| BCM 2 | Beden k10trol modülü |
| PARK LAMBASI | Ön park lambaları, arka lambalar, ön konum lambaları, arka konum lambaları, lisans lambaları, radyo ekran lambaları, grup I / P arka ışığı, I / P dimmer, çakmak halkası, küllük ışığı, PRND321 ışığı, klima anahtarı arka ışığı |
| SOĞUTMA FANI 1 | Soğutma fanı modülü |
| FAR LT (veya L HDLP) | Sol farlar |
| daha hafif | çakmak |
| Diyot Klima | Klima diyotu |
| WDO / SUNRF (V6) | Elektrikli cam rölesi, açılır tavan (3.0L V6) |
| WDO/SUNRF/AIR (L4) | Elektrikli camlar, açılır tavan ve hava pompası röleleri (varsa 2,2 L L4) |
| BENZİN POMPASI | Yakıt pompası sistemi |
| SİLECEK | Silecek sistemi |
| O | Klima sistemi |
| korna | korna çalmak |
| ARKA CAM SİLECEK | Arka silecek sistemi (yalnızca Wag10) |
| ANA (V6) | 3.0L V6 motor |
| DRL | Gündüz lambası |
