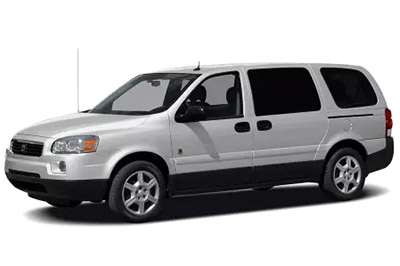

Saturn Relay MPV 2004’ten 2007’ye kadar üretilmiştir. Bu yazımızda
İçindekiler
Sigorta düzenlemesi Satürn Röle 2004-2007
İç sigorta kutusu

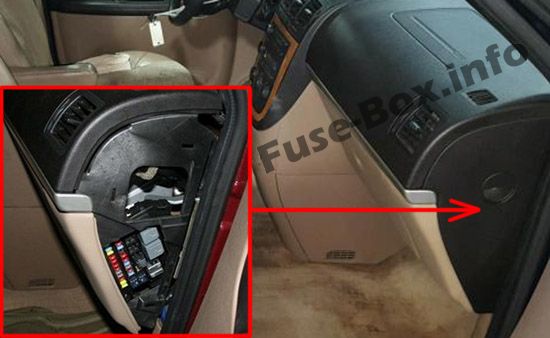

Sigorta kutusu konumu
Ön panelin sağ tarafında, kapağın arkasında bulunur.

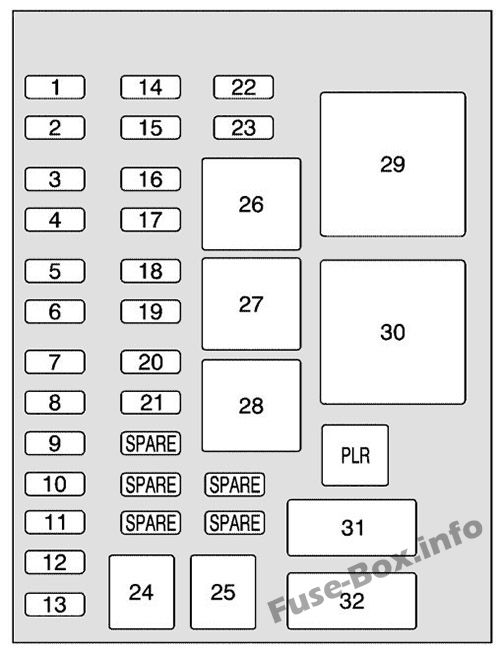

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların ve rölelerin atanması
| Sigortalar | kullanım |
|---|---|
| DPP | Sigorta çektirmesi |
| 1 | Sandık, Kapı Kilitleri |
| 2 | Elektr10ik seviye k10trolü |
| 3 | Arka cam sileceği |
| 4 | Radyo, DVD oynatıcı |
| 5 | İç mekan lambaları |
| 6 | OnStar |
| 7 | Anahtarsız giriş modülü |
| 8 | Küme, Isıtma, Havalandırma, Klima |
| 9 | Seyir anahtarı |
| 10 | Direksiy10 aydınlatması |
| 11 | Elektrikli ayna |
| 12 | Fren lambası, göstergeler |
| 13 | Isıtmalı koltuklar |
| 14 | bakir |
| 15 | Elektr10ik seviye k10trolü |
| 16 | Isıtmalı ayna |
| 17 | Yüksek merkez fren lambası, geri vites lambaları |
| 18 | bakir |
| 19 | Kartuş Havalandırma Solenoidi |
| 20 | Park lambaları |
| 21 | Elektrikli sürgülü kapı |
| 22 | bakir |
| 23 | bakir |
| 24 | Sol elektrikli sürgülü kapı |
| 25 | Sağ elektrikli sürgülü kapı |
| 26 | bakir |
| 27 | bakir |
| 28 | Park lambaları, Arka lambalar |
| 29 | Tutulan aksesuar gücü |
| 30 | Arka buğu giderme |
| 31 | Elektrikli Koltuklar |
| 32 | Elektrikli pencere |
Motor bölmesi sigorta kutusu

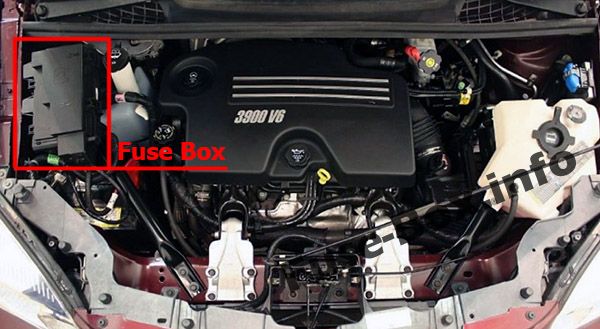

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sağ taraf), kapağın altında bulunur.

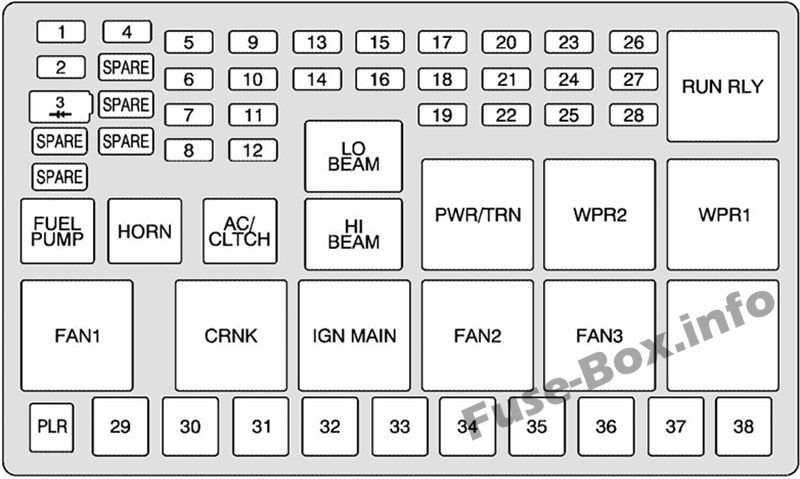

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Sigortalar | kullanım |
|---|---|
| 1 | Sağ uzun far |
| 2 | Benzin pompası |
| 3 | Diyot |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| 4 | Sol uzun far |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| KIYAMAMAK | Kıyamamak |
| 5 | Kullanılmamış |
| 6 | Klima debriyajı |
| 7 | korna çalmak |
| 8 | Sol kısa far |
| 9 | Güç Aktarma Organı K10trol Modülü, Elektr10ik Gaz Kelebeği K10trolü |
| 10 | Kullanılmamış |
| 11 | şanzıman solenoidi |
| 12 | Sağ kısa huzme |
| 13 | Kilitlenme önleyici fren sistemi |
| 14 | Güç aktarma sistemi k10trol modülü ateşlemesi |
| 15 | elektr10ik ateşleme |
| 16 | Yakıt enjektörü |
| 17 | Klima, RPA, Hız sabitleyici |
| 18 | Elektr10ik gaz kelebeği k10trolü |
| 19 | Motor sensörü, evaporatör |
| 20 | hava yastığı |
| 21 | Kullanılmamış |
| 22 | 2004, 2005: Emisy10, dört tekerlekten çekiş 2006, 2007: Kullanılmıyor |
| 23 | Yardımcı güç |
| 24 | Ön cam yıkayıcı |
| 25 | AC / DC invertör |
| 26 | Arka fan |
| 27 | Ön fan |
| 28 | Ön cam sileceği |
| DPP | Sigorta çektirmesi |
| 29 | fan 1 |
| 30 | marş solenoidi |
| 31 | Kilitlenme önleyici fren sistemi motoru |
| 32 | bakir |
| 33 | fan 2 |
| 34 | Yüksek ön fan |
| 35 | Ana piller 3 |
| 36 | Arka buğu çözücü |
| 37 | Ana piller 2 |
| 38 | 2004, 2005: Ana pil 1 2006, 2007: Yedek |
| KOŞU RLY | Giriş |
| uzun kiriş | Farlar |
| BENZİN POMPASI | Benzin pompası |
| korna | korna çalmak |
| AC / DEBRİYAJ | Klima debriyajı |
| SLT KİRİŞ | Kırmızı ışıklar |
| PWR/TRN | güç aktarma organı |
| CAP2 | Silecek 2 |
| CAP1 | Silecek 1 |
| FAN 1 | fan 1 |
| CRNK | Krank |
| IGN MÜDÜRÜ | Ana ateşleme |
| VENTİLATÖR2 | fan 2 |
| FAN 3 | fan 3 |
| VİDEO | Kullanılmamış |
