Tam boyutlu Saturn Outlook crossover 2006’dan 2010’a kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Satürn Görünümü 2006-2010
İç sigorta kutusu

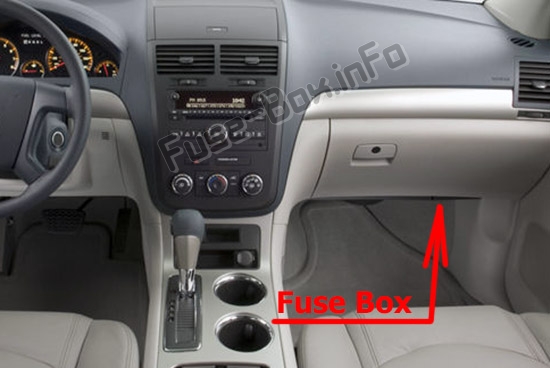

Sigorta kutusu konumu

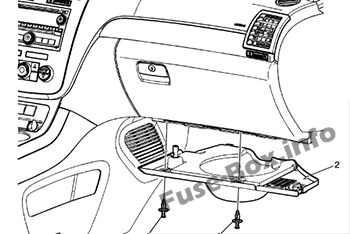

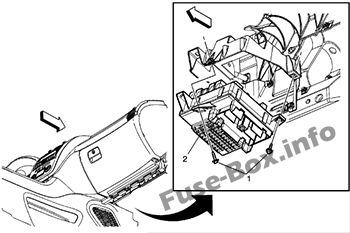

Sigorta kutusu, ön panelin altında (yolcu tarafı), kaputun altında bulunur. Sigorta bloğuna erişmek için kapağı çekin.

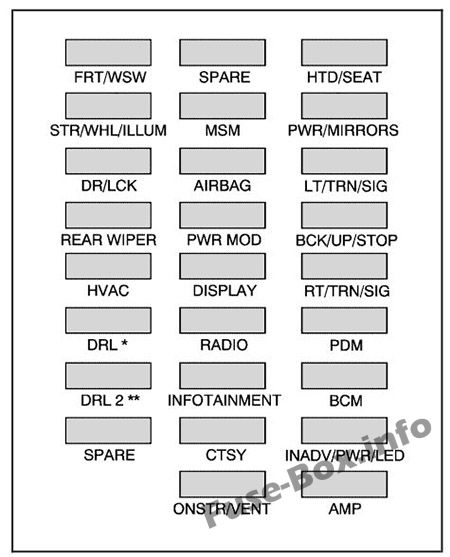

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Soyadı | kullanım |
|---|---|
| HAVA YASTIĞI | hava yastığı |
| NUMARA | amplifikatör |
| GERİ/YUKARI/DUR | Geri vites lambası / fren lambası |
| BCM | Beden k10trol modülü |
| CNSTR / RÜZGAR | kartuş havalandırma |
| CTSY | Nezaket |
| DR/LCK | Kapı kilitleri |
| DRL | gün yangınları |
| JRD2 | Yalnızca GMC HID / arka sis lambaları-yalnızca Çin |
| DSPLY | Görüntülemek |
| Ön/BGB | Ön cam yıkayıcı |
| HTD/ SİEGE SOĞUTMA | Isıtmalı / soğutmalı koltuklar |
| özgeçmiş | Isıtma, havalandırma, ve klima |
| INADV/PWR/LED | Yanlışlıkla güç LED’i |
| BİLGİ | Bilgi Çeşitliliği |
| LT / TRN / SIG | Sürücü tarafı göstergesi |
| HSH | Hafızalı koltuk modülü |
| MPD | Elektrikli aynalar, bagaj kapağının açılması |
| BESLEME MODU | Tedarik Modu |
| REP / MIR | Elektrikli Aynalar |
| RDO | Radyo |
| ARKA WPR | Arka cam sileceği |
| RT/TRN/SIG | Yolcu tarafı göstergesi |
| KIYAMAMAK | Kıyamamak |
| Str / WHL / İllüs | Direksiy10 aydınlatması |

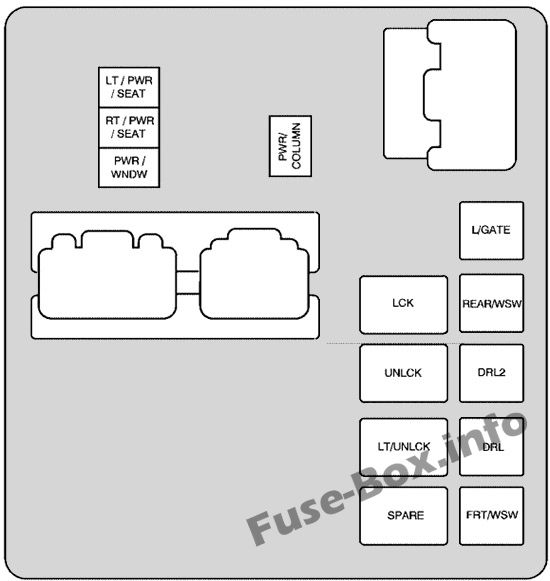

Röle tarafı
Yolcu bölmesinde röle ataması
| Soyadı | kullanım |
|---|---|
| LT/PWR/KOLTUK | Sürücü tarafı elektrikli koltuk rölesi |
| RT/PWR/KOLTUK | Yolcu tarafı elektrikli koltuk rölesi |
| PWR/WNDW | Elektrikli cam rölesi |
| PWR/ KOLON | Hidrolik direksiy10 kol10u rölesi |
| Sol / KAPI | Bagaj kapağı rölesi |
| LCK | Güç kilitleme rölesi |
| ARKA / WSW | Arka cam yıkayıcı rölesi |
| KİLİDİNİ AÇ | Güç kilidi açma rölesi |
| DRL2 | Gündüz sürüş farları 2 Röle |
| DRL | Gündüz çalışan ışık rölesi |
| KIYAMAMAK | Kıyamamak |
| Ön/BGB | Ön cam yıkayıcı rölesi |
Motor bölmesi sigorta kutusu

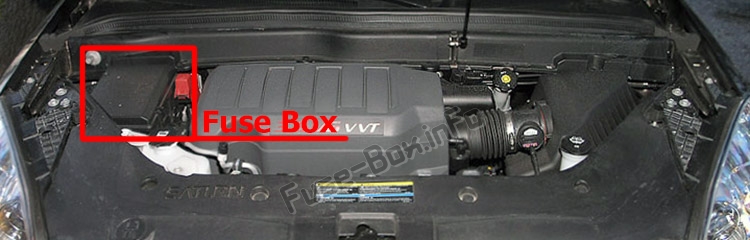

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sağ taraf), kapağın altında bulunur.

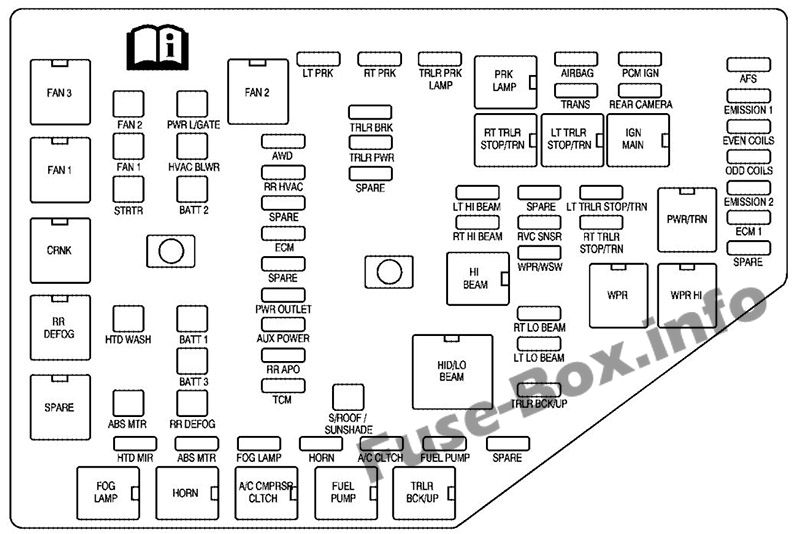

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Soyadı | kullanım |
|---|---|
| DEBRİYAJ A / C | Klima debriyajı |
| ABS MTR | Kilitlenmeyi Önleyici Fren Sistemi (ABS) motoru |
| AFS | Adaptif ön aydınlatma sistemi |
| HAVA YASTIĞI | Hava yastığı sistemi |
| YARDIMCI GÜÇ | Yardımcı güç |
| VAKUM POMPASI | Yardımcı vakum pompası |
| AWD | Dört tekerlekten çekiş sistemi |
| BATARYA1 | Pil 1 |
| PİL2 | Pil 2 |
| PİL3 | Pil 3 |
| ECM | Motor k10trol modülü |
| CEM 1 | Motor k10trol modülü 1 |
| SORUN 1 | 1’i göster |
| GÖSTER 2 | 2’yi göster |
| AYNI BOBİNLER | Enjektör bobinleri bile |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| SİS LAMBASI | Sis farları |
| FSCM | Yakıt sistemi k10trol modülü |
| korna | korna çalmak |
| NKU MIR | Isıtmalı dış ayna |
| özgeçmiş | Isıtma, havalandırma ve klima fanı |
| LT KALDIRMA KİRİŞİ | Sol uzun far |
| LT LO KİRİŞ | Sol kısa far |
| LT PRK | Sol park lambası |
| LT TRLR DUR/TRN | Sol fren lambası ve römork göstergesi |
| TEK BOBİNLER | Tek enjektör bobinleri |
| PCM IGN | Güç aktarma sistemi k10trol modülü ateşlemesi |
| PWR L / KAPI | Elektrikli bagaj kapağı |
| GÜÇ ÇIKIŞI | Fiş |
| ARKA KAMERA | Arka kamera |
| RR APO | Arka aksesuarlar için güç çıkışı |
| RR İŞLEMİ | Arka buğu çözücü |
| RR CV | Arka klima sistemi |
| RT YÜKSEK IŞIN | Sağ uzun far |
| IŞIN RT LO | Sağ kısa huzme |
| RT PRK | Sağ park lambası |
| RT TRLR DUR/TRN | Römork sağ freni ve göstergesi |
| RVC SNSR | Düzenlenmiş voltaj izleme sensörü |
| S / TAVAN / GÜNEŞLİK | açılır tavan |
| SERVİS | Tamir servisi |
| KIYAMAMAK | Kıyamamak |
| Işıkları durdur | Stop lambaları (yalnızca Çin) |
| STRTR | Giriş |
| MTC | Şanzıman k10trol modülü |
| TRANS | Aktarma |
| TRLR GERİ/YUKARI | Römork geri vites lambaları |
| TRLR BRK | Römork freni |
| LAMBA TRLR PRK | Römork Ayırıcı Işıkları |
| TRLR şifresi | Römork gücü |
| WPR/WSW | Silecek |
| A / C CMPRSR DEBRİYAJ | Klima kompresörü debriyajı |
| VAKUM POMPASI | Yardımcı vakum pompası |
| CRNK | Anahtarlamalı güç |
| FAN 1 | Soğutma fanı 1 |
| FAN 2 | Soğutma fanı 2 |
| FAN 3 | Soğutma fanı 3 |
| SİS LAMBASI | Sis farları |
| SLT KİRİŞ | Kırmızı ışıklar |
| GİZLİ / LO IŞIN | Yüksek Yoğunluklu Deşarj (HID) Kısa Huzmeli Farlar |
| korna | korna çalmak |
| IGN | Ana ateşleme |
| LT TRLR DUR/TRN | Römork sol freni ve göstergesi |
| LAMBA PRK | Park lambası |
| PWR/TRN | güç aktarma organı |
| RR İŞLEMİ | Arka cam buğu çözücü |
| RT TRLR DUR/TRN | Römork sağ freni ve göstergesi |
| Işıkları durdur | Stop lambaları (yalnızca Çin) |
| TRLR GERİ/YUKARI | Römork geri vites lambaları |
| PR’DA | silecek |
| WPR HI | Yüksek hızlı silecek |
