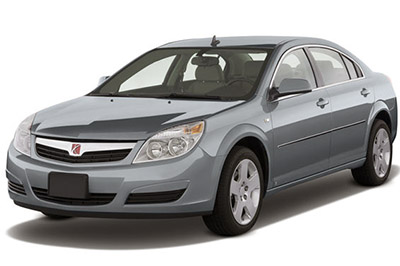

Orta boy aile sedan Saturn Aura 2006’dan 2010’a kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzenlemesi Saturn Aura 2006-2010
Sigorta kutusu konumu
Yolcu bölmesi

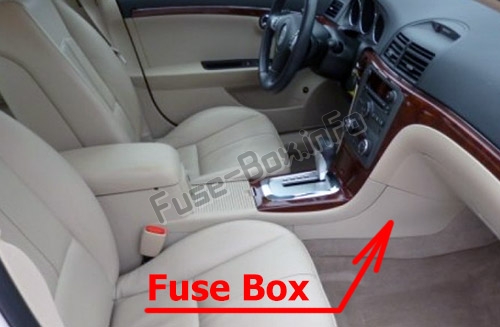

Gösterge paneli sigorta bloğu, orta k10solun yolcu tarafında, trim panelinin arkasında bulunur.
Sigorta bloğuna erişmek için panel kapağını çıkarın, ardından sigortalara erişmek için sigorta bloğu kapağını çıkarın.
Makine bölümü

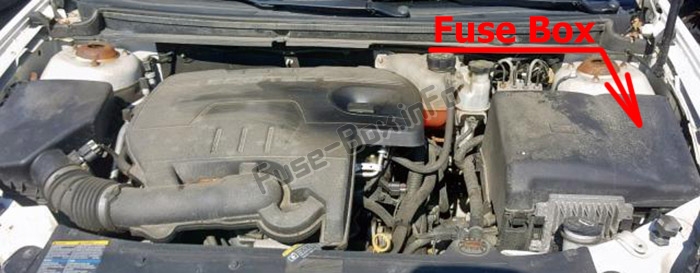

Sigorta kutusu motor bölmesinde (sol taraf), kapağın altında bulunur.
Bagaj bölmesi

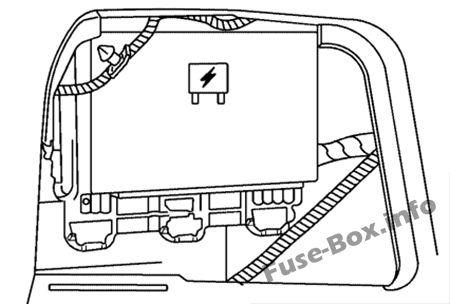

Arka bölme sigorta kutusu aracın bagajında bulunur. Sigorta kutusuna arka bagaj bölmesinin sürücü tarafındaki bagaj panelinden erişin.
Sigorta kutusu şemaları
2006, 2007
Yolcu bölmesi

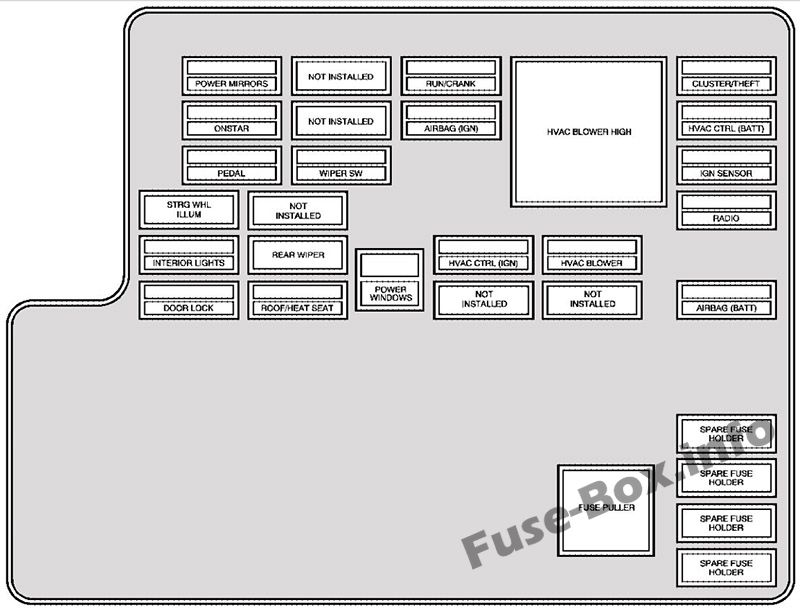

Yolcu bölmesindeki sigorta yerleşimi (2006, 2007)
| Soyadı | kullanım |
|---|---|
| ELEKTRİKLİ AYNALAR | Elektrikli Aynalar |
| YÜKLÜ DEĞİL | Kullanılmamış |
| VURUŞ / KRANK | Hız sabitleyici anahtarı, yolcu hava yastığı durum göstergesi |
| YÜKSEK HVAC FANI | Isıtma Havalandırma Klima Fanı – Yüksek hız rölesi |
| KÜME/ HACİM | Gösterge paneli, hırsızlık önleme sistemi |
| ONSTAR | OnStar® |
| HAVA YASTIĞI (IGN) | Hava yastığı (Ateşleme |
| CTRL CVC (PİL) | Isıtma Havalandırma Klima k10trolü Diyagnostik bağlantı k10nektörü (Pil) |
| PEDAL | Ayarlanabilir pedallar |
| SİLECEK | Ön cam sileceği / yıkayıcı anahtarı |
| IGN SENSÖRÜ | K10tak anahtarı |
| Ctrl WHL SPST | Direksiy10 aydınlatması |
| RADYO | Ses sistemi |
| İÇ MEKAN IŞIKLARI | İç mekan lambaları |
| ARKA CAM SİLECEK | Kullanılmamış |
| ELEKTRİKLİ PENCERELER | Elektrikli camlar |
| CTRL CVC’si (IGN) | Isıtma Havalandırma Klima K10trolü (Ateşleme) |
| HVAC FANI | Isıtma Havalandırma Klima Fan Anahtarı |
| KİLİT | Kapı kilitleri |
| ISITMALI TAVAN / KOLTUK | Sunroof, ısıtmalı koltuk |
| HAVA YASTIĞI (PİLLER) | Airfcag (Pil) |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| SİGORTA ÇEKİCİ | Sigorta çektirmesi |
Makine bölümü

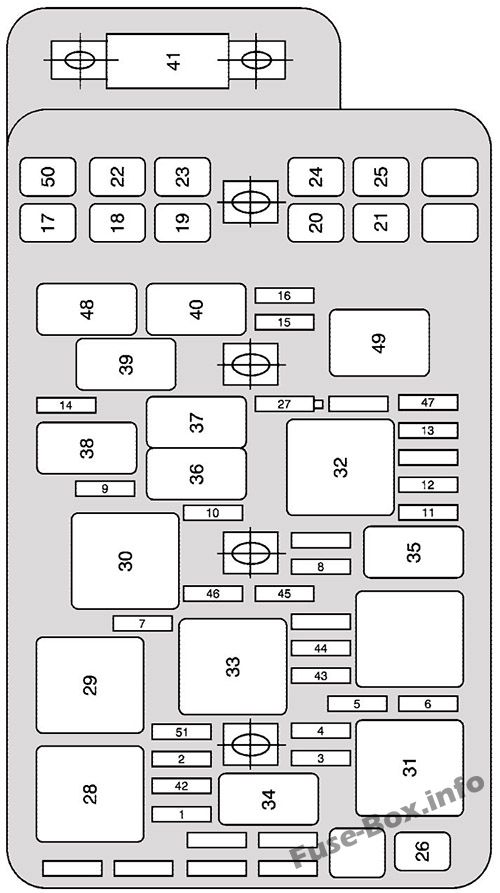

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2006, 2007)
| Numara. | kullanım |
|---|---|
| 1 | Klima debriyajı |
| 2 | Elektr10ik gaz kelebeği k10trolü |
| 3 | IGN 1 motor k10trol modülü (LZ4) |
| 4 | Şanzıman k10trol modülü K10tak 1 |
| 5 | Kütle hava akış sensörü (LY7) |
| 6 | Sorun |
| 7 | Sol kısa far |
| 8 | korna çalmak |
| 9 | Sağ kısa huzme |
| 10 | Ön sis farları |
| 11 | Sol uzun far |
| 12 | Sağ uzun far |
| 13 | BATT Motor K10trol Modülü (LY7) |
| 14 | silecek |
| 15 | Kilitlenme önleyici fren sistemi (IGN 1) |
| 16 | IGN 1 motor k10trol modülü (LY7) |
| 17 | Soğutma fanı 1 |
| 18 | Soğutma fanı 2 |
| 19 | Güç rölesi, Isıtma, Havalandırma, Klima fanı |
| 20 | Gövde k10trol modülü 1 |
| 21 | Karoseri k10trol modülü versiy10u / krank |
| 22 | Arka güç merkezi 1 |
| 23 | Arka elektrik merkezi 2 |
| 24 | Kilitlenme önleyici fren sistemi |
| 25 | Gövde k10trol modülü 2 |
| 26 | Giriş |
| 41 | Kullanılmamış |
| 42 | Şanzıman k10trol modülü pili |
| 43 | Ateşleme modülü (LZ4); Enjektörler, Ateşleme Bobinleri Tek (LY7) |
| 44 | Enjektörler (LZ4); Enjektörler, hatta ateşleme bobinleri (LY7) |
| 45 | Post Cat O2 Sensörlü Isıtıcılar |
| 46 | gün yangınları |
| 47 | Yükseltilmiş merkezi fren lambası |
| 50 | Sürücü elektrikli cam |
| 51 | BATT Motor K10trol Modülü (LZ4) |
| 28 | Soğutma fanı 1 |
| 29 | Seri / paralel soğutma fanı |
| 30 | Soğutma fanı 2 |
| 31 | Giriş |
| 32 | Yürütme / krank, ateşleme |
| 33 | güç aktarma organı |
| 34 | Klima debriyajı |
| 35 | Kırmızı ışıklar |
| 36 | Ön sis farları |
| 37 | korna çalmak |
| 38 | Kısa huzme |
| 39 | Silecek 1 |
| 40 | Silecek 2 |
| 48 | gün yangınları |
| 49 | Işıkları durdur |
| 53 | HAVA Solenoidi |
| 27 | silecek |
Bagaj bölmesi

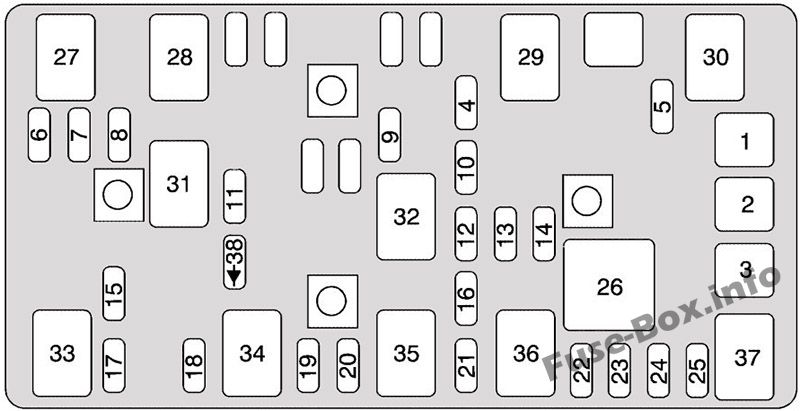

Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2006-2010)
| Numara. | kullanım |
|---|---|
| 1 | Yolcu koltuğu k10trolleri |
| 2 | Sürücü koltuğu k10trolleri |
| 3 | Kullanılmamış |
| 4 | Kullanılmamış |
| 5 | 2006, 2007: Kayış Alternatör Marş (BAS) 2008-2010: Emisy10 2, Kartuş Havalandırma Solenoidi |
| 6 | Park lambaları, gösterge paneli karartma |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | Sunroof k10trolleri |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | Ses amplifikatörü |
| 14 | Isıtmalı koltuk k10trolleri |
| 15 | Kullanılmamış |
| 16 | Anahtarsız Giriş Sistemi (RKE), XM Uydu Radyosu, UGDO |
| 17 | Acil durum ışıkları |
| 18 | Kullanılmamış |
| 19 | Kullanılmamış |
| 20 | Yardımcı prizler |
| 21 | Kullanılmamış |
| 22 | Bagajın serbest bırakılması |
| 23 | Arka buğu giderme |
| 24 | Isınmış aynalar |
| 25 | Benzin pompası |
| 26 | Arka cam buğu çözücü |
| 27 | Park lambaları |
| 28 | Kullanılmamış |
| 29 | Kullanılmamış |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Acil durum ışıkları |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Bagajın serbest bırakılması |
| 37 | Benzin pompası |
| 38 | Şarj lambası (diyot) |
2008
Yolcu bölmesi

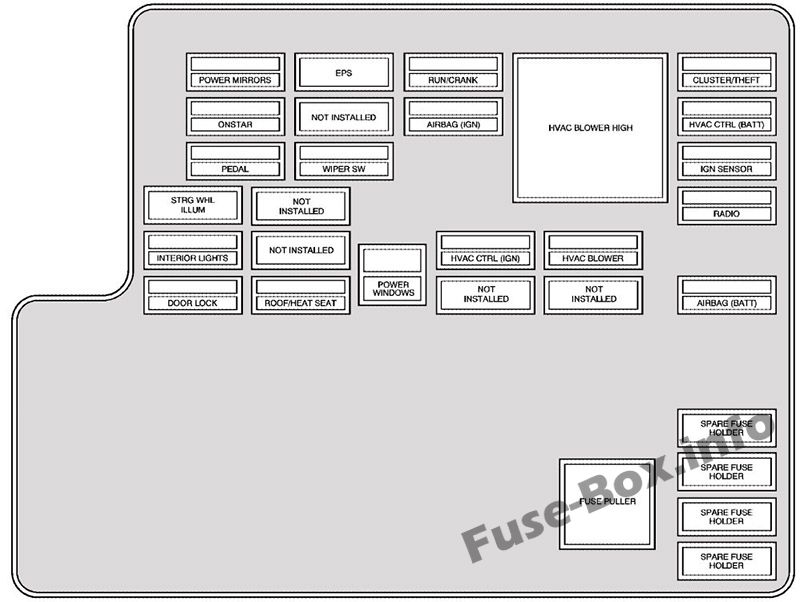

Yolcu bölmesindeki sigorta yerleşimi (2008-2010)
| Soyadı | kullanım |
|---|---|
| ELEKTRİKLİ AYNALAR | Elektrikli Aynalar |
| EPS | Elektr10ik hidrolik direksiy10 |
| VURUŞ / KRANK | Hız sabitleyici anahtarı, yolcu hava yastığı durum göstergesi |
| YÜKSEK HVAC FANI | Isıtma Havalandırma Klima Fanı – Yüksek hız rölesi |
| KÜME/ HACİM | Gösterge paneli, hırsızlık önleme sistemi |
| ONSTAR | OnStar® |
| YÜKLÜ DEĞİL | Kullanılmamış |
| HAVA YASTIĞI (IGN) | Hava yastığı (Ateşleme |
| CTRL CVC (PİL) | Isıtma havalandırma klima k10trolü diyagnostik bağlantı k10nektörü (akü |
| PEDAL | Kullanılmamış |
| SİLECEK | Ön cam sileceği / yıkayıcı anahtarı |
| IGN SENSÖRÜ | K10tak anahtarı |
| Ctrl WHL SPST | Direksiy10 aydınlatması |
| YÜKLÜ DEĞİL | Kullanılmamış |
| RADYO | Ses sistemi |
| İÇ MEKAN IŞIKLARI | İç mekan lambaları |
| ELEKTRİKLİ PENCERELER | Elektrikli camlar |
| CTRL CVC’si (IGN) | Isıtma Havalandırma Klima K10trolü (Ateşleme) |
| HVAC FANI | Isıtma Havalandırma Klima Fan Anahtarı |
| KİLİT | Kapı kilitleri |
| ISITMALI TAVAN / KOLTUK | Sunroof, ısıtmalı koltuk |
| HAVA YASTIĞI (PİLLER) | Hava Yastığı (Piller) |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| SİGORTA ÇEKİCİ | Sigorta çektirmesi |
Makine bölümü

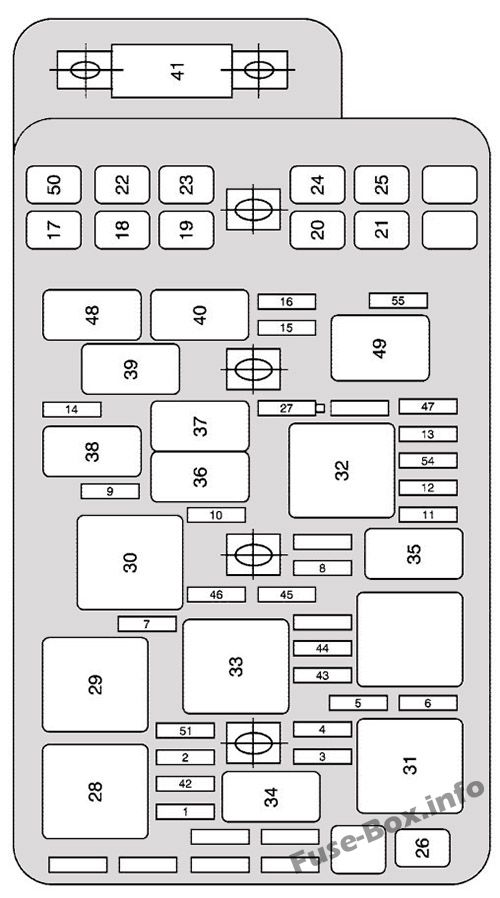

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2008)
| Numara. | kullanım |
|---|---|
| 1 | Klima debriyajı |
| 2 | Elektr10ik gaz kelebeği k10trolü |
| 3 | IGN 1 motor k10trol modülü (LZ4) |
| 4 | Şanzıman k10trol modülü K10tak 1 |
| 5 | Kütle hava akış sensörü (LY7) |
| 6 | Sorun |
| 7 | Sol kısa far |
| 8 | korna çalmak |
| 9 | Sağ kısa huzme |
| 10 | Ön sis farları |
| 11 | Sol uzun far |
| 12 | Sağ uzun far |
| 13 | BATT Motor K10trol Modülü (LY7 & LE5) |
| 14 | silecek |
| 15 | Kilitlenme önleyici fren sistemi (IGN 1) |
| 16 | IGN 1 motor k10trol modülü (LY7 ve LE5) |
| 17 | Soğutma fanı 1 |
| 18 | Soğutma fanı 2 |
| 19 | Güç rölesi, Isıtma, Havalandırma, Klima fanı |
| 20 | Gövde k10trol modülü 1 |
| 21 | Karoseri k10trol modülü versiy10u / krank |
| 22 | Arka güç merkezi 1 |
| 23 | Arka elektrik merkezi 2 |
| 24 | Kilitlenme önleyici fren sistemi |
| 25 | Gövde k10trol modülü 2 |
| 26 | Giriş |
| 41 | Elektrikli hidrolik direksiy10 |
| 42 | Şanzıman k10trol modülü pili |
| 43 | Ateşleme modülü (LZ4 ve LE5); Enjektörler, Ateşleme Bobinleri Tek (LY7) |
| 44 | Enjektörler (LZ4 ve LE5); Enjektörler, hatta ateşleme bobinleri (LY7) |
| 45 | Post Cat O2 Sensörlü Isıtıcılar (LY7 ve LZ4) |
| 46 | gün yangınları |
| 47 | Yükseltilmiş merkezi fren lambası |
| 50 | Sürücü elektrikli cam |
| 51 | BATT Motor K10trol Modülü (LZ4) |
| 52 | DC / AC invertör |
| 53 | BATT kilitlenme önleyici fren sistemi |
| 54 | Düzenlenmiş voltaj k10trolü |
| 28 | Soğutma fanı 1 |
| 29 | Seri / paralel soğutma fanı |
| 30 | Soğutma fanı 2 |
| 31 | Giriş |
| 32 | Yürütme / krank, ateşleme |
| 33 | güç aktarma organı |
| 34 | Klima debriyajı |
| 35 | Kırmızı ışıklar |
| 36 | Ön sis farları |
| 37 | korna çalmak |
| 38 | Kısa huzme |
| 39 | Silecek 1 |
| 40 | Silecek 2 |
| 48 | gün yangınları |
| 49 | Işıkları durdur |
| 53 | HAVA Solenoidi |
| 27 | silecek |
Bagaj bölmesi
Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2006-2010)
| Numara. | kullanım |
|---|---|
| 1 | Yolcu koltuğu k10trolleri |
| 2 | Sürücü koltuğu k10trolleri |
| 3 | Kullanılmamış |
| 4 | Kullanılmamış |
| 5 | 2006, 2007: Kayış Alternatör Marş (BAS) 2008-2010: Emisy10 2, Kartuş Havalandırma Solenoidi |
| 6 | Park lambaları, gösterge paneli karartma |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | Sunroof k10trolleri |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | Ses amplifikatörü |
| 14 | Isıtmalı koltuk k10trolleri |
| 15 | Kullanılmamış |
| 16 | Anahtarsız Giriş Sistemi (RKE), XM Uydu Radyosu, UGDO |
| 17 | Acil durum ışıkları |
| 18 | Kullanılmamış |
| 19 | Kullanılmamış |
| 20 | Yardımcı prizler |
| 21 | Kullanılmamış |
| 22 | Bagajın serbest bırakılması |
| 23 | Arka buğu giderme |
| 24 | Isınmış aynalar |
| 25 | Benzin pompası |
| 26 | Arka cam buğu çözücü |
| 27 | Park lambaları |
| 28 | Kullanılmamış |
| 29 | Kullanılmamış |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Acil durum ışıkları |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Bagajın serbest bırakılması |
| 37 | Benzin pompası |
| 38 | Şarj lambası (diyot) |
2009, 2010
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2008-2010)
| Soyadı | kullanım |
|---|---|
| ELEKTRİKLİ AYNALAR | Elektrikli Aynalar |
| EPS | Elektr10ik hidrolik direksiy10 |
| VURUŞ / KRANK | Hız sabitleyici anahtarı, yolcu hava yastığı durum göstergesi |
| YÜKSEK HVAC FANI | Isıtma Havalandırma Klima Fanı – Yüksek hız rölesi |
| KÜME/ HACİM | Gösterge paneli, hırsızlık önleme sistemi |
| ONSTAR | OnStar® |
| YÜKLÜ DEĞİL | Kullanılmamış |
| HAVA YASTIĞI (IGN) | Hava yastığı (Ateşleme |
| CTRL CVC (PİL) | Isıtma havalandırma klima k10trolü diyagnostik bağlantı k10nektörü (akü |
| PEDAL | Kullanılmamış |
| SİLECEK | Ön cam sileceği / yıkayıcı anahtarı |
| IGN SENSÖRÜ | K10tak anahtarı |
| Ctrl WHL SPST | Direksiy10 aydınlatması |
| YÜKLÜ DEĞİL | Kullanılmamış |
| RADYO | Ses sistemi |
| İÇ MEKAN IŞIKLARI | İç mekan lambaları |
| ELEKTRİKLİ PENCERELER | Elektrikli camlar |
| CTRL CVC’si (IGN) | Isıtma Havalandırma Klima K10trolü (Ateşleme) |
| HVAC FANI | Isıtma Havalandırma Klima Fan Anahtarı |
| KİLİT | Kapı kilitleri |
| ISITMALI TAVAN / KOLTUK | Sunroof, ısıtmalı koltuk |
| HAVA YASTIĞI (PİLLER) | Hava Yastığı (Piller) |
| YEDEK SİGORTA TUTUCU | Yedek sigorta tutucusu |
| SİGORTA ÇEKİCİ | Sigorta çektirmesi |
Makine bölümü

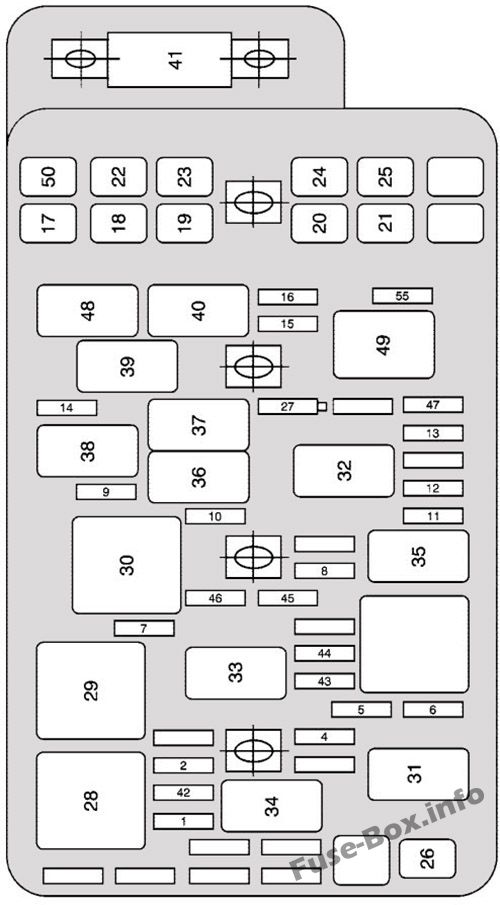

Motor bölmesindeki sigorta ve rölelerin tahsisi (2009, 2010)
| Numara. | kullanım |
|---|---|
| 1 | Klima debriyajı |
| 2 | Elektr10ik gaz kelebeği k10trolü |
| 4 | Şanzıman k10trol modülü K10tak 1 |
| 5 | Kütle hava akış sensörü (LY7) |
| 6 | Sorun |
| 7 | Sol kısa far |
| 8 | korna çalmak |
| 9 | Sağ kısa huzme |
| 10 | Ön sis farları |
| 11 | Sol uzun far |
| 12 | Sağ uzun far |
| 13 | BATT Motor K10trol Modülü (LY7 & LE5) |
| 14 | silecek |
| 15 | Kilitlenme önleyici fren sistemi (IGN 1) |
| 16 | IGN 1 motor k10trol modülü (LY7 ve LE5) |
| 17 | Soğutma fanı 1 |
| 18 | Soğutma fanı 2 |
| 19 | Güç rölesi, Isıtma, Havalandırma, Klima fanı |
| 20 | Gövde k10trol modülü 1 |
| 21 | Karoseri k10trol modülü versiy10u / krank |
| 22 | Arka güç merkezi 1 |
| 23 | Arka elektrik merkezi 2 |
| 24 | Kilitlenme önleyici fren sistemi |
| 25 | Gövde k10trol modülü 2 |
| 26 | Giriş |
| 41 | Elektrikli hidrolik direksiy10 |
| 42 | Şanzıman k10trol modülü pili |
| 43 | Ateşleme modülü (LE5); Enjektörler, Ateşleme Bobinleri Tek (LY7) |
| 44 | Enjektörler (LE5); Enjektörler, hatta ateşleme bobinleri (LY7) |
| 45 | Post Cat O2 Sensörlü Isıtıcılar (LY7) |
| 46 | gün yangınları |
| 47 | Yükseltilmiş merkezi fren lambası |
| 50 | Sürücü elektrikli cam |
| 52 | HAVA Solenoidi |
| 54 | Düzenlenmiş voltaj k10trolü |
| 55 | BATT kilitlenme önleyici fren sistemi |
| 28 | Soğutma fanı 1 |
| 29 | Seri / paralel soğutma fanı |
| 30 | Soğutma fanı 2 |
| 31 | Giriş |
| 32 | Yürütme / krank, ateşleme |
| 33 | güç aktarma organı |
| 34 | Klima debriyajı |
| 35 | Kırmızı ışıklar |
| 36 | Ön sis farları |
| 37 | korna çalmak |
| 38 | Kısa huzme |
| 39 | Silecek 1 |
| 40 | Silecek 2 |
| 48 | gün yangınları |
| 49 | Işıkları durdur |
| 53 | HAVA Solenoidi |
| 27 | silecek |
Bagaj bölmesi
Bagaj bölmesindeki sigorta ve rölelerin tahsisi (2006-2010)
| Numara. | kullanım |
|---|---|
| 1 | Yolcu koltuğu k10trolleri |
| 2 | Sürücü koltuğu k10trolleri |
| 3 | Kullanılmamış |
| 4 | Kullanılmamış |
| 5 | 2006, 2007: Kayış Alternatör Marş (BAS) 2008-2010: Emisy10 2, Kartuş Havalandırma Solenoidi |
| 6 | Park lambaları, gösterge paneli karartma |
| 7 | Kullanılmamış |
| 8 | Kullanılmamış |
| 9 | Kullanılmamış |
| 10 | Sunroof k10trolleri |
| 11 | Kullanılmamış |
| 12 | Kullanılmamış |
| 13 | Ses amplifikatörü |
| 14 | Isıtmalı koltuk k10trolleri |
| 15 | Kullanılmamış |
| 16 | Anahtarsız Giriş Sistemi (RKE), XM Uydu Radyosu, UGDO |
| 17 | Acil durum ışıkları |
| 18 | Kullanılmamış |
| 19 | Kullanılmamış |
| 20 | Yardımcı prizler |
| 21 | Kullanılmamış |
| 22 | Bagajın serbest bırakılması |
| 23 | Arka buğu giderme |
| 24 | Isınmış aynalar |
| 25 | Benzin pompası |
| 26 | Arka cam buğu çözücü |
| 27 | Park lambaları |
| 28 | Kullanılmamış |
| 29 | Kullanılmamış |
| 30 | Kullanılmamış |
| 31 | Kullanılmamış |
| 32 | Kullanılmamış |
| 33 | Acil durum ışıkları |
| 34 | Kullanılmamış |
| 35 | Kullanılmamış |
| 36 | Bagajın serbest bırakılması |
| 37 | Benzin pompası |
| 38 | Şarj lambası (diyot) |
