Saturn Astra 2008-2009 Sigorta Düzenlemesi
Motor bölmesi sigorta kutusu

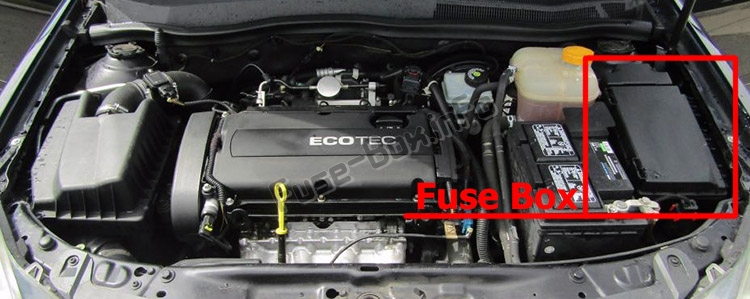

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde (sol taraf) bulunur.

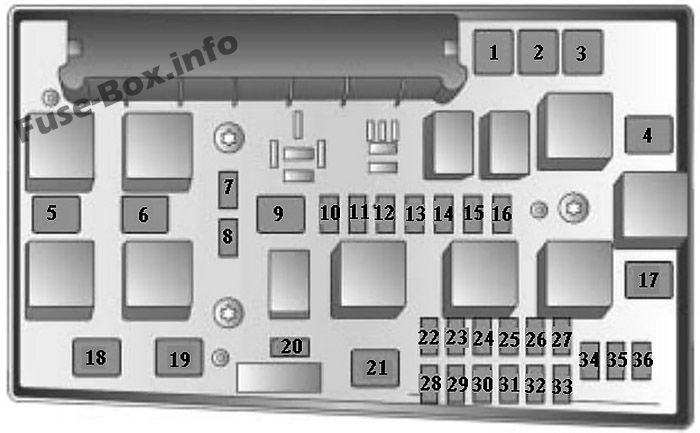

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Bir işlev |
|---|---|
| 1 | Kilitlenmeyi Önleyici Fren Sistemi (ABS) Valfleri |
| 2 | ABS pompaları |
| 4 | Klima sistemi (ateşleme) |
| 5 | Motor soğutma fanı (yalnızca AT ve AC) |
| 6 | Motor soğutma fanı |
| 7 | Ön cam ve bagaj kapağı yıkama motoru |
| 8 | korna çalmak |
| 10 | Kapı kilitleri |
| 13 | Sis farları |
| 14 | Ön cam silecekleri (yüksek hız) |
| 15 | Ön cam silecekleri (düşük hız) |
| 16 | Kilitlenme önleyici fren sistemi, fren lambası anahtarı |
| 17 | Vakum pompası |
| 18 | Giriş |
| 20 | Klima debriyajı |
| 21 | Motor k10trol modülü (ECM) (ana röle) |
| 22 | ECM (piller) |
| 24 | Yakıt pompası / Enjektörler |
| 26 | ECM (sensör ve aktüatörler) |
| 27 | hidrolik direksiy10 |
| 28 | Otomatik şanzıman (pil) |
| 29 | Otomatik şanzıman (ateşleme) |
| 30 | ECM (ateşleme) |
| 32 | Fren anahtarı |
| 34 | Direksiy10 kol10u modülü |
| 35 | Radyo |
| 36 | OnStar Modülü / OnStar Arayüz Modülü / Ekran |
Bagaj bölmesi sigorta kutusu

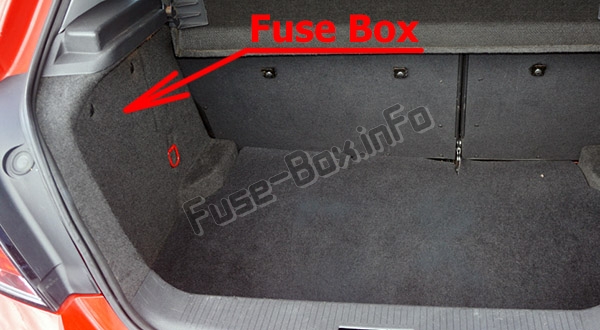

Sigorta kutusu konumu
Sigorta kutusu, bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.

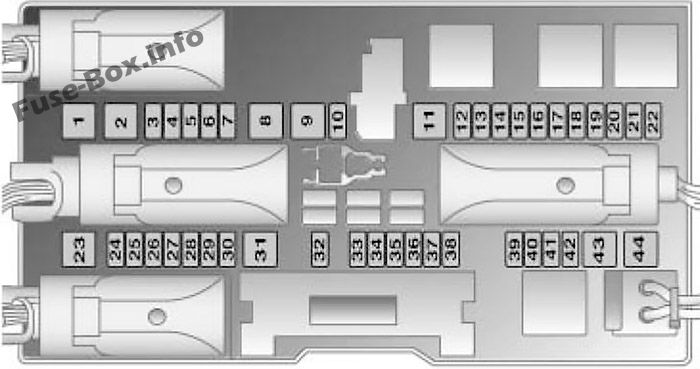

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta yerleşimi
| Numara. | Bir işlev |
|---|---|
| 1 | Elektrikli ön cam |
| 3 | Grup |
| 4 | Klima sistemi (pil) |
| 11 | Arka buğu çözücü |
| 12 | Arka cam sileceği |
| 14 | Klima sistemi (ateşleme) |
| 16 | Ön yolcu koltuğu algılama sensörü |
| 17 | Lastik Basıncı İzleme Sistemi (TPMS) / Yağmur sensörü / İç ayna |
| 18 | İç mekan ışıkları |
| 21 | Dış ayna kıvrımları |
| 22 | açılır tavan |
| 23 | Elektrikli arka cam |
| 24 | Teşhis bağlantı k10ektörü |
| 29 | Aksesuarlar için elektrik prizi (APO) |
| 34 | açılır tavan |
| 38 | Kapı kilitleri |
| 39 | Isıtmalı sürücü koltuğu |
| 40 | Isıtmalı ön yolcu koltuğu |
