Saab 9-7x (2004-2009) Sigorta Kutusu Şeması

Saab 9-7x orta boy lüks SUV 2004’ten 2009’a kadar üretildi. Bu yazımızda Saab 9-7x 2004, 2005, 2006, 2007, 2008 ve 2009’un sigorta kutularının şemalarını bulabilir, hakkında bilgi alabilirsiniz. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın (sigortaların düzeni) ve rölelerin atamasını öğrenin.

İçindekiler

Sigorta düzeni Saab 9-7x 2004-2009
Sigorta kutusu konumu
Sigorta kutusunun şeması
Sigorta kutusu konumu
Sigorta kutusunun şeması (2004, 2005 – L6 motor)
Sigorta kutusunun şeması (2004, 2005 – V8 motor)
Sigorta kutusunun şeması (2006 – L6 motor)
Sigorta kutusunun şeması (2006 – V8 motor)
Sigorta kutusunun şeması (2007, 2008 – L6 motor)
Sigorta kutusunun şeması (2007, 2008 – V8 motor)
Sigorta kutusunun şeması (2009)

İçerik gizle

1 Sigorta düzeni Saab 9-7x 2004-2009

1.1 Sigorta kutusu konumu

1.2 Sigorta kutusunun şeması

1.3 Sigorta kutusu konumu

1.4 Sigorta kutusunun şeması (2004, 2005 – L6 motor)

1.5 Sigorta kutusunun şeması (2004, 2005 – V8 motor)

1.6 Sigorta kutusunun şeması (2006 – L6 motor)

1.7 Sigorta kutusunun şeması (2006 – V8 motor)

1.8 Sigorta kutusunun şeması (2007, 2008 – L6 motor)

1.9 Sigorta kutusunun şeması (2007, 2008 – V8 motor)

1.10 Sigorta kutusunun şeması (2009)

Sigorta düzeni Saab 9-7x 2004-2009

Arka koltuğun altındaki sigorta kutusu

Sigorta kutusu konumu

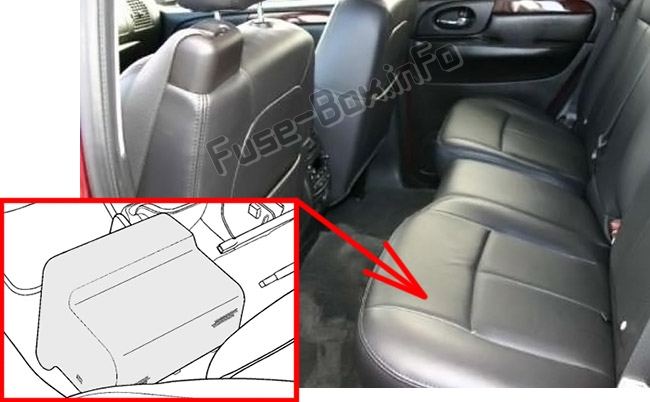

Arka koltuğun altındaki sigorta kutusu, aracın sürücü tarafında, ikinci sıra koltuğun altında bulunur.
Sigorta bloğuna erişmek için koltuk minderini öne doğru çekin. Sigortaların yolcu bölmesindeki yeri: Saab 9-7x (2004-2009)

Sigorta kutusunun şeması

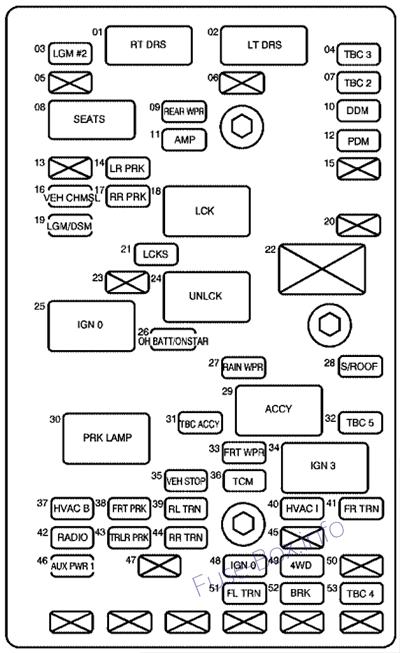

İç sigorta kutusu şeması: Saab 9-7x (2004, 2005, 2006, 2007, 2008, 2009)

Arka koltuğun altındaki sigorta kutusundaki sigorta yerleşimi

Numara.	kullanım
01	Sağ kapı k10trol modülü
02	Sol kapı k10trol modülü
03	S10 kapı modülü 2
04	Kamy10 Gövde K10trolörü 3
05	bakir
06	bakir
07	Kamy10 Gövde K10trol Cihazı 2
08	Elektrikli Koltuklar
09	Arka cam sileceği
10	Sürücü kapısı modülü
11	amplifikatör
12	Yolcu kapısı modülü
13	bakir
14	Sol arka park lambaları
15	bakir
16	Aracın ortasına yükseğe m10te edilmiş fren lambası
17	Sağ arka park lambaları
18	kilitler
19	Bagaj kapağı modülü / sürücü koltuğu modülü
20	bakir
21	kilitler
23	bakir
24	Açmak
25	Ateşleme 0
26	Baş üstü akü / OnStar sistemi
27	Rainsense silecekleri
28	açılır tavan
29	Aksesuar
30	Park lambaları
31	Kamy10 Gövde K10trol Aksesuarı
32	Kamy10 karoseri müfettişleri
33	Ön cam silecekleri
34	ateşleme 3
35	Aracı durdurmak
36	Şanzıman k10trol modülü
37	Isı Havalandırma Klima B
38	Ön park lambaları
39	Sol arka gösterge
40	Isıtma, Havalandırma, Klima 1
41	Ön sağ dönüş sinyali
42	Radyo
43	Karavan parkı
44	Sağ arka gösterge
45	bakir
46	Yardımcı güç kaynağı 1
47	bakir
48	Ateşleme 0
49	Kullanılmamış
50	bakir
51	Gösterge ön sol
52	frenler
53	Kamy10 Gövde K10trolörü 4

Motor bölmesi sigorta kutusu

Sigorta kutusu konumu

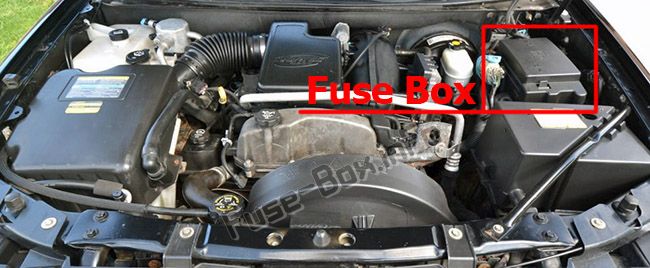

Sigortaların motor bölmesindeki yeri: Saab 9-7x (2004-2009)

Sigorta kutusunun şeması (2004, 2005 – L6 motor)

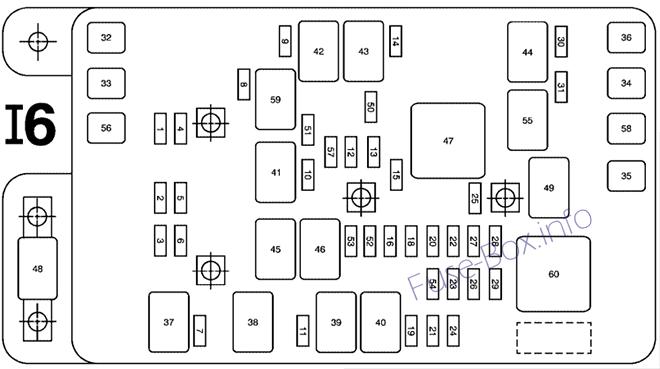

Kaputun altındaki sigorta kutusunun şeması (L6): Saab 9-7x (2004, 2005)

Motor bölmesindeki sigorta ve rölelerin tahsisi (L6 – 2004, 2005)

Numara.	kullanım
1	Elektr10ik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Fragman yedekleme
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
14	Ateşleme bobinleri
15	Elektrikli ayarlanabilir pedallar
16	Ateşleme B
18	Hava yastığı sistemi
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli / Sürücü Bilgi Merkezi (DIC)
25	Frein Şanzıman Vites Kilidi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü I
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü 1
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Far k10trol modülü
54	HAVA Solenoidi
57	Ateşleme A
32	Römork
33	Kilitlenme önleyici fren sistemi
34	Ateşleme A
35	Sürücü tarafı far
36	Fan motoru
56	Römork göstergesi, fren lambası
58	Yolcu tarafında far
48	Pano pili

Röle :
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir pedallar
55	HAVA Solenoidi
59	Kısa huzme
60	ateşleme 1

Sigorta kutusunun şeması (2004, 2005 – V8 motor)

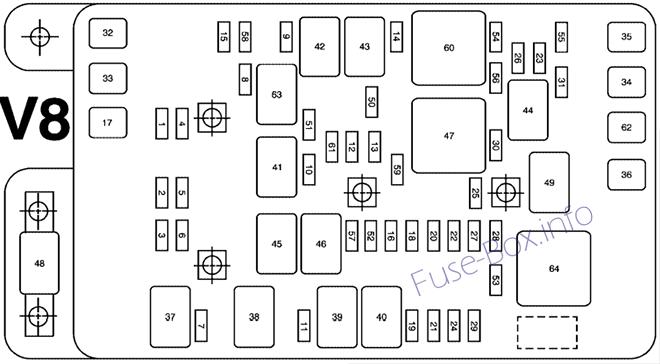

Kaput altı sigorta kutusunun şeması (V8): Saab 9-7x (2004, 2005)

Motor bölmesindeki sigorta ve rölelerin tahsisi (V8 – 2004, 2005)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Fragman yedekleme
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
14	Ateşleme bobinleri
15	Şanzıman / Muhafaza K10trol Modülü
16	Ateşleme B
18	Hava yastığı sistemi
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli / Sürücü bilgi merkezi
25	Frein Şanzıman Vites Kilidi
26	motor 1
27	Destek olmak
28	Motor k10trol modülü 1
29	Motor k10trol modülü
30	Klima
31	Banka A enjektörü
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen sensörü B
55	Oksijen sensörü A
56	Banka B enjektörü
57	Far k10trol modülü
58	Kamy10 Gövde K10trolörü 1
59	Elektrikli ayarlanabilir pedallar
61	Ateşleme A
17	Römork göstergesi, fren lambası
32	Römork
33	Kilitlenme önleyici fren sistemi
34	Ateşleme A
35	Fan motoru
36	Sürücü tarafı far
62	Yolcu tarafında far
48	Pano pili

Röle :
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir pedallar
60	güç aktarma organı
63	Kısa huzme
64	ateşleme 1

Sigorta kutusunun şeması (2006 – L6 motor)

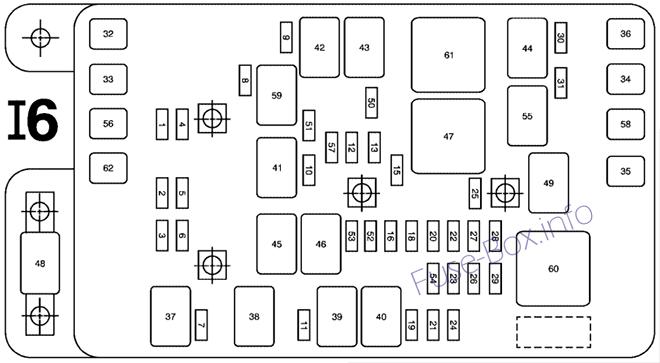

Kaputun altındaki sigorta kutusunun şeması (L6): Saab 9-7x (2006)

Motor bölmesindeki sigorta ve rölelerin atanması (L6 – 2006)

Numara.	kullanım
1	Elektr10ik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Fragman yedekleme
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
15	Elektrikli ayarlanabilir pedallar
16	Ateşleme B
18	Hava yastığı sistemi
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli / Sürücü Bilgi Merkezi (DIC)
25	Frein Şanzıman Vites Kilidi
26	motor 1
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü I
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü 1
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Far k10trol modülü
54	Hava enjeksiy10 reaktör solenoidi
57	Ateşleme A
32	Römork
33	Kilitlenme önleyici fren sistemi
34	Ateşleme A
35	Sürücü tarafı far
36	Fan motoru
56	Römork göstergesi, fren lambası
58	Yolcu tarafında far
48	Pano pili

Röle :
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir pedallar
55	Hava enjeksiy10 reaktör solenoidi
59	Kısa huzme
60	ateşleme 1
61	güç aktarma organı
62	Araç Stabilite Geliştirme Sistemi (StabiliTrak)

Sigorta kutusunun şeması (2006 – V8 motor)

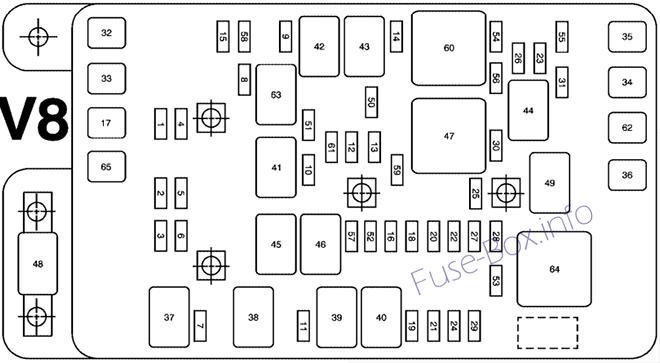

Kaput altı sigorta kutusunun şeması (V8): Saab 9-7x (2006)

Motor bölmesindeki sigortaların ve rölelerin tahsisi (V8 – 2006)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Fragman yedekleme
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	yıkayıcı
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
14	Ateşleme bobinleri
15	Şanzıman / Muhafaza K10trol Modülü
16	Ateşleme B
18	Hava yastığı sistemi
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli / Sürücü bilgi merkezi
25	Frein Şanzıman Vites Kilidi
26	motor 1
27	Destek olmak
28	Motor k10trol modülü 1
29	Motor k10trol modülü
30	Klima
31	Banka A enjektörü
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen sensörü B
55	Oksijen sensörü A
56	Banka B enjektörü
57	Far k10trol modülü
58	Kamy10 Gövde K10trolörü 1
59	Elektrikli ayarlanabilir pedallar
61	Ateşleme A
17	Römork göstergesi, fren lambası
32	Römork
33	Kilitlenme önleyici fren sistemi
34	Ateşleme A
35	Fan motoru
36	Sürücü tarafı far
62	Yolcu tarafında far
65	Araç Stabilite Geliştirme Sistemi (StabiliTrak®)
48	Pano pili

Röle :
37	Far yıkayıcılar
38	Arka cam yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir pedallar
60	güç aktarma organı
63	Kısa huzme
64	ateşleme 1

Sigorta kutusunun şeması (2007, 2008 – L6 motor)

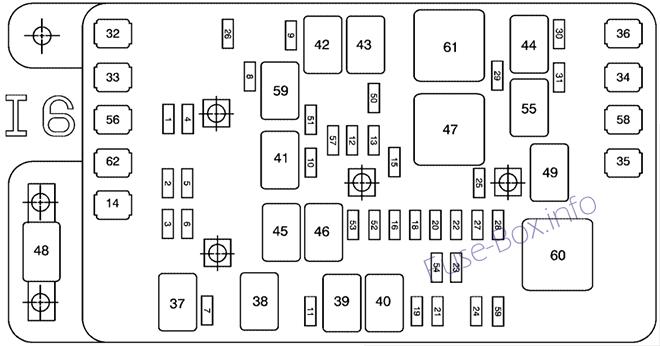

Kaputun altındaki sigorta kutusunun şeması (L6): Saab 9-7x (2007, 2008)

Motor bölmesindeki sigorta ve rölelerin tahsisi (L6 – 2007, 2008)

Numara.	kullanım
1	Elektr10ik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Fragman yedekleme
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	silecek
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
15	Elektrikli ayarlanabilir pedallar
16	Ateşleme B
18	Hava yastığı sistemi
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli / Sürücü Bilgi Merkezi (DIC)
25	Frein Şanzıman Vites Kilidi
26	Şanzıman K10trol Modülü (TCM) Kartuşu
27	Destek olmak
28	Güç Aktarma Organı K10trol Modülü 1
29	Oksijen sensörü
30	Klima
31	Kamy10 Gövde K10trolörü 1
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Far k10trol modülü
54	Hava enjeksiy10 reaktör solenoidi
57	Ateşleme A1
59	Düzenlenmiş voltaj k10trolü
14	Römork freni / göstergesi
32	Römork
33	Kilitlenme önleyici fren sistemi
34	Ateşleme A
35	Sürücü tarafı far
36	Fan motoru
56	Hava pompası
58	Yolcu tarafında far
62	Araç Stabilite Geliştirme Sistemi (StabiliTrak)
48	Pano pili

Röle :
37	Far yıkayıcılar
38	Arka silecek / yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir pedallar
55	Hava enjeksiy10 reaktör solenoidi
59	Kısa huzme
60	ateşleme 1
61	güç aktarma organı
62	Araç Stabilite Geliştirme Sistemi (StabiliTrak)

Sigorta kutusunun şeması (2007, 2008 – V8 motor)

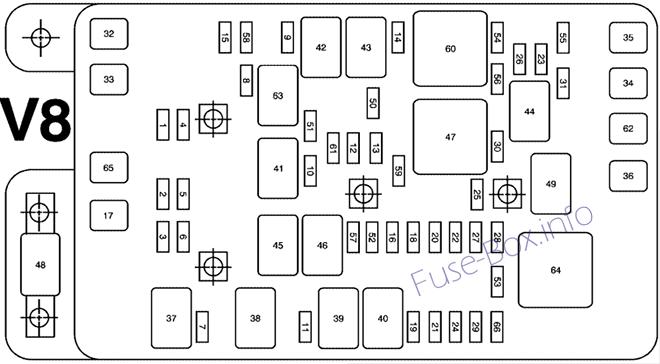

Kaput altı sigorta kutusunun şeması (V8): Saab 9-7x (2007, 2008)

Motor bölmesindeki sigorta ve rölelerin tahsisi (V8 – 2007, 2008)

Numara.	kullanım
1	Elektrik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Fragman yedekleme
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	silecek
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
14	Ateşleme bobinleri
15	Şanzıman / Muhafaza K10trol Modülü
16	Ateşleme B
18	Hava yastığı sistemi
19	Elektrikli fren
20	Fan
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli / Sürücü bilgi merkezi
25	Frein Şanzıman Vites Kilidi
26	motor 1
27	Destek olmak
28	Motor k10trol modülü 1
29	Motor k10trol modülü
30	Klima
31	Banka A enjektörü
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen sensörü B
55	Oksijen sensörü A
56	Banka B enjektörü
57	Far k10trol modülü
58	Kamy10 Gövde K10trolörü 1
59	Elektrikli ayarlanabilir pedallar
61	Ateşleme A1
66	Düzenlenmiş voltaj k10trolü
17	Römork göstergesi, Stop lambaları
32	Römork
33	Kilitlenme önleyici fren sistemi
34	Ateşleme A
35	Fan motoru
36	Sürücü tarafı far
62	Yolcu tarafında far
65	Araç Stabilite Geliştirme Sistemi (StabiliTrak)
48	Pano pili

Röle :
37	Far yıkayıcılar
38	Arka cam sileceği
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
45	Fan
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir pedallar
60	güç aktarma organı
63	Kısa huzme
64	ateşleme 1

Sigorta kutusunun şeması (2009)

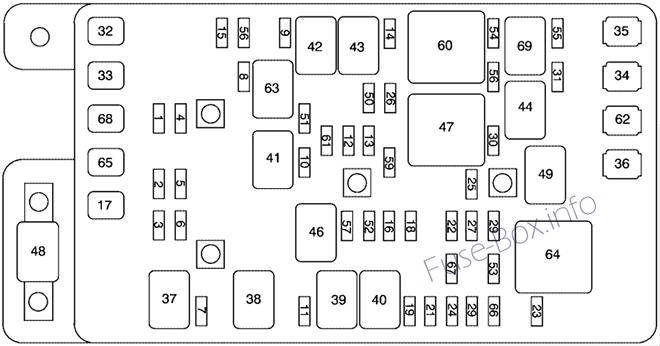

Kaputun altındaki sigorta kutusunun şeması: Saab 9-7x (2009)

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2009)

Numara.	kullanım
1	Elektr10ik k10trollü havalı süspansiy10
2	Uzun far yolcu tarafı
3	Yolcu tarafı kısa far
4	Fragman yedekleme
5	Uzun far sürücü tarafı
6	Kısa far sürücü tarafı
7	silecek
8	Otomatik transfer kutusu
9	Ön cam yıkayıcı
10	Güç Aktarma Organı K10trol Modülü B
11	Sis farları
12	Fren lambası
13	çakmak
14	Ateşleme bobinleri
15	Şanzıman k10trol modülü kutusu
16	Ateşleme B
18	hava yastığı
19	Elektrikli fren
21	korna çalmak
22	ateşleme E
23	Elektr10ik gaz kelebeği k10trolü
24	Gösterge paneli / Sürücü Bilgi Merkezi (DIC)
25	Frein Şanzıman Vites Kilidi
26	motor 1
27	Acil durum ışıkları
28	Motor k10trol modülü 1
29	Motor k10trol modülü
30	Klima
31	enjektör 1
50	Yolcu tarafı römork kulesi
51	Sürücü tarafı römork kulesi
52	Tehlike dönüş sinyalleri
53	Aktarma
54	Oksijen sensörü B
55	Oksijen sensörü A
56	enjektör B
57	Far sürücü modülü
58	Gövde Bilgisayarı / Kamy10 K10trolörü
59	Elektrikli ayarlanabilir pedallar
61	Ateşleme A1
66	Düzenlenmiş voltaj k10trolü
67	Hava solenoidi
17	Römork freni / göstergesi
32	Römork
33	Kilitlenme önleyici fren sistemi
34	Ateşleme A
35	Fan
36	Sürücü tarafı far
62	Far yolcu tarafı
65	Araç Stabilite Geliştirme Sistemi (StabiliTrak)
68	Hava pompası
48	Pano pili

Röle :
37	Far silecekleri
38	Arka silecek / yıkayıcı
39	Sis farları
40	korna çalmak
41	Benzin pompası
42	Ön cam yıkayıcı
43	Far
44	Klima
46	Far k10trol modülü
47	Giriş
49	Elektrikli ayarlanabilir pedallar
60	güç aktarma organı
63	Farlar
64	ateşleme 1
69	Hava solenoidi
