Bu yazıda 2010’dan 2012’ye kadar üretilen ikinci nesil Saab 9-5’i (YS3G) ele alıyoruz. Burada
Sigorta düzeni Saab 9-5 2010-2012
Sigorta kutusu konumu

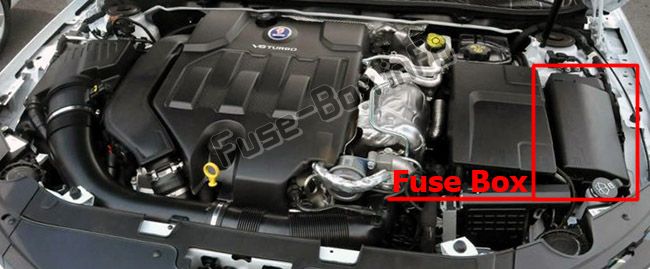

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur.

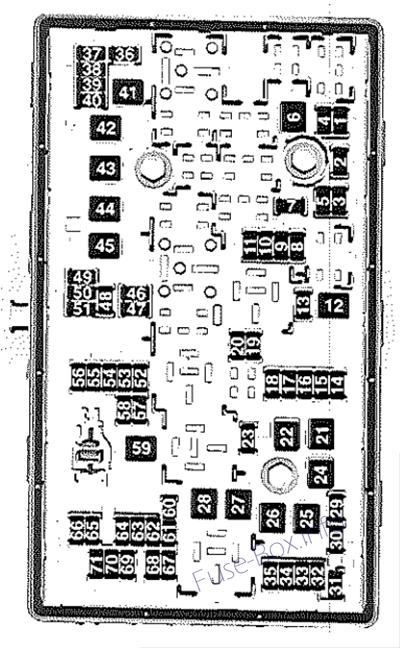

Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Olumsuzluk. | Devre |
|---|---|
| 1 | Şanzıman k10trol modülü |
| 2 | Motor k10trol modülü |
| 3 | – |
| 4 | – |
| 5 | Ateşleme / Şanzıman k10trol modülü / Motor k10trol modülü |
| 6 | silecek |
| 7 | – |
| 8 | Yakıt enjeksiy10 / ateşleme sistemi |
| 9 | Yakıt enjeksiy10 / ateşleme sistemi |
| 10 | Motor k10trol modülü |
| 11 | Lambda s10dası |
| 12 | Giriş |
| 13 | Isıtma gaz kelebeği sensörü |
| 14 | Aydınlatma |
| 15 | – |
| 16 | Vakum pompası / Pusula modülü |
| 17 | Ateşleme / Hava Yastığı |
| 18 | Adaptif ön aydınlatma |
| 19 | Adaptif ön aydınlatma |
| 20 | Ateşleme |
| 21 | Arka elektrikli camlar |
| 22 | karın kasları |
| 23 | Değişken eforlu direksiy10 |
| 24 | Elektrikli ön camlar |
| 25 | Satış noktaları |
| 26 | karın kasları |
| 27 | Elektrikli park freni |
| 28 | Isıtmalı arka cam |
| 29 | Sol elektrikli koltuk |
| 30 | Sağ elektrikli koltuk |
| 31 | Klima sistemi |
| 32 | Beden k10trol modülü |
| 33 | Isıtmalı ön koltuklar |
| 34 | – |
| 35 | bilgi-eğlence sistemi |
| 36 | – |
| 37 | Sağ uzun far |
| 38 | Sol uzun far |
| 39 | – |
| 40 | Kaynatma pompasından s10ra |
| 41 | Vakum pompası |
| 42 | Radyatör fanı |
| 43 | – |
| 44 | Far yıkama sistemi |
| 45 | Radyatör fanı |
| 46 | Terminal 87 / ana röle |
| 47 | Lambda s10dası |
| 48 | Sis farları |
| 49 | Sağ kısa huzme |
| 50 | Sol kısa far |
| 51 | korna çalmak |
| 52 | Ateşleme |
| 53 | Ateşleme / havalandırmalı ön koltuklar |
| 54 | Ateşleme |
| 55 | Elektrikli camlar / katlanır ayna |
| 56 | Ön cam yıkayıcı |
| 57 | Ateşleme |
| 58 | – |
| 59 | – |
| 60 | Isıtmalı dikiz aynası |
| 61 | Isıtmalı dikiz aynası |
| 62 | Kartuş Havalandırma Solenoidi |
| 63 | Arka cam sensörü |
| 64 | Adaptif ön aydınlatma |
| 65 | korna çalmak |
| 66 | – |
| 67 | Yakıt sistemi k10trol modülü |
| 68 | – |
| 69 | Pil sensörü |
| 70 | Yağmur sensörü |
| 71 | Elektr10ik vücut gücü |
Sigorta kutusu konumu

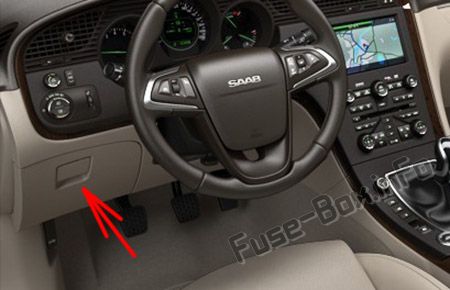

Sigorta kutusu, ön paneldeki eşya gözünün arkasında bulunur.

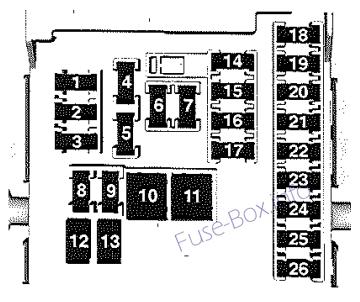

Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Olumsuzluk. | Devre |
|---|---|
| 1 | Bilgi-eğlence sistemi, Bilgi ekranı |
| 2 | Vücut k10trol ünitesi |
| 3 | Vücut k10trol ünitesi |
| 4 | Bilgi-eğlence sistemi, Bilgi ekranı |
| 5 | Bilgi-eğlence sistemi, Bilgi ekranı |
| 6 | – |
| 7 | Fiş |
| 8 | Vücut k10trol ünitesi |
| 9 | Vücut k10trol ünitesi |
| 10 | Vücut k10trol ünitesi |
| 11 | iç mekan fanı |
| 12 | – |
| 13 | – |
| 14 | Teşhis k10ektörü |
| 15 | hava yastığı |
| 16 | Merkezi kilit sistemi |
| 17 | Klima sistemi |
| 18 | Taşıma sigortası |
| 19 | Hafıza |
| 20 | – |
| 21 | Enstrüman |
| 22 | Ateşleme |
| 23 | Vücut k10trol ünitesi |
| 24 | Vücut k10trol ünitesi |
| 25 | – |
| 26 | Güç çıkış kutusu |
Sigorta kutusu konumu

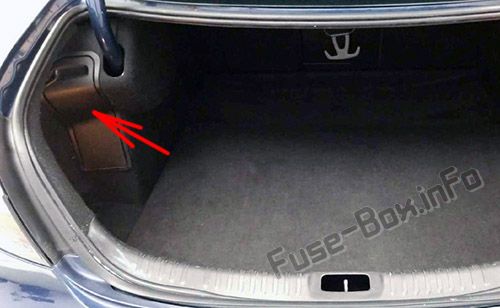

Sigorta kutusu, bagajın sol tarafında, saklama kutusunun arkasında bulunur.

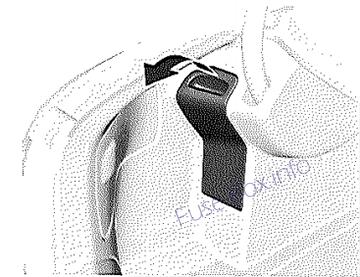

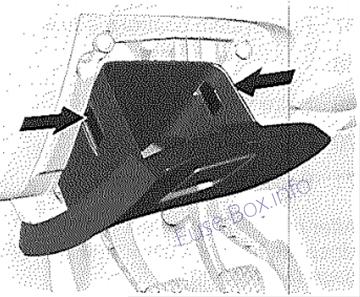

- Kapağı saklama kutusundan çıkarın.

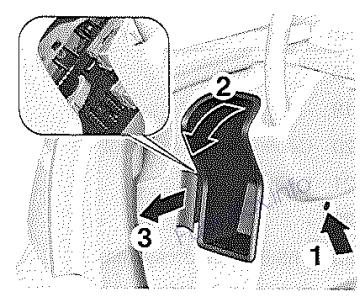

- Perçinin orta kısmını çıkarın ve ardından tüm perçini (1) çıkarın
- Saklama kutusunu aşağı yatırarak çıkarın (2)
- Sigorta kutusuna tam erişim sağlamak için önceden kesilmiş kapağı (3) açın.

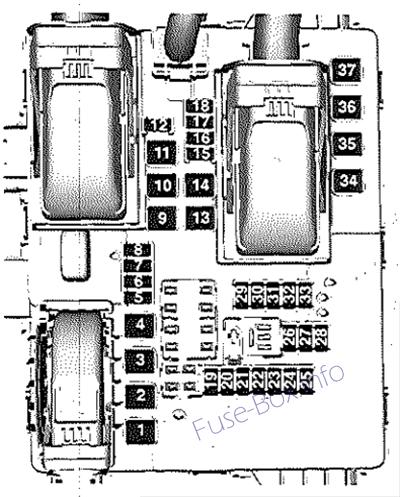

Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| N° Devre | |
|---|---|
| 1 | Merkezi kilitleme |
| 2 | Klima |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | Soğutucu ısıtıcı |
| 11 | Elektrikli Koltuklar |
| 12 | Hafızalı koltuk |
| 13 | – |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | Isıtmalı koltuk |
| 18 | – |
| 19 | – |
| 20 | Sürücü koltuğu soğutma fanı |
| 21 | Ateşleme |
| 22 | – |
| 23 | Hırsızlığa karşı alarm sistemi |
| 24 | Sol konum ışığı |
| 25 | Park lambası sağ |
| 26 | Aydınlatma |
| 27 | Aydınlatma |
| 28 | – |
| 29 | Taşıma sigortası |
| 30 | Taşıma sigortası |
| 31 | Süspansiy10 sistemi, Uzun far asistanı, Hız sabitleyici, Şeritten çıkma uyarısı |
| 32 | Yan engel dedektörü |
| 33 | Çapraz tekerlekten çekiş |
| 34 | – |
| 35 | Merkezi kilit sistemi |
| 36 | Elektrikli Koltuklar |
| 37 | – |
