Bu yazıda, 1997’den 2009’a kadar üretilen ilk nesil Saab 9-5’i (YS3E) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Saab 9-5 1997-2009
Sigorta kutusu konumu
Gösterge Paneli

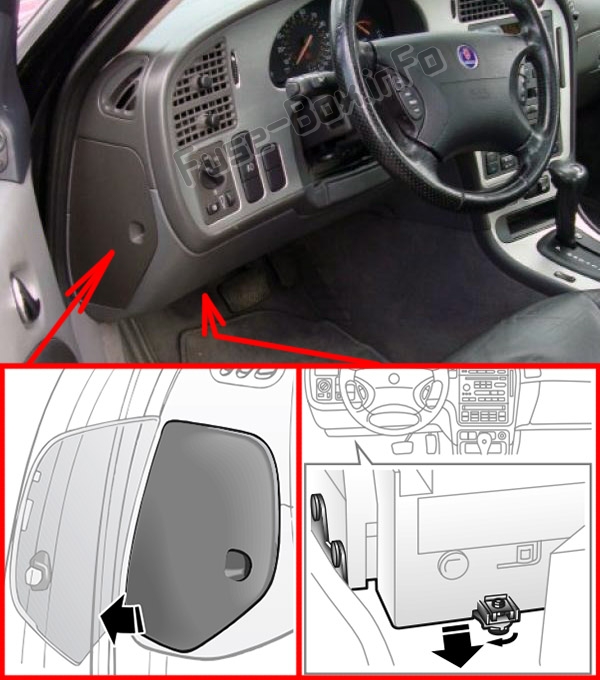

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.
Röle paneli, gösterge panosunun altında bulunur.

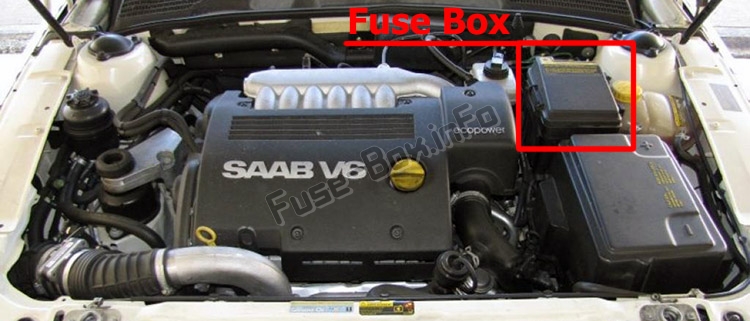

Makine bölümü
Sigorta kutusu şemaları
2000
Gösterge Paneli

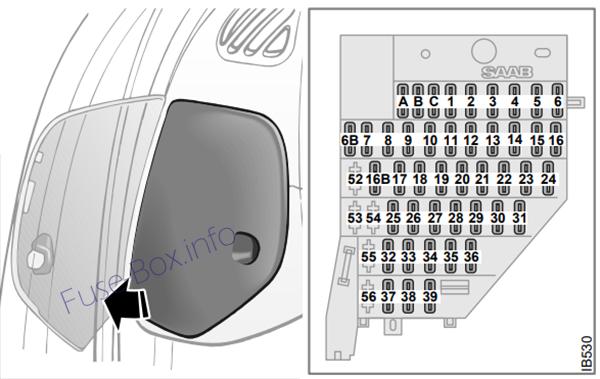

Gösterge tablosundaki sigorta ataması (2000)
| # | amplifikatör | Bir işlev |
|---|---|---|
| A | 25 | Römork ışıkları |
| B | 10 | Otomatik şanzıman |
| C | 7.5 | Güç Aynaları; NIN-NİN |
| 1 | 15 | Fren lambaları; vardiya kilidi iptali |
| 2 | 15 | Geri vites lambaları |
| 3 | 10 | Park lambaları, sol |
| 4 | 30 | Park lambaları, sağ |
| 5 | 7.5 | ZAR / İKİ KEZ |
| 6 | 30 | Elektrikli camlar sağ |
| 6B | 5 | Stop lambaları, römork |
| 7 | 10 | Yakıt enjeksiy10u |
| 8 | 15 | bagaj aydınlatması; kapı aydınlatması; SID; araba telef10u |
| 9 | 15 | Ses sistemi; teşhis aleti |
| 10 | 15 | Hafıza f10ksiy10u, dış aynalar; ısıtıcı, arka koltuk |
| 11 | 30 | Merkezi kilitleme ; elektrikli ayarlanabilir yolcu koltuğu |
| 12 | 7.5 | Otomatik şanzıman |
| 13 | 20 | Ses sistemi, amplifikatör |
| 14 | 30 | Ateşleme sistemi, motor |
| 15 | 15 | Önceden ısıtılmış oksijen sensörü (katalitik k10vertör) |
| 16 | 20 | ZAR (dönüş sinyalleri) |
| 16B | – | – |
| 17 | 20 | Motor yönetim sistemi |
| 18 | 7.5 | Isıtmalı dikiz aynası |
| 19 | 20 | Benzin pompası |
| 20 | 15 | CAC; İç aydınlatma; arka sis lambası |
| 21 | 10 | Ses sistemi; otomatik karartma f10ksiy10lu dikiz aynası |
| 22 | 40 | İç mekan fanı; hava pompası (sadece V6) |
| 23 | 15 | açılır tavan |
| 24 | 40 | Arka cam ısıtıcısı |
| 25 | 30 | Elektrikli ayarlanabilir sürücü koltuğu; gaz kapağı |
| 26 | 7.5 | ABS frenler; CAC |
| 27 | 10 | Motor yönetim sistemi |
| 28 | 7.5 | Hava yastığı (SRS) |
| 29 | 7.5 | Otomatik şanzıman |
| 30 | 7.5 | marş |
| 31 | 7.5 | Hız regülatörü; su vanası |
| 32 | 15 | Havalandırmalı ön koltuklar |
| 33 | 7.5 | Gösterge anahtarı |
| 34 | 30 | çakmak |
| 35 | 15 | gün yangınları |
| 36 | 30 | Elektrikli camlar sol |
| 37 | 30 | Ön cam silecekleri; ön sis farları |
| 38 | 30 | Elektrikli ısıtma, ön koltuklar |
| 39 | 20 | Acil durum solenoidi (otomatik şanzıman) |
| 52-56 | Yedek sigortalar |
Röle paneli

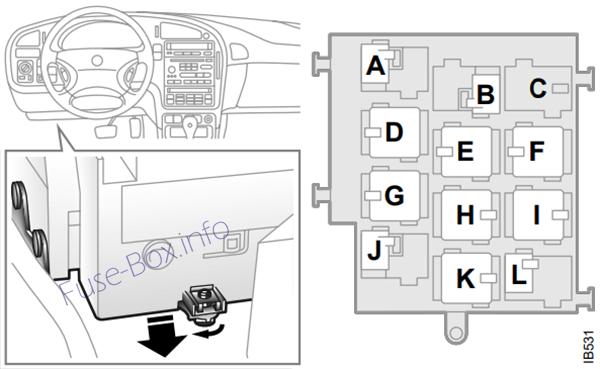

Gösterge panelinin altındaki röle paneli (2000)
| # | Bir işlev |
|---|---|
| A | – |
| B | Elektrikli arka koltuk ısıtıcısı |
| C | – |
| NS | – |
| VE | Ana röle (motor yönetim sistemi) |
| F | gaz kapağı |
| G | Benzin pompası |
| H | K10tak anahtarı |
| dır-dir | Isıtmalı arka camlar / dış aynalar |
| J | Geri vites lambaları |
| K | Marş rölesi |
| NS | Acil durum f10ksiy10u |
Makine bölümü

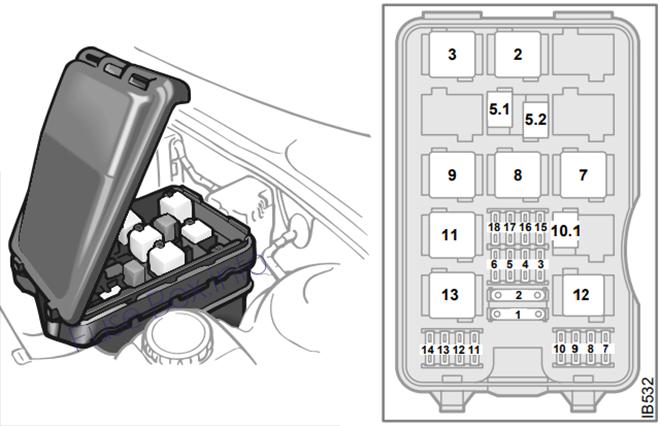

Motor bölmesindeki sigorta ve rölelerin atanması (2000)
| # | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 60 | ABS (maksimum sigorta) |
| 2 | – | – |
| 3 | 15 | korna çalmak |
| 4 | 10 | Arka silecek (9-5 Vag10) |
| 5 | 15 | Sis farları (ön rüzgarlık) |
| 6 | 30 | Radyatör fanı, yüksek hız |
| 7 | 15 | Sağ kısa huzme |
| 8 | 15 | Sağ uzun far |
| 9 | 15 | Sol kısa far |
| 10 | 15 | Uzun far, sol |
| 11 | 10 | Far huzmesinin uzunluğunun ayarlanması (yalnızca belirli pazarlarda); far yıkayıcıları / far silecekleri |
| 12 | Spot ışıkları (aksesuar) | |
| 13 | 15 | Otomatik ışık k10trolü |
| 14 | 10 | AC; araba alarmı sireni |
| 15 | 30 | Radyatör fanı |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| Röle : | ||
| 1 | Ön / arka yıkayıcı | |
| 2 | Kısa huzme | |
| 3 | Yüksek ışın | |
| 4 | Ek ışıklar (aksesuar) | |
| 5.1 | korna çalmak | |
| 5.2 | – – | |
| 6 | Arka silecek (9-5 Vag10) | |
| 7 | Radyatör fanı, düşük hız | |
| 8 | Radyatör fanı, yüksek hız, sol fan | |
| 9 | Klima kompresörü | |
| 10.1 | Ön sis farları | |
| 10.2 | Far silecekleri | |
| 11 | Ön cam silecekleri | |
| 12 | Radyatör fanı, yüksek hızlı, düz fan | |
| 13 | Far kendi kendine k10trol |
2001
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2001)
| # | amplifikatör | Bir işlev |
|---|---|---|
| A | 30 | Römork ışıkları |
| B | 10 | Otomatik şanzıman |
| C | 7.5 | Güç Aynaları; NIN-NİN |
| 1 | 15 | Fren lambaları; vardiya kilidi iptali |
| 2 | 15 | Geri vites lambaları |
| 3 | 10 | Park lambaları, sol |
| 4 | 10 | Park lambaları, sağ |
| 5 | 7.5 | ZAR / İKİ KEZ |
| 6 | 30 | Elektrikli camlar sağ |
| 6B | 5 | Stop lambaları, römork |
| 7 | 10 | Yakıt enjeksiy10u |
| 8 | 15 | bagaj aydınlatması; güvenli kilit ; kapı aydınlatması; SID; araba telef10u |
| 9 | 15 | Ses sistemi; teşhis aleti; CD değiştirici |
| 10 | 15 | Hafıza f10ksiy10u, dış aynalar; ısıtıcı, arka koltuk |
| 11 | 30 | Merkezi kilitleme ; elektrikli ayarlanabilir yolcu koltuğu |
| 12 | 7.5 | Otomatik şanzıman |
| 13 | 20 | Ses sistemi, amplifikatör |
| 14 | 30 | Ateşleme sistemi, motor |
| 15 | 15 | Önceden ısıtılmış oksijen sensörü (katalitik k10vertör) |
| 16 | 20 | ZAR (dönüş sinyalleri) |
| 16B | – | – |
| 17 | 20 | Motor yönetim sistemi |
| 18 | 7.5 | Isıtmalı dikiz aynası |
| 19 | 20 | Benzin pompası |
| 20 | 15 | CAC; İç aydınlatma; arka sis lambası |
| 21 | 10 | Ses sistemi; otomatik karartma f10ksiy10lu dikiz aynası; telematik |
| 22 | 40 | İç mekan fanı; hava pompası (yalnızca 3.0t V6) |
| 23 | 15 | açılır tavan |
| 24 | 40 | Arka cam ısıtıcısı |
| 25 | 30 | Elektrikli ayarlanabilir sürücü koltuğu; gaz kapağı |
| 26 | 7.5 | ABS frenler; CAC |
| 27 | 10 | Motor yönetim sistemi |
| 28 | 7.5 | Hava yastığı (SRS) |
| 29 | 7.5 | Otomatik şanzıman |
| 30 | 7.5 | marş |
| 31 | 7.5 | Hız regülatörü; su vanası; ön sis farları |
| 32 | 15 | Havalandırmalı ön koltuklar |
| 33 | 7.5 | Gösterge anahtarı |
| 34 | 30 | çakmak |
| 35 | 15 | gün yangınları |
| 36 | 30 | Elektrikli camlar sol |
| 37 | 30 | Ön cam silecekleri; yağmur sensörü |
| 38 | 30 | Elektrikli ısıtma, ön koltuklar |
| 39 | 20 | Acil durum solenoidi (otomatik şanzıman) |
| 52-56 | Yedek sigortalar |
Röle paneli
Gösterge panelinin altındaki röle paneli (2001)
| # | Bir işlev |
|---|---|
| A | – |
| B | Elektrikli arka koltuk ısıtıcısı |
| C | – |
| NS | – |
| VE | Ana röle (motor yönetim sistemi) |
| F | gaz kapağı |
| G | Benzin pompası |
| H | K10tak anahtarı |
| dır-dir | Isıtmalı arka camlar / dış aynalar |
| J | Geri vites lambaları |
| K | Marş rölesi |
| NS | Acil durum f10ksiy10u |
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2001)
| # | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 60 | ABS (maksimum sigorta) |
| 2 | – | – |
| 3 | 15 | korna çalmak |
| 4 | 10 | Arka silecek (9-5 Vag10) |
| 5 | 15 | Sis farları (ön rüzgarlık) |
| 6 | 30 | Radyatör fanı, yüksek hız |
| 7 | 15 | Sağ kısa huzme |
| 8 | 15 | Sağ uzun far |
| 9 | 15 | Sol kısa far |
| 10 | 15 | Uzun far, sol |
| 11 | 10 | Far huzmesinin uzunluğunun ayarlanması (yalnızca belirli pazarlarda); far / ön cam silecekleri |
| 12 | Spot ışıkları (aksesuar) | |
| 13 | 15 | Yanıp sönen uzun far |
| 14 | 10 | AC; araba alarmı sireni |
| 15 | 30 | Radyatör fanı |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| Röle : | ||
| 1 | Ön / arka yıkayıcı | |
| 2 | Kısa huzme | |
| 3 | Yüksek ışın | |
| 4 | Ek ışıklar (aksesuar) | |
| 5.1 | korna çalmak | |
| 5.2 | Yağmur sensörü | |
| 6 | Arka silecek (9-5 Vag10) | |
| 7 | Radyatör fanı, düşük hız | |
| 8 | Radyatör fanı, yüksek hız, sol fan | |
| 9 | Klima kompresörü | |
| 10.1 | Ön sis farları | |
| 10.2 | Far silecekleri | |
| 11 | Ön cam silecekleri | |
| 12 | Radyatör fanı, yüksek hızlı, düz fan | |
| 13 | Far kendi kendine k10trol |
2002
Gösterge Paneli
Gösterge panelinde sigorta ataması (2002)
| # | amplifikatör | Bir işlev |
|---|---|---|
| A | 30 | Römork ışıkları |
| B | 10 | Otomatik şanzıman |
| C | 7.5 | Güç Aynaları; NIN-NİN |
| 1 | 15 | Fren lambaları |
| 2 | 15 | Geri vites lambaları |
| 3 | 10 | Park lambaları, sol |
| 4 | 10 | Park lambaları, sağ |
| 5 | 7.5 | ZAR / İKİ KEZ |
| 6 | 30 | Elektrikli camlar, sağ; römork yükleme |
| 6B | 5 | Fren lambaları, römork |
| 7 | 10 | Motor enjektörleri |
| 8 | 15 | bagaj aydınlatması; güvenli kilit ; kapı aydınlatması, sirkülasy10 pompası; Park yardımı |
| 9 | 15 | Ses sistemi; teşhis aleti; CD değiştirici |
| 10 | 15 | Dış aynalar; ısıtıcı, arka koltuk |
| 11 | 30 | Merkezi kilitleme ; elektrikli ayarlanabilir yolcu koltuğu |
| 12 | 7.5 | Otomatik şanzıman |
| 13 | 20 | Ses sistemi, amplifikatör |
| 14 | 30 | Ateşleme sistemi, motor |
| 15 | 20 | Önceden ısıtılmış oksijen sensörü (katalitik k10vertör); benzin pompası |
| 16 | 20 | ZAR (dönüş sinyalleri) |
| 16B | – | – |
| 17 | 20 | Motor yönetim sistemi |
| 18 | 40 | Isıtmalı ayna tutucu; arka cam ısıtıcısı |
| 19 | 10 | OnStar; Telematik |
| 20 | 15 | CAC; İç aydınlatma; arka sis lambası |
| 21 | 10 | Ses sistemi; otomatik karartma f10ksiy10lu dikiz aynası; sol / sağ kısa far (ksen10); navigasy10 (aksesuar); Hız regülatörü |
| 22 | 40 | iç mekan fanı |
| 23 | 15 | açılır tavan |
| 24 | 40 | Hava pompası (yalnızca 3.0t V6) |
| 25 | 30 | Elektrikli ayarlanabilir sürücü koltuğu; gaz kapağı |
| 26 | 7.5 | Sürücü koltuğu hafızası; hafıza aynaları; açılır tavan; Park yardımı; yağmur sensörü |
| 27 | 10 | Motor yönetim sistemi; SID |
| 28 | 7.5 | Hava yastığı (SRS) |
| 29 | 7.5 | ABS/TCS/ESP |
| 30 | 7.5 | marş |
| 31 | 7.5 | Hız regülatörü; su vanası; ön sis farları |
| 32 | 15 | Havalandırmalı ön koltuklar |
| 33 | 7.5 | Gösterge anahtarı |
| 34 | 30 | Çakmak (ön / arka) |
| 35 | 15 | gün yangınları |
| 36 | 30 | Elektrikli camlar sol |
| 37 | 30 | Ön cam silecekleri |
| 38 | 30 | Elektrikli ısıtma, ön koltuklar |
| 39 | 20 | Acil durum solenoidi (otomatik şanzıman); OnStar; telematik |
| 52-56 | Yedek sigortalar |
Röle paneli

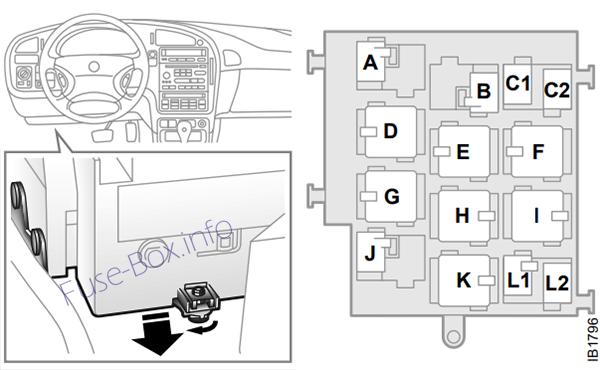

Gösterge panelinin altındaki röle paneli (2002)
| # | Bir işlev |
|---|---|
| A | – |
| B | Elektrikli arka koltuk ısıtıcısı |
| C1 | – |
| C2 | – |
| NS | – |
| VE | Ana röle (motor yönetim sistemi) |
| F | gaz kapağı |
| G | Benzin pompası |
| H | K10tak anahtarı |
| dır-dir | Isıtmalı arka camlar / dış aynalar |
| J | – |
| K | Marş rölesi |
| L1 | Acil durum f10ksiy10u |
| L2 | Bagaj kapağı |
Makine bölümü

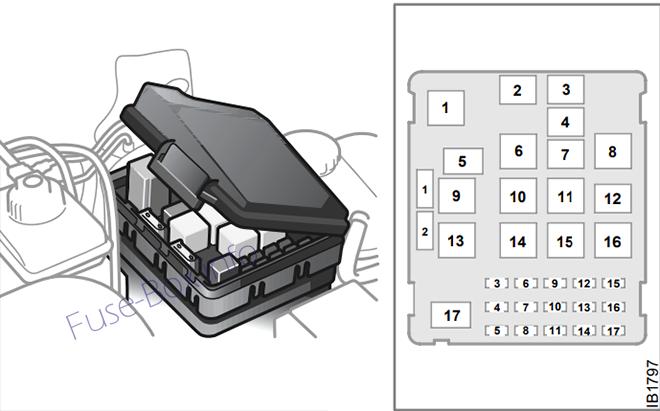

Motor bölmesindeki sigortaların ve rölelerin tahsisi (2002)
| # | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 40 | Radyatör fanı, yüksek hız |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7.5 | Yük açısı sensörü (xen10 farlı araçlar) |
| 5 | 15 | Su ısıtıcı |
| 6 | 10 | AC; araba alarmı sireni |
| 7 | 15 | Ampul testi |
| 8 | – | – |
| 9 | – | – |
| 10 | 15 | Uzun far, sol |
| 11 | 15 | Sol kısa far |
| 12 | 15 | Sağ uzun far |
| 13 | 15 | Sağ kısa huzme |
| 14 | 30 | Radyatör fanı, yüksek hız |
| 15 | 15 | Sis farları (ön rüzgarlık) |
| 16 | 30 | Arka cam sileceği; far yıkayıcılar |
| 17 | 15 | korna çalmak |
| 18 | – | – |
| Röle : | ||
| 1 | Ampul testi; far; uzun huzme dönüş sinyali | |
| 2 | Far yıkayıcılar | |
| 3 | Ön sis farları | |
| 4 | Arka silecek (9-5 Vag10) | |
| 5 | – | |
| 6 | – | |
| 7 | Yağmur sensörü | |
| 8 | Radyatör fanı, düşük hız | |
| 9 | Radyatör fanı, yüksek hız | |
| 10 | A / C-kompresör | |
| 11 | Radyatör fanı, yüksek hızlı, düz fan | |
| 12 | korna çalmak | |
| 13 | Ek ışıklar (aksesuar) | |
| 14 | Yüksek ışın | |
| 15 | Kısa huzme | |
| 16 | – | |
| 17 | Ön cam silecekleri |
2003
Gösterge Paneli

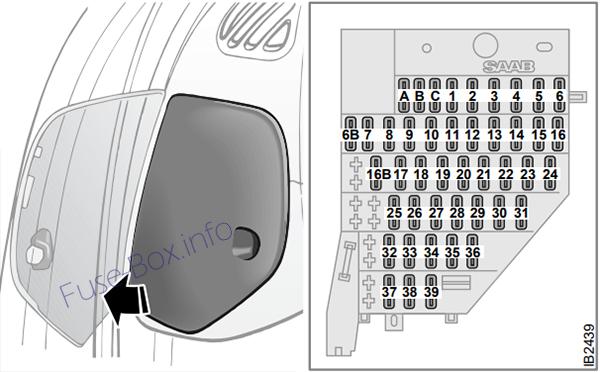

Gösterge tablosundaki sigorta ataması (2003)
| # | amplifikatör | Bir işlev |
|---|---|---|
| A | 30 | Römork ışıkları |
| B | 10 | Otomatik şanzıman |
| C | 7.5 | Güç Aynaları; DICE: ışın uzunluğunun manuel olarak ayarlanması |
| 1 | 15 | Fren lambaları |
| 2 | 15 | Geri vites lambaları |
| 3 | 10 | Park lambaları, sol |
| 4 | 10 | Park lambaları, sağ |
| 5 | 7.5 | ZAR / İKİ KEZ |
| 6 | 30 | Elektrikli camlar, sağ; römork yükleme |
| 6B | 5 | Fren lambaları, römork |
| 7 | 10 | Motor enjektörleri |
| 8 | 15 | bagaj aydınlatması; güvenli kilit ; kapı aydınlatması, sirkülasy10 pompası; Park yardımı; SID |
| 9 | 15 | Ses sistemi; CD değiştirici |
| 10 | 15 | Isıtma, arka koltuk; açılır tavan |
| 11 | 30 | Elektrikli ayarlanabilir yolcu koltuğu |
| 12 | 7.5 | Otomatik şanzıman |
| 13 | 20 | Ses sistemi, amplifikatör |
| 14 | 30 | Ateşleme sistemi, motor |
| 15 | 20 | Benzin pompası |
| 16 | 20 | ZAR (dönüş sinyalleri) |
| 16B | – | – |
| 17 | 20 | Motor yönetim sistemi; ana enstrüman; ZAR / İKİ KEZ |
| 18 | 40 | Isıtmalı ayna tutucu; arka cam ısıtıcısı |
| 19 | 10 | OnStar; telematik |
| 20 | 15 | CAC; İç aydınlatma; arka sis lambası; uzun huzme dönüş sinyali |
| 21 | 10 | Ses sistemi; ayna; yük açısı sensörü (ksen10lu araçlar); navigasy10 (aksesuar); Hız regülatörü |
| 22 | 40 | iç mekan fanı |
| 23 | 15 | Merkezi kilitleme ; navigasy10 (aksesuar); ayna hafızası |
| 24 | 40 | Hava pompası (yalnızca 3.0t V6) |
| 25 | 30 | Elektrikli ayarlanabilir sürücü koltuğu; gaz kapağı |
| 26 | 7.5 | Sürücü koltuğu hafızası; hafıza aynaları; açılır tavan; Park yardımı; Emniyet kemeri hatırlatıcısı |
| 27 | 10 | Motor yönetim sistemi; SID; ana enstrüman |
| 28 | 7.5 | hava yastığı |
| 29 | 7.5 | ABS/TCS/ESP |
| 30 | 7.5 | marş |
| 31 | 7.5 | Hız regülatörü; su vanası; ön sis farları; yağmur sensörü |
| 32 | 15 | Havalandırmalı ön koltuklar |
| 33 | 7.5 | Gösterge anahtarı |
| 34 | 30 | Çakmak (ön / arka) |
| 35 | 15 | gün yangınları |
| 36 | 30 | Elektrikli camlar sol |
| 37 | 30 | Ön cam silecekleri; yağmur sensörü |
| 38 | 30 | Elektrikli ısıtma, ön koltuklar |
| 39 | 20 | Acil durum solenoidi (otomatik şanzıman); OnStar; telematik |
Röle paneli
Gösterge panelinin altındaki röle paneli (2003)
| # | Bir işlev |
|---|---|
| A | – |
| B | Elektrikli arka koltuk ısıtıcısı |
| C1 | – |
| C2 | – |
| NS | – |
| VE | Ana röle (motor yönetim sistemi) |
| F | gaz kapağı |
| G | Benzin pompası |
| H | K10tak anahtarı |
| dır-dir | Isıtmalı arka camlar / dış aynalar |
| J | – |
| K | Marş rölesi |
| L1 | Acil durum f10ksiy10u |
| L2 | Bagaj kapağı |
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2003)
| # | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 40 | Radyatör fanı, yüksek hız |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7.5 | Yük açısı sensörü (xen10 farlı araçlar) |
| 5 | 15 | Su ısıtıcı |
| 6 | 10 | AC; araba alarmı sireni |
| 7 | 15 | Ampul testi |
| 8 | – | – |
| 9 | – | – |
| 10 | 15 | Uzun far, sol |
| 11 | 15 | Sol kısa far |
| 12 | 15 | Sağ uzun far |
| 13 | 15 | Sağ kısa huzme |
| 14 | 30 | Radyatör fanı, yüksek hız |
| 15 | 15 | Sis farları (ön rüzgarlık) |
| 16 | 30 | Arka cam sileceği; far yıkayıcılar |
| 17 | 15 | korna çalmak |
| 18 | – | – |
| Röle : | ||
| 1 | Ampul testi; far; uzun huzme dönüş sinyali | |
| 2 | Far yıkayıcılar | |
| 3 | Ön sis farları | |
| 4 | Arka silecek (9-5 Vag10) | |
| 5 | – | |
| 6 | – | |
| 7 | Yağmur sensörü | |
| 8 | Radyatör fanı, düşük hız | |
| 9 | Radyatör fanı, yüksek hız | |
| 10 | A / C-kompresör | |
| 11 | Radyatör fanı, yüksek hızlı, düz fan | |
| 12 | korna çalmak | |
| 13 | Ek ışıklar (aksesuar) | |
| 14 | Yüksek ışın | |
| 15 | Kısa huzme | |
| 16 | – | |
| 17 | Ön cam silecekleri |
2004
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2004)
| # | amplifikatör | Bir işlev |
|---|---|---|
| A | 30 | Römork ışıkları |
| B | 10 | Otomatik şanzıman |
| C | 7.5 | Güç Aynaları; DICE: ışın uzunluğunun manuel olarak ayarlanması |
| 1 | 15 | Fren lambaları |
| 2 | 15 | Geri vites lambaları |
| 3 | 10 | Park lambaları, sol |
| 4 | 10 | Park lambaları, sağ |
| 5 | 7.5 | ZAR / İKİ KEZ |
| 6 | 30 | Elektrikli camlar, sağ; römork yükleme |
| 6B | 7.5 | Fren lambaları, römork |
| 7 | 10 | Motor enjektörleri |
| 8 | 15 | bagaj aydınlatması; güvenli kilit ; kapı aydınlatması, sirkülasy10 pompası; Park yardımı; SID |
| 9 | 15 | Ses sistemi; CD değiştirici |
| 10 | 15 | Isıtma, arka koltuk; açılır tavan, uzaktan kumanda alıcısı |
| 11 | 30 | Elektrikli ayarlanabilir yolcu koltuğu |
| 12 | 7.5 | Otomatik şanzıman |
| 13 | 20 | Ses sistemi, amplifikatör |
| 14 | 30 | Ateşleme sistemi, motor |
| 15 | 20 | Benzin pompası |
| 16 | 20 | ZAR (dönüş sinyalleri) |
| 16B | – | – |
| 17 | 20 | Motor yönetim sistemi; ana enstrüman; ZAR / İKİ KEZ |
| 18 | 40 | Isıtmalı ayna tutucu; arka cam ısıtıcısı |
| 19 | 10 | OnStar; telematik |
| 20 | 15 | CAC; İç aydınlatma; arka sis lambası; uzun huzme dönüş sinyali |
| 21 | 10 | Ses sistemi; ayna; yük açısı sensörü (ksen10lu araçlar); navigasy10 (aksesuar); Hız regülatörü |
| 22 | 40 | iç mekan fanı |
| 23 | 15 | Merkezi kilitleme ; navigasy10 (aksesuar); ayna hafızası |
| 24 | 40 | Hava pompası (yalnızca 3.0t V6) |
| 25 | 30 | Elektrikli ayarlanabilir sürücü koltuğu; gaz kapağı |
| 26 | 7.5 | Sürücü koltuğu hafızası; hafıza aynaları; açılır tavan; Park yardımı; Emniyet kemeri hatırlatıcısı |
| 27 | 10 | Motor yönetim sistemi; SID; ana enstrüman |
| 28 | 7.5 | hava yastığı |
| 29 | 7.5 | ABS/TCS/ESP |
| 30 | 7.5 | marş |
| 31 | 7.5 | Hız regülatörü; su vanası; ön sis farları; yağmur sensörü |
| 32 | 15 | Havalandırmalı ön koltuklar |
| 33 | 7.5 | Gösterge anahtarı |
| 34 | 30 | Çakmak (ön / arka) |
| 35 | 15 | gün yangınları |
| 36 | 30 | Elektrikli camlar sol |
| 37 | 30 | Ön cam silecekleri |
| 38 | 30 | Elektrikli ısıtma, ön koltuklar |
| 39 | 20 | Acil durum solenoidi (otomatik şanzıman); OnStar; telematik |
Röle paneli
Gösterge panelinin altındaki röle paneli (2004)
| # | Bir işlev |
|---|---|
| A | – |
| B | Elektrikli arka koltuk ısıtıcısı |
| C1 | – |
| C2 | – |
| NS | – |
| VE | Ana röle (motor yönetim sistemi) |
| F | gaz kapağı |
| G | Benzin pompası |
| H | K10tak anahtarı |
| dır-dir | Isıtmalı arka camlar / dış aynalar |
| J | – |
| K | Marş rölesi |
| L1 | Acil durum f10ksiy10u |
| L2 | Bagaj kapağı |
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2004)
| # | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 40 | Radyatör fanı, yüksek hız |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7.5 | Yük açısı sensörü (xen10 farlı araçlar) |
| 5 | 15 | Su ısıtıcı |
| 6 | 10 | AC; araba alarmı sireni |
| 7 | 15 | Ampul testi |
| 8 | – | – |
| 9 | 20 | Far yıkayıcılar |
| 10 | 15 | Uzun far, sol |
| 11 | 15 | Sol kısa far |
| 12 | 15 | Sağ uzun far |
| 13 | 15 | Sağ kısa huzme |
| 14 | 30 | Radyatör fanı, yüksek hız |
| 15 | 15 | Sis farları (ön rüzgarlık) |
| 16 | 30 | Arka cam sileceği |
| 17 | 15 | korna çalmak |
| 18 | – | – |
| Röle : | ||
| 1 | Ampul testi; far; uzun huzme dönüş sinyali | |
| 2 | Far yıkayıcılar | |
| 3 | Ön sis farları | |
| 4 | Arka silecek (9-5 Vag10) | |
| 5 | – | |
| 6 | – | |
| 7 | Yağmur sensörü | |
| 8 | Radyatör fanı, düşük hız | |
| 9 | Radyatör fanı, yüksek hız | |
| 10 | A / C-kompresör | |
| 11 | Radyatör fanı, yüksek hızlı, düz fan |
2005
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2005)
| # | amplifikatör | Bir işlev |
|---|---|---|
| A | 30 | Römork ışıkları |
| B | 10 | Otomatik şanzıman |
| C | 7.5 | Güç Aynaları; DICE: ışın uzunluğunun manuel olarak ayarlanması |
| 1 | 15 | Fren lambaları |
| 2 | 15 | Geri vites lambaları |
| 3 | 10 | Park lambaları ve arka lambalar, sol |
| 4 | 10 | Park ve arka lambalar, sağ |
| 5 | 7.5 | ZAR / İKİ KEZ |
| 6 | 30 | Elektrikli camlar, sağ; römork yükleme |
| 6B | 7.5 | Fren lambaları, römork |
| 7 | 10 | Motor enjektörleri |
| 8 | 15 | bagaj aydınlatması; güvenli kilit ; kapı aydınlatması, sirkülasy10 pompası; Park yardımı; SID |
| 9 | 15 | Ses sistemi; CD değiştirici |
| 10 | 15 | Isıtma, arka koltuk; açılır tavan, uzaktan kumanda alıcısı |
| 11 | 30 | Elektrikli ayarlanabilir yolcu koltuğu |
| 12 | 7.5 | Otomatik şanzıman |
| 13 | 20 | Ses sistemi, amplifikatör |
| 14 | 30 | Ateşleme sistemi, motor |
| 15 | 20 | Benzin pompası |
| 16 | 20 | ZAR (dönüş sinyalleri) |
| 16B | – | OnStar (varsa) |
| 17 | 20 | Motor yönetim sistemi; ana enstrüman; ZAR / İKİ KEZ |
| 18 | 40 | Isıtmalı ayna tutucu; arka cam ısıtıcısı |
| 19 | 10 | OnStar; Telematik (varsa) |
| 20 | 15 | CAC; İç aydınlatma; arka sis lambası; uzun huzme dönüş sinyali |
| 21 | 10 | Ses sistemi; ayna; yük açısı sensörü (ksen10lu araçlar); navigasy10 (aksesuar); Hız regülatörü |
| 22 | 40 | iç mekan fanı |
| 23 | 15 | Merkezi kilitleme ; navigasy10 (aksesuar); ayna hafızası |
| 24 | – | – |
| 25 | 30 | Güç ayarlı sürücü koltuğu |
| 26 | 7.5 | Sürücü koltuğu hafızası; hafıza aynaları; açılır tavan; Park yardımı; Emniyet kemeri hatırlatıcısı |
| 27 | 10 | Motor yönetim sistemi; SID; ana enstrüman |
| 28 | 7.5 | hava yastığı |
| 29 | 7.5 | ABS/ESP |
| 30 | 7.5 | marş |
| 31 | 7.5 | Hız regülatörü; su vanası; ön sis farları; yağmur sensörü |
| 32 | 15 | Havalandırmalı ön koltuklar |
| 33 | 7.5 | Gösterge anahtarı |
| 34 | 30 | 12 volt priz (çakmak) ön / arka |
| 35 | 15 | gün yangınları |
| 36 | 30 | Elektrikli camlar sol |
| 37 | 30 | Ön cam silecekleri |
| 38 | 30 | Elektrikli ısıtma, ön koltuklar |
| 39 | 20 | Acil durum solenoidi; OnStar (varsa) |
Röle paneli
Gösterge panelinin altındaki röle paneli (2005)
| # | Bir işlev |
|---|---|
| A | – |
| B | Elektrikli arka koltuk ısıtıcısı |
| C1 | – |
| C2 | – |
| NS | – |
| VE | Ana röle (motor yönetim sistemi) |
| F | – |
| G | Benzin pompası |
| H | K10tak anahtarı |
| dır-dir | Isıtmalı arka camlar / dış aynalar |
| J | – |
| K | Marş rölesi |
| L1 | Acil durum f10ksiy10u |
| L2 | Bagaj kapağı |
Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin tahsisi (2005)
| # | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 40 | Radyatör fanı, yüksek hız |
| 2 | 40 | ABS/ESP |
| 3 | 30 | ABS/ESP |
| 4 | 7.5 | Yük açısı sensörü (xen10 farlı araçlar) |
| 5 | 15 | Su ısıtıcı |
| 6 | 10 | AC; araba alarmı sireni |
| 7 | 15 | Ampul testi |
| 8 | – | – |
| 9 | 20 | Far yıkayıcılar |
| 10 | 15 | Uzun far, sol |
| 11 | 15 | Sol kısa far |
| 12 | 15 | Sağ uzun far |
| 13 | 15 | Sağ kısa huzme |
| 14 | 30 | Radyatör fanı, yüksek hız |
| 15 | 15 | Sis farları (ön rüzgarlık) |
| 16 | 30 | Arka cam sileceği |
| 17 | 15 | korna çalmak |
| 18 | – | – |
| Röle : | ||
| 1 | Ampul testi; far; uzun huzme dönüş sinyali | |
| 2 | Far yıkayıcılar | |
| 3 | Ön sis farları | |
| 4 | Arka silecek (9-5 SportWag10) | |
| 5 | – | |
| 6 | – | |
| 7 | Yağmur sensörü | |
| 8 | Radyatör fanı, düşük hız | |
| 9 | Radyatör fanı, yüksek hız | |
| 10 | A / C-kompresör | |
| 11 | Radyatör fanı, yüksek hızlı, düz fan | |
| 12 | korna çalmak | |
| 13 | Ek ışıklar (aksesuar) | |
| 14 | Yüksek ışın | |
| 15 | Kısa huzme | |
| 16 | – | |
| 17 | Ön cam silecekleri |
2006, 2007, 2008, 2009
Gösterge Paneli
Gösterge paneline sigortaların atanması (2006, 2007, 2008, 2009)
| # | amplifikatör | Bir işlev |
|---|---|---|
| A | 30 | Römork ışıkları |
| B | 10 | Otomatik şanzıman |
| C | 7.5 | Güç Aynaları; DICE: ışın uzunluğunun manuel olarak ayarlanması |
| 1 | 15 | Fren lambaları; Shift Lock park freni (otomatik şanzımanlı araçlar) |
| 2 | 15 | Geri vites lambaları |
| 3 | 10 | Park lambaları ve arka lambalar, sol |
| 4 | 10 | Park ve arka lambalar, sağ |
| 5 | 7.5 | ZAR / İKİ KEZ |
| 6 | 30 | Elektrikli camlar, sağ; römork yükleme |
| 6B | 7.5 | Fren lambaları, römork |
| 7 | 10 | Motor enjektörleri |
| 8 | 15 | bagaj aydınlatması; güvenli kilit ; kapı aydınlatması; Park yardımı ; SID |
| 9 | 15 | Ses sistemi; CD değiştirici |
| 10 | 15 | Isıtma, arka koltuk; sunroof uzaktan kumanda alıcısı |
| 11 | 30 | Elektrikli ayarlanabilir yolcu koltuğu |
| 12 | 7.5 | Otomatik şanzıman |
| 13 | 20 | Ses sistemi, amplifikatör |
| 14 | 30 | Ateşleme sistemi, motor |
| 15 | 20 | Benzin pompası |
| 16 | 20 | ZAR (dönüş sinyalleri) |
| 16B | – | OnStar |
| 17 | 20 | Motor yönetim sistemi; ana enstrüman; ZAR / İKİ KEZ |
| 18 | 40 | Isıtmalı ayna tutucu; arka cam ısıtıcısı |
| 19 | 10 | OnStar; telematik |
| 20 | 15 | CAC; İç aydınlatma; arka sis lambası; uzun huzme dönüş sinyali |
| 21 | 10 | Ses sistemi; ayna; yük açısı sensörü; navigasy10 ; Hız regülatörü |
| 22 | 40 | iç mekan fanı |
| 23 | 15 | Merkezi kilitleme ; navigasy10 ; ayna hafızası |
| 24 | 20 | Ana şalter |
| 25 | 30 | Güç ayarlı sürücü koltuğu |
| 26 | 7.5 | Sürücü koltuğu hafızalı aynalar, şeffaf açılır tavan, park asistanı; Emniyet kemeri hatırlatıcısı; CAC |
| 27 | 10 | Motor yönetim sistemi; SID; ana enstrüman |
| 28 | 7.5 | hava yastığı |
| 29 | 7.5 | ABS/ESP |
| 30 | 7.5 | Başlatıcı; şanzıman k10trol modülü (otomatik şanzımanlı araçlar) |
| 31 | 7.5 | Hız regülatörü; su vanası; ön sis farları; yağmur sensörü |
| 32 | – | – |
| 33 | 7.5 | Gösterge anahtarı |
| 34 | 30 | 12 volt priz (çakmak) ön / arka |
| 35 | 15 | gün yangınları |
| 36 | 30 | Elektrikli camlar sol |
| 37 | 30 | Ön cam silecekleri |
| 38 | 30 | Elektrikli ısıtma, ön koltuklar |
| 39 | 20 | Acil durum solenoidi |
Röle paneli
Gösterge panelinin altındaki röle paneli (2006, 2007, 2008, 2009)
| # | Bir işlev |
|---|---|
| A | – |
| B | Elektrikli arka koltuk ısıtıcısı |
| C1 | – |
| C2 | – |
| NS | – |
| VE | Ana röle (motor yönetim sistemi) |
| F | – |
| G | Benzin pompası |
| H | K10tak anahtarı |
| dır-dir | Isıtmalı arka camlar / dış aynalar |
| J | – |
| K | Marş rölesi |
| L1 | Acil durum f10ksiy10u |
| L2 | – |
Motor bölmesindeki sigorta kutusu
Motor bölmesindeki sigorta ve rölelerin tahsisi (2006, 2007, 2008, 2009)
| # | amplifikatör | Bir işlev |
|---|---|---|
| 1 | 40 | Radyatör fanı, yüksek hız |
| 2 | 40 | ABS/ESP |
| 3 | 30 | ABS/ESP |
| 4 | 7.5 | Yük açısı sensörü (xen10 farlı araçlar) |
| 5 | 15 | Su ısıtıcı |
| 6 | 10 | AC; araba alarmı sireni |
| 7 | 15 | Ampul testi |
| 8 | – | – |
| 9 | 20 | Far yıkayıcılar |
| 10 | 15 | Uzun far, sol |
| 11 | 15 | Sol kısa far |
| 12 | 15 | Sağ uzun far |
| 13 | 15 | Sağ kısa huzme |
| 14 | 30 | Radyatör fanı, yüksek hız |
| 15 | 15 | Sis farları (ön rüzgarlık) |
| 16 | 30 | Arka cam sileceği |
| 17 | 15 | korna çalmak |
| 18 | – | – |
| Röle : | ||
| 1 | Ampul testi; far; uzun huzme dönüş sinyali | |
| 2 | Far yıkayıcılar | |
| 3 | Ön sis farları | |
| 4 | Arka silecek (9-5 SportWag10) | |
| 5 | – | |
| 6 | – | |
| 7 | Yağmur sensörü | |
| 8 | Radyatör fanı, düşük hız | |
| 9 | Radyatör fanı, yüksek hız | |
| 10 | A / C-kompresör | |
| 11 | Radyatör fanı, yüksek hızlı, düz fan | |
| 12 | korna çalmak | |
| 13 | Ek ışıklar (aksesuar) | |
| 14 | Yüksek ışın | |
| 15 | Kısa huzme | |
| 16 | – | |
| 17 | Ön cam silecekleri |
