Sigorta düzeni Saab 9-3 2003-2014
Sigorta kutusu konumu
K10trol panelindeki sigorta kutusu

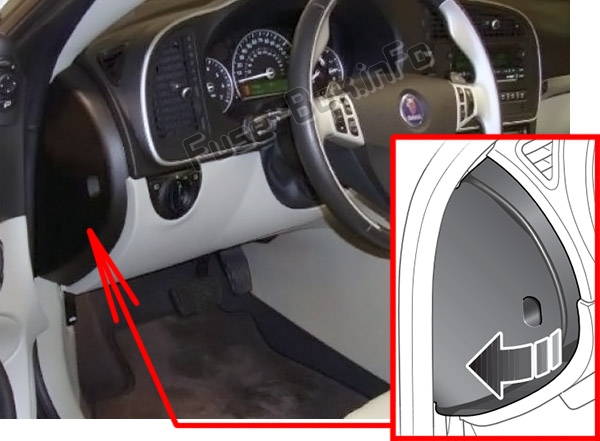

Sürücü tarafı gösterge paneli kapağının arkasında bulunur.
Makine bölümü

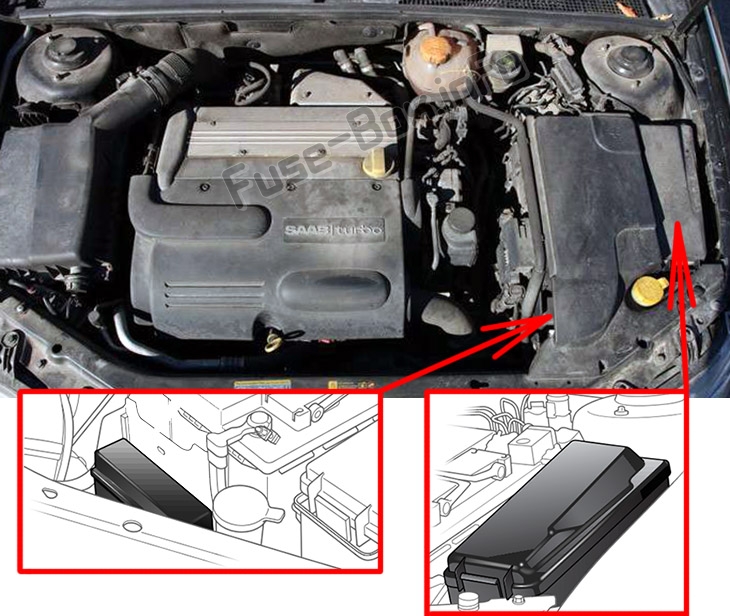

Akünün yanında iki sigorta kutusu bulunur.
Bagaj bölmesi

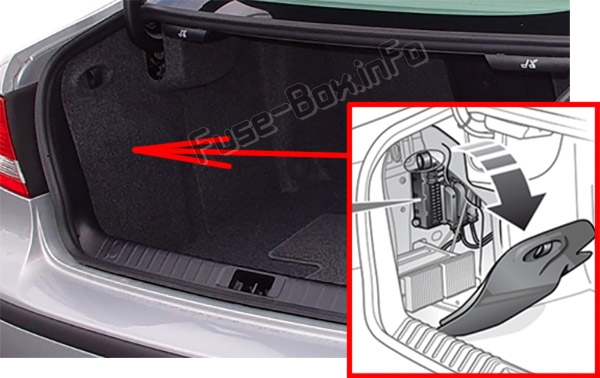

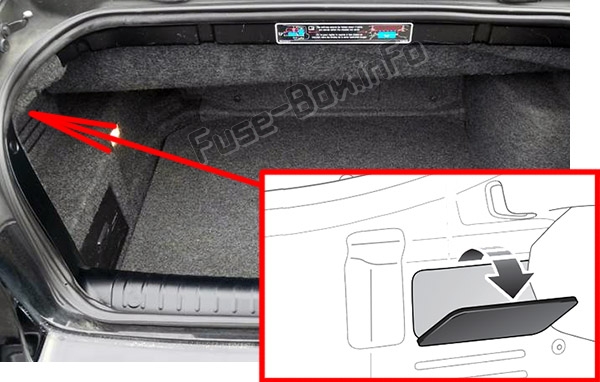

Sigorta kutusu, bagajın sol tarafındaki kapağın arkasında bulunur.
Berlin sporu
Çevrilebilir
Sigorta kutusu şemaları
2003, 2004, 2005

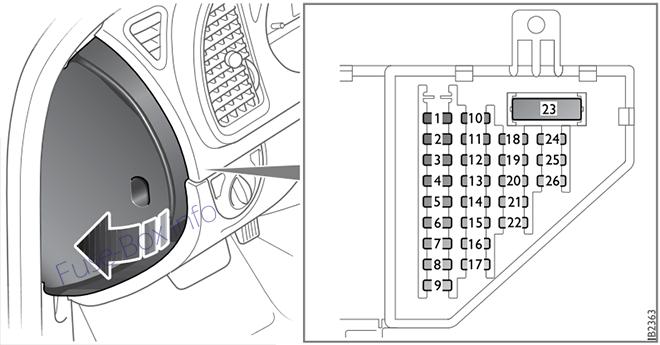

Gösterge panelindeki sigortalar
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | 15 | Direksiy10 kilidi |
| 2 | 5 | Direksiy10 kol10u ünitesi; k10tak anahtarı |
| 3 | 10 | Eller serbest; Kabinde CD çalar / CD değiştirici; SID |
| 4 | 10 | Enstrümanın ana 1imi; manuel klima; otomatik klima (ACC) |
| 5 | 7.5 | Ön kapılardaki k10trol modülü; Vites Kilidi park freni (otomatik şanzıman) |
| 6 | 7.5 | Fren lambası şalteri |
| 7 | 20 | Sigorta panosu; yakıt doldurma kapağı |
| 8 | 30 | Ön yolcu kapısındaki k10trol modülü |
| 9 | 10 | Sigorta panosu |
| 10 | 30 | Römork soketi; koltuklar arasındaki eşya bölmesindeki elektrik prizi |
| 11 | 10 | Veri bağlantısı bağlantısı (tanılama) |
| 12 | 15 | İç aydınlatma dahil torpido |
| 13 | 10 | Aksesuarlar |
| 14 | 20 | Radyo, ses sistemi I; k10trol paneli, bilgi-eğlence sistemi |
| 15 | 30 | Sürücü kapısındaki k10trol modülü |
| 16 | – | – |
| 17 | – | – |
| 18 | 7.5 | manuel klima; fan |
| 19 | – | – |
| 20 | 7.5 | Far seviye anahtarı |
| 21 | 7.5 | Eller serbest; Fren lambası şalteri; manuel klima; debriyaj pedalı anahtarı |
| 22 | 30 | çakmak |
| 23 | 40 | Kabin fanı |
| 24 | 7.5 | Hava yastığı k10trol modülü |
| 25 | – | – |
| 26 | 5 | Yaw sensörü (ESP’li araçlar) |
| 27 | – | – |

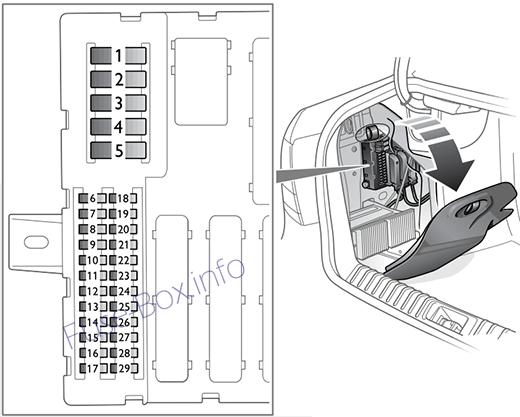

Bagaj sigorta kutusu, Sport Sedan

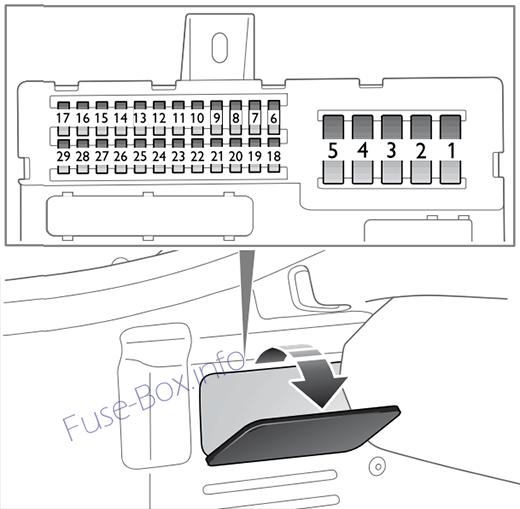

Bagaj sigorta kutusu, Cabrio
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1-5 | MAKSİ | – |
| 6 | 30 | Sol arka kapıdaki k10trol modülü |
| 7 | 30 | Sağ arka kapıdaki k10trol modülü |
| 8 | 20 | Römork |
| 9 | – | – |
| 10 | 30 | Sol fren lambası; sağ arka gösterge; sağ arka ışık; sağ geri vites lambası; yükseltilmiş fren lambası; römork ışıkları |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Isıtmalı koltuk, sol koltuk |
| 16 | 15 | Isıtmalı koltuk, sağ koltuk |
| 17 | 7.5 | Otomatik kararan dikiz aynası; yağmur sensörü; lastik basıncı izleme |
| 18 | 15 | açılır tavan |
| 19 | 7.5 | Telematik (OnStar) |
| 20 | 7.5 | DVD oynatıcı (navigasy10 sistemi) |
| 21 | 7.5 | Saab park yardımı (SPA); arka kapılardaki k10trol modülü |
| 22 | 30 | Amplifikatör, ses sistemi III |
| 23 | – | – |
| 24 | 10 | Hareket sensörü ; Bagajda CD değiştirici (aksesuar) |
| 25 | 30 | Güç ayarlı, hafızalı sürücü koltuğu |
| 26 | 30 | Sağ fren lambası; sol arka gösterge; sol arka ışık; arka sis lambası; sol geri vites lambası; plaka aydınlatması; bagaj aydınlatması; römork ışıkları |
| 27 | 10 | Cabrio: Bel desteği, elektrikli ayarlanabilir ön koltuk |
| 28 | – | – |
| 29 | – | – |

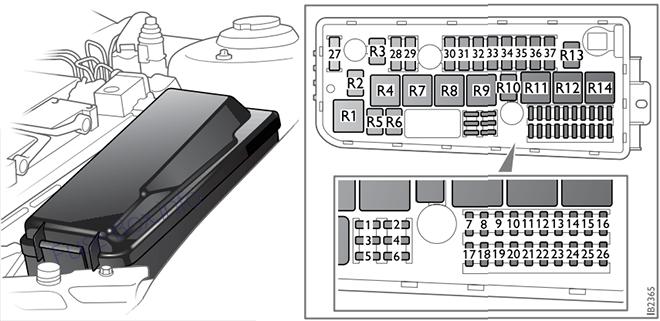

Motor bölmesindeki sigorta kutusu
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | – | – |
| 2 | 10 | Motor k10trol modülü; otomatik şanzıman k10trol modülü |
| 3 | 20 | korna çalmak |
| 4 | 10 | Motor k10trol modülü; pil anahtarı |
| 5 | – | – |
| 6 | 10 | Vites kolu, otomatik şanzıman |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 30 | Yıkayıcı pompası, farlar |
| 16 | 30 | Ön sağ park lambası; ön sağ dönüş sinyali; sola ve sağa dönüş sinyali; sağ uzun far; sol kısa far; ön sol sis farı |
| 17 | 30 | Silecek motoru, düşük hız |
| 18 | 30 | Silecek motoru, yüksek hız |
| 19 | 20 | Park ısıtıcısı; yardımcı ısıtıcı |
| 20 | 10 | Far seviye ayarı |
| 21 | – | – |
| 22 | 30 | Yıkayıcı pompası, ön cam |
| 23 | – | – |
| 24 | 20 | Ek ışıklar |
| 25 | 20 | Amplifikatör, ses sistemi II |
| 26 | 30 | Sol ön gösterge; ön sol park lambası; ön sağ sis lambası; sağ kısa huzme; sol uzun far |
| 27 -37 | MAKSİ | – |
| R1 | Yıkayıcı pompası, ön cam |
| R2 | – |
| R3 | – |
| R4 | – |
| R5 | Ek ışıklar |
| R6 | korna çalmak |
| R7 | – |
| R8 | marş |
| R9 | Silecekler AÇIK / KAPALI |
| R10 | – |
| R11 | Ateşleme +15 |
| R12 | Ön cam silecekleri, yüksek / düşük hız |
| R13 | – |
| R14 | Yıkayıcı pompası, farlar |
| R15 | – |
| R16 | – |

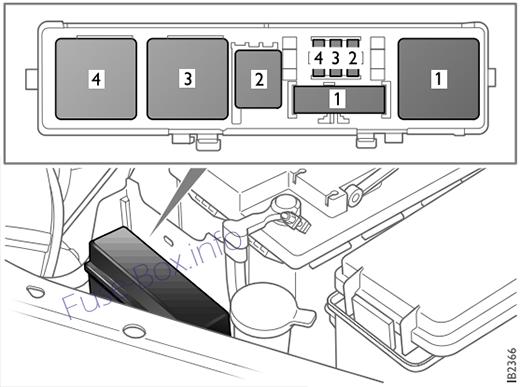

Akünün önündeki sigorta kutusu
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | 60 (MAKS) | İkincil hava enjeksiy10 pompası (bazı modellerde) |
| 2 | 20 | Benzin pompası; ön ısıtmalı oksijen sensörleri (lambda probu) |
| 3 | 10 | Klima kompresörü |
| 4 | 30 | Ana röle |
| Röle : | ||
| 1 – Sek10der hava enjeksiy10 pompası | ||
| 2 – Klima kompresörü | ||
| 3 – Ön ısıtmalı oksijen probları (lambda probu) | ||
| 4 – Ana röle, motor (ECM/EVAP/enjektörler) |
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | – | – |
| 2 | 20 | Benzin pompası; ön ısıtmalı oksijen sensörleri (lambda probu) |
| 3 | 10 | Klima kompresörü |
| 4 | 30 | Ana röle |
| Röle : | ||
| 1 – | ||
| 2 – Klima kompresörü | ||
| 3 – Ön ısıtmalı oksijen probları (lambda probu) | ||
| 4 – Ana röle, motor (ECM/EVAP/enjektörler) |
2006
Gösterge panelindeki sigortalar
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | 15 | Direksiy10 kilidi |
| 2 | 5 | Direksiy10 kol10u ünitesi; k10tak anahtarı |
| 3 | 10 | Eller serbest; Kabinde CD çalar / CD değiştirici; SID |
| 4 | 10 | Enstrümanın ana 1imi; manuel klima; otomatik klima (ACC) |
| 5 | 7.5 | Ön kapılardaki k10trol modülü; Vites Kilidi park freni (otomatik şanzıman) |
| 6 | 7.5 | Fren lambası şalteri |
| 7 | 20 | Sigorta panosu; yakıt doldurma kapağı |
| 8 | 30 | Ön yolcu kapısındaki k10trol modülü |
| 9 | 10 | Sigorta panosu |
| 10 | 30 | Römork soketi; koltuklar arasındaki eşya bölmesindeki elektrik prizi |
| 11 | 10 | Veri bağlantısı bağlantısı (tanılama) |
| 12 | 15 | İç aydınlatma dahil torpido |
| 13 | 10 | Aksesuarlar |
| 14 | 20 | Radyo, ses sistemi; k10trol paneli, bilgi-eğlence sistemi |
| 15 | 30 | Sürücü kapısındaki k10trol modülü |
| 16 | 5 | Yolcu algılama sistemi |
| 17 | – | – |
| 18 | 7.5 | manuel klima |
| 19 | – | – |
| 20 | 7.5 | Far seviye anahtarı |
| 21 | 7.5 | Eller serbest; Fren lambası şalteri; manuel klima; debriyaj pedalı anahtarı |
| 22 | 30 | çakmak |
| 23 | 40 | Kabin fanı |
| 24 | 7.5 | Hava yastığı k10trol modülü |
| 25 | – | – |
| 26 | 5 | Yaw sensörü (ESP’li araçlar) |
| 27 | – | – |
Bagaj sigorta kutusu, Sport Sedan
Bagaj sigorta kutusu, Cabrio
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1-5 | MAKSİ | – |
| 6 | 30 | Sol arka kapıdaki k10trol modülü |
| 7 | 30 | Sağ arka kapıdaki k10trol modülü |
| 8 | 20 | Römork |
| 9 | – | – |
| 10 | 30 | Sol fren lambası; sağ arka gösterge; sağ arka ışık; sağ geri vites lambası; yükseltilmiş fren lambası; römork ışıkları |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Isıtmalı koltuk, sol koltuk |
| 16 | 15 | Isıtmalı koltuk, sağ koltuk |
| 17 | 7.5 | Otomatik kararan dikiz aynası; yağmur sensörü |
| 18 | 15 | açılır tavan |
| 19 | 7.5 | Telematik (OnStar) |
| 20 | 7.5 | DVD oynatıcı (navigasy10 sistemi) |
| 21 | 7.5 | Saab park yardımı (SPA); arka kapılardaki k10trol modülü |
| 22 | 30 | Amplifikatör, ses sistemi III |
| 23 | – | – |
| 24 | 10 | Hareket sensörü ; bagajda CD değiştirici |
| 25 | 30 | Güç ayarlı, hafızalı sürücü koltuğu |
| 26 | 30 | Sağ fren lambası; sol arka gösterge; sol arka ışık; arka sis lambası; sol geri vites lambası; plaka aydınlatması; bagaj aydınlatması; römork ışıkları |
| 27 | 10 | Cabrio: Bel desteği, elektrikli ayarlanabilir ön koltuk |
| 28 | 15 | telematik |
| 29 | – | – |
Motor bölmesindeki sigorta kutusu
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | – | – |
| 2 | 10 | Motor k10trol modülü; otomatik şanzıman k10trol modülü |
| 3 | 20 | korna çalmak |
| 4 | 10 | Motor k10trol modülü; pil anahtarı |
| 5 | – | – |
| 6 | 10 | Vites kolu, otomatik şanzıman; debriyaj pedalı anahtarı |
| 7 | – | – |
| 8 | 5 | Vakum pompası rölesi (fren sistemi) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Yıkama sıvısı pompası, arka cam |
| 13 | – | – |
| 14 | – | – |
| 15 | 30 | Yıkayıcı pompası, farlar |
| 16 | 30 | Ön sağ park lambası; ön sağ dönüş sinyali; sola ve sağa dönüş sinyali; sağ uzun far; sol kısa far; ön sol sis farı |
| 17 | 30 | Silecek motoru, düşük hız |
| 18 | 30 | Silecek motoru, yüksek hız |
| 19 | 20 | Park ısıtıcısı; yardımcı ısıtıcı |
| 20 | 10 | Far seviye ayarı |
| 21 | – | – |
| 22 | 30 | Yıkayıcı pompası, ön cam |
| 23 | – | – |
| 24 | 20 | geçiş için flaş |
| 25 | 20 | Amplifikatör, ses sistemi II |
| 26 | 30 | Sol ön gösterge; ön sol park lambası; ön sağ sis lambası; sağ kısa huzme; sol uzun far |
| 27 -37 | MAKSİ | – |
| R1 | Yıkayıcı pompası, ön cam |
| R2 | – |
| R3 | – |
| R4 | – |
| R5 | geçiş için flaş |
| R6 | korna çalmak |
| R7 | – |
| R8 | marş |
| R9 | Silecekler AÇIK / KAPALI |
| R10 | Yıkama sıvısı pompası, arka cam |
| R11 | Ateşleme +15 |
| R12 | Ön cam silecekleri, yüksek / düşük hız |
| R13 | – |
| R14 | Yıkayıcı pompası, farlar |
| R15 | – |
| R16 | – |
Akünün önündeki sigorta kutusu
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | – | Hava pompası, ikincil hava |
| 2 | 20 | Benzin pompası; ön ısıtmalı oksijen sensörleri (lambda probu) |
| 2 | ||
| 3 | 10 | Klima kompresörü |
| 4 | 30 | Ana röle |
| Röle : | ||
| 1 – | ||
| 2 – A / C kompresörü | ||
| 3 – Ön ısıtmalı oksijen probları (lambda probu) | ||
| 4 – Ana röle, motor (ECM/EVAP/enjektörler) |
2007, 2008, 2009
Gösterge panelindeki sigortalar
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | 15 | Direksiy10 kilidi |
| 2 | 5 | Direksiy10 kol10u ünitesi; k10tak anahtarı |
| 3 | 10 | Eller serbest |
| 4 | 10 | Enstrümanın ana 1imi; otomatik klima (ACC) |
| 5 | 7.5 | Ön kapılardaki k10trol modülü; Vites Kilidi park freni (otomatik şanzıman) |
| 6 | 7.5 | Fren lambası şalteri |
| 7 | 20 | Sigorta panosu; yakıt doldurma kapağı |
| 8 | 30 | Ön yolcu kapısındaki k10trol modülü |
| 9 | 10 | Sigorta panosu |
| 10 | 30 | Römork soketi; koltuklar arasındaki eşya bölmesindeki elektrik prizi |
| 11 | 10 | Veri bağlantısı bağlantısı (tanılama) |
| 12 | 15 | İç aydınlatma dahil torpido |
| 13 | 10 | Aksesuarlar |
| 14 | 20 | Amplifikatör 2, Ses sistemi 3 |
| 15 | 30 | Sürücü kapısındaki k10trol modülü |
| 16 | 5 | Yolcu algılama sistemi |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | 7.5 | Far seviye anahtarı |
| 21 | 7.5 | Eller serbest; Fren lambası şalteri; debriyaj pedalı anahtarı |
| 22 | 30 | çakmak |
| 23 | 40 | Kabin fanı |
| 24 | 7.5 | Hava yastığı k10trol modülü |
| 25 | – | – |
| 26 | 5 | Yaw sensörü (ESP’li araçlar) |
| 27 | – | – |
Bagaj sigorta kutusu, Sport Sedan
Bagaj sigorta kutusu, Cabrio
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1-5 | MAKSİ | – |
| 6 | 30 | Sol arka kapıdaki k10trol modülü |
| 7 | 30 | Sağ arka kapıdaki k10trol modülü |
| 8 | 20 | Römork |
| 9 | – | – |
| 10 | 30 | Sol fren lambası; sağ arka gösterge; sağ arka ışık; sağ geri vites lambası; yükseltilmiş fren lambası; römork ışıkları |
| 11 | 10 | XWD |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Isıtmalı koltuk, sol koltuk |
| 16 | 15 | Isıtmalı koltuk, sağ koltuk |
| 17 | 7.5 | Otomatik kararan dikiz aynası için yağmur sensörü |
| 18 | 15 | açılır tavan |
| 19 | – | – |
| 20 | 7.5 | Radyo XM, tuner TMC |
| 21 | 7.5 | Arka kapılardaki Saab Park Yardımı K10trol Modülü (SPA); tavan lambası (Cabriolet) |
| 22 | 30 | Radyo; navigasy10 |
| 23 | 7.5 | TPMS (Otomatik Lastik Basıncı İzleme Sistemi) |
| 24 | 10 | Hareket sensörü ; eğim sensörü; tavan lambası (Cabriolet) |
| 25 | 30 | Güç ayarlı, hafızalı sürücü koltuğu |
| 26 | 30 | Sağ fren lambası; sol arka gösterge; sol arka ışık; arka sis lambası; sol geri vites lambası; plaka aydınlatması; bagaj aydınlatması; römork ışıkları |
| 27 | 10 | Cabrio: Bel desteği, elektrikli ayarlanabilir ön koltuk |
| 28 | 15 | telematik |
| 29 | – | – |
Motor bölmesindeki sigorta kutusu
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | – | – |
| 2 | 10 | Motor k10trol modülü; otomatik şanzıman k10trol modülü |
| 3 | 20 | korna çalmak |
| 4 | 10 | Motor k10trol modülü; pil anahtarı |
| 5 | – | – |
| 6 | 10 | Vites kolu, otomatik şanzıman; debriyaj pedalı anahtarı |
| 7 | 10 | Sol xen10 viraj farları |
| 8 | 5 | Vakum pompası rölesi (fren sistemi) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Yıkama sıvısı pompası, arka cam |
| 13 | – | – |
| 14 | – | – |
| 15 | 30 | Yıkayıcı pompası, farlar |
| 16 | 30 | Ön sağ park lambası; ön sağ dönüş sinyali; sola ve sağa dönüş sinyali; sağ uzun far; sol kısa far; ön sol sis farı |
| 17 | 30 | Silecek motoru, düşük hız |
| 18 | 30 | Silecek motoru, yüksek hız |
| 19 | 20 | Park ısıtıcısı; yardımcı ısıtıcı |
| 20 | 10 | Xen10 viraj farı yükseltme farları, sağ |
| 21 | – | – |
| 22 | 30 | Yıkayıcı pompası, ön cam |
| 23 | – | – |
| 24 | 20 | Geçiş için flaş; uzun farlar, sağ ve sol (sadece gündüz yanan farları olan araçlar için) |
| 25 | 20 | Amplifikatör, ses sistemi II |
| 26 | 30 | Sol ön gösterge; ön sol park lambası; ön sağ sis lambası; sağ kısa huzme; sol uzun far |
| 27-37 | MAKSİ | – |
| R1 | Yıkayıcı pompası, ön cam |
| R2 | – |
| R3 | – |
| R4 | – |
| R5 | geçiş için flaş |
| R6 | korna çalmak |
| R7 | – |
| R8 | marş |
| R9 | Silecekler AÇIK / KAPALI |
| R10 | Yıkama sıvısı pompası, arka cam |
| R11 | Ateşleme +15 |
| R12 | Ön cam silecekleri, yüksek / düşük hız |
| R13 | – |
| R14 | Yıkayıcı pompası, farlar |
| R15 | – |
| R16 | – |
Akünün önündeki sigorta kutusu
| Olumsuzluk. | Amplifikatör. | Bir işlev |
|---|---|---|
| 1 | – | Hava pompası, ikincil hava |
| 2 | 20 | Benzin pompası; ön ısıtmalı oksijen sensörleri (lambda probu) |
| 3 | 10 | Klima kompresörü |
| 4 | 30 | Ana röle |
| Röle : | ||
| 1 – | ||
| 2 – A / C kompresörü | ||
| 3 – Ön ısıtmalı oksijen probları (lambda probu) | ||
| 4 – Ana röle, motor (ECM/EVAP/enjektörler) |
