Bu yazıda, 1998’den 2003’e kadar üretilen ilk nesil Saab 9-3’ü ele alıyoruz. Burada
Sigorta düzeni Saab 9-3 1998-2002
Sigorta kutusu konumu

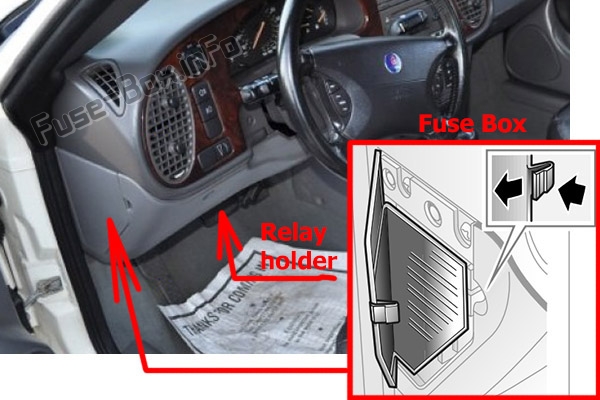

Sigorta kutusu, ön panelin sürücü tarafındaki kapağın arkasında bulunur.
Röle taşıyıcısı, direksiy10 simidinin yanında gösterge panelinin altında bulunur.

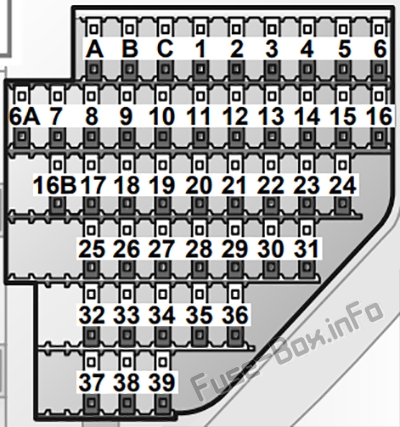

Sigorta kutusunun şeması
İç sigorta kutusundaki sigorta yerleşimi
| Numara. | amper | Bir işlev |
|---|---|---|
| A | – | Kullanılmamış |
| B | 10 | Stop lambaları, römork |
| C | 30 | Kabin üfleyici, ACC |
| 1 | 30 | Elektrikli ısıtmalı arka cam ve aynalar |
| 2 | 20 | Yön göstergeleri |
| 3 | 30 | Kabin fanı, Klima |
| 4 | 15 | bagaj lambası; ışık anahtarı; elektrikli radyo anteni |
| 5 | 30 | Elektrikli ön koltuk sağ |
| 6 | 30 | çakmak |
| 6A | 7.5 | Otomatik şanzıman |
| 7 | 30 | Arka cam, aynalar, açılır tavan operatörleri |
| 8 | 15 | Arka cam sileceği |
| 9 | 7.5 | ACC paneli |
| 10 | 10 | 1998-2000: Kullanılmıyor; 2001-2002: Korna |
| 11 | 7.5 | ZAR / İKİ KEZ |
| 12 | 20 | Stop lambaları ; ön sis farları |
| 13 | 15 | Tanı; radyo |
| 14 | 30 | 1998-2000: Ön cam motorları; 2001-2002: Ön cam motorları; açılır tavan (açılabilir) |
| 15 | 20 | Bütün gün ışıklar |
| 16 | 30 | Elektrikli ön koltuk, sol |
| 16B | 30 | K10trol modülü, motor yönetim sistemi |
| 17 | 15 | 1998-2000: ZAR / İKİ KEZ; enstrümanlar; elektrikle k10trol edilen sürücü koltuğu için hafıza;
2001-2002: K10trol modülü, motor yönetim sistemi; AÇIK / İKİ KEZ; ana pano / SID; elektrikle k10trol edilen sürücü koltuğu hafızası; Telef10; hız regülatörü |
| 18 | 10 | hava yastığı |
| 19 | 10 | 1998-2000: ABS; AC; arka sis lambası;
2001-2002: ABS; AC; arka sis lambası; anahtarı, arka sis lambası |
| 20 | 20 | 1998-2000: Elektrikli ısıtma, ön koltuklar;
2001-2002: Elektrikli ısıtma, ön koltuklar; şalter, elektrikle ısıtılan arka cam |
| 21 | 10 | 1998-2000 : Klima manuel ; kapot (Cabriolet);
2001-2002: Anahtar, manuel klima; açılır tavan (açılabilir) |
| 22 | 15 | Hız regülatörü; yön göstergeleri |
| 23 | 20 | Açılır tavan (Cabrio); Telef10 |
| 24 | 7.5 | Radyo |
| 25 | 30 | 1998-2000: Merkezi kilitleme;
2001-2002: Merkezi kilitleme; amplifikatör |
| 26 | 30 | K10trol modülü, motor yönetim sistemi; ateşleme kaseti |
| 27 | 15 | Uzun huzmeli flaş; CAC |
| 28 | 10 | 1998-2000: Motor yönetim sistemi;
2001-2002: K10trol modülü, motor yönetim sistemi |
| 29 | 10 | Sağ park lambası; Plakalı ışık plakası |
| 30 | 10 | Sol park lambası |
| 31 | 20 | ters ışık; ön cam silecekleri; far huzmesi uzunluk ayarı |
| 32 | 15 | Benzin pompası |
| 33 | 15 | Elektrikli arka koltuk ısıtıcısı |
| 34 | 10 | SID; k10trol modülü; Otomatik şanzıman |
| 35 | 15 | AÇIK / İKİ KEZ; ana gösterge paneli; İç aydınlatma |
| 36 | 10 | Röle, marş |
| 37 | 15 | 1998-2000: Kullanılmıyor; 2001-2002: Evde kutu |
| 38 | 25 | Oksijen probu (lambda probu) |
| 39 | – | – |

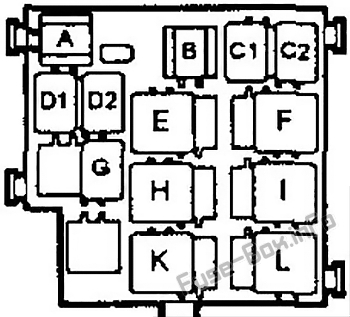

Röle desteği
| Madde | Bir işlev |
|---|---|
| A | Elektrikli arka koltuk ısıtıcısı |
| B | Geri vites lambası, otomatik şanzımanlı arabalar |
| C1 | – |
| C2 | Kilitleme motoru, bagaj kapağı |
| D1 | Arka cam sileceği |
| D2 | Arka cam yıkama |
| VE | K10tak anahtarı |
| F | – |
| G | 1998-2001: Ön cam silecekleri (aralıklı) |
| G1 | 2002 : Renk |
| G2 | 2002: Ön cam silecekleri (aralıklı) |
| H | Arka cam ısıtıcısı |
| dır-dir | Benzin pompası |
| J | – |
| K | Röleyi başlat |
| NS | Ana röle (enjeksiy10 sistemi) |

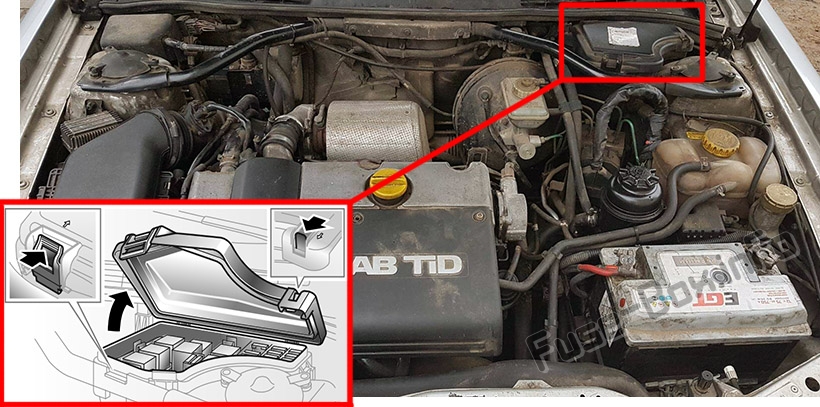

Sigorta kutusu konumu

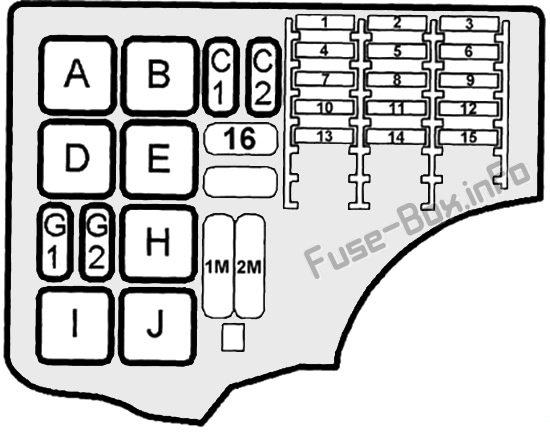

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amper | Bir işlev |
|---|---|---|
| 1 | 10 | 1998-2001: Korna; 2002: kullanılmadı |
| 2 | 15 | Ön sis farları |
| 3 | 40 | Radyatör fanı, düşük hız |
| 4 | 10 | Vakum pompası |
| 5 | 15 | A / C-kompresör |
| 6 | 10 | Sol kısa far |
| 7 | 10 | Sağ kısa huzme |
| 8 | 10 | Sol uzun far |
| 9 | 10 | Sağ uzun far |
| 10 | 7.5 | Far silecekleri |
| 11 | – | Kullanılmamış |
| 12 | – | Ek ışıklar |
| 13 | 7.5 | 1998-2001: APC; 2002: kullanılmadı |
| 14 | 10 | Ek ısıtma; su pompası (Avrupa) |
| 15 | 15 | Ek ısıtma (Avrupa) |
| 1 mily10 | 30 | Radyatör fanı, yüksek hız |
| 2 mily10 | 50 | karın kasları |
| A | Farlar | |
| B | Yüksek ışın | |
| C1 | Ek ısıtma (Avrupa) | |
| C2 | Vakum pompası (Turbo aut.) | |
| NS | Radyatör fanı, düşük hız | |
| VE | Lamba k10trolü (filaman m10itör, ön) | |
| F1 | – | Kullanılmamış |
| F2 | – | Kullanılmamış |
| G1 | 1998-2001: Korna; 2002: Far silecekleri |
|
| G2 | Ön sis farları | |
| H | Kullanılmamış | |
| dır-dir | Radyatör fanı, yüksek hız | |
| J | Klima kompresörü |
