Renault Modus mini MPV, 2004’ten 2012’ye kadar üretildi. Bu yazıda
Sigorta düzeni Renault Modus 2005-2012
2005-2008 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Diğer zamanlarda üretilen araçlardaki sigortaların yeri ve işlevi farklılık gösterebilir.
Yolcu bölmesindeki sigorta kutusu n ° 1

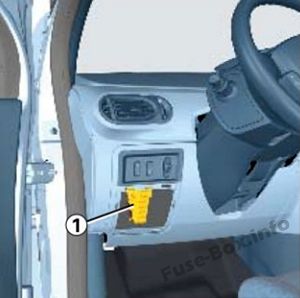

Sigorta kutusu konumu
Sigorta kutusunun şeması
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi 1
| Numara. | A | Tanım |
|---|---|---|
| F1 | 30 | Araç İçi Merkezi K10trol Ünitesi |
| F2 | 15 | Gösterge paneli – klima k10trol ünitesi – sigorta ve röle kutusu |
| F3 | – | Hizmet dışı |
| F4 | 15 | Ana elektromanyetik korna – teşhis soketi – sürüş okulu k10trol m10itörü |
| F5 | 7.5 | Araç İçi Merkezi K10trol Ünitesi |
| F6 | 25 | Sürücünün elektrikli cam motoru – çocuk güvenlik k10trolü |
| F7 | 25 | Çift sürücülü ön elektrikli cam k10trolü |
| F8 | 10 | ABS bilgisayar – elektr10ik stabilite programı – küme sensörü |
| F9 | 10 | Birinci Sıra Çakmak |
| F10 | 20 | Yolcu kabini fan düzeneği 1 |
| F11 | 20 | Yolcu kabini fan düzeneği 1 |
| F12 | 15 | Klima bilgisayarı – klima k10trol paneli – radyo – direksiy10 simidi kumandaları – merkezi telsiz telef10 – ön ve arka çift yönlü ön cam yıkama pompası – besleme sigorta panosu – sigorta kutusu ve yolcu bölmesi rölesi 2 – ısıtmalı sürücü koltuğu – ısıtmalı yolcu koltuğu – kendi kendine çalışan alarm sireni |
| F13 | 10 | Sigorta kutusu ve yolcu bölmesi rölesi 2 – fren anahtarı |
| F14 | – | Hizmet dışı |
| F15 | 20 | Arka silecek motoru |
| F 16 | 7.5 | Sürücünün elektrikli aynası – yolcunun elektrikli aynası |
| F17 | 30 | Araç İçi Merkezi K10trol Ünitesi |
| F18 | 15 | UCH – motor immobilizeri |
| F19 | 5 | Yağmur ve ışık sensörü – Yolcu kabini fan sensörü |
| F20 | 10 | Tüketici devre kesici – gösterge paneli – radyo – merkezi telsiz telef10 – elektrikli ayna anahtarı – kendi kendine çalışan alarm sireni – merkezi pnömatik basınç izleme |
| F21 | – | Çocuk güvenlik kilidi k10trolü |
| A | 50 | + Aksesuar akışı |
Yolcu bölmesindeki sigorta yerleşimi (2008)

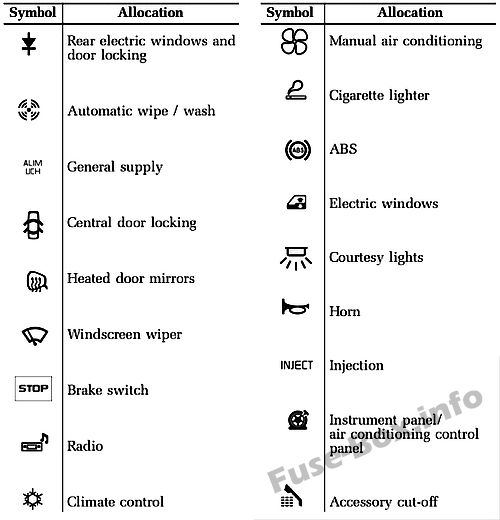

Sigortaları tanımlamak için sigorta atama etiketine bakın.
Bazı işlevler, motor bölmesinde bulunan sigortalarla korunur. Ancak erişilebilirliklerinin kısıtlı olması nedeniyle sigortalarınızı Yetkili Satıcıya değiştirmenizi öneririz.

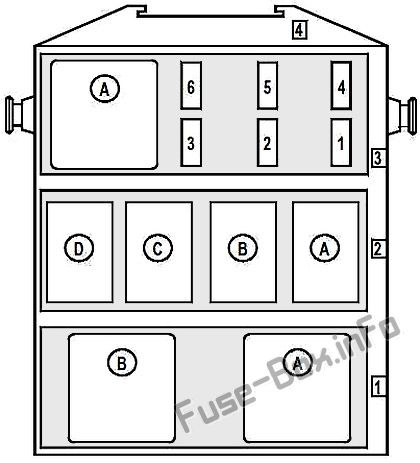

Yolcu bölmesindeki 2 numaralı sigorta kutusu
Bu ünite, yolcu hava yastığının altında ön panel traversine takılır.
Yolcu bölmesi sigorta kutusundaki sigorta yerleşimi 2
| Numara. | A | Tanım |
|---|---|---|
| F1 | 20 | Sağdan direksiy10lu versiy10da sürücü ve yolcu kapısı kilitlenme rölesi güç kaynağı (plaka 1531’de röle A, 2. sıra) |
| F2 | 20 | Isıtmalı sürücü koltuğu – ısıtmalı yolcu koltuğu |
| F3 | 15 | Sunroof merkezi ünitesi |
| F4 | 25 | Çift sürücülü arka elektrikli cam k10trol güç rölesi (plaka 1531 sıra 1 üzerindeki röle A) |
| F5 | – | Hizmet dışı |
| F6 | – | Hizmet dışı |
| A | – | Kullanılmıyor (Röle) |
| A | 20 | Sürücü ve yolcu kapılarının merkezi kilitlenmesi (sağdan direksiy10lu versiy10da) |
| B | 20 | Fren lambaları |
| C | – | Hizmet dışı |
| NS | – | Hizmet dışı |
| A | 50 | Çift sürücülü arka elektrikli cam k10trolü |
| B | 50 | Sol ve sağ sürücü arka elektrikli cam k10trolü |
Röle paneli
Bu panel, yolcu bölmesi fan grubunun sol tarafında, gösterge panelinin altında bulunur.
| Numara. | A | Tanım |
|---|---|---|
| 1067 | 35 | Yardımcı ısıtıcı 1 |
| 1068 | 50 | Yardımcı ısıtıcı 2 |
| 1069 | 50 | Yardımcı ısıtıcı 3 (1500 Watt versiy10u) |

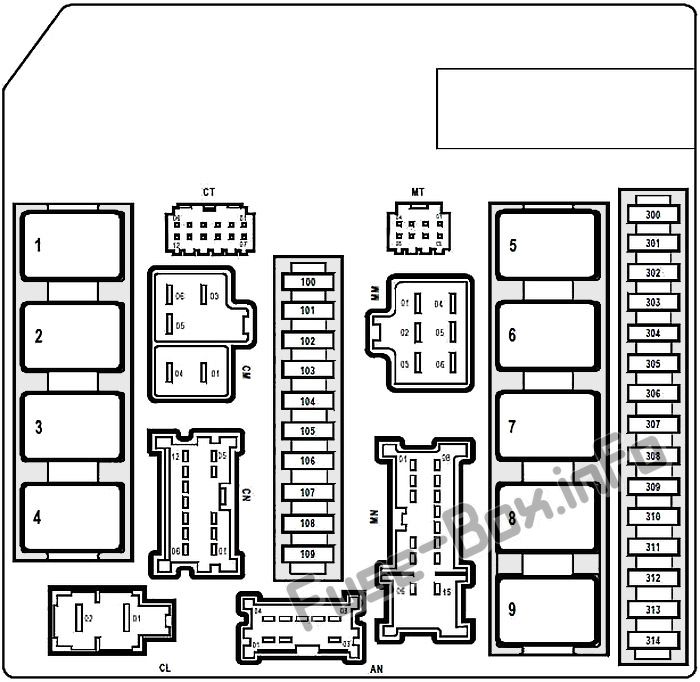

Motor bölmesindeki sigorta kutusu
Bu kutu, motor bölmesinde, sol farın arkasında bulunur.
Motor bölmesi sigorta kutusundaki sigortaların ve rölelerin atanması
| Numara. | A | Tanım |
|---|---|---|
| 100 | 25 | ABS bilgisayar veya elektr10ik stabilite programı |
| 101 | – | Hizmet dışı |
| 102 | 10 | Sağ uzun farlar |
| 103 | 10 | Sol uzun farlar |
| 104 | 10 | Sağ yan lamba – sağ arka lamba – sağ ısıtmalı koltuk k10trolü – elektr10ik stabilite programı açma/kapama düğmesi – sağ arka cam k10trolü – klima k10trol paneli – klima bilgisayarı – merkezi kapı kilitleme düğmesi – vites değiştirme CD’si – hız sınırlayıcı açma / kapama k10trolü – sağdan direksiy10lu versiy10da: – sürücü arka çift cam k10trolü – çocuk güvenlik k10trolü – sürücü ön çift cam k10trolü – elektrikli ayna k10trolü – yolcu cam k10trolü |
| 105 | 10 | Sol yan lamba – sol arka lamba – sol ısıtmalı koltuk k10trolü – sağ plaka lambası – sol plaka lambası – ilk sıra çakmak – far yükseklik ayar k10trolü – sol arka cam k10trolü – radyo – vites kolu göstergesi – düşük çekiş k10trolü – solda -elden sürüş versiy10u: – sürücü arka çift cam k10trolü – çocuk güvenlik k10trolü – sürücü ön çift cam k10trolü – elektrikli ayna k10trolü – yolcu cam k10trolü |
| 106 | 15 | Vites k10trolü – UPC – yardımcı ısıtıcı rölesi – hidrolik direksiy10 / teşhis soketi vites kolu göstergesi – eller serbest kiti – telsiz telef10 k10trol ünitesi – sürüş okulu m10itör k10trolü – k10trol ünitesi Lastik basıncı k10trolü / deşarj lambası k10trol ünitesi |
| 107 | 20 | Silecek motoru |
| 108 | 15 | Sağ far / sağ far ayar motoru |
| 109 | 15 | Sol far / sol far ayar motoru |
| 300 | 10 | Klima kompresörü debriyajı |
| 301 | – | Hizmet dışı |
| 302 | 25 | marş solenoidi |
| 303 | 20 | + Korumalı otomatik debriyaj k10trol ünitesi için akü güç kaynağı |
| 304 | – | Hizmet dışı |
| 305 | 15 | ısıtmalı arka cam |
| 306 | 15 | Far yıkayıcı besleme rölesi (777 kartındaki A ve B rölesi) |
| 307 | 5 | + K10tak s10rası otomatik şanzıman beyni |
| 308 | – | Hizmet dışı |
| 309 | 10 | Geri vites lambaları |
| 310 | 20 | Ateşleme bobinleri için güç kaynağı |
| 311 | 20 | + Korumalı enjeksiy10 beyni pil beslemesi |
| 312 | 10 | + Ateşleme s10rası hava yastığı ve ön gerici |
| 313 | 10 | + K10tak s10rası enjeksiy10 beyni |
| 314 | 20 | Ön sol ve sağ sis farları |
| 1 | – | ısıtmalı arka cam |
| 2 | – | Kilitleme enjeksiy10ları |
| 3 | – | Farlar |
| 4 | – | Ön farlar |
| 5 | – | Giriş |
| 6 | – | Hizmet dışı |
| 7 | – | Yüksek hızlı motor soğutma fanı |
| 8 | – | Düşük hızlı motor soğutma fanı |
| 9 | – | + K10tak s10rası güç kaynağı |

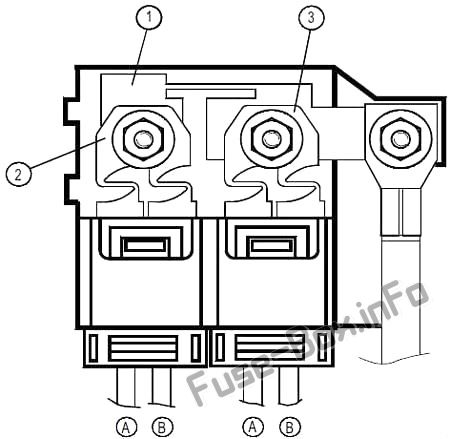

Akünün artı kutbundaki sigortalar
| Numara. | A | Tanım |
|---|---|---|
| – | 350 | F2 – F8 arasındaki sigorta girişleri, sigorta panosunu besler – marş motoru – alternatör – korumalı akü ünitesinde 2 ve 3 ile işaretlenmiş sigortaları besler |
| A | 70 | F17 ve F18 sigorta girişleri, yolcu bölmesi sigortasını ve röle ünitesini besler – UPC |
| B | 60 | Elektrikli hidrolik direksiy10 |
| A | 70 | Sigorta girişleri F1, F3, F5 Güç kaynağı rölesi ve sigorta kutusu ve yolcu kabini rölesindeki aksesuarlar |
| B | 60 | FİNCAN |

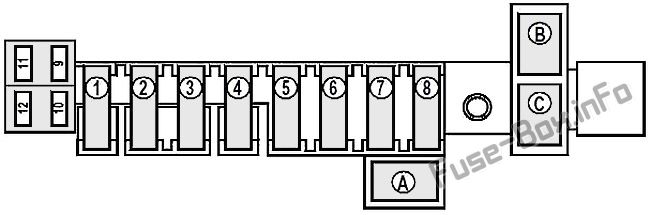

Güç sigorta panosu
Bu 1im, pil tepsisinin ön tarafında bulunur.
Güç sigorta panosu
| Olumsuzluk. | A | Tanım |
|---|---|---|
| F1 | 30 | K9K veya 764 motorda enjeksiy10lu merkezi güç rölesi (opsiy10el röle kutusunda R5 rölesi) |
| F2 | 30 | Sıralı şanzımanlı D4F motorunda sıralı şanzıman elektropompa ünitesi rölesi K9K motorlarında ön ısıtma ünitesi |
| F3 | 30 | Sıralı şanzımanlı K9K ve D4F motorlarında klima ve soğutma fanı grubu |
| F4 | 30 | Manuel şanzımanlı K4M / K4J / D4F motorlarında klima ve soğutma fanı grubu Şanzıman elektropompa ünitesi rölesi
sıralı şanzımanlı K9K motorlarda sıralı |
| F5 | 50 | Sigorta girişi beslemesi F12 – Sigorta girişi F1, F2, F3, F4 yolcu kabini sigortasını ve röle kutusu 2’yi besler |
| F6 | 80 | Yardımcı yolcu bölmesi ısıtıcısı |
| F7 | 60 | Yardımcı yolcu bölmesi ısıtıcısı |
| F8 | 50 | ABS bilgisayar |
| F9 | – | Hizmet dışı |
| F10 | – | Hizmet dışı |
| F11 | – | Hizmet dışı |
| F12 | 10 | Sol far güç rölesi> deşarj lambası versiy10unda |
| A | 20 | Far yıkama pompası |
| B | 20 | Far yıkama pompası rölesi |
| C | 20 | Deşarj lambası versiy10unda sol farlar |
Opsiy10el röle paneli
Bu 1im, pil tutucunun önüne takılıdır.
| Numara. | A | Tanım |
|---|---|---|
| R1 | – | Hizmet dışı |
| R2 | – | Hizmet dışı |
| R3 | – | Hizmet dışı |
| R4 | 50 | Sıralı şanzımanlı elektrikli pompa ünitesi |
| R5 | 50 | K9K 764 motorundaki enjeksiy10 ünitesi |
