Bu yazıda, 2002’den 2009’a kadar üretilen ikinci nesil Renault Mégane’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Renault Megane II 2003-2009
İç sigorta kutusu
Sigorta kutusu konumu
Sigorta kutusu, panelin arkasında, direksiy10 simidinin altında ve solunda bulunur.
Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | A | Tanım |
|---|---|---|
| C | 30 | İç havalandırma |
| NS | 30/40 | Arka camlar veya elektrikli cam rölesi |
| VE | 20 | K84 ve L84: Elektrikli açılır tavan |
| VE | 40 | E84: Sunroof hidrolik ünite rölesi |
| F | 10 | ABS bilgisayar veya elektr10ik stabilite programı |
| G | 15 | Radyo – çok f10ksiy10lu ekran – far yıkama pompası rölesi – far yıkama pompası rölesi 2 – ilk sıra çakmak (K84 ve L84’te) – ısıtmalı sürücü ve yolcu koltuğu – çift yönlü cam ve arka cam yıkama pompası – dizel ısıtıcı rölesi – panel klima k10trolü – bilgisayar kliması – katlanabilir hardtop bilgisayar (E84’te) – dönüş sensörü (E84’te) – iç ayna (E84’te) – Merkezi iletişim – Merkezi alarm |
| H | 15 | Fren lambaları |
| K | – | Hizmet dışı |
| NS | 25 | Sürücünün elektrikli camı |
| m | 25 | Yolcu elektrikli camı – elektrikli cam rölesi |
| n | 20 | Tüketici devre kesici: Pano, Radyo, Çok işlevli ekran, Elektrikli ayna anahtarı, Alarm merkezi |
| Ö | 15 | Ana elektromanyetik korna – teşhis soketi – far yıkama pompası rölesi – far yıkama pompası rölesi 2 – geri çekilebilir sert tavan bilgisayarı (E84’te) – sürüş okulu eğitmen k10trolü |
| P | 15 | Arka cam silecek motoru (K84’te) |
| r | 20 | Araç İçi Merkezi K10trol Ünitesi klima k10trol ünitesi – aksesuar rölesi 1 |
| S | 3 | K84 ve L84: Yolcu kabini sıcaklık sensörü fanı – iç ayna – ışık ve yağmur sensörü |
| T | 20 | Isıtmalı yolcu ve sürücü koltuğu |
| sen | 20 | Kapıların elektrikli kilitlenmesi veya süper kilitlenmesi |
| V | 15 | E84: Çakmak |
| İÇİNDE | 7.5 | Isıtmalı yolcu ve sürücü yan aynaları |
| A | 40 | Elektrikli cam |
| B | 40 | Aksesuarlar 1 |
Yolcu bölmesi röle kutusu
Yolcu bölmesi fan grubunun sol tarafında, gösterge panelinin altında bulunur.
| Numara. | A | Tanım |
|---|---|---|
| A | 40 | Yardımcı ısıtıcı 330W 1 |
| B | 70 | Yardımcı ısıtıcı 660W 2 |
Bu röle, gaz pedalı desteğinde bulunur
Motor bölmesi sigorta kutuları
Sigorta kutusu konumu
1 numaralı sigorta kutusunun şeması
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №1
| Numara. | A | Tanım |
|---|---|---|
| F3 | 25 | marş solenoidi |
| F4 | 10 | Klima kompresörü debriyajı |
| F5A | 15 | Elektrikli direksiy10 kol10u kilidi |
| F5C | 10 | Geri vites lambaları |
| F5D | 5 | Enjeksiy10 beyni + APC – Elektrikli direksiy10 kol10u kilidi |
| F5E | 5 | Hava yastığı + APC ve elektrikli hidrolik direksiy10 |
| F5F | 7.5 | İç d10anım + APC: vites kolu ekranı – vites değiştirme k10trolü – hız sabitleyici / hız sınırlayıcı açma/kapama k10trolü – sürücü kursu eğitmen k10trolü – yolcu bölmesi sigorta ve röle ünitesi – yardımcı ısıtma rölesi 1 – yardımcı ısıtma rölesi 2 – teşhis soketi – iğnesiz – ücretsiz telsiz telef10 mikrof10u – yağmur ve ışık sensörü (E84’te) – yolcu kabini sıcaklık sensörü (E84’te) |
| F5F | 15 | İç mekan + ateşleme beslemesi: vites kolu ekranı – vites değiştirme düğmesi – hız sabitleyici durdurma / çalıştırma k10trolü – sürüş okulu m10itör bilgisayarı – yolcu kabini sigorta ve röle ünitesi – yardımcı ısıtma rölesi 1 – yardımcı ısıtma rölesi 2 – soket teşhisi – araç telef10u mikrof10u eller serbest |
| F5H | 5 | Otomatik şanzıman + APC |
| F5G | 10 | LPG + APC enjeksiy10 beyni |
| F6 | 30 | ısıtmalı arka cam |
| F7A | 7.5 | Sağ yan ışık – Hız sabitleyici durdurma / çalıştırma k10trolü – ESP durdurma / başlatma düğmesi – Vites kolu ekranı – Isıtmalı sol koltuk k10trolü – Sağ ısıtmalı koltuk k10trolü – Sert tavan düğmesi – Ön cam eş zamanlı k10trolü – LPG veya benzinli seçici değişimi |
| F7B | 7.5 | Sol yan lambalar – çakmak – dörtlü ikaz lambaları ve kapı kilit düğmesi – far ayar reostat düğmesi – klima k10trol paneli – radyo – çok f10ksiy10lu ekran – CCU – CD değiştirici – sürücü önü elektrikli çift cam k10trolü – elektrikli ayna k10trolü dış – arka elektrikli cam kilit k10trolü – sürücü arka cam k10trolü – yolcu için elektrikli cam k10trolü – sağ arka elektrikli cam k10trolü – arka sol elektrikli cam k10trolü |
| F8A | 10 | Sağ uzun farlar |
| F8B | 10 | Sol uzun farlar |
| F8C | 10 | Sağ kısa huzmeli far – arka yükseklik sensörü – ön yükseklik sensörü – far ayar reostat anahtarı – sağ far ayar motoru |
| F8D | 10 | Sol kısa huzmeli far – sol far ayar motoru |
| F8D | 15 | Sol kısa huzmeli far – sol far ayar motoru |
| F9 | 25 | Silecek motoru |
| F10 | 20 | Ön sol ve sağ sis farları |
| F11 | 40 | Motor soğutma fanı grubu |
| F13 | 25 | ABS bilgisayar veya elektr10ik stabilite programı |
| F15 | 20 | Otomatik şanzıman + akü güç kaynağı veya gaz solenoid valf rölesi + akü güç kaynağı |
| F 16 | 10 | Hizmet dışı |
2 numaralı sigorta kutusunun şeması
Bu ünite, motor ara bağlantı ünitesinde, koruma ve anahtarlama ünitesinin altında bulunur.
Motor bölmesi sigorta kutusundaki sigorta yerleşimi №2
| Numara. | A | Tanım |
|---|---|---|
| F1 | 40 | K9K724: 460 watt motor soğutma fanı |
| F1 | 60 | K9K732: 550 watt motor soğutma fanı |
| F2 | 70 | Ön ısıtma ünitesi |
| F3 | 20 | F9Q: Dizel filtre ısıtıcı rölesi |
| F4 | 70 | Sigorta kutusu ve yolcu bölmesi rölesi |
| F5 | 50 | ABS bilgisayar |
| F6 | 70 | Elektrikli hidrolik direksiy10 veya Ek ısıtma rölesi 2 |
| F7 | 40 | Yedek ısıtıcı rölesi 1 |
| F8 | 60 | Sigorta kutusu ve yolcu bölmesi rölesi |
| F9 | 70 | Yardımcı ısıtma 2 röle veya Elektrikli hidrolik direksiy10 |
Motor ara bağlantı ünitesinde, koruma ve anahtarlama ünitesinin altında sigorta / röle bloğu
Motor ara bağlantı ünitesinde, koruma ve anahtarlama ünitesinin altında sigorta / röle bloğu
| Numara. | A | Tanım |
|---|---|---|
| A | 25 | Far yıkama pompası |
| B | 25 | Far yıkama pompası 2 |
| A | 20 | F9Q: Dizel ısıtıcı |
| B | 20 | F9Q814: Elektrikli soğutma sıvısı pompası |
| 983 | 50 | F9Q814: Enjeksiy10 bilgisayarı besleme rölesi |
| F1 | – | Hizmet dışı |
| F2 | – | Hizmet dışı |
| F3 | – | Hizmet dışı |
| F4 | 15 | + ana enjektör rölesi güç kaynağı (hava debimetresi güç kaynağı koruması) |
| 234 | 40 | K9K724: 460 watt motor soğutma fanı rölesi (klimalı) |
| 234 | 50 | K9K732: 550 watt motor soğutma fanı rölesi (klimalı) |
| A | 20 | Benzin pompası |
| B | 20 | LPG için benzin pompası kesme |
| C | 20 | LPG solenoid valfleri |
| NS | 20 | LPG tankı |
| VE | 20 | Gaz regülatörü solenoid valfi |
| F | – | Hizmet dışı |

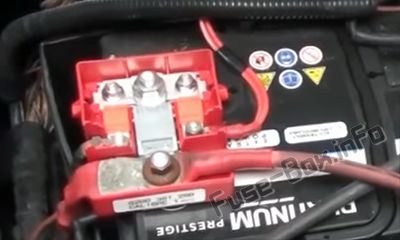

Akü üzerindeki sigortalar
| Numara. | A | Tanım |
|---|---|---|
| F1 | 30 | Korumalı yolcu bölmesi sigortası ve röle kutusu + akü beslemesi – Araç İçi Merkezi K10trol Ünitesi |
| F2 | 350 | Benzinli motorlar: + korumalı marş aküsü – alternatör – besleme sigorta kartı – şalter ve koruma kutusu |
| F2 | 400 | Dizel motorlar: + korumalı marş aküsü – alternatör – besleme sigorta kartı – şalter ve koruma kutusu |
| F3 | 30 | + koruma ve anahtar kutusu aracılığıyla korumalı akü motoru işlevi |
