Bu yazıda, 2002’den 2014’e kadar üretilen dördüncü nesil Renault Espace’i ele alıyoruz. Burada
Sigorta düzeni Renault Espace IV 2003-2014

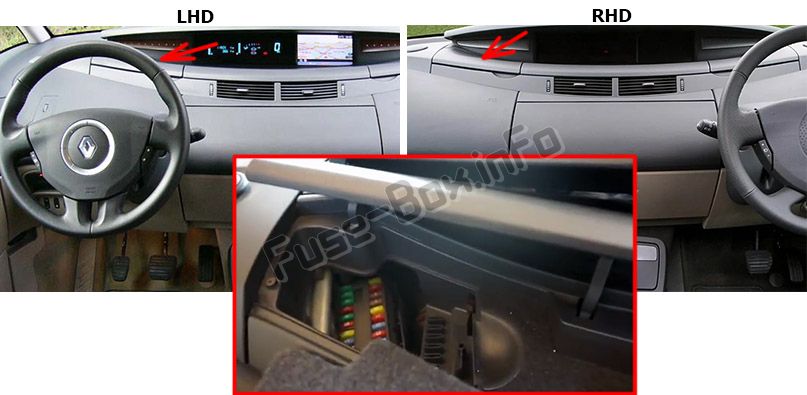

Yolcu bölmesi

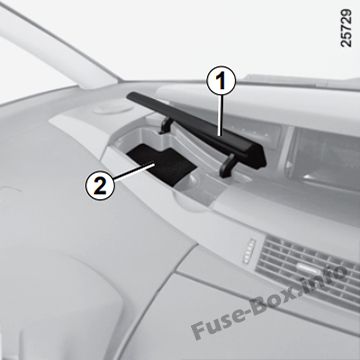

Kapak 1’i açın, ardından kapak 2’yi kaldırın. Sigortaları belirlemek için kapak 2’nin altındaki sigorta atama etiketine bakın.

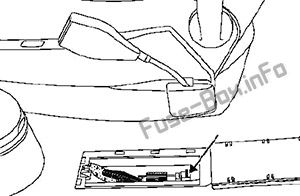

Tüketici kesme sigortası
Ön koltukların arasında, kapağın altında bulunur.

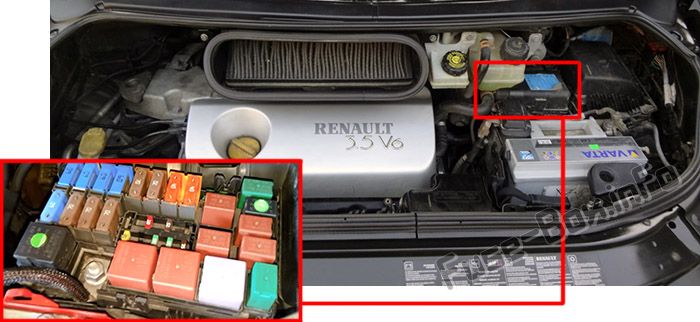

Motor bölmesi sigorta kutusu

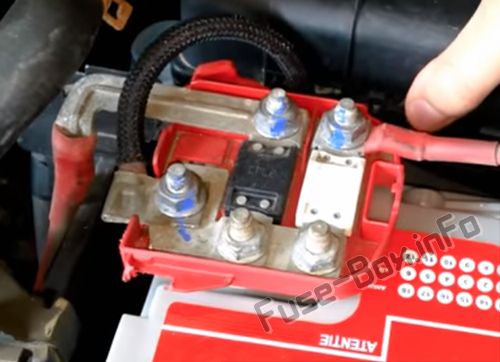

Ana sigortalar
Pil üzerinde bulunur.
2003, 2004, 2005, 2006
Yolcu bölmesi

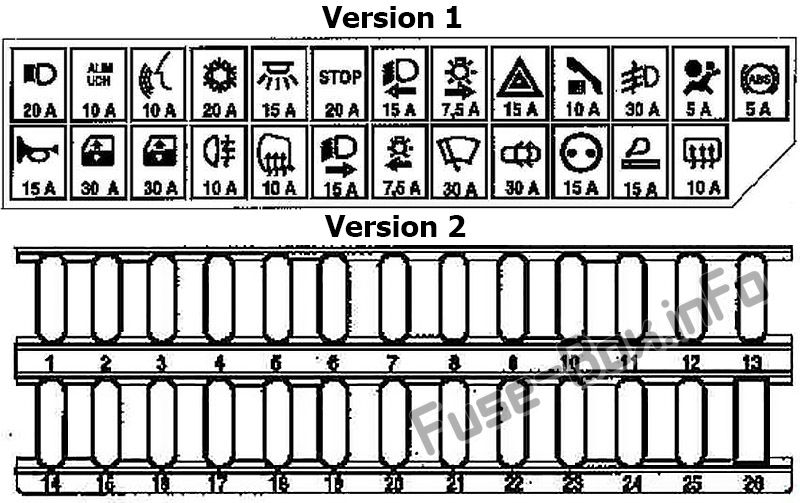

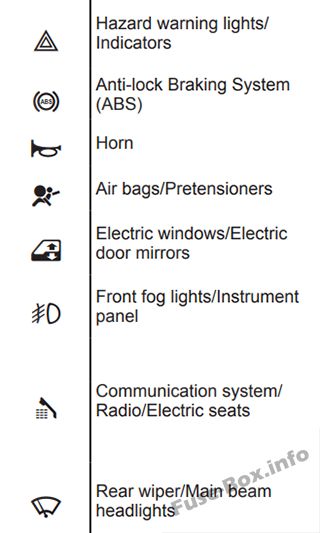

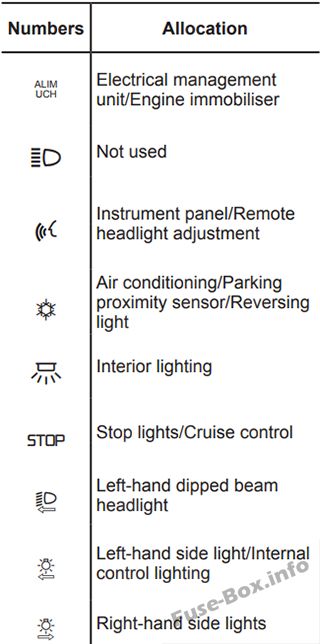

Yolcu bölmesindeki sigortaların atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | – | Kullanılmamış |
| F2 | 10 | Araç İçi Merkezi K10trol Ünitesi güç kaynağı – Kart okuyucu – Başlat düğmesi – Otomatik park freni |
| F3 | 10 | Ses sentezleyici – Xen10 lamba huzmesinin ayarlanması – Gösterge panelleri – Buğu giderme jetleri – Far ayar kadranı |
| F4 | 20 | Geri vites lambaları – Isıtma ve klima – Park yardımı – + K10tak s10rası alarm sinyali – Işık k10trol düğmesi – Yağmur sensörü – Elektrokromik dış aynalar – Klima kompresörü – Silecek motoru sinyali |
| F5 | 15 | Zamanlanmış iç aydınlatma |
| F6 | 20 | Fren lambaları – Silecek kolu – Teşhis soketi – Çocuk güvenlik uyarı ışığı – Arka elektrikli kilit uyarı ışığı – Elektrikli cam anahtar aydınlatması – Hız sabitleyici – Eller serbest kiti bağlantısı |
| F7 | 15 | Sol kısa huzme – Xen10 lamba k10trol ünitesi – Işın ayar motoru |
| F8 | 7.5 | Sağ yan ışık |
| F9 | 15 | Tehlike uyarı ışıkları ve göstergeleri |
| F10 | 10 | İletişim sistemi – Radyo – Sürüş konumu hafızası – Koltuk rölesi – Arka cam güç kaynağı |
| F11 | 30 | Ses sentezleyici – Pano – Ön sis farları – Klima |
| F12 | 5 | Hava yastıkları ve ön gerdiriciler |
| F13 | 5 | ABS hesaplayıcı – Elektr10ik Stabilite Programı |
| F14 | 15 | Sesli alarm (bip) |
| F15 | 30 | Sürücü tarafı ön cam – Elektrikli dış aynalar |
| F 16 | 30 | Yolcu elektrikli cam |
| F17 | 10 | Arka sis farları |
| F18 | 10 | Isıtmalı dış aynalar |
| F19 | 15 | Sağ kısa huzme |
| F20 | 7.5 | Sol konum lambası – Aydınlatma kısıcı ve torpido gözü – Plaka aydınlatması – Çakmak aydınlatması – Kapılar ve dörtlü flaşör hariç anahtar aydınlatması – Park freni k10trol aydınlatması |
| F21 | 30 | Uzun farlar ve arka silecek |
| F22 | 30 | Merkezi kapı kilitleme |
| F23 | 15 | K10sol aksesuar prizleri |
| F24 | 15 | çakmak |
| F25 | 10 | Direksiy10 kol10u kilidi, Isıtmalı arka cam rölesi güç kaynağı |

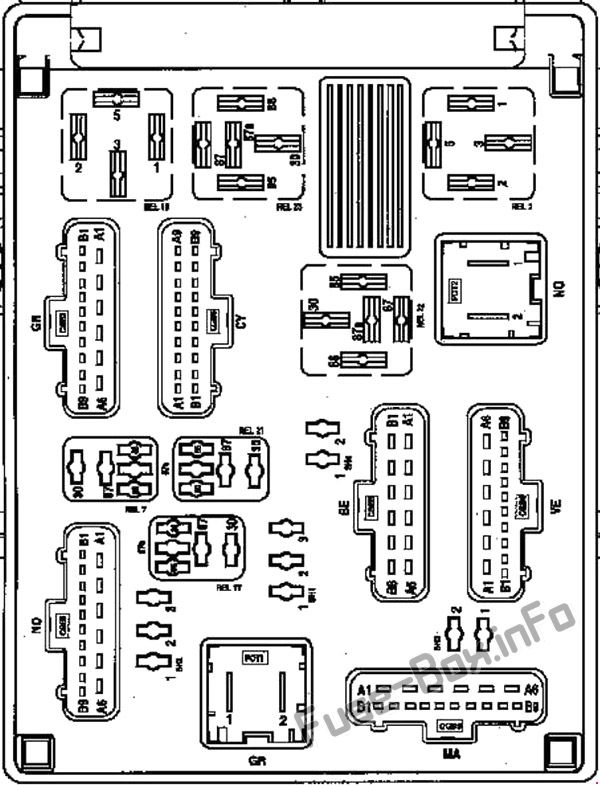

Röle
| Numara. | Röle |
|---|---|
| R2 | ısıtmalı arka cam |
| R7 | Ön sis farları |
| R9 | silecek |
| R10 | silecek |
| R11 | Arka cam – Geri vites lambaları |
| R12 | Kilit |
| R13 | Kilit |
| R18 | Zamanlanmış iç aydınlatma |
| R19 | röle plakası |
| R21 | Sessize alma başlangıcı |
| R22 | Araç İçi Merkezi K10trol Ünitesi – + ateşlemeden s10ra |
| R23 | Aksesuarlar, radyo s10radan takılmış – Arka elektrikli cam |
| SH1 | Arka elektrikli cam |
| SH2 | Ön elektrikli cam |
| SH3 | Bütün gün ışıklar |
| SH4 | Bütün gün ışıklar |
Tüketici kesme sigortası
Tüketici kesme sigortası (20A): Teşhis prizi – Radyo – Koltuk hafızası yardım bilgisayarı – Saat-dış sıcaklık tertibatı – Navigasy10 yardım bilgisayarı – Merkezi iletişim ünitesi – Alarm bağlantısı – Pnömatik basınç alıcısı
Makine bölümü

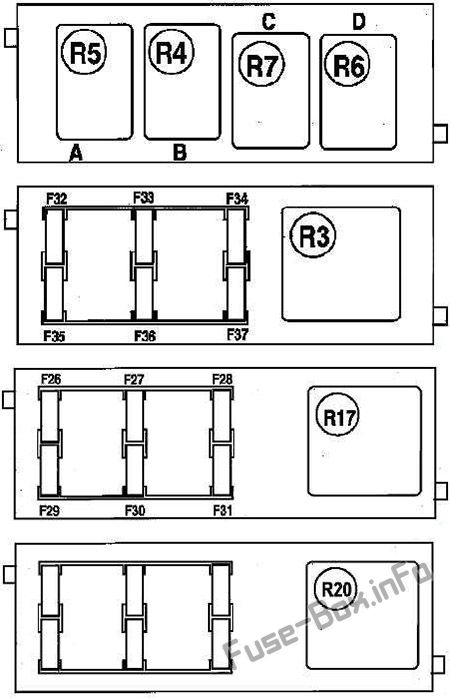

Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F26 | 30 | Karavan prizi |
| F27 | 30 | açılır tavan |
| F28 | 30 | Sol arka elektrikli cam |
| F29 | 30 | Sağ arka elektrikli cam |
| F30 | 5 | Direksiy10 açı sensörü |
| F31 | 30 | Sunroof perde |
| F32 | – | Kullanılmamış |
| F33 | – | Kullanılmamış |
| F34 | 15 | Sürücü koltuğu güç kaynağı |
| F35 | 20 | Isıtmalı sürücü ve yolcu koltukları |
| F36 | 20 | Elektrikli sürücü koltuğu |
| F37 | 20 | elektrikli yolcu koltuğu |
| R3 | Koltuk temini | |
| R4 | Gündüz sürüş farları için pozisy10 lambası | |
| R5 | Gündüz sürüş farları için kısa farlar | |
| R6 | Far yıkama pompası | |
| R7 | Fren lambalarının kapatılması | |
| R17 | Klima | |
| R20 | Elektrikli cam |
2010, 2011, 2012
Deseniniz farklılık gösterebilir.

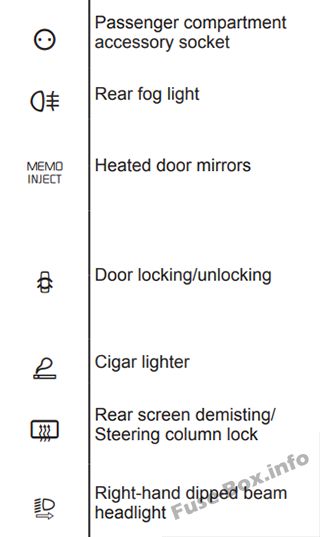

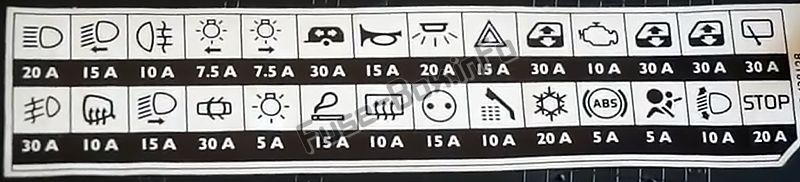

Gösterge tablosundaki sigorta tahsisi
