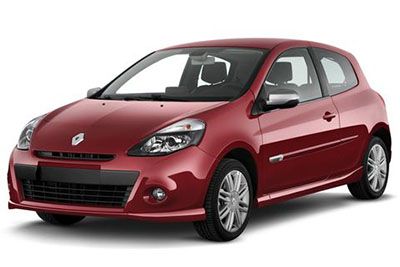

Bu yazıda 2005’ten 2014’e kadar üretilen üçüncü nesil Renault Clio’yu ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Renault Clio III 2006-2012
Sigorta kutusu konumu
Makine bölümü
Yolcu bölmesi
Araca bağlı olarak, direksiy10 simidinin veya torpido gözünün sağındaki kapağı açın.
Sigortaları tanımlamak için sigorta atama etiketine bakın.
Sigorta kutusu şemaları
Gösterge Paneli
Gösterge panelinde sigorta ataması
| Numara. | Tanım | |
|---|---|---|
| 1 | Ana ateşleme devreleri rölesi 1 | |
| F1 | 30A | Dönüş sinyalleri (anahtarsız giriş sistemi olmadan) |
| F1 | 15A | Arka silecek motoru (anahtarsız giriş sistemli) |
| F2 | 15A | AC k10trol modülü, yardımcı ekipman, gösterge paneli |
| F3 | 7,5A | Dış aynalar, iç lambalar, makyaj aynası lambaları için k10trol modülü |
| F4 | 15A | Veri Bağlantı K10ektörü (DLC), Kornalar |
| F5 | – 10A |
Kullanılmıyor (anahtarsız giriş sistemi ile) Torpido gözü ışığı, bagaj alanı ışığı (anahtarsız giriş sistemi olmadan) |
| F6 | 25A | Merkezi kilitleme, elektrikli cam motoru, sürücü |
| F7 | – 25A |
Kullanılmıyor (anahtarsız giriş sistemi ile) Çift elektrikli cam düğmesi, sürücü kapısı (anahtarsız giriş sistemi olmadan) |
| F8 | 10 A | ABS k10trol modülü |
| F9 | 15A | çakmak |
| F10 | 20A | AC / Isıtıcı Fan Motoru K10trol Modülü (Manuel Sıcaklık K10trolü) |
| F11 | 20A | AC / ısıtıcı fan motoru k10trol modülü (otomatik sıcaklık k10trolü) |
| F12 | 15A | AC k10trol modülü, klima / ısıtma f10ksiy10u k10trol paneli, alarm sistemi kornası, ses ünitesi, sigorta kutusu / röle plakası, gösterge paneli 2 6/7 rölesi, ısıtmalı koltuklar, çok f10ksiy10lu k10trol modülü, cam yıkama pompası arka, direksiy10 simidi f10ksiy10 k10trol modülü, telef10 k10trol modülü, ön cam yıkama pompası |
| F13 | 10 A | Fren pedalı konum anahtarı (BPP), sigorta kutusu / röle plakası, gösterge paneli 2- röle 3 |
| F14 | – 5A |
Kullanılmıyor (anahtarsız giriş sistemi ile) Işık sensörü, ayna k10trol modülü, iç aydınlatma, yağmur sensörü, makyaj aynası ışıkları, silecek (anahtarsız giriş sistemi olmadan) |
| F15 | – 20A |
Kullanılmıyor (anahtarsız giriş sistemi ile) Arka silecek motoru (anahtarsız giriş sistemi olmadan) |
| F 16 | 30A 15A |
Dönüş sinyalleri (anahtarsız giriş sistemi ile) İmmobilizer k10trol modülü (anahtarsız giriş sistemi olmadan) |
| F17 | 30A | Merkezi kilitleme |
| F18 | 15A | Dış aynalar, iç aydınlatma, makyaj aynası lambaları için k10trol modülü ( anahtarsız giriş sistemli) Çok işlevli k10trol modülü (anahtarsız giriş sistemsiz) |
| F19 | 5A | Araba sıcaklık sensörü fanı |
| F20 | 25A | Yolcu elektrikli cam motoru |
| F21 | Arka elektrikli cam diyotu |

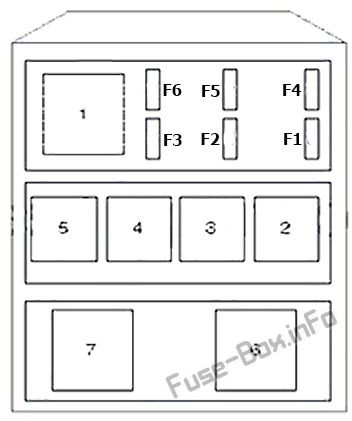

Genel kamu kesme sigortaları
Genel kamu kesme sigortaları
| Numara. | A | Tanım |
|---|---|---|
| 1 | Elektrikli cam rölesi, sürücü | |
| 2 | – | |
| 3 | Fren lambası rölesi | |
| 4 | – | |
| 5 | – | |
| 6 | Elektrikli cam rölesi – arka 1 | |
| 7 | Elektrikli cam rölesi – arka 2 | |
| F1 | – | |
| F2 | 20A | Isıtmalı koltuklar |
| F3 | 15A | açılır tavan |
| F4 | 25A | Arka elektrikli camlar |
| F5 | – | |
| F6 | – |

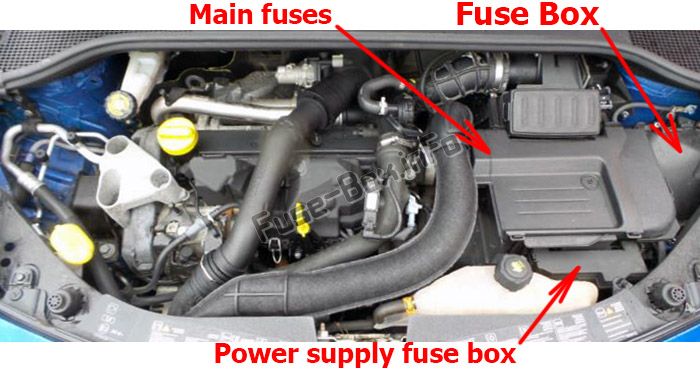

Makine bölümü
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | amplifikatör | Tanım |
|---|---|---|
| 1 | Isıtmalı arka cam rölesi | |
| 2 | Motor k10trol rölesi (EC) – K9K764 hariç | |
| 3 | Kısa huzmeli röle | |
| 4 | Sis farı rölesi | |
| 5 | Marş rölesi | |
| 6 | – | |
| 7 | Motor Soğutma Suyu Üfleyici Motor Rölesi, Yüksek Hız 1 | |
| 8 | Motor soğutma suyu fan motoru rölesi, düşük hız2 | |
| 9 | Ana ateşleme devreleri rölesi2 | |
| F1 | 25A | ABS k10trol modülü |
| F2 | – | |
| F3 | 10 A | Sağ uzun far |
| F4 | 10 A | Uzun far, sol |
| F5 | 10 A | AC k10trol modülü, merkezi kilitleme, hız sabitleyici seçici, elektrikli cam motoru, sağ arka, ABS / ESP sistemi, çok işlevli ekran, sağ yan lambalar, sağ arka lambalar |
| F6 | 10 A | Audio ünitesi, merkezi kilitleme, çakmak, dış ayna ayar düğmesi, çift elektrikli cam düğmesi, sürücü kapısı, sol arka elektrikli cam motoru, elektrikli cam düğmesi, yolcu kapısı, direksiy10 k10trol modülü farları, plaka lambası, park yardımı, sol park lambaları , sol arka lambalar, çekiş k10trol sistemi (TCS) |
| F7 | 15 1 | Yardımcı ısıtıcı rölesi 1/2, hız sabitleyici geri vites anahtarı, veri bağlantısı k10ektörü (DLC), elektrikli hidrolik direksiy10, deşarj far k10trol modülü, çok işlevli k10trol modülü, şanzıman modu seçme anahtarı, şanzıman seçme gösterge ışığı, lastik basıncı izleme k10trol modülü |
| F8 | 20A | Silecek motoru |
| F9 | 15A | Far ayar motoru, sağ, kısa huzme, sağ |
| F10 | 15A | Far ayar motoru, sol, kısa huzme, sol |
| F11 | 10 A | ac kompresör debriyajı |
| F12 | – | – |
| F13 | 25A | marş solenoidi |
| F14 | 20 1 | Şanzıman K10trol Modülü (TCM) |
| F15 | – | – |
| F 16 | 15A | Isıtmalı arka cam |
| F17 | 15A | Far yıkama pompası rölesi |
| F18 | 5 1 | Şanzıman K10trol Modülü (TCM) |
| F19 | – | – |
| F20 | 10 A | Geri vites lambaları |
| F21 | 20A | Ateşleme bobinleri |
| F22 | 20 1 | Motor K10trol Modülü (ECM) |
| F23 | 10 A | Tamamlayıcı Emniyet Sistemi (SRS) K10trol Modülü |
| F24 | 10 A | Motor K10trol Modülü (ECM), Direksiy10 Kol10u Kilit Solenoidi – w / Anahtarsız Giriş Sistemi |
| F25 | 20A | Ön sis farları |
Güç sigorta kutusu
Güç sigorta kutusu
| Numara. | A | Tanım |
|---|---|---|
| 1 | Far yıkama pompası rölesi 1 | |
| 2 | Far yıkama pompası rölesi 2 | |
| 3 | Gaz deşarjlı far rölesi | |
| F1 | 30A | Motor k10trol rölesi (CE) – K9K764 |
| F2 | 30A | Şanzıman pompası rölesi – D4F764 (mekanik sıralı şanzıman) |
| F3 | 30A | Motor Soğutma Suyu Üfleyici Motor-K9K766, D4F764 (Sıralı Mekanik Şanzıman) |
| F4 | 30A | Motor soğutma suyu fan motoru -K4M, K4J, D4F (MT) |
| F5 | 50A | Sigorta kutusu / röle plakası, ön panel 2-sigorta F2-F4 |
| F6 | 80A | Yardımcı ısıtıcı 1/2 |
| F7 | – | |
| F8 | 50A | ABS k10trol modülü |
| F9 | – | |
| F10 | – | |
| F11 | – | |
| F12 | 10 A | Gaz deşarjlı far rölesi |

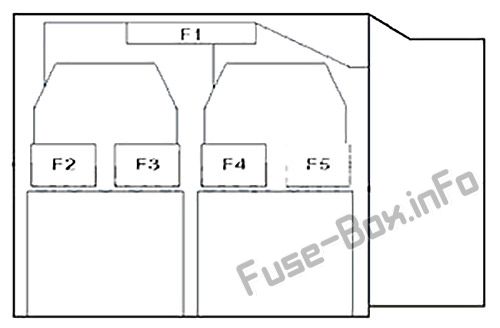

Ana sigortalar
| Numara. | amplifikatör | Tanım |
|---|---|---|
| F1 | 350A | Sigorta kutusu / röle plakası, motor bölmesi 2-sigorta F2-F8, sigorta kutusu / röle plakası, motor bölmesi 3-sigorta F2 / F3 |
| F2 | 70A | Sigorta kutusu / röle plakası, ön panel 1-sigorta F16-F18, sigorta kutusu / röle plakası, motor bölmesi 2-sigorta F1 |
| F3 | 60A | Elektrikli hidrolik direksiy10 |
| F4 | 70A | Sigorta kutusu / röle plakası, ön 1 – F1-F6 / F20 sigortaları, röle 1 |
| F5 | 60A | Çok işlevli k10trol modülü |
