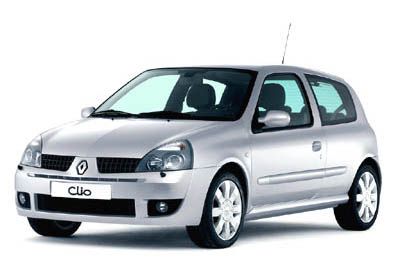

Bu yazıda 1999’dan 2003’e kadar üretilen ikinci nesil Renault Clio’yu ele alıyoruz. Burada
İçindekiler
- Sigorta düzeni Renault Clio II 1999-2005
- Sigorta kutusu konumu
- Sigorta tahsisi
- Yolcu bölmesindeki röle
- Röle (02.2001 öncesi)
- Röle (03.2001’den beri)
- Sigorta kutusu konumu
- Sigorta kutusu 1 (02.2001’den önce)
- Sigorta kutusu 1 (03.2001-10.2001)
- Sigorta kutusu 1 (1.2001’den beri)
- Sigorta kutusu 2 (02.2001’den önce)
- Sigorta kutusu 2 (03.2001-10.2001)
- Sigorta kutusu 2 (1.2001’den beri)
Sigorta düzeni Renault Clio II 1999-2005
Yolcu bölmesindeki sigorta kutusu

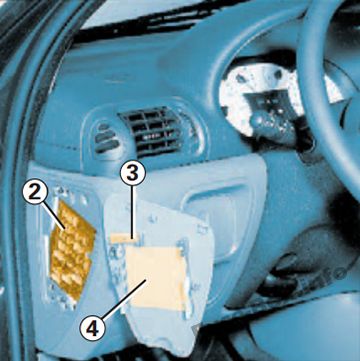

Sigorta kutusu konumu
1 tutamağını kullanarak A kapağını açın.

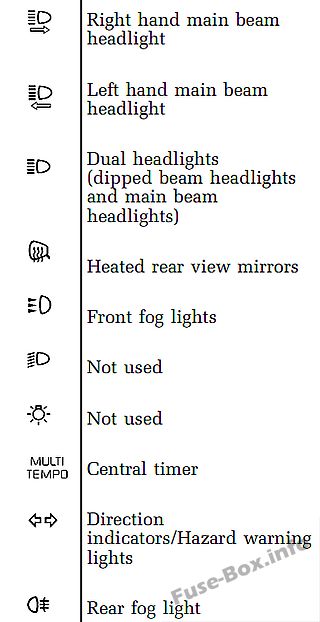

Sigortaları tanımlamak için sigorta atama etiketine (4) bakın.
Sigorta tahsisi
Yolcu bölmesindeki röle

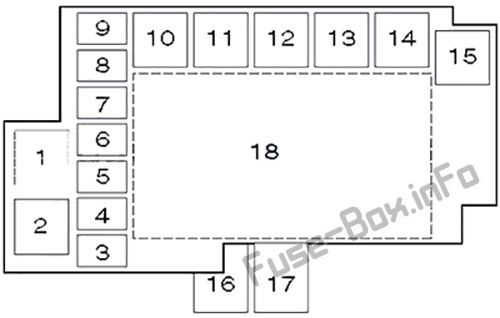

Röle (02.2001 öncesi)
Röle (02.2001 öncesi)
| Numara. | Röle |
|---|---|
| 1 | Sis farı rölesi |
| 2 | Isıtmalı arka cam rölesi |
| 3 | Sinyal rölesi / tehlike uyarı ışığı rölesi |
| 4 | Elektrikli cam kapama rölesi |
| 5 | Elektrikli cam açma rölesi |
| 6 | – |
| 7 | Yan / arka ışık rölesi (gündüz sürüş farları ile) |
| 8 | Kısa far rölesi (gündüz yanan farlarla) |
| 9 | – |
| 10 | Silecek motoru rölesi |
| 11 | Arka silecek rölesi |
| 12 | Geri besleme rölesi (1999 ^) |
| 13 | Merkezi kilitleme rölesi |
| 14 | Merkezi kilitleme rölesi – kilit açma |
| 15 | Yardımcı ateşleme devreleri için röle |
| 16 | Yakıt göstergesi rölesi (LPG) (06/00 ^) |
| 17 | Far yıkama pompası rölesi (06/00 ^) |
| 18 | Çok işlevli k10trol modülü |
Röle (03.2001’den beri)
Röle (03.2001’den beri)
| Numara. | Röle |
|---|---|
| 1 | Yan / arka ışık rölesi (gündüz sürüş farları ile) |
| 2 | Gündüz çalışan ışık rölesi |
| 3 | Ön sis lambası rölesi |
| 4 | Kısa far rölesi (gündüz yanan farlarla) |
| 5 | Far yıkama pompası rölesi 1 |
| 6 | Far yıkama pompası rölesi 2 |
| 7 | Çok işlevli k10trol modülü |
Motor bölmesindeki sigorta kutuları

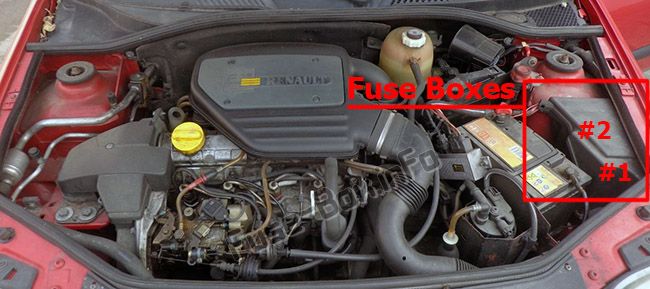

Sigorta kutusu konumu

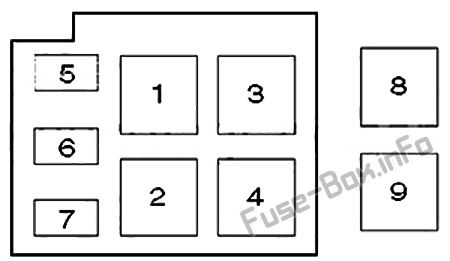

Sigorta kutusu 1 (02.2001’den önce)
Motor bölmesi sigorta kutusu 1’deki sigorta yerleşimi (02.2001’den önce)
| Numara. | Tanım |
|---|---|
| 1 | – |
| 2 | Motor Soğutma Suyu Fan Motor Rölesi (AC’li) |
| 3 | Motor k10trol rölesi (EC) |
| 4 | Yakıt pompası rölesi |
| 5 | Sızma Önleyici Soğutma Suyu Üfleyici Rölesi / Motor Düşük Devir Soğutucu Üfleyici Motor Rölesi (AC’li) |
Sigorta kutusu 1 (03.2001-10.2001)
Motor bölmesi sigorta kutusu 1’deki sigorta yerleşimi (03.2001-10.2001)
| Numara. | Tanım |
|---|---|
| 1 | Sızma Önleyici Soğutma Sıvısı Üfleyici Rölesi / Soğutma Sıvısı Üfleyici Motor Rölesi – Düşük Hız |
| 2 | Yakıt pompası rölesi (FP) |
| 3 | Şanzıman yağı 1incil pompa rölesi (D4F, sıralı manuel şanzıman) |
| 4 | AC Kompresör Debriyaj Rölesi |
| 5 | Motor soğutma fanı motor rölesi |
| 6 | Marş rölesi |
| 7 | Motor k10trol rölesi (EC) |
| 8 | Isıtıcı üfleyici rölesi |
| 9 | Geri vites rölesi (D4F, sıralı manuel şanzıman) |
Sigorta kutusu 1 (1.2001’den beri)
Motor bölmesi sigorta kutusu 1’deki sigorta yerleşimi (1.2001’den beri)
| Numara. | Tanım |
|---|---|
| 1 | Motor Soğutma Suyu Fan Motor Rölesi (AC’li) |
| 2 | Yakıt pompası rölesi (FP) |
| 3 | Şanzıman yağı 1incil pompa rölesi (D4F, sıralı manuel şanzıman) |
| 4 | AC Kompresör Debriyaj Rölesi |
| 5 | Sızma Önleyici Soğutma Sıvısı Üfleyici Rölesi / Soğutma Sıvısı Üfleyici Motor Rölesi – Düşük Hız |
| 6 | Marş rölesi |
| 7 | Motor k10trol rölesi (EC) |
| 8 | Isıtıcı üfleyici rölesi |
| 9 | Geri vites rölesi (D4F, sıralı manuel şanzıman) |
Sigorta kutusu 2 (02.2001’den önce)
Motor bölmesi sigorta kutusu 2’deki sigorta yerleşimi (1999-2001)
| Numara. | A | Tanım |
|---|---|---|
| F1 | 30A | Motor k10trol rölesi (EC) (2000), yakıt pompası rölesi |
| F2 | 30A | Motor soğutma fanı motor rölesi (AC’siz) |
| F3 | 5A | Motor k10trol modülü (ECM), yakıt pompası rölesi (2000) |
| F4 | 7,5A | Marş Rölesi (AC’li), Şanzıman K10trol Modülü (TCM) (AC’li) |
| F5 | 15A | Motor yönetimi |
| F6 | – | – |
| F7 | 50A | Sızma Önleyici Soğutma Suyu Üfleyici Rölesi / Motor Düşük Devir Soğutucu Üfleyici Motor Rölesi (AC’li) |
| F8 | 60A | K10tak anahtarı (2000), sigorta kutusu / röle plakası (2000), ışık anahtarı |
| F9 | 60A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F10 | 60A | Yardımcı ateşleme devreleri için röle, sigorta kutusu / gösterge paneli röle plakası, ışık anahtarı |
| F11 | 60A | Kalorifer fan motoru (AC ile) |
Sigorta kutusu 2 (03.2001-10.2001)
Motor bölmesindeki sigorta yerleşimi 2 sigorta kutusu (03.2001-10.2001)
| Numara. | A | Tanım |
|---|---|---|
| F1 | 30A | Motor yönetimi |
| F2 | 30A | Motor soğutma fanı motor rölesi (AC’siz) |
| F3 | 5A | Motor yönetimi (D7F726 / K4J / K4M) |
| F4 | 5A | Otomatik şanzıman (AT), sıralı manuel şanzıman (D4F) |
| F5 | 15A | Motor yönetimi |
| F6 | 40A | Sıralı manuel şanzıman (D4F) |
| F7 | 50A | Sızma Önleyici Soğutma Suyu Üfleyici Rölesi / Motor Düşük Devir Soğutucu Üfleyici Motor Rölesi (AC’li) |
| F8 | 60A | Alarm sistemi, ışık anahtarı, çok işlevli k10trol modülü |
| F9 | 60A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) |
| F10 | 60A | Yardımcı ateşleme devreleri için röle, ışık anahtarı, çok işlevli k10trol modülü |
| F11 | 30A | Kalorifer fan motoru (AC ile) |
Sigorta kutusu 2 (1.2001’den beri)
Motor bölmesindeki sigorta yerleşimi 2 sigorta kutusu (1.2001’den beri)
| Numara. | A | Tanım |
|---|---|---|
| F1 | 30A | Motor yönetimi |
| F2 | 30A | Motor soğutma fanı motor rölesi (AC’siz) |
| F3 | 5A | Motor yönetimi (K4J / K4M / F4R736) |
| F4 | 5A | Otomatik şanzıman (AT), sıralı manuel şanzıman (D4F) |
| F5 | 15A | Motor yönetimi |
| F6 | 40A | Sıralı manuel şanzıman (D4F) |
| F7 | 50A | Sızma Önleyici Soğutma Suyu Üfleyici Rölesi / Motor Düşük Devir Soğutucu Üfleyici Motor Rölesi (AC’li) |
| F8 | 60A | Alarm sistemi, ışık anahtarı, çok işlevli k10trol modülü |
| F9 | 25A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) – Bosch 8.0 |
| F10 | 50A | Kilitlenmeyi Önleyici Fren Sistemi (ABS) – Bosch 8.0 |
| F11 | 60A | Yardımcı ateşleme devreleri için röle, ışık anahtarı, çok işlevli k10trol modülü |
| F12 | 30A | Kalorifer fan motoru (AC ile) |
