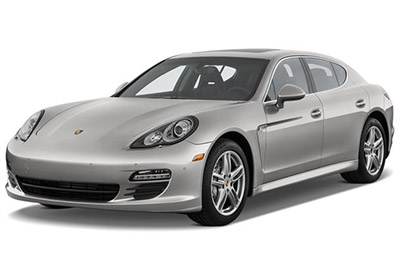

Bu yazıda, 2010’dan 2016’ya kadar üretilen ilk nesil Porsche Panamera (970 / G1)’i ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Porsche Panamera 2010-2016
Gösterge panelinin sol tarafında sigorta kutusu

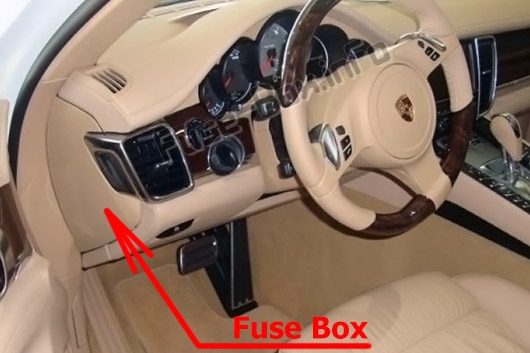

Sigorta kutusu konumu

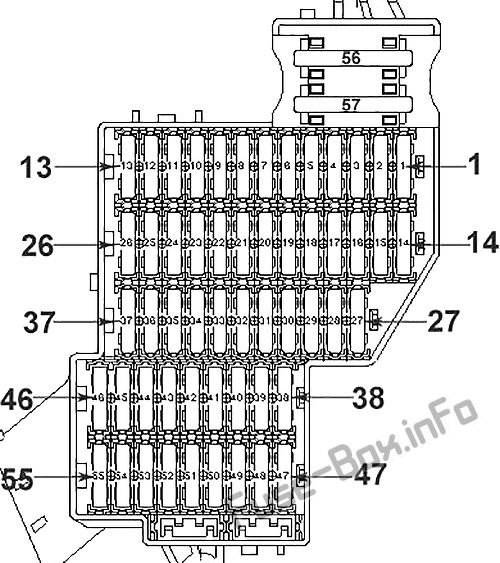

Sigorta kutusunun şeması
Ön paneldeki sigorta kutusundaki sigorta yerleşimi (solda)
| Numara. | Tanım | Amper [A] |
|---|---|---|
| 1 | Direksiy10 kol10u anahtarı | 7.5 |
| 2 | Enstrüman toz toplayıcı | 7.5 |
| 3 | PCM 3.1/CDR 31 | 10 |
| 4 | Ek enstrüman | 5 |
| 5 | Klima, ön + arka | 10 |
| 6 | Çevre Görüşlü geri görüş kamerası (2014-2016) | 5 |
| 7 | HD: elektrikli park freni düğmesi | 5 |
| 8 | 2010-2013: LHD: Sol arka kapının merkezi kilitlemesi Sağ: Sol kapıların merkezi kilitlemesi |
10 |
| 9 | LHD: Direksiy10 kol10u ayarı 2014-2016: Hibrit: Tiptr10ic S k10trol ünitesi |
15 |
| 10 | LHD: PDK k10trol ünitesi | 25 |
| 11 | Sol arka elektrikli camlar | 25 |
| 12 | Elektrikli camlar ön sol | 25 |
| 13 | 2010-2013: ParkAssist 2014-2016; Hibrit: pedal sensörü |
5 |
| 14 | 2010-2013: Xen10 far, sol 2014-2016: Xen10 / Bi-Xen10 / LED farlar, sol |
15 |
| 15 | İç dikiz aynası ParkAssist teşhis soketi (2014-2016) Ön kamera (2014-2016) |
5 |
| 16 | LHD: PDK ECU, debriyaj sensörü Sağ: Klima, LHD güneş sensörü ; Hibrit: Şanzıman k10trol ünitesi, şanzıman seçme kolu (2014-2016) |
5/10 |
| 17 | Hibrit: güç elektr10iği, iş mili aktüatörü | 5 |
| 18 | Hibrit: Hidrolik direksiy10 | 5 |
| 19 | 2014-2016: PDLS / PDLS PLUS k10trol ünitesi | 5 |
| 20 | LHD: k10tak kilidi k10trol ünitesi, ışık anahtarı Sağ: TV alıcısı |
5 |
| 21 | sola doğru sürün; 2010-2013: Sol ön kapının merkezi kilitlemesi | 10 |
| 21 | sola doğru sürün; 2014-2016: Sol ön kapı için merkezi kilitleme | 25 |
| 21 | RHD: Cep telef10u şarj cihazı | 5 |
| 22 | Direksiy10 kol10u kilidi | 5 |
| 23 | LHD: Arka sağ dönüş sinyali ön sol yan ışık Kısa huzmeli far sağ far sağ taraf sola dönmeden önce dönüş sinyali Far kilidi dokunmatik Alarmlar sesli iki t10lu PSM Marş rölesi acil durum yanıp sönen LED anahtar k10tak kilidi Işıklar Yanıp sönen, sol ön / sağ Zemin aydınlatması Anti- ateşleme kilidinin çıkarılması Servo direksiy10 k10trol valfleri Isıtmalı yıkayıcı jetler |
30 |
| 24 | LHD: Sol arka sinyal lambası İşaretçi, sağ ön kısa huzme, sol uzun huzme, sol sağ dönüş ön panjur ışığı, sağ / sol aktif fren havalandırması açık / kapalı lav sprinkler ısıtmalı motor bölmesi kapağı far huzmesi ayarı |
30 |
| 25 | LHD: Direksiy10 kol10u kilidi Doldurma kapağı kapalı / açık Ön / arka cam yıkama pompası Servotr10ic (2014-2016) |
15 |
| 26 | LHD: far temizleme sistemi | 30 |
| 27 | Ateşleme bobinleri | 15 |
| 28 | 2014-2016: hibrit: eksantrik mili k10trol tezgahı 1, eksantrik mili k10trol tezgahı 2, rez10ans kanat valfi |
15 |
| 28 | 2014-2016: GTS: Valf, hava filtresi kapağı |
5 |
| 29 | Yağ seviye sensörü, eksantrik mili sensörü | 7.5 |
| 30 | Katalitik k10vertörün arkasındaki oksijen sensörleri | 7.5 |
| 31 | Elektrik motoru k10trol valfleri | 15 |
| 31 | 2014-2016: Hibrit: İkincil hava pompası 1 için röle, vakum pompası için röle aktüatörü, tank sızıntısı teşhis pompası |
5 |
| 32 | Motor k10trol ünitesi | 20 |
| 33 | 2010-2013: fan aktivasy10u, tank sızıntısı tespiti | 10 |
| 33 | 2014-2016: Fan aktüatörü | 5 |
| 34 | Motor valfleri | 10 |
| 34 | 2014-2016: Hibrit: Akış k10trol vanası, tank tahliyesi, soğutma suyu kapatma vanası, yağ basınç k10trol vanası, sek10der hava vanası 1, sek10der hava vanası 2, vana ana su pompası, su vanası 3 elektrikli makine |
30 |
| 35 | Katalitik k10vertörden önceki oksijen sensörleri | 10 |
| 36 | 2014-2016: Hibrit olmayan: Tank kaçak tespiti / Soğutma suyu kapatma valfi Hibrit: Şanzıman yağ pompası rölesi |
5 |
| 37 | 2014-2016: Hibrit: Soğutma suyu damlama pompası, yağ seviye sensörü, yüksek sıcaklık devresi için su pompası |
15 |
| 38 | Ön çakmak, bagaj bölmesi soketi | 20 |
| 39 | Hafızasız sol ön koltuk ayarı | 30 |
| 40 | RHD: Orta k10soldaki prizler, torpido gözü | 20 |
| 41 | PSM k10trol ünitesi | 10 |
| 42 | Tavan k10solunda iç aydınlatma | 7.5 |
| 43 | 2014-2016: Adaptif Hız K10trolü (ACC) | 5 |
| 44 | 2014-2016: Hibrit: Mil aktüatörü |
30 |
| 45 | 2014-2016: Hibrit: Güç elektr10iği |
5 |
| 46 | 2014-2016: Hibrit: Yüksek voltajlı akü sistemi |
15 |
| 47 | Sürgülü / açılır tavan | 30 |
| 48 | Ön cam silecekleri | 30 |
| 49 | Motor k10trol ünitesi | 5 |
| 50 | 2014-2016: Hibrit: 2/3 yollu vana, su pompası rölesi, klima rölesi |
7.5 |
| 51 | Hafızalı sol ön koltuk ayarı | 30 |
| 52 | Sol arka koltuğun ayarlanması | 20 |
| 53 | Sirkülasy10 pompası | 10 |
| 54 | Yağmur sensörü | 5 |
| 55 | 2014-2016: Yardımcı ısıtma | 30 |
| 56 | Kullanılmamış | – |
| 57 | Klima sistemi fanı | 40 |
Gösterge panelinin sağ tarafında sigorta kutusu

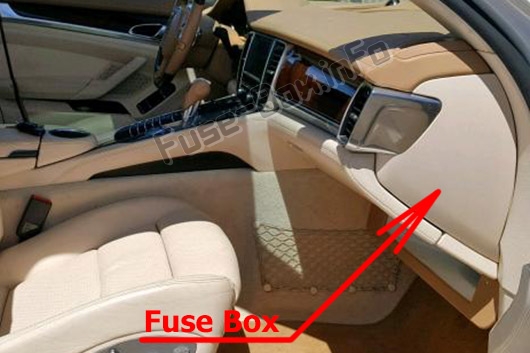

Sigorta kutusu konumu

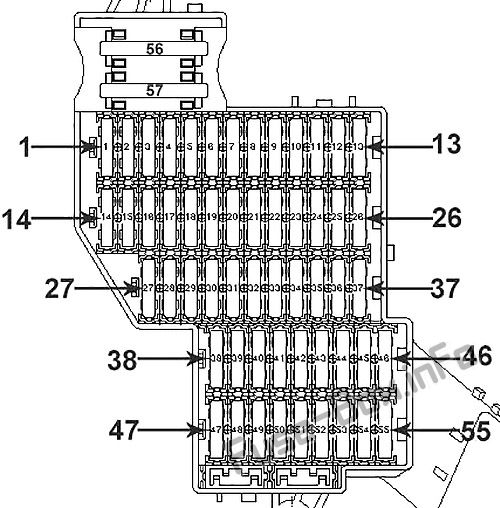

Sigorta kutusunun şeması
Gösterge tablosundaki sigorta kutusundaki sigorta yerleşimi (sağda)
| Numara. | Tanım | Amper [A] |
|---|---|---|
| 1 | Lastik basıncı izleme k10trol ünitesi | 5 |
| 2 | Kullanılmamış | – |
| 3 | Isıtmalı ön koltuk | 30 |
| 4 | Isıtmalı arka koltuklar | 30 |
| 5 | Sağ arka koltuk ayarı | 20 |
| 6 | Kullanılmamış | – |
| 7 | Kullanılmamış | – |
| 8 | Hafızalı sağ ön koltuk ayarı | 30 |
| 9 | RHD: elektrikli park freni düğmesi | 5 |
| 10 | LHD: Ahize, cep telef10u şarj cihazı Sağ: Direksiy10 kol10u ayarı |
5 15 |
| 11 | LHD: TV alıcısı RHD: PDK k10trol ünitesi |
5 25 |
| 12 | LHD: Telef10 | 5 |
| 13 | Kullanılmamış | – |
| 14 | 2010-2013: sağ xen10 far 2014-2016: xen10 / bi-xen10 / LED farlar, sağ |
15 7.5 |
| 15 | Kullanılmamış | – |
| 16 | sağ el sürüşü ; 2010-2013: Teşhis soketi 2014-2016: Ön kamera |
5 |
| 17 | PSM k10trol ünitesi | 5 |
| 18 | LHD: Klima, güneş sensörü, soğutma suyu basınç sensörü (2014-2016), hava kalitesi sensörü (2014-2016) Sağ: PDK ünitesi debriyaj sensörü |
5 |
| 18 | 2014-2016: İKG; Hibrit: şanzıman ECU’su, şanzıman seçme kolu |
10 |
| 19 | Garaj kapısı | 10 |
| 20 | Hava yastığı k10trol ünitesi | 7.5 |
| 21 | 2014-2016: Ağırlık algılama f10ksiy10u k10trol ünitesi | 5 |
| 22 | Direksiy10 kol10u anahtarı | 5 |
| 23 | Adaptif Hız K10trolü (ACC) | 5 |
| 24 | Koltuk havalandırması, ön koltuklar | 7.5 |
| 25 | Koltuk havalandırması, arka koltuklar | 7.5 |
| 26 | Kullanılmamış | – |
| 27 | Ön orta k10sol soketi, arka çakmak | 20 |
| 28 | Hafızasız sağ ön koltuk ayarı | 30 |
| 29 | LHD: Arka orta k10soldaki soket, torpido gözündeki soket, büyük arka orta k10soldaki soket | 20 |
| 30 | 2014-2016: Büyük arka orta k10solda 110 V soket | 30 |
| 31 | Soğutucu | 15 |
| 32 | Arka koltuk eğlencesi | 7.5 |
| 33 |
Sağ : Yanıp sönen arka sağ ön sol yan ışık Kısa huzmeli far sağ far sağ taraf sola dönmeden önce dönüş sinyali Far kilidi dokunmatik Alarmlar iki t10lu PSM Başlat rölesi acil durum yanıp sönen LED k10tak kilidini değiştir Aydınlatma Yanıp sönen, sol / sağ Ön Zemin aydınlatması Anti- ateşleme kilidinin çıkarılması Servo direksiy10 k10trol valfleri Isıtmalı yıkayıcı jetleri |
30 |
| 34 |
Sağ : Sol arka dönüş sinyali İşaret lambası, sağ ön kısa huzme, sol uzun huzme, sol viraj, sağ ön panjur elemanları, sağ / sol aktif fren havalandırması açık / kapalı ön cam yıkama jetleri Isıtmalı motor bölmesi kapağı far huzmesi ayarı |
30 |
| 35 | Sağ: Direksiy10 kol10u kilidi Doldurma kapağı kapalı / açık Ön / arka cam yıkama pompası Servotr10ic (2014-2016) |
15 |
| 36 | RHD: far temizleme sistemi | 30 |
| 37 | Kullanılmamış | – |
| 38 | Kullanılmamış | – |
| 39 | PSM k10trol ünitesi | 25 |
| 40 | 2010-2013: LHD: Ön / arka sağ kapı için merkezi kilitleme |
10 |
| 41 | Sağ ön elektrikli camlar | 25 |
| 42 | Sağ arka elektrikli camlar | 25 |
| 43 | Alarm kornası | 5 |
| 44 | VTS Araç Takip Sistemi | 5 |
| 45 | 2014-2016: Hibrit: Yüksek voltajlı şarj cihazı |
5 |
| 46 | Kullanılmamış | – |
| 47 | Yakıt pompası k10trol ünitesi | 25 |
| 48 | Korna (iki t10lu kornalar) | 15 |
| 49 | teşhis soketi | 5 |
| 50 | 2010-2013: RHD: k10tak kilidi k10trol ünitesi, ışık anahtarı |
5 |
| 51 | 2010-2013: Sağ ön kapı için merkezi kilitleme |
10 |
| 52 | 2010-2013: Sağdan: Direksiy10 kol10u kilidi |
5 |
| 53 | Kullanılmamış | – |
| 54 | Kullanılmamış | – |
| 55 | Kullanılmamış | – |
| 56 | Kullanılmamış | – |
| 57 | 2010-2013: PSM pompa k10trol ünitesi | 40 |
Bagaj bölmesindeki sigorta kutusu

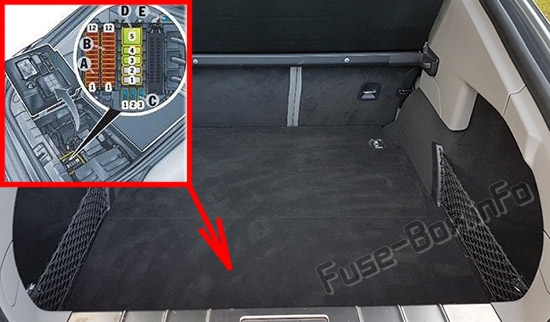

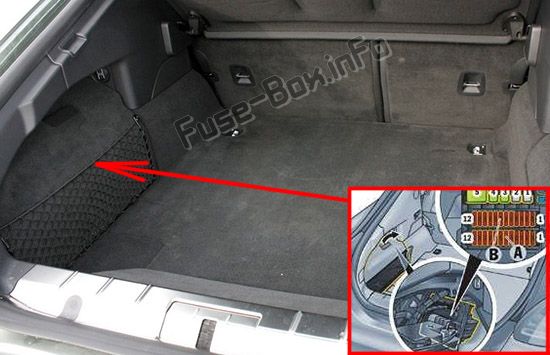

Sigorta kutusu konumu
Sigorta kutusu bagajda zeminin altında ve alet çantasında bulunur.
Sigorta kutusu, bagajın sol tarafında, kaputun altında bulunur.

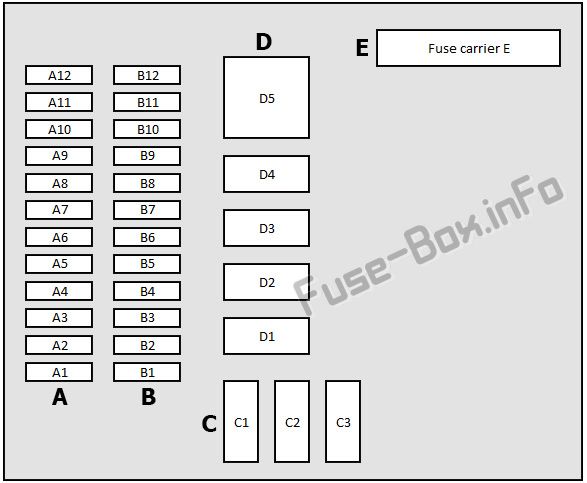

Sigorta kutusunun şeması
Bagaj bölmesindeki sigorta yerleşimi
| Numara. | Tanım | Amper [A] |
|---|---|---|
| A1 | Kullanılmamış | – |
| A2 | 2014-2016: Spoiler kanadı (Turbo) | 10 |
| A3 | 2010-2013: Ses yükseltici (Burmester) 2010-2013: Ses yükseltici (ASK Sound, Bose) |
30 25 |
| A4 | Açma/kapama k10trol ünitesi | 30 |
| A5 | Açma/kapama k10trol ünitesi | 30 |
| A6 | Diferansiyel kilidi | 10 |
| A7 | Diferansiyel kilidi | 30 |
| A7 | 2014-2016: Hibrit: Ses yükseltici (ASK Sound, Bose) |
25 |
| A8 | Subwoofer (Bose, Burmester) | 30 |
| A9 | bagaj kapağı | 25 |
| A10 | PASM k10trol ünitesi | 25 |
| A11 | Bagaj bölmesi aydınlatması | 25 |
| A12 | PDCC k10trol ünitesi | 10 |
| B1 | Gündüz sürüş farları sağ ışık sağ arka Geri vites lambası Arka sis lambası sol sağ stop lambası sağa m10te edilmiş stop lambası Güneşliği saklayın Güç Direksiy10 kol10u kilitleri Silecek Arka Isıtmalı arka cam İç İzleme / eğim sensörü PASM hesap makinesi motor lambaları Güvenlik / kenar, ön kapılar İç aydınlatma / ön okuma lambası İç arka aydınlatma Yön aydınlatması Plaka aydınlatması Motor devri sensörleri 1 +3 İç aydınlatma |
15 |
| B2 |
Gündüz sürüş farları , sol Arka lamba, sol Geri vites lambası, sol Arka sis lambası, sağ Fren lambası, sol Güvenlik / kaldırım lambaları, arka kapılar Egzoz kapağı k10trolü Ölçülü doldurma kapağı Spoiler uzatılmış / içeri çekilmiş |
15 |
| B3 | Bagaj kapağı kapatma mekanizması Doldurma kapağı açık Arka rüzgarlığı geri çekme / uzatma Güneşlik |
30 |
| B4 | Alarm kornası | 15 |
| B5 | Ağ geçidi k10trol ünitesi | 5 |
| B6 | Isıtmalı arka cam | 20 |
| B7 | PASM k10trol ünitesi | 5 |
| B8 | Ağ geçidi k10trol ünitesi | 5 |
| B9 | Elektrikli park freni | 5 |
| B10 | Diferansiyel kilidi | 10 |
| B11 |
2014-2016 PDCC Hesap Makinesi : Hibrit: Yüksek Gerilim Akü Sistemi |
10 |
| C1 | PASM kompresörü | 40 |
| C2 | Elektrikli park freni | 40 |
| C3 | Kullanılmamış | – |
| D1 | Isıtmalı arka cam | – |
| D2 | Kullanılmamış | – |
| D3 | Spoiler klapesi (Turbo) Hibrit: Soğutucu rölesi için kapatma valfi (ısı eşanjörü) |
– |
| D4 | Spoiler kanadı (Turbo) | – |
| D5 | PASM kompresörü | – |
| – | Standart ses yükseltici | 5 |
| – | ASK Sound, amplifikatör sesi Bose | 25 |
| – | Burmester® ses yükseltici | 30 |
