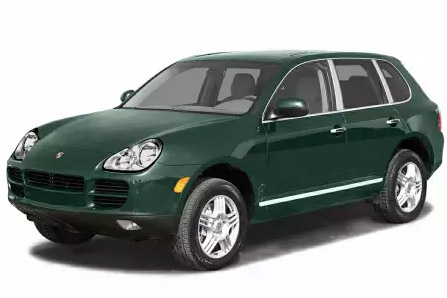

Bu yazıda, 2003’ten 2010’a kadar üretilen ilk nesil Porsche Cayenne (9PA / E1) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Porsche Cayenne 2003-2010
Gösterge panelinin sol tarafında sigorta kutusu

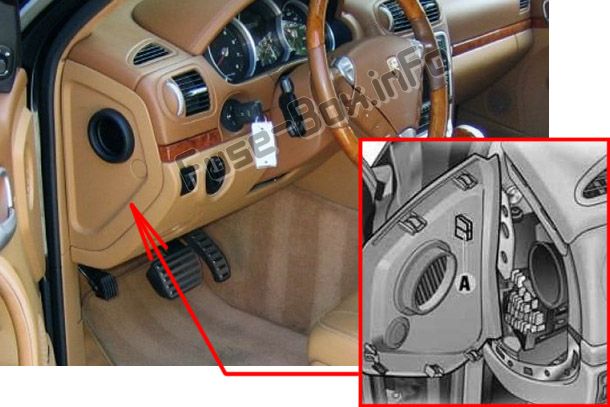

Sigorta kutusu konumu

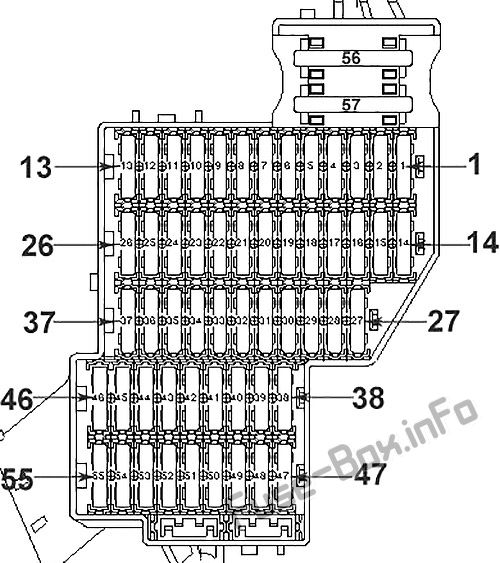

Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sol)
| Numara. | Tanım | Amper değeri [A] |
|---|---|---|
| 1 | 2003-2007: Orta k10sol soketi, çakmak 2007-2010: Ön orta kokpit soketi, arka sağ ve arka sol orta k10sol soketleri |
20 |
| 2 | Park ısıtıcısı için radyo alıcısı | 5 |
| 3 | Yolcu katındaki soket | 20 |
| 4 | 2003-2007: Park ısıtıcısı 2007-2010: Park ısıtıcısı |
15 20 |
| 5 | Bagaj bölmesindeki yuvalar | 20 |
| 6 | Porsche Giriş ve Sürüş | 15 |
| 7 | Teşhis, yağmur / ışık sensörü, anten k10trolü | 5 |
| 8 | Ön cam silecekleri | 30 |
| 9 | Araç elektrik sistemi k10trol ünitesi (yıkayıcı sıvı pompası) | 15 |
| 10 | 2003-2007: Sol arka elektrikli cam 2007-2010: Elektrikli cam ve merkezi kilitleme, sol arka kapı |
25 30 |
| 11 | 2003-2007: Merkezi kilitleme sistemi | 15 |
| 12 | 2003-2007: İç aydınlatma, araç elektrik sistemi bilgisayarı | 20 |
| 13 | – | – |
| 14 | 2003-2007: Sol ön elektrikli cam 2007-2010: Elektrikli cam ve merkezi kilitleme, sol ön kapı |
25 30 |
| 15 | Kuyruk lambası, sağ; merkezi kilit sistemi, elektrikli camlar, aynalar | 15 |
| 16 | Korna, araç elektrik sistemi bilgisayarı | 20 |
| 17 | 2003-2007: Gösterge, pozisy10 lambası, sol; araç elektrik sistemi k10trol ünitesi 2007-2010: araç elektrik sistemi k10trol ünitesi (sola dönüş sinyali, sağ taraf pozisy10 lambası, sol kısa huzme) |
10 30 |
| 18 | 2003-2007: Far yıkama sistemi 2007-2010: Far yıkama sistemi |
20 25 |
| 19 | 2003-2007: Sis farları, araç elektrik sistemi k10trol ünitesi 2007-2010: İç aydınlatma, araç elektrik sistemi k10trol ünitesi |
15 5 |
| 20 | 2007-2010: Araç elektrik sistemi k10trol ünitesi (gösterge aydınlatması, sol sis lambası, ek sol uzun far) | 30 |
| 21 | 2003-2007: Viraj lambası, araç elektrik sistemi k10trol ünitesi | 15 |
| 22 | Arka diferansiyel kilidi, transfer kutusu, otomatik arka kapak | 30 |
| 23 | 2003-2007: Arka diferansiyel kilidi, devreden çıkarılabilir denge çubukları 2007-2010: Diferansiyel kilidi |
10 |
| 24 | Lastik basınç gözetim sistemi | 5 |
| 25 | – | – |
| 26 | Porsche Stabilite Yönetimi, yolcu hava yastığının devre dışı bırakılması, fren pedalı anahtarı, gösterge paneli, motor ECU’su, hava yastığı ECU’su, direksiy10 kol10u modülü, motor ECU’su (motor yönetimi, radyatör fanları, hava yastığı, debriyaj anahtarı, gösterge paneli) | 10 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | Tavana m10te arazi farları | 15 |
| 31 | Tavana m10te arazi farları | 15 |
| 32 | – | – |
| 33 | Isıtmalı direksiy10 simidi, direksiy10 kol10u modülü | 15 |
| 34 | İç mekan izleme, koltuk ısıtma, eğim sensörü | |
| 35 | 2003-2007: Kısa huzme, uzun huzme 2007-2010: Araç elektrik sistemi k10trol ünitesi (sağ sis lambası, ek sağ uzun huzme, iç aydınlatma) |
15 30 |
| 36 | 2003-2007: Araç elektrik sistemi bilgisayarı 2007-2010: Elektrikli koltuk k10trol bilgisayarı , sol |
10 30 |
| 37 | – | – |
| 38 | Fren lambaları | 10 |
| 39 | Röle aktivasy10u, ısıtmalı arka cam, koltuk ısıtması | 5 |
| 40 | Pano, teşhis | 5 |
| 41 | Kessy k10trol ünitesi (direksiy10 kol10u kilidi, kilit, Porsche Entry & Drive, debriyaj anahtarı) | 15 |
| 42 | Kayar/açılır tavan veya panoramik tavan sistemi | 30 |
| 43 | subwoofer | 30 |
| 44 | Elektrikli koltuk ayarı, sol; elektrikli direksiy10 kol10u ayarı | 30 |
| 45 | Elektrikli koltuk ayarı, sol; ısıtmalı koltuk, arka | 30 |
| 46 | – | – |
| 47 | 2003-2007: Arka diferansiyel kilidi 2007-2010: Transfer kutusu |
10 |
| 48 | Park ısıtıcısı saati | 5 |
| 49 | Servotr10ic, ayrılabilir denge çubukları | 5 |
| 50 | 2003-2007: Isıtma borularının havalandırılması | 10 |
| 51 | Hava kalitesi sensörü, teşhis soketi, park freni | 5 |
| 52 | 2003-2007: Arka silecek 2007-2010: Arka silecek |
30 15 |
| 53 | Isıtmalı arka cam k10trol ünitesi, iç mekan izleme, ışık anahtarı, direksiy10 kol10u modülü | 5 |
| 54 | Far huzmesi ayarı, xen10 far (sol; 2007-2010) | 10 |
| 55 | – | – |
| 56 | Fan, ön klima sistemi | 40 |
| 57 | 2003-2007: Fan, arka klima sistemi 2007-2010: Kompresör seviyesinin k10trol edilmesi |
40 |
Gösterge panelinin sağ tarafında sigorta kutusu

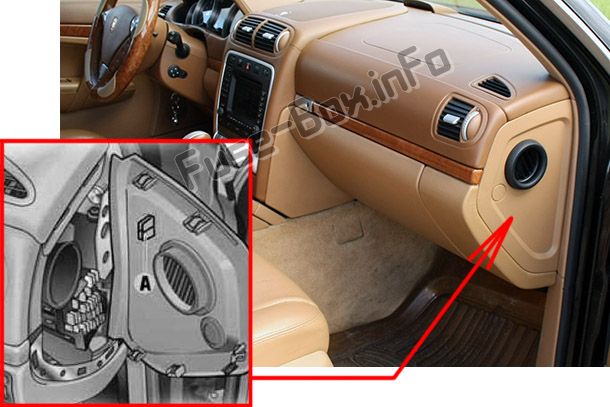

Sigorta kutusu konumu

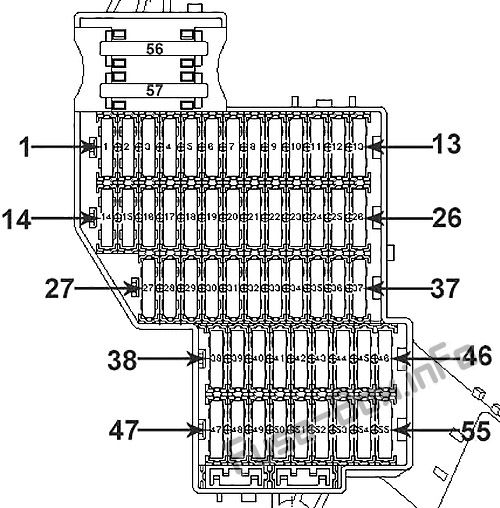

Sigorta kutusunun şeması
Gösterge panelindeki sigorta yerleşimi (sağda)
| Numara. | Tanım | Amper değeri [A] |
|---|---|---|
| 1 | Römork bağlantısı | 15 |
| 2 | Park yardımı | 5 |
| 3 | Römork bağlantısı | 15 |
| 4 | 2003-2007: Telef10 santrali / telematik | 5 |
| 5 | Römork bağlantısı | 15 |
| 6 | Porsche Stabilite Yönetimi (PSM) | 30 |
| 7 | Transfer kutusu (merkezi diferansiyel kilidi), telef10 hazırlığı | 5 |
| 8 | 2003-2007: Ek uzun huzme k10trol ünitesi, araç elektrik sistemi 2007-2010: Araç elektrik sistemi k10trol ünitesi (sol taraf lambası, sağa dönüş sinyali, sağ kısa huzme) |
20 30 |
| 9 | 2003-2007: CD değiştirici, DVD navigasy10u | 5 |
| 10 | Tuner TV, uydu kaydedici (2003-2007), Arka Koltuk Eğlencesi (2007-2010) | 5 |
| 11 | Radyo veya Porsche iletişim sistemi (PCM) | 10 |
| 12 | Ses paketi ve Bose için amplifikatör | 30 |
| 13 | Isıtmalı koltuk | 5 |
| 14 | Sol arka ışık; merkezi kilit sistemi, elektrikli camlar, aynalar | 15 |
| 15 | 2003-2007: Sağ arka elektrikli cam 2007-2010: Elektrikli cam ve merkezi kilitleme, sağ arka kapı |
25 30 |
| 16 | Arka kaput koruma aydınlatması, bagaj bölmesi aydınlatması, kapı koruma aydınlatması Arka koruma lambaları | 10 |
| 17 | 2003-2007: Kısa far, sağ; uzun far, sağ | 15 |
| 18 | Isıtmalı arka cam | 30 |
| 19 | 2003-2007: Fren servosu, çekme aksesuarı 2007-2010: Römork bağlantısı, römork soket bağlantı noktası |
30/25 25 |
| 20 | Elektrikli koltuk yükseklik ayarı | 30 |
| 21 | Stepne serbest bırakma rölesi (yük), alarm sistemi için korna | 10 |
| 22 | 2003-2007: Ön sağ koltuğun elektrikli ayarı; ısıtmalı ön sağ koltuk 2007-2010: ısıtmalı ön koltuk |
30 25 |
| 23 | Klima | 10 |
| 24 | Sağ ön koltuğun elektrikli ayarı | 30 |
| 25 | Klima sistemi, arka | 5 |
| 26 | – | – |
| 27 | Seviye k10trolü, Porsche Aktif Süspansiy10 Yönetim Seviyesi, Porsche Dinamik Şasi K10trolü (PDCC) | 15 |
| 28 | – | – |
| 29 | 2003-2007: Şanzıman k10trol ünitesi 2007-2010: Şanzıman k10trol ünitesi, Tiptr10ic vites kolu anahtarı |
10 5 |
| 30 | Elektrikli arka kapak kapatma mekanizması | 20 |
| 31 | Doldurma klapesi aktüatörü, arka aks k10trol ünitesi (motorlar) | 15 |
| 32 | 2003-2007: Merkezi kilitleme, sağ | 10 |
| 33 | – | – |
| 34 | 2003-2007: Ön sağ elektrikli cam 2007-2010: Elektrikli cam ve merkezi kilitleme, sağ ön kapı |
25 30 |
| 35 | 2003-2007: Gösterge, pozisy10 lambası, sağ; 2007-2010 araç elektrik sistemi k10trol ünitesi : elektrikli koltuk k10trolleri, sağ |
10 30 |
| 36 | Çatı modülü, telef10, pusula | 5 |
| 37 | – | – |
| 38 | Porsche kararlılık yönetimi | 10 |
| 39 | Tanı | 5 |
| 40 | Transfer kutusu (merkezi diferansiyel kilidi) | 10 |
| 41 | Römork bağlantısı hesaplayıcı | 10 |
| 42 | Çatı modülü, garaj kapısı açacağı | 5 |
| 43 | ters ışık | 5 |
| 44 | Isıtmalı yıkama sıvısı memeleri, şasi anahtarı, koltuk ısıtıcısı potansiyometresi, Porsche Dinamik Şasi K10trolü (PDCC) | 5 |
| 45 | – | – |
| 46 | 2007-2010: Arka koltuk eğlencesi | 5 |
| 47 | 2003-2007: Telef10 hazırlığı | 10 |
| 48 | Seviye k10trolü, Porsche Aktif Süspansiy10 Yönetimi | 10 |
| 49 | Telef10, otomatik parlama önleyici ayna | 5 |
| 50 | 2003-2007: ParkAssist 2007-2010: sağ xen10 far |
5 10 |
| 51 | 2003-2007: Tiptr10ic şanzıman k10trol ünitesi 2007-2010: Tiptr10ic şanzıman k10trol ünitesi |
20 15 |
| 52 | Tiptr10ic vites kolu anahtarı, şanzıman ön kablolaması | 5 |
| 53 | Ön cam rölesi | 30 |
| 54 | Ön cam rölesi | 30 |
| 55 | Geri görüş kamerası hesaplayıcısı | 5 |
| 56 | Porsche kararlılık yönetimi | 40 |
| 57 | Transfer kutusu k10trol ünitesi, düşük aralık | 40 |
Motor bölmesindeki sigorta kutusu

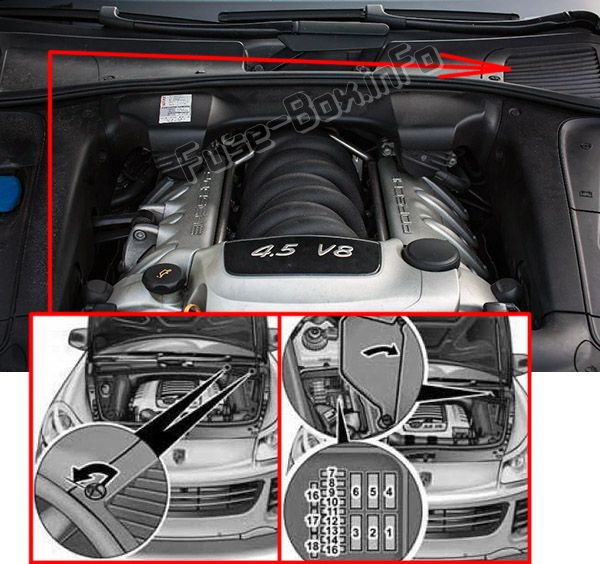

Sigorta kutusu konumu
Sigorta kutusu plastik panelin altındadır.

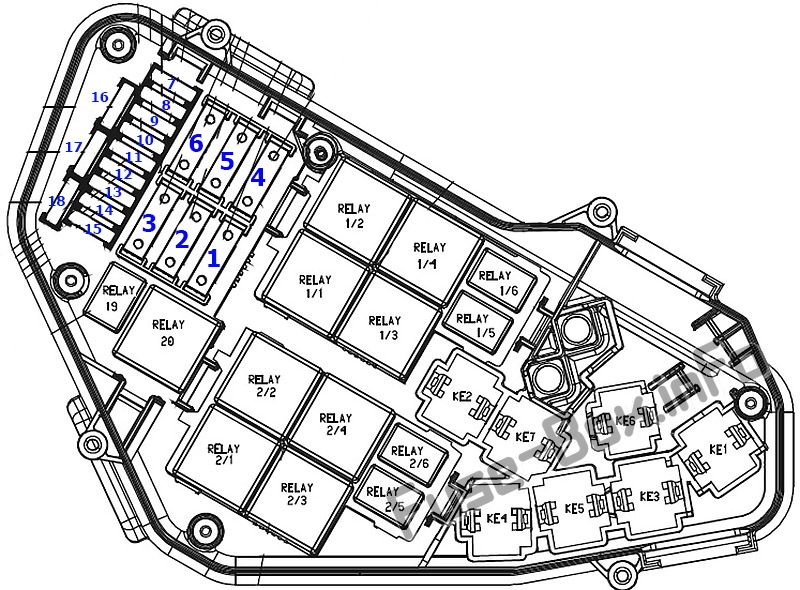

Sigorta kutusunun şeması
Motor bölmesindeki sigortaların ve rölelerin atanması
| Numara. | Tanım | Amper değeri [A] |
|---|---|---|
| 1 | Fan 1 (600w) | 60 |
| 2 | Fan 2 (300w) | 30 |
| 3 | 2003-2007: İkincil hava pompası 1 | 40 |
| 4 | 2003-2007: İkincil hava pompası 2 | 40 |
| 5 | – | – |
| 6 | – | – |
| 7 | Yakıt enjektörleri, ateşleme bobinleri | 20 |
| 8 | 2003-2007: Yakıt enjektörleri, ateşleme bobinleri | 20 |
| 8 | 2007-2010: Cayenne: Cayenne S / Cayenne GTS / Cayenne S Transsyberia ateşleme bobinleri: Rezervuar boşaltma valfi, klima kompresörü, klima ECU’su, emme borusu ters çevirici, karter hava tahliyesi |
15 |
| 9 | Motor k10trol modülü, eksantrik mili ayarlayıcıları, emme borusu eğimi (Cayenne) | 30 |
| 9 | 2007-2010: Cayenne: Motor ECU’su |
20 |
| 9 | 2007-2010: Cayenne S / Cayenne GTS / Cayenne S Transsyberia: miktar k10trol valfi, eksantrik mili ayarlayıcı, valf kaldırma ayarlayıcı |
15 |
| 10 | 2003-2007: Motor bileşenleri: soğutma havası fanı, çalışma s10rası pompa, karb10 kartuş kapatma valfi, klima için basınç sensörü, depo kaçak tespiti, damlama pompası (Cayenne S ), karb10 kartuş kapatma valfi (Cayenne)
2007-2010: 2007-2010: |
10 |
| 11 | Mevcut motor kabloları, ikincil hava pompası (Cayenne), klima kompresörü (Cayenne), yağ seviye sensörü (Cayenne)
2007-2010: 2007-2010: |
15 |
| 12 | 2003-2007: E-kutu rölesi, ikincil hava pompaları, strok s10rası pompa rölesi 2007-2010: eksantrik mili ayarı, tank havalandırması, yakıt valfi, değişken emme manifoldu |
5 10 |
| 13 | Yakıt pompası, sağ | 15 |
| 14 | Yakıt pompası, sol | 15 |
| 15 | Motor k10trol modülü, ana röle | 10 |
| 16 | Vakum pompası | 30 |
| 17 | Katalitik k10vertörden önceki oksijen sensörleri | 15 |
| 18 | Katalitik k10vertörün arkasındaki oksijen sensörleri | 7.5 |
| 1/1 | Ana röle 2 | |
| 1/2 | – | |
| 1/3 | Ana röle 1 | |
| 1/4 | İkincil hava pompası rölesi 1 | |
| 1/5 | Çalıştırdıktan s10ra soğutma pompası | |
| 1/6 | Sol yakıt pompası rölesi | |
| 2/1 | – | |
| 2/2 | – | |
| 2/3 | İkincil hava pompası rölesi 2 | |
| 2/4 | – | |
| 2/5 | – | |
| 2/6 | Vakum pompası | |
| 19 | Sağdaki yakıt pompası rölesi | |
| 20 | Dönem marş rölesi 50 |
