Sigorta düzeni Porsche 911 (996) / 986 Boxster 1996-2004
İç sigorta kutusu

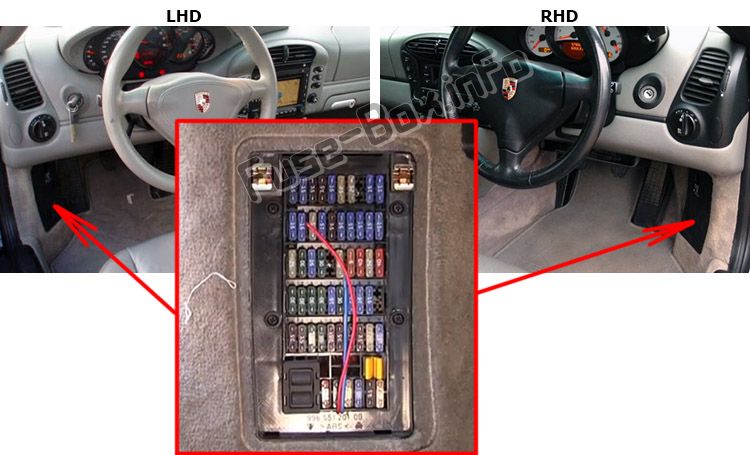

Sigorta kutusu konumu
Kapının yanında, kaputun arkasında, sürücü tarafında bulunur.

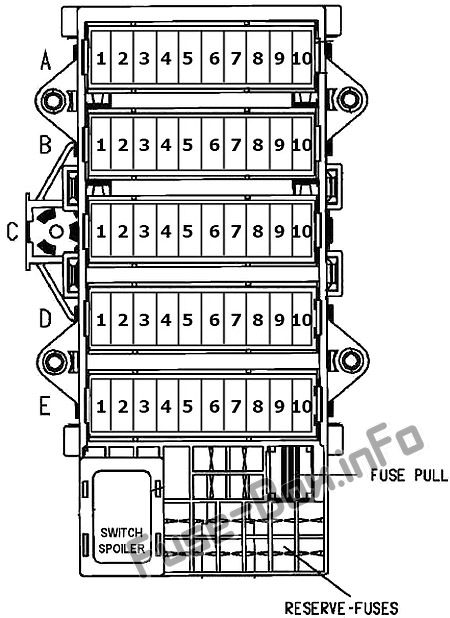

Sigorta kutusunun şeması
Yolcu bölmesindeki sigortaların atanması
| Numara. | Misy10 | Amper [A] |
|---|---|---|
| A1 | 1997-1998: sağda uzun far 1999-2004: sağda uzun far, uzun far k10trolü |
7.5 15 |
| A2 | 1997-1998: Sol uzun far 1999-2004: Sol uzun far |
7.5 15 |
| A3 | Sağ yan işaret ışığı | 7.5 |
| A4 | Sol yan işaret ışığı | 7.5 |
| A5 | Plaka lambaları, gösterge lambaları, pozisy10 lambaları (2002-2004) | 15 |
| A6 | Koltuk ısıtıcısı | 25 |
| A7 | Sis lambası, Arka sis lambası | 25 |
| A8 | Plaka lambaları (Kanada) | 7.5 |
| A9 | 1997-1998: Sağ kısa far 1999-2004: Sağ kısa far |
7.5 15 |
| A10 | 1997-1998: Sol kısa far 1999-2004: Sol kısa far |
7.5 15 |
| B1 | Küme, Tiptr10ic, Bout10 ASR ON/OFF (PSM), Diagnostic, Power Top | 15 |
| B2 | 1997-2000: Radyo, Bilgi Sistemi (1997-1998) 2001-2004: Tehlike uyarısı, A. Yanıp Sönme |
7.5 15 |
| B3 | İki t10lu kornalar | 25 |
| B4 | Motor bölmesi fanı | 15 |
| B5 | Geri vites lambası, CU Bellek Ayna Ayarı, CU Power Top (996) | 7.5 |
| B6 | 1997-1998: Tehlike uyarı ışığı anahtarı, Power Top (986) 1999-2004: Dönüş sinyalleri, Elektrikli cam |
15 |
| B7 | Fren lambası, hız sabitleyici | 15 |
| B8 | Alarm CU CLS, CU DME / ME (motor elektr10iği), CU Tiptr10ic | 15 |
| B9 | 1997-1998: CU ABS kaymaz 1999-2004: CU ABS, ASR, PSM |
15 |
| B10 | Gösterge paneli teşhisi, far dikey görüş k10trolü (1999-2004), ALWR (986 2001’den), park asistanı (986 2001’den) | 15 |
| C1 | MFI-DI Röle, Motor Elektr10iği | 25 |
| C2 | Ateşleme, oksijen sensörünün ısınması | 30 |
| C3 | 1997-1998: CU alarm sistemi, merkezi kilitleme sistemi, elektrikli camlar (996) 1999-2004: CU CLS alarmı, elektrikli cam, açılır tavan, CU elektrikli tavan, iç aydınlatma |
15 |
| C4 | 1997-2001: Yakıt pompası 2002-2004: Yakıt pompası |
25 30 |
| C5 | 986: 1999’a kadar: 2000’den itibaren kullanılmaz : motor bölmesi fanının 1. aşaması |
5 |
| C6 | silecek | 25 |
| C7 | Term.X k10trol kabloları | 7.5 |
| C8 | 1997-2001: Radyatör fanı 2 (sağda) 2002-2004: Radyatör fanı 2 (sağda) |
30 40 |
| C9 | Far temizleme sistemi | 25 |
| C10 | 1997-2001: Radyatör fanı 1 (sol) 2002-2004: Radyatör fanı 1 (sol) |
30 40 |
| D1 | Elektrikli pencere | 30 |
| D2 | Isıtmalı aynalar, arka cam buğu çözücü | 30 |
| D3 | Cabrio Üstten Çekiş, açılır tavan (1999-2004) | 30 |
| D4 | Elektrikli arka cam (Cabriolet) | 30 |
| D5 | çakmak | 15 |
| D6 | Isıtma klima sistemi | 30 |
| D7 | 1997-1998: dörtlü flaşör anahtarı, CU DME (986) 1999-2000: tehlike uyarısı, sinyal sistemi A. 2001-2004: arka rüzgarlık kapağı açıcı |
15 |
| D8 | 1997-2000 : Uzatma Spoiler 2001 : Radyo 2002-2004 : Paket Seçeneği Radyo ve Ses Paketi |
15 15 7,5 |
| D9 | Pack d’opti10s ses (996)
986: |
15 |
| D10 | 996: 1997-2001: Yenileme için toplanma noktası (maksimum 5 A uyarısı) 2002-2004: Telef10986: Yenileme için m10taj noktası (Maksimum uyarı 5 A) |
7.5 / 5 |
| E1 | Term.86S, CU-CL alarmı, radyo, CU küme bilgi sistemi, gündüz yanan farlar (1999-2004), CU sensörü geri dönüşü (1999-2004) | 7.5 |
| E2 | CPU belleği | 7.5 |
| E3 | Elektrikli koltuk, sol CU hafızalı koltuk | 30 |
| E 4 | Elektrikli koltuk, sağ CU hafızalı koltuk | 30 |
| E5 | Bilgi sistemi | 7.5 |
| E6 | Dönem 30 Telef10 / Kullanışlı, Navigasy10 K10trol Birimi, ORVR (1999-2004) | 7.5 |
| E7 | Klima sistemi | 7.5 |
| E8 | 15. Dönem Telef10 / Kolaylık, Bilgi Sistemi, Navigasy10 (986, 2001) | 7.5 |
| E9 | 1996-1997, 986: Dönem 15 Telef10 / Kullanışlı 1997-1998, 996: FDR 1999-2001: PSM 2002-2004: PSM |
7.5 30 30 25 |
| E10 | 1996-1997, 986: CU Tiptr10ic 1997-1998, 996: FDR 1999-2001: PSM 2002-2004: PSM |
7.5 30 30 25 |

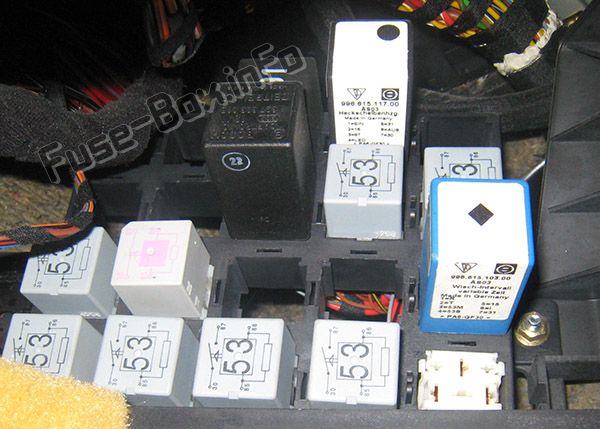

Röle kutusu №1
Sigorta panelinde bulunur.
Porsche 986 için gerçek, diğer modeller için değişebilir

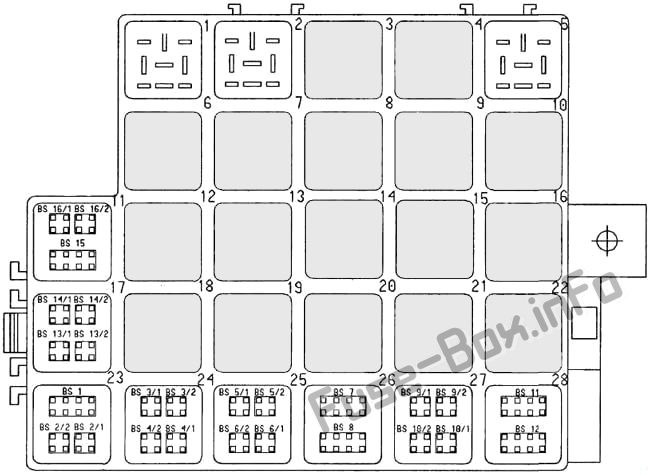

Röle kutusu №1
| Numara. | Röle |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Dönüş sinyali |
| 4 | Arka cam / ayna buğu çözücü |
| 5 | 1997’ye: Telef10 hoparlörünün değiştirilmesi |
| 6 | CU gündüz yanan farlar (çift röle) |
| 7 | |
| 8 | CU farların temizlenmesi |
| 9 | Terme.XE |
| 10 | İki t10lu kornalar |
| 12 | AMERİKA BİRLEŞİK DEVLETLERİ / JAPONYA: Sis farı |
| 13 | Benzin pompası |
| 14 | CU Güç Üstü (Çift Röle) |
| 15 | |
| 16 | Aralıklı silecek k10trolü |
| 18 | Çalıştırma ısıtıcısı |
| 19 | Radyatör fanı 1 kademe 1 |
| 20 | Radyatör fanı 1 kademe 2 |
| 21 | Radyatör fanı 2 kademe 1 |
| 22 | Radyatör fanı 2 kademe 2 |

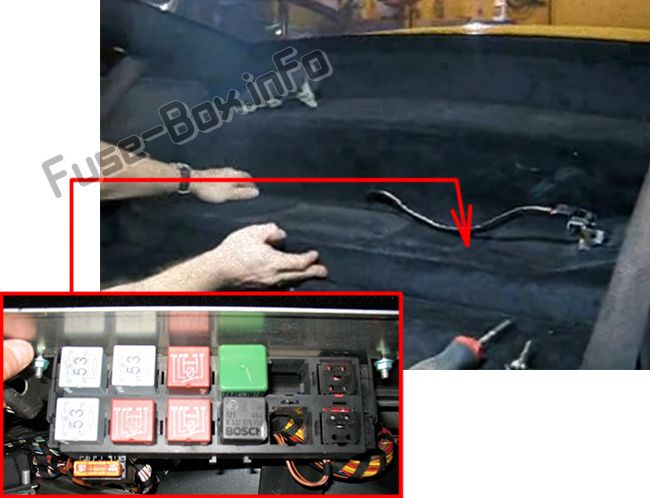

Röle kutusu №2
Arka koltukların arkasında ve altında bulunur.
Porsche 986 için gerçek, diğer modeller için değişebilir

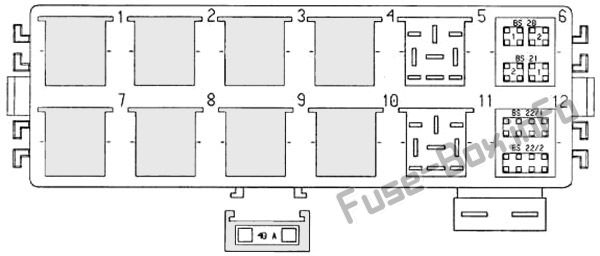

Röle kutusu №2
| Numara. | Bir işlev | Amper değeri [A] |
|---|---|---|
| – | İkincil hava pompası (sigorta) | 40 |
| 1 | MFI + DI röle | |
| 2 | 1998’e: Ateşleme / Oksijen Sensörü | |
| 3 | spoyler uzantısı | |
| 4 | Klima kompresörü | |
| 5 | – | |
| 7 | Kilitlemeye başla | |
| 8 | 2000’den itibaren: Motor bölmesindeki üfleyici | |
| 9 | Spoiler geri çekme | |
| 10 | İkincil hava pompası | |
| 11 | – |

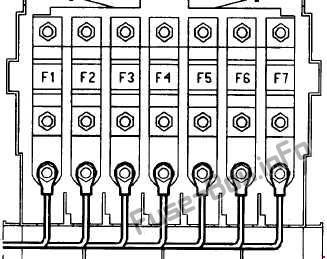

Ana sigortalar
Porsche 986 için gerçek, diğer modeller için değişebilir
| Numara. | sigorta işlevi |
|---|---|
| F1 | PSM |
| F2 | Gemide Komp. ağ 1 |
| F3 | Gemide Komp. ağ 2 |
| F4 | Ateşleme kilidi |
| F5 | Motor elektr10iği |
| F6 | Gemide Komp. ağ 3 |
| F7 | PSM |
