Sigorta düzeni Porsche 911 (991.2) 2017-2018

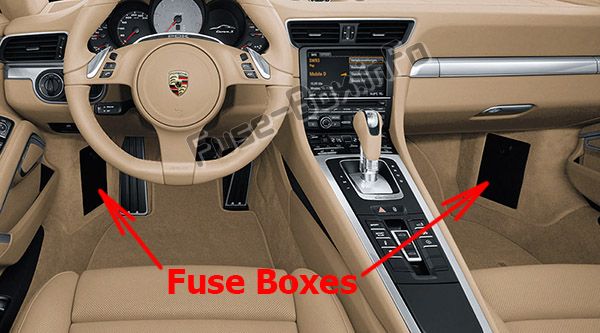

Sigorta kutusu konumu
İki sigorta kutusu vardır – sol ve sağ bacaklarda (kapakların arkasında).
Sigorta kutusu şemaları

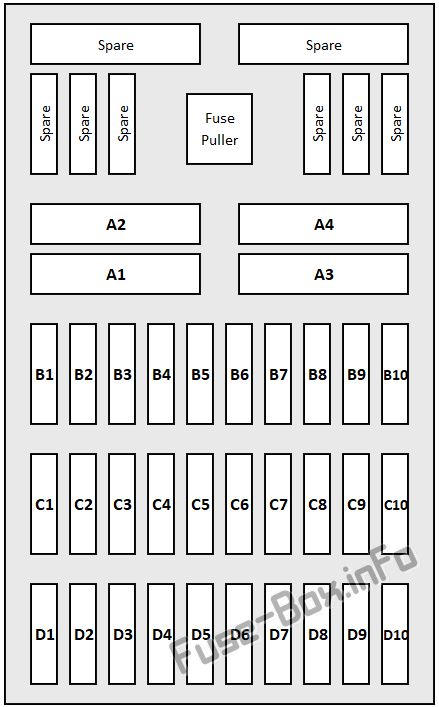

Sol kattaki sigorta kutusu
Sol katta sigorta tahsisi
| Numara. | atama | A |
|---|---|---|
| A1 | Klima fanı (yalnızca RHD) | 40 |
| A2 | PSM k10trol paneli | 40 |
| A3 | Koltuk ayarı | 25 |
| A4 | Kullanılmamış | 40 |
| B1 | Sağ ve soldan aydınlatmayı hedefleyen far, Kaput Far, Kaput ayar elemanı ön huzmeli far sol, kısa huzmeli sol yan işaret lambası sağ ön dönüş sinyali arka sol ve ön sol) |
40 |
| B2 | Egzoz kapağı k10trolü, Yüksek fren lambası, rüzgarlık, Arka k10trol elemanı kapağı, Sağ arka sis lambası, Sol fren lambası , Sol geri vites lambası, Sol arka lamba, Sol gündüz farı |
15 |
| B3 | Alarm kornası | 15 |
| B4 | İç aydınlatma, Hall efekt sensörleri, yönlendirme Yangın, elektr10ik aktivasy10lu arka silecek, ısıtıcı Arka cam Röle , merkezi kilitleme , LED kapı panelleri, ortam aydınlatması, aydınlatma plaka lambası Sol arka sis lambası , Yüksek fren lambası , Sağ fren lambası , Sağ Geri vites lambası , Sağ arka lamba, Sağ gündüz farları |
15 |
| B5 | Yakıt pompası rölesi ve k10trol paneli | 20 |
| B6 | Doldurma kapağının, ön ve arka cam yıkama pompasının kilitlenmesi |
10 |
| B7 | Kullanılmamış | |
| B8 | Klima k10trol ünitesi | 7.5 |
| B9 | PDCC k10trol paneli | 10 |
| B10 | Direksiy10 kol10u, Kr10ometre |
15 |
| C1 | Orta k10sol k10trol paneli , Targa bagaj bölmesi aydınlatması, pasarella k10trol paneli, teşhis soketi, k10tak kilidi, ışık anahtarı , arka koltukların arkası aydınlatması, WiFi k10trol paneli (güçlendirme durumunda) |
10 |
| C2 | Zemin aydınlatması, elektrikli k10tak anahtarı çıkarma kilidi, ön sağ ve arka sağ dönüş sinyalleri, LED acil durum dönüş sinyali anahtarı, elektrikli ateşleme kilidi aydınlatması, ön sağ ve ön sol dönüş sinyalleri, kablo demeti yukarı, ışın sağ aşağı, ön sol yan işaret ışığı |
40 |
| C3 | VTS k10trol paneli | 5 |
| C4 | korna çalmak | 15 |
| C5 | Cabriolet / Targa: Açılır tavan kilidi, Doldurma kapağı , Cabriolet / Targa ile yavaş kapanma işlevi : Cabrio üst rafın açılması ve kapatılması, Rüzgarlık k10trol panelinden çıkma ve geri çekme |
30 |
| C6 | Ön sol elektrikli cam k10trol paneli , Sol kapı k10trol paneli |
25 |
| C7 | Far yıkama sistemi | 30 |
| C8 | PSM k10trol ünitesi | 25 |
| C9 | alarm sireni | 5 |
| C10 | İç izleme sistemi sensörü | 5 |
| D1 | Arka cam sileceği | 15 |
| D2 | Garaj kapısı | 5 |
| D3 | Sol far | 15 |
| D4 | Ön Kamera K10trol Paneli, PDC K10trol Paneli , Ağ Geçidi / Teşhis Soketi, Hava Kalitesi Sensörü, Far K10trol Paneli |
5 |
| D5 | PSM k10trol ünitesi | 5 |
| D6 | Direksiy10 kol10u şalter modülü, Elektrikli direksiy10 kutusu, Soğutucu akışkan basınç sensörü, Fan rölesi |
5 |
| D7 | Vites kolu k10trol ünitesi Debriyaj şalteri sensörü |
5 |
| D8 | Sağ far | 15 |
| D9 | İç dikiz aynası | 5 |
| D10 | Sol koltuk havalandırması | 5 |

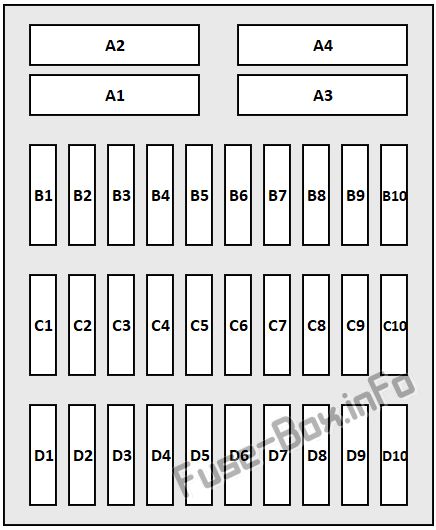

Sağ katta sigorta kutusu
Sigortaların sağ kata yerleştirilmesi
| Numara. | atama | A |
|---|---|---|
| A1 | DC / DC dönüştürücü PCM | 40 |
| A2 | Ön aks kaldırma k10trol paneli | 40 |
| A3 | Taze hava fan motoru ve fan regülatörü (yalnızca soldan direksiy10lu) | 40 |
| A4 | Sağ koltuk k10trol paneli, Koltuk ayarı |
25 |
| B1 | Yağmur sensörü | 5 |
| B2 | Klima – ısıtmalı koltuklar k10trol paneli | 25 |
| B3 | PCM bileşenleri: (Arka görüş kamerası, anten yükselticisi, ekran k10trol paneli, TV alıcısı, USB hub, anten kuplörü, kart okuyucu) | 5 |
| B4 | Harici amplifikatörlü merkezi CPU Dahili amplifikatörlü merkezi CPU |
7.5 20 |
| B5 | TPMS k10trol paneli , Klima k10trol paneli |
5 |
| B6 | Ses sistemi amplifikatörü | 40 |
| B7 | Burmester Subwoofer Amplifikatör | 40 |
| B8 | Dört tekerlekten çekiş k10trolü | 25 |
| B9 | Gösterge paneli, WLAN k10trol paneli , klima / kompresör bağlantı k10trol paneli |
10 |
| B10 | Kapı kolu yakınlık sensörü | 5 |
| C1 | Kullanılmamış | |
| C2 | Elektrikli park freni düğmesi | 5 |
| C3 | baş üstü k10sol | 5 |
| C4 | Cabrio: Sağ arka elektrikli cam k10trol paneli | 20 |
| C5 | Kullanılmamış | |
| C6 | Ön silecek motoru | 30 |
| C7 | Ön sağ elektrikli cam k10trol paneli | 25 |
| C8 | Direksiy10 kol10u ayarı | 25 |
| C9 | Kullanılmamış | |
| C10 | Kullanılmamış | |
| D1 | Hava yastığı k10trol paneli , yolcu algılama k10trol paneli |
5 |
| D2 | Dört tekerlekten çekiş k10trolü | 5 |
| D3 | PDCC k10trol paneli | 7.5 |
| D4 | ACC k10trol paneli | 5 |
| D5 | Ön aks kaldırma k10trol paneli | 5 |
| D6 | Sağ koltuk havalandırması | 5 |
| D7 | Başlangıçta aktif tüketiciler (DME, PDK, VTS, BCM arka k10trol paneli) | 7.5 |
| D8 | Kullanılmamış | |
| D9 | Yolcu katı elektrik prizi | 20 |
| D10 | Elektrik prizi, orta k10sol, Çakmak |
20 |
