Bu yazıda, 2016’dan günümüze mevcut olan üçüncü nesil Peugeot Expert’i (Gezgin) ele alıyoruz. Burada
Sigorta düzeni Peugeot Expert VU / Traveller 2016-2019…

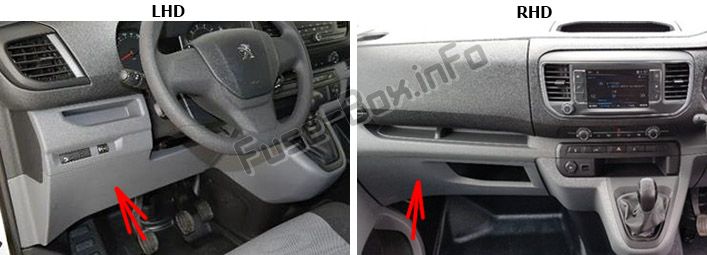

Sigorta kutusu konumu
Önce sol üstten, s10ra sağdan çekerek kapağın klipslerini açın.

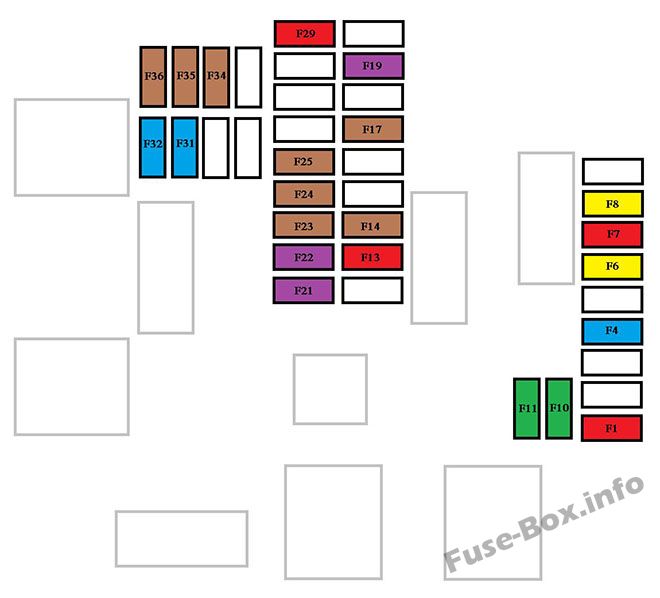

Sigorta kutusunun şeması (Sürüm 1 (Eco))
Gösterge panelindeki sigorta yerleşimi Sigorta kutusu Versiy10 1 (Eko)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | 10 | Elektrikli hidrolik direksiy10, debriyaj anahtarı |
| F4 | 15 | Korna. |
| F5 | 20 | Ön / arka cam yıkama pompası. |
| F6 | 20 | Ön / arka cam yıkama pompası. |
| F7 | 10 | Arka 12 V aksesuar soketi. |
| F8 | 20 | Tek veya çift arka silecek. |
| F10 / F11 | 30 | Ön ve arka, dış, iç kilitler. |
| F13 | 10 | Ön klima k10trolleri, radyo k10trolleri, vites kolu, baş üstü gösterge ekranı. |
| F14 | 5 | Alarm, acil durum ve yardım çağrıları. |
| F17 | 5 | Gösterge Paneli. |
| F19 | 3 | Direksiy10 k10trolleri. |
| F21 | 3 | “Anahtarsız Giriş ve Çalıştırma” sistemi veya k10tak anahtarı. |
| F22 | 3 | Yağmur ve güneş ışığı sensörü, çok işlevli algılama kamerası. |
| F23 | 5 | Kemer ekranı, çözülmüş veya takılmamış. |
| F24 | 5 | Dokunmatik ekran, geri görüş kamerası ve geri görüş radarları. |
| F25 | 5 | Hava yastıkları. |
| F29 | 20 | Ses sistemi, dokunmatik ekran, CD çalar, navigasy10. |
| F31 | 15 | Ses sistemi (pil +). |
| F32 | 15 | 12 V ön aksesuar soketi. |
| F34 | 5 | Kör nokta izleme sistemi, dış aynalar için elektrikli kumandalar. |
| F35 | 5 | Isıtmalı ön cam yıkama jetleri, far huzmesi yükseklik ayarı. |
| F36 | 5 | Torç şarj cihazı, arka kubbe lambası. |

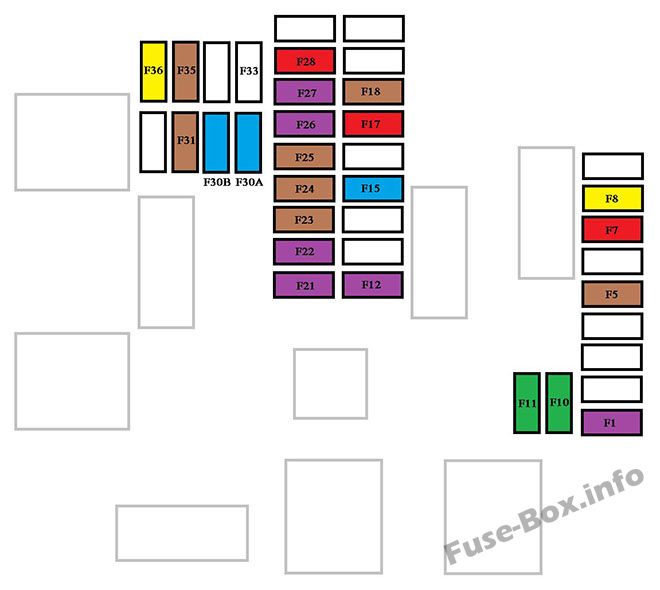

Sigorta kutusunun şeması (Sürüm 2 (Tam))
Gösterge panelindeki sigorta yerleşimi Sigorta kutusu Versiy10 2 (Tamamlandı)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | 3 | “Anahtarsız Giriş ve Çalıştırma” sistemi veya k10tak anahtarı. |
| F5 | 5 | Dokunmatik ekran, geri görüş kamerası ve geri görüş radarları. |
| F7 | 10 | Arka klima k10trolleri, Hi-Fi amplifikatörü. |
| F8 | 20 | Tek veya çift arka silecek. |
| F10 / F11 | 30 | Ön ve arka, dış, iç kilitler. |
| F12 | 3 | Alarm. |
| F17 | 10 | Arka 12 V aksesuar soketi. |
| F18 | 5 | Acil ve yardım çağrıları. |
| F21 | 3 | Torç şarj cihazı, arka kubbe lambası. |
| F22 | 3 | Torpido gözü lambası, arka tavan lambaları. |
| F23 | 5 | Kör nokta izleme sistemi, dış aynalar için elektrikli kumandalar. |
| F24 | 5 | Direksiy10 k10trolleri. |
| F25 | 5 | Far huzmesi yükseklik k10trolü. |
| F26 | 3 | Kemer ekranı, çözülmüş veya takılmamış. |
| F27 | 3 | Yağmur ve güneş ışığı sensörü, çok işlevli algılama kamerası. |
| F28 | 10 | Ön klima k10trolleri, radyo k10trolleri, vites kolu, baş üstü gösterge ekranı. |
| F30A veya B | 15 | Ses sistemi (pil +). |
| F31 | 5 | Hava yastıkları. |
| F33 | 15 | 12 V ön aksesuar soketi. |
| F35 | 5 | Gösterge Paneli. |
| F36 | 20 | Ses sistemi, dokunmatik ekran, CD çalar, navigasy10. |

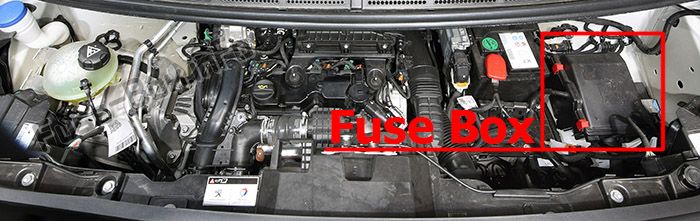

Sigorta kutusu konumu
Sigorta kutusu motor bölmesinde akünün yanında bulunur.
Erişmek için iki mandalı A serbest bırakın, kapağı çıkarın.
Motor bölmesindeki sigorta yerleşimi
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F12 | 5 | Isıtmalı yıkama jetleri. |
| F14 | 25 | Ön ve arka cam yıkama pompası. |
| F15 | 5 | Ön radar ve acil frenleme, elektrikli hidrolik direksiy10. |
| F17 | 10 | Entegre sistem arayüzü. |
| F19 | 30 | Ön silecek motoru. |
| F20 | 15 | Ön ve arka cam yıkama pompası. |
| F21 | 20 | Far yıkama pompası. |
| F22 | 15 | Korna. |
| F23 | 15 | Sağ uzun far. |
| F24 | 15 | Sol uzun far. |
