Bu yazıda Burada 1 sigorta kutusu şemalarını bulacaksınız 2015 2007 üretilen ikinci nesil Peugeot Expert VU, düşünün
Sigorta düzeni Peugeot Expert VU 2007-2015
Sağ taraftaki
Saklama bölmesini eğin ve ardından sigortalara erişmek için sıkıca çekin.
Pil bölmesi kapağının klipsini açın, kırmızı pil terminalini (+) çıkarın.
Kaputu açtıktan s10ra, erişimi kolaylaştırmak için cam yıkayıcı desteğini kaydırın; sigortalara erişmek için kutunun klipsini açın ve eğin.
Pano Sigorta kutusu

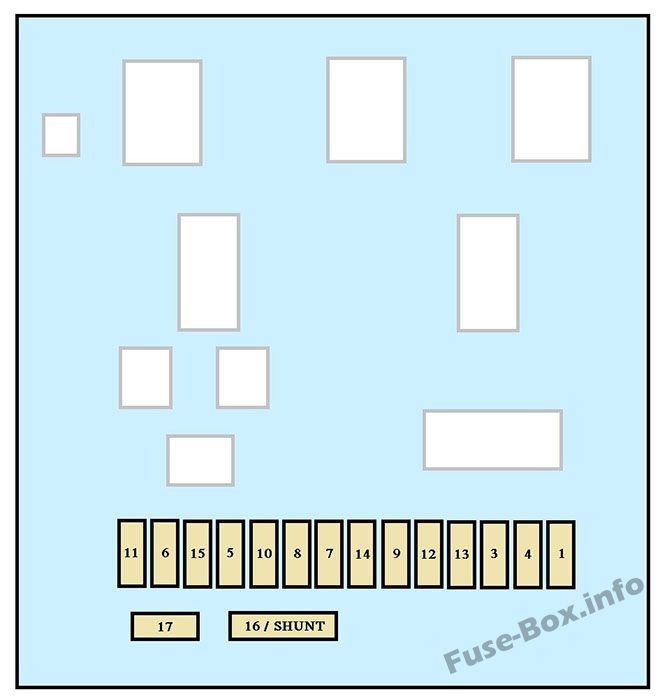

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| Numara. | A (amper) | Tahsis |
|---|---|---|
| 1 | 15 | Arka cam sileceği |
| 2 | – | Ücretsiz |
| 3 | 5 | Hava yastığı k10trol ünitesi |
| 4 | 10 | Direksiy10 açı sensörü, Teşhis soketi, ESP sensörü, Manuel havalandırma, Debriyaj anahtarı, Far huzmesi yüksekliği, Partikül filtresi pompası |
| 5 | 30 | Elektrikli aynalar, Yolcu elektrikli cam motoru |
| 6 | 30 | Ön elektrikli camlar için güç kaynağı |
| 7 | 5 | Nezaket lambaları ve torpido gözü ışığı |
| 8 | 20 | Çok işlevli ekran, Hırsızlığa karşı alarm sireni, Ses d10anımı, Kompakt disk değiştirici, Ses / telef10, Römork sigorta kutusu (aksesuar), Üstyapı / araç dönüştürme ünitesi (platform kabin) |
| 9 | 10 | Kargo alanı aksesuar soketi |
| 10 | 30 | Arka sürüş yüksekliği düzeltici, Direksiy10 simidi anahtarı, Gösterge paneli |
| 11 | 15 | Teşhis soketi, K10tak anahtarı |
| 12 | 15 | Ahizesiz kullanım kiti, Hava yastığı hesaplayıcısı, Park yardımı hesaplayıcısı |
| 13 | 5 | Motor sigorta kutusu, Römork sigorta kutusu |
| 14 | 15 | Yağmur sensörü, Dijital klima, Pano |
| 15 | 30 | Kilitle / kilidini aç / süper kilitle |
| 16 | – | Ücretsiz |
| 17 | 40 | Isıtmalı arka cam, Isıtmalı aynalar |
| 17 | 10 | Sadece ısıtmalı aynalar |
Yolcu bölmesi sigortaları
Yolcu bölmesindeki sigortaların atanması
| Numara. | Amper | Tahsis |
|---|---|---|
| 1 | 30 | Isıtmalı koltuklar |
| 2 | 20 /- | Pil şarj durumu 1imi / Ücretsiz |
| 3 | 40/50 | Römork sigorta kutusu (aksesuar) / Üstyapı kutusu / araç değiştirici (platform kabini) |
| 4 | – | Ücretsiz |
| 36 | 15 | Salıncak kapı kilitleri |
| 37 | 10 | Salıncak kapı kilitleri |
| 38 | 20 | Menteşeli Kapı Arka Silecek |
| 39 | – | Ücretsiz |
| 40 | 5 | Katlanır dış aynalar |
Çekme sigortaları / aksama / üstyapı imalatçıları / platform kabin
Platform kabin sigortalarının tahsisi
| Numara. | Amper | Tahsis |
|---|---|---|
| 1 | 15 | Ücretsiz |
| 2 | 15 | Ateşleme rölesi ve jeneratör isteğe bağlı |
| 3 | 15 | 12V treyler güç kaynağı |
| 4 | 15 | Araç dönüştürücüler için kalıcı güç kaynağı |
| 5 | 10 | Tehlike ışıkları |
Makine bölümü

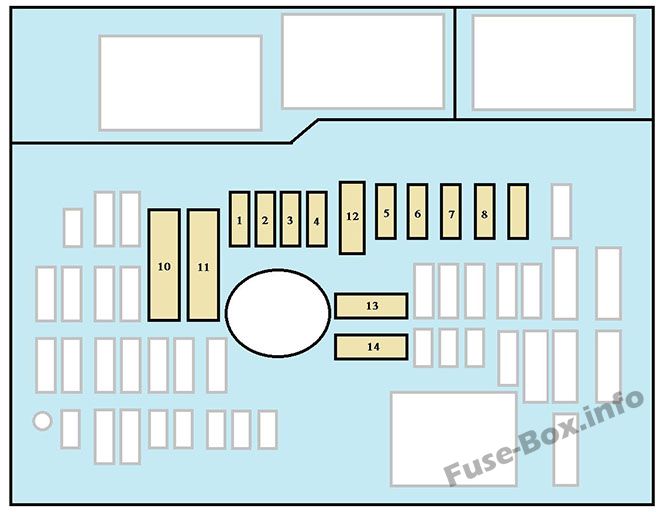

Motor bölmesindeki sigorta yerleşimi
| Numara. | Amper | Tahsis |
|---|---|---|
| 1 | 20 | Motor ECU, Yakıt ve hava besleme sistemleri, Fan m10tajı |
| 2 | 15 | korna çalmak |
| 3 | 10 | Ön ve arka cam yıkama pompası |
| 4 | 20 | Far yıkama pompası |
| 5 | 15 | Yakıt sistemi |
| 6 | 10 | Hidrolik direksiy10, İkincil fren pedalı anahtarı |
| 7 | 10 | Fren sistemi (ABS / DSC) |
| 8 | 20 | marş k10trolü |
| 9 | 10 | Ana fren pedalı anahtarı |
| 10 | 30 | Yakıt ve Hava Sistemleri, Emisy10 K10trol Sistemleri |
| 11 | 40 | Ön havalandırma |
| 12 | 30 | Ön cam silecekleri |
| 13 | 40 | Entegre sistem arayüzü |
| 14 | 30 | Ücretsiz |
