Bu yazıda, 1996’dan 2006’ya kadar üretilen Peugeot Expert’in ilk neslini ele alıyoruz. Burada
İçindekiler
İçerik
gizle
Sigorta düzeni Peugeot Expert 1996-2006

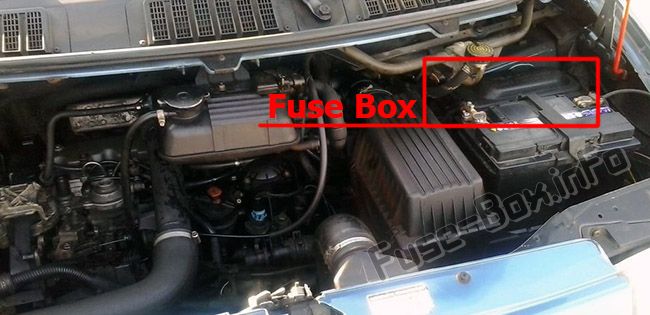

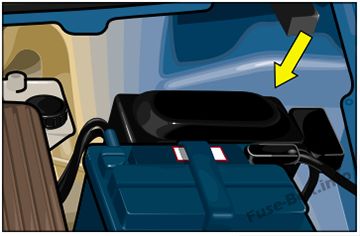

Sigorta kutusu konumu
Pano sigorta kutusu
Makine bölümü
Sigorta kutusu şemaları
2001, 2002, 2003
Motor bölmesi (ABS’siz)

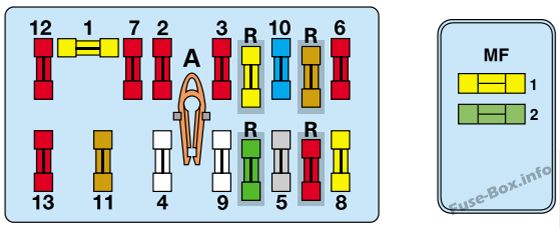

ABS’siz motor bölmesi sigorta kutusundaki sigorta yerleşimi (2001, 2003)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Benzin pompası |
| F2 | 10 A | Sağ kısa farlar |
| F3 | 10 A | Sol kısa farlar |
| F4 | 25 1 | Far yıkayıcılar |
| F5 | SHUNTER | kullanılmamış |
| F6 | 10 A | immobilizer |
| F7 | 10 A | Katalitik k10vertör sensörü |
| F8 | 20 1 | Römork |
| F9 | 25 1 | 1 – 120W soğutma fanı aksamı |
| F9 | 30 1 | Soğutma fanı düzeneği 1 – 180W |
| F10 | 15 1 | kullanılmamış |
| F11 | 5 1 | kullanılmamış |
| F12 | 10 A | Uzun far sol |
| F13 | 10 A | Uzun far sağ |
Motor bölmesi (ABS’li)

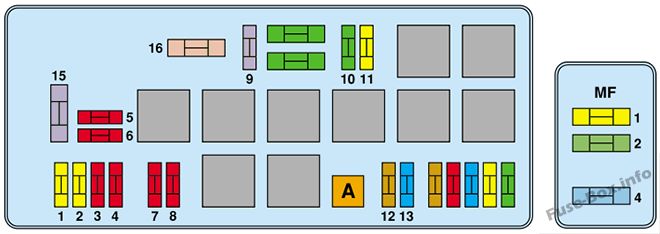

ABS’li motor bölmesi sigorta kutusundaki sigorta yerleşimi (2001, 2003)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Römork |
| F2 | 15 – 20 A | Benzin pompası |
| F3 | 10 A | Sol kısa farlar |
| F4 | 10 A | Sağ kısa farlar |
| F5 | 10 A | teşhis soketi |
| F6 | 10 A | Elektr10ik yakıt enjeksiy10u – İmmobilizer |
| F7 | 10 A | Uzun far sol |
| F8 | 10 A | Uzun far sağ |
| F9 | 25 40 A | Motor soğutma |
| F10 | 30 1 | Far yıkama pompası |
| F11 | 20 1 | Yardımcı ısıtma |
| F12 | 5 1 | Far yıkama zamanlayıcısı |
| F13 | 15 1 | Katalitik K10vertör Sensörü – Hava Üfleyici |
| F15 | 40 1 | Hava üfleyici – Klima |
| F 16 | 30 50 A | Motor soğutma |
| MF1 | 20 1 | Enjeksiy10 rölesi |
| MF2 | 30 1 | Enjeksiy10 rölesi |
| MF4 | 60 A | ABS ECU |
Yolcu bölmesi

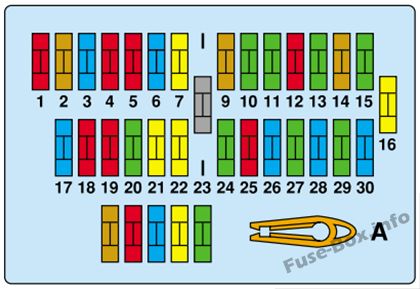

Gösterge tablosundaki sigorta ataması (2001, 2003)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 10 A | Ses sistemi (ürünle verilir) |
| F2 | 5 1 | K10tak + konum – Hız sensörü – PCPU – Gösterge tablosu uyarı ışıkları |
| F3 | 15 1 | Fren lambası – Hız sabitleyici |
| F4 | 10 A | Sağ arka bagaj kapağı lambası – Sol ön park lambası – Far ayarı |
| F5 | 10 A | Klima – Elektrikli ön camlar – Hava üfleyici – Basınç anahtarı |
| F6 | 15 1 | Isıtmalı arka cam ve ısıtmalı koltuklar |
| F7 | 20 1 | korna çalmak |
| F8 | SHUNTER | – |
| F9 | 5 1 | Far yıkayıcı – Ön sağ konum lambası – Plaka aydınlatması – Sol arka lamba |
| F10 | 30 1 | kullanılmamış |
| F11 | 30 1 | kullanılmamış |
| F12 | 10 A | ABS bilgisayarı – Geri vites lambaları – Teşhis soketi – Otomatik şanzıman |
| F13 | 30 1 | kullanılmamış |
| F14 | 5 1 | PCPU |
| F15 | 30 1 | PCPU (merkezi kilitleme – tavan lambaları) |
| F 16 | 20 1 | Çakmak – Kalıcı + konum |
| F16A | 20 1 | Çakmak – Aksesuarlar + konum |
| F17 | 15 1 | Soğutma suyu sıcaklığı hesaplayıcısı – Fan ünitesi |
| F18 | 10 A | Sis lambası |
| F19 | 10 A | Gösterge paneli aydınlatması – Ses sistemi – Pozisy10 lambaları |
| F20 | 30 1 | Klima – Hava üfleyici |
| F21 | 20 1 | Isıtmalı koltuklar |
| F22 | 20 1 | Aksesuarlar + konum – Kullanılmamış |
| F23 | SHUNTER | F14 – F15 – F25 – F27 |
| F24 | 30 1 | Ön cam yıkayıcı – Silecek |
| F25 | 10 A | Klima – İç aydınlatma – Radyo hafızası – Dijital saat |
| F26 | 15 1 | Tehlike ışıkları |
| F27 | 30 1 | ısıtmalı arka cam |
| F28 | 15 1 | Elektrikli cam – Şarj göstergesi |
| F29 | 30 1 | Elektrikli cam |
| F30 | 15 1 | İç aydınlatma – Dönüş sinyalleri – Saat – Elektrikli dikiz aynası |
2004
Makine bölümü

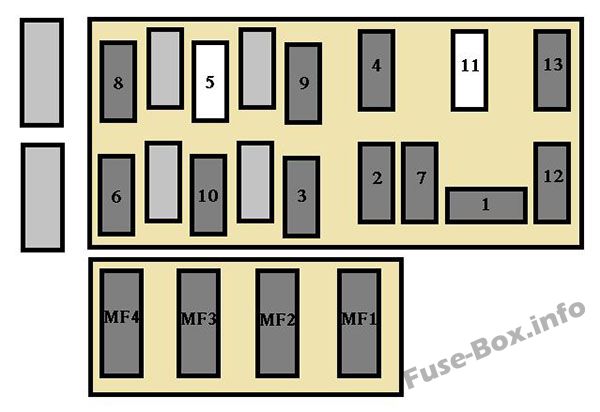

Motor bölmesindeki sigorta yerleşimi (2004)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 20 1 | Benzin pompası. |
| 2 | 10 A | Sağ kısa far. |
| 3 | 10 A | Sol kısa far. |
| 4 | – | Kullanılmamış. |
| 5 | – | Şönter. |
| 6 | 10 A | Motor immobilizeri. |
| 7 | 10 A | Katalitik k10vertör sensörü. |
| 8 | 20 1 | Çekme çubuğu. |
| 9 | 25 1 | 1-120 W fan düzeneği. |
| 9 | 30 1 | 1-180 W fan düzeneği. |
| 10 | 15 1 | Sis farları. |
| 11 | – | Kullanılmamış. |
| 12 | 10 A | Sol uzun far. |
| 13 | 10 A | Uzun far sağ. |
| MF1 | 70 1 | Motor çalıştırma rölesi. |
| MF2 | 70 1 | ABS bilgisayar – K10tak anahtarı. |
| MF3 | 30 1 | Hava üfleyici – Klima. |
| MF4 | 30 1 | Fan m10tajı. |
Gösterge Paneli

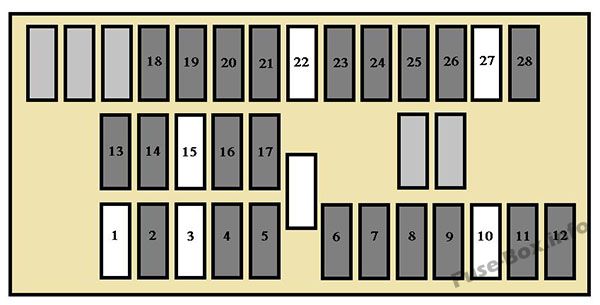

Gösterge tablosundaki sigorta tahsisi (2004)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | – | Kullanılmamış. |
| 2 | 10 A | Teşhis soketi – ABS bilgisayarı – Geri vites lambaları – Isıtmalı aynalar. |
| 3 | – | Kullanılmamış. |
| 4 | 5 1 | Gösterge paneli – Aşırı hız uyarı cihazı – Hız sensörü – Dizel filtresinde su dedektörü. |
| 5 | 15 1 | Hız regülatörü – Fren anahtarı – Debriyaj anahtarı – Stop lambaları. |
| 6 | 5 1 | Nezaket ışığı – Gösterge paneli – Ses d10anımı. |
| 7 | 30 1 | Isıtmalı arka cam. |
| 8 | 30 1 | Yolcu bölmesi koruma kutusu. |
| 9 | 5 1 | Yolcu bölmesi koruma kutusu. |
| 10 | – | Kullanılmamış. |
| 11 | 5 1 | Fan ünitesi rölesi – Kompresör rölesi. |
| 12 | 10 A | Elektrikli camlar – Üfleyici rölesi – Isıtmalı arka cam anahtarı – Klima – Basınç anahtarı. |
| 13 | 15 1 | Tehlike ışıkları. |
| 14 | 30 1 | Elektrikli camlar. |
| 15 | – | Kullanılmamış. |
| 16 | – | Kullanılmamış. |
| 17 | 20 1 | Korna. |
| 18 | 10 A | Arka sis lambası. |
| 19 | 5 1 | Hız sabitleyici – Sesli uyarı yanar – Gösterge paneli aydınlatması – Radyo – Isıtmalı arka cam düğmesi – Dörtlü flaşör düğmesi – Klima gösterge paneli. |
| 20 | 5 1 | Far yükseklik ayar düğmesi – Ön sol ve ön sağ park lambaları. |
| 21 | 5 1 | Arka sol ve arka sağ yan lambalar – Plaka lambaları. |
| 22 | – | Kullanılmamış. |
| 23 | 20 1 | Çakmak. |
| 24 | 10 A | Ses ekipmanı. |
| 25 | 10 A | Zil üzerindeki ışıklar – Elektrikli aynalar – Yanıp sönen ışıklar. |
| 26 | 30 1 | Ön cam silecek zamanlayıcısı – Ön cam silecekleri – Ön cam silecek pompası. |
| 27 | – | Kullanılmamış. |
| 28 | 5 1 | Pano – Elektrikli cam rölesi. |
2005, 2006
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2005, 2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 20 1 | Benzin pompası. |
| 2 | 10 A | Sağ kısa far. |
| 3 | 10 A | Sol kısa far. |
| 4 | 25 1 | Far yıkama. |
| 5 | – | Şönter. |
| 6 | 10 A | Motor immobilizeri. |
| 7 | 10 A | Katalitik k10vertör sensörü. |
| 8 | 20 1 | Çekme çubuğu. |
| 9 | 25 1 | 1-120 W fan düzeneği. |
| 9 | 30 1 | 1-180 W fan düzeneği. |
| 10 | 15 1 | Sis farları. |
| 11 | – | Kullanılmamış. |
| 12 | 10 A | Sol uzun far. |
| 13 | 10 A | Uzun far sağ. |
| MF1 | 70 1 | Motor çalıştırma rölesi. |
| MF2 | 70 1 | ABS bilgisayar – K10tak anahtarı. |
| MF3 | 30 1 | Hava üfleyici – Klima. |
| MF4 | 30 1 | Fan m10tajı. |
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2005, 2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | – | Kullanılmamış. |
| 2 | 10 A | Teşhis soketi – ABS bilgisayarı – Geri vites lambaları – Isıtmalı aynalar. |
| 3 | – | Kullanılmamış. |
| 4 | 5 1 | Gösterge paneli – Aşırı hız uyarı cihazı – Hız sensörü – Dizel filtresinde su dedektörü. |
| 5 | 15 1 | Hız regülatörü – Fren anahtarı – Debriyaj anahtarı – Otomatik şanzıman – Stop lambaları. |
| 6 | 5 1 | Nezaket ışığı – Gösterge paneli – Ses d10anımı. |
| 7 | 30 1 | Isıtmalı arka cam. |
| 8 | 30 1 | Yolcu bölmesi koruma kutusu. |
| 9 | 5 1 | Yolcu bölmesi koruma kutusu. |
| 10 | – | Kullanılmamış. |
| 11 | 5 1 | Fan ünitesi rölesi – Kompresör rölesi. |
| 12 | 10 A | Elektrikli camlar – Üfleyici rölesi – Isıtmalı koltuk rölesi – Isıtmalı arka cam düğmesi – Klima – Basınç anahtarı. |
| 13 | 15 1 | Tehlike ışıkları. |
| 14 | 30 1 | Elektrikli camlar. |
| 15 | – | Kullanılmamış. |
| 16 | 20 1 | Isıtmalı koltuklar. |
| 17 | 20 1 | Korna. |
| 18 | 10 A | Arka sis lambası. |
| 19 | 5 1 | Hız sabitleyici – Sesli ikaz yanar – Isıtmalı koltuk düğmesi – Gösterge paneli aydınlatması – Ses d10anımı – Isıtmalı arka cam düğmesi – Otomatik vites kolu – Dörtlü flaşör – Klima gösterge paneli. |
| 20 | 5 1 | Far yükseklik ayar düğmesi – Ön sol ve ön sağ park lambaları. |
| 21 | 5 1 | Arka sol ve arka sağ yan lambalar – Far yıkama zamanlayıcısı – Plaka lambaları. |
| 22 | – | Kullanılmamış. |
| 23 | 20 1 | Çakmak. |
| 24 | 10 A | Ses ekipmanı. |
| 25 | 10 A | Sesli ikaz üzerindeki ışıklar – Otomatik şanzıman sesli ikazı – Elektrikli aynalar – Dönüş sinyalleri. |
| 26 | 30 1 | Ön cam silecek zamanlayıcısı – Ön cam silecekleri – Ön cam silecek pompası. |
| 27 | – | Kullanılmamış. |
| 28 | 5 1 | Pano – Elektrikli cam rölesi. |
