Peugeot 607 executive sedan 2000’den 2010’a kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Peugeot 607 2000-2010
Sigorta kutusu konumu
Sigorta kutuları, ön panelin alt kısmında (sürücü tarafı), motor bölmesinde (sol taraf) ve sol bagaj kaplamasında bulunur.

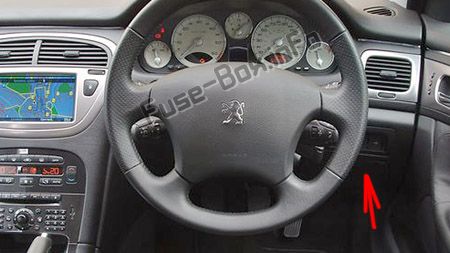

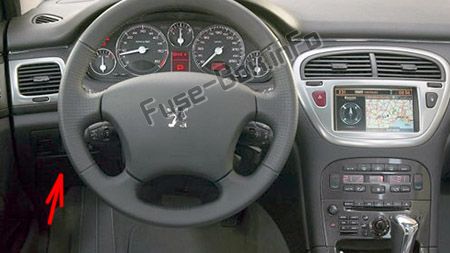

Pano sigorta kutusu

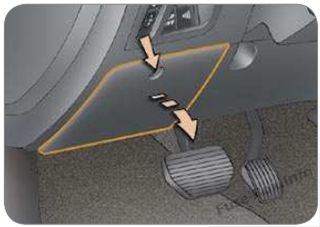

Erişmek için sürücü tarafı eşya bölmesinin kapağını açın. Sigorta kutusunu aşağı yatırın.

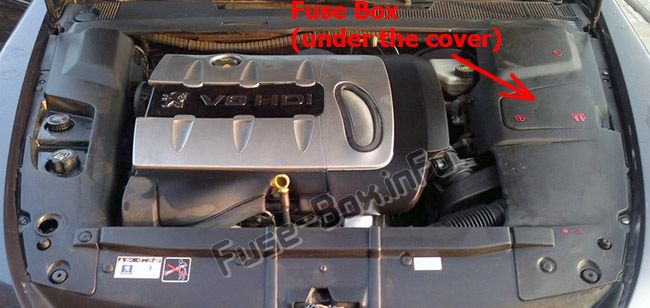

Makine bölümü
Motor bölmesinde bulunan sigortalara erişmek için kapağı çıkarın ve sigorta kutusu kapağının klipsini açın.
Sigorta kutusu şemaları
2003, 2004

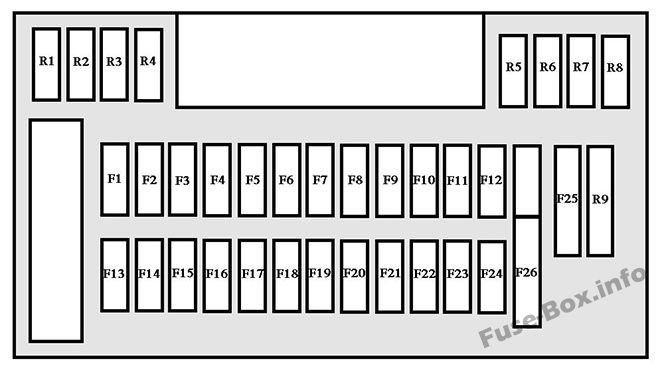

Pano Sigorta kutusu
Pano sigorta kutusundaki sigorta ataması (2003, 2004)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| r | Yedek sigortalar. | |
| 1 | 30A | Kilitleme / kilitlenme. |
| 2 | 20A | Radyo amplifikatörü. |
| 3 | 30A | Ön cam yıkama. |
| 4 | 30A | Arka cam, arka kapıları açar. |
| 5 | 15A | Elektr10ik immobilizer, m10okrom ekran veya renkli ekran bilgisayar, gösterge paneli, klima bilgisayarı, ses/telef10 sistemi. |
| 6 | 10 A | Sağ arka fren lambası. |
| 7 | 10 A | Anahtarlar, arka aydınlatma, ön kubbe, arka kubbe, arka lamba çakmağı, plaka aydınlatması, far yükseklik ayarı. |
| 8 | 10 A | Teşhis k10nektörü, far yükseklik ayar bilgisayarı, HF kilitleme alıcısı, yolcu kabini hava sıcaklık sensörü, HF lastik düşük hava alıcısı. |
| 9 | 20 1 | Far yıkama. |
| 10 | 20 1 | Torpido gözü aydınlatması, ön lamba, ön ve arka tavan lambası, elektrokromik iç ayna, elektrikli dış aynalar. |
| 11 | 5 1 | Otomatik far ateşleme beyni, hava yastığı beyni, otomatik far ateşlemesi için güvenlik rölesi. |
| 12 | 30 1 | Arka cam, sürücü minderini, arka camları açar. |
| 13 | 30 1 | Silecek. |
| 14 | 15 1 | Kullanılmamış. |
| 15 | 15 1 | Sürücü kapısı kaplaması, yolcu kapısı kaplaması. |
| 16 | 15 1 | Arka çakmak. |
| 17 | 5 1 | Isıtmalı dış aynalar. |
| 18 | 15 1 | Sol arka fren lambası, ek fren lambası. |
| 19 | 10 A | Park yardımı hesaplayıcısı, navigasy10 hesaplayıcısı. |
| 20 | 15 1 | Alarm sireni, m10okrom veya renkli ekran k10trol ünitesi, HF alıcı, ses/telef10 sistemi, m10okrom veya renkli navigasy10 k10trol ünitesi, dizel katkı k10trol ünitesi. |
| 21 | 15 1 | Teşhis k10nektörü, karavan soketi, römork konum ışığı rölesi. |
| 22 | 15 1 | Dizel katkı hesaplayıcı, sürücü koltuğu hafızalı bilgisayar, sürücü kapısı minderi, yolcu kapısı minderi. |
| 23 | 30 1 | Sürücü camı, yolcu camı, açılır tavan emniyeti otomatik geri dönüşü, sürücü kapısı minderindeki ve yolcu kapısı minderindeki yolcu camı anahtarı. |
| 24 | 10 A | Arka sis lambası. |
| 25 | 40 1 | PARC baypas. |
| 26 | 40 1 | Isıtmalı arka cam, radyo anteni amplifikatörü. |

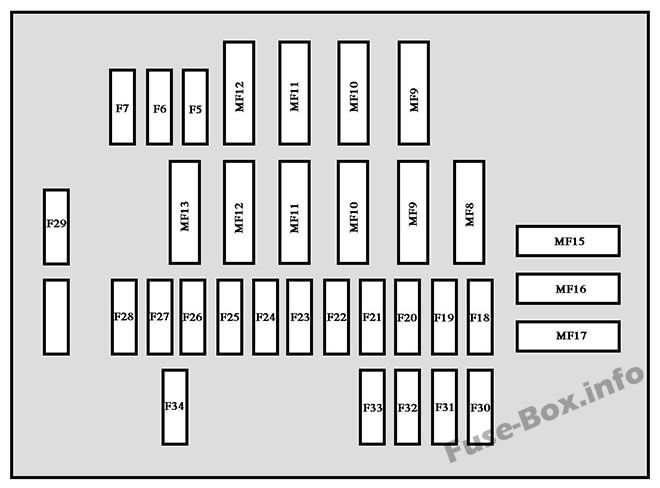

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2003, 2004)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1* | 70 1 | Entegre sistemlerin arayüzü (ısıtmalı arka cam – ısıtmalı dış aynalar – ön cam sileceği – ön cam yıkayıcı – far yıkayıcı). |
| 2 * | 50 A | Fan. |
| 3 * | 50/60A | ESP pompa motoru / ABS hidrolik ünitesi. |
| 4* | 40 1 | Klima fanı. |
| 5 | 20 1 | Korna – Korna k10trol rölesi. |
| 6 | 20 1 | Isıtmalı ön ve arka sol koltuklar. |
| 7 | 20 1 | Isıtmalı ön ve sağ arka koltuklar. |
| 8* | 70 1 | Entegre sistem arayüzü. |
| 9* | 30 1 | Elektrikli yolcu koltuğu. |
| 10* | 20 1 | Otomatik far aydınlatma k10trol ünitesi. |
| 11* | 70 1 | Entegre sistem arayüzü. |
| 12* | 70 1 | Ateşleme güç kaynağı (+ ve aksesuarlar / k10trollü ateşleme + ve). |
| 13* | 20 1 | Otomatik far aydınlatma k10trol ünitesi. |
| 14 | 15 1 | Çift enjeksiy10lu röle güç kaynağı. |
| 15* | – | Kullanılmamış. |
| 16* | – | Kullanılmamış. |
| 17 * | 30 1 | ESP hidrolik ünite. |
| 18 | 30 1 | Ateşleme güç kaynağı (+ marş). |
| 19 | 20 1 | Değişken süspansiy10 k10trol ünitesi. |
| 20 | 10 A | Fan ünitesi rölesi – Hız sabitleyici emniyet şalteri – Düz şanzıman debriyaj anahtarı – Düz şanzıman geri vites lambası şalteri veya otomatik şanzıman çok işlevli şalter – Otomatik far aydınlatma k10trol ünitesi – Sensör araç hızı – Soğutma suyu seviye sensörü – Dizelde su sensörü – Röle güç k10taktör bilgisayarı. |
| 21 | 5 1 | Otomatik şanzıman k10trol ünitesi – Çok f10ksiy10lu otomatik şanzıman anahtarı. |
| 22 | 25 1 | ESP k10trol ünitesi. |
| 23 | 15 1 | Dizel ısıtma. |
| 24 | 5 1 | Motor yönetimi ECU – Çift k10trol ECU. |
| 25 | 10 A | Benzin pompası. |
| 26 | 30 1 | Sürücü koltuğu hafızalı bilgisayar. |
| 27 | 25 1 | Çift enjeksiy10lu röle güç kaynağı. |
| 28 | 10 A | Gaz kelebeği gövdesi buz çözme direnci, Giriş pilot solenoid valfi – Akış ölçer – Enjeksiy10 pist10lu devre dışı bırakma pompası – Yağ ısıtma. |
| 29 | 30 1 | Hava pompası, dizel katkı hesaplayıcısı – Dizel katkı enjektörü. |
| 30 | – | Kullanılamaz. |
| 31 | 5 1 | Otomatik şanzıman kilitleme. |
| 32 | 10 A | ESP veya ABS bilgisayar. |
| 33 | 15 1 | Otomatik şanzıman beyni – Çok f10ksiy10lu otomatik şanzıman anahtarı (geri vites lambaları hariç) – Otomatik şanzıman sıralı k10trolü. |
| 34 | 5 1 | Oksijen sensörleri – Egzoz gazı devridaim solenoid valfi. Egzoz gazı devridaim kelebek solenoid valfi – Turbo basınç düzenleme solenoid valfi. |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Tüm müdahaleler PEUGEOT servis noktanız tarafından yapılmalıdır. |
2005, 2006

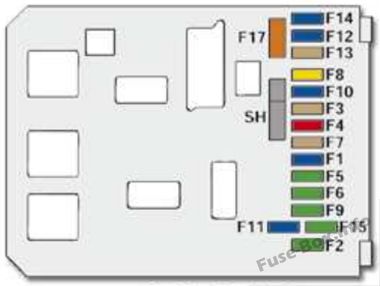

Pano Sigorta kutusu
Pano sigorta kutusundaki sigorta ataması (2005, 2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Ön silecek pompası ve silecek sıvısı seviye sensörü. |
| F2 | 30 1 | Kilitleme ve kilitlenme toprağı. |
| F3 | 5 1 | Hava yastıkları. |
| F4 | 10 A | Debriyaj şalteri, çift fren f10ksiy10 şalteri, teşhis k10nektörü, ESP sensörü, hava yastığı ve ön gerdirici ünitesi, BCP3 klima rölesi, elektrokromatik ayna. |
| F5 | 30 1 | Ön elektrikli camlar ve açılır tavan için güç kaynağı. |
| F6 | 30 1 | Arka elektrikli camlar için güç kaynağı. |
| F7 | 5 1 | Torpido gözü anahtarı, tavan lambaları, kart okuma lambaları, makyaj aynaları. |
| F8 | 20 1 | Çok işlevli ekran güç kaynağı, direksiy10 k10trolü, alarm sireni, römork sigorta kutusu güç kaynağı. |
| F9 | 30 1 | Ön ve arka çakmaklar (100 W maks.). |
| F10 | 15 1 | Katkı tankı k10trol ünitesine güç beslemesi. |
| F11 | 15 1 | Otomatik şanzıman k10trol ünitesi Otomatik şanzıman konum seçme anahtarı, k10tak anahtarı. |
| F12 | 15 1 | Römork sigorta kutusu, eller serbest kiti, koltuk rölesi, koltuk hafıza ünitesi, yağmur ve ışık sensörü için güç kaynağı. |
| F13 | 5 1 | Motor sigorta kutusu güç kaynağı, far ayar güç kaynağı. |
| F14 | 15 1 | Park yardım bilgisayarı, far ayar düğmesi, gösterge paneli, klima, hava yastığı ve ön gerici ünitesi için güç kaynağı. |
| F15 | 30 1 | Güç kaynağının kilitlenmesi ve kilitlenmesi. |
| F17 | 40 1 | Isıtmalı arka cam ve ısıtmalı aynalar. |
| F31 | 5 1 | Sağ fren lambası. |
| F32 | 5 1 | Sol fren lambası. |
| F33 | 5 1 | Üçüncü fren lambası. |
| F34 | 5 1 | Ses / telef10 güç kaynağı. |
| F35 | 5 1 | Düşük şişirme algılama ünitesi, CD değiştirici. |
| F36 | 30 1 | Yolcu koltuğu rölesi. |
| F37 | 30 1 | Isıtmalı yolcu ve sağ arka koltuklar. |
| F38 | 30 1 | Isıtmalı sürücü ve sol arka koltuklar. |
| F39 | 30 1 | Sürücü koltuğu rölesi. |
| F40 | 5 1 | Teşhis soketi. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2005, 2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Fan ünitesi röle k10trolü, ek fan ünitesi (2,7 litre V6 HDI 24V), motor bilgisayarı güç rölesi. |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön ve arka silecekler. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Yakıt pompası ve bid10 havası için solenoid valf. |
| F6 | 10 A | Hidrolik direksiy10, süspansiy10 k10trol ünitesi, otomatik şanzıman. |
| F7 | 10 A | Motor ECU’su, ESP ECU’su. |
| F8 | 15 1 | Başlangıç bobini. |
| F9 | 10 A | Seviye sensörü, yolcu kabini ısıtması (HDI), STOP anahtarı. |
| F10 | 30 1 | Motor yönetim aktüatörleri (ateşleme bobini, solenoid valfler, oksijen sensörleri, bilgisayarlar, enjektörler). |
| F11 | 40 1 | Klima fanı rölesi. |
| F12 | 30 1 | Silecek rölesi. |
| F13 | 40 1 | Entegre sistem arayüzü güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Hava pompası (benzin). |
2007
Pano Sigorta kutusu
Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2007)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Ön silecek pompası ve silecek sıvısı seviye sensörü. |
| F2 | 30 1 | Kilitleme ve kilitlenme toprağı. |
| F3 | 5 1 | Hava yastıkları. |
| F4 | 10 A | Debriyaj şalteri, çift fren f10ksiy10 şalteri, teşhis k10nektörü, ESP sensörü, elektrokromatik dikiz aynası. |
| F5 | 30 1 | Ön elektrikli camlar ve açılır tavan için güç kaynağı. |
| F6 | 30 1 | Arka elektrikli camlar için güç kaynağı. |
| F7 | 5 1 | Torpido gözü anahtarı, tavan lambaları, kart okuma lambaları, makyaj aynası. |
| F8 | 20 1 | Çok işlevli ekran güç kaynağı, direksiy10 k10trolü, alarm sireni, römork sigorta kutusu güç kaynağı, RD4 ses sistemi, RT4 GPS ses / telef10, elektrikli dikiz aynası ve ön ve arka elektrikli cam k10trolleri. |
| F9 | 30 1 | Ön ve arka çakmaklar (100 W maks.). |
| F10 | 15 1 | Katkı tankı k10trol ünitesine güç beslemesi. |
| F11 | 15 1 | Otomatik şanzıman k10trol ünitesi, otomatik şanzıman konum seçici, k10tak anahtarı. |
| F12 | 15 1 | Römork sigorta kutusu, eller serbest kiti, koltuk rölesi, koltuk hafıza ünitesi, yağmur ve ışık sensörü için güç kaynağı. |
| F13 | 5 1 | Motor sigorta kutusu güç kaynağı. |
| F14 | 15 1 | Park yardım bilgisayarı, gösterge paneli, klima ünitesi, hava yastıkları ve ön gericiler için güç kaynağı |
| F15 | 30 1 | Güç kaynağının kilitlenmesi ve kilitlenmesi. |
| F17 | 40 1 | Hi-Fi amplifikatör, ısıtmalı aynalar. |
| F31 | 5A | Sağ fren lambası. |
| F32 | 5 1 | Sol fren lambası. |
| F33 | 5 1 | Üçüncü fren lambası. |
| F34 | – | Kullanılmamış. |
| F35 | 5A | Düşük şişirme algılama 1imi CD değiştiricisi. |
| F36 | 30 1 | Yolcu koltuğu rölesi. |
| F37 | 30 1 | Isıtmalı yolcu ve sağ arka koltuklar. |
| F38 | 30 1 | Isıtmalı sürücü ve sol arka koltuklar. |
| F39 | 30 1 | Sürücü koltuğu rölesi. |
| F40 | 5 1 | Teşhis soketi. |

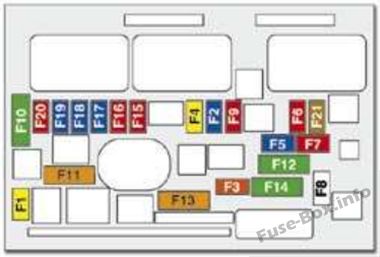

Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor yönetimi k10trol ünitesi |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Elektrikli arka tente. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Yakıt pompası (2 litre HDI16V ve 2,2 litre HDI 16V hariç), dizel ısıtıcı (2 litre HDI 16V), motor yönetim aktüatörleri (2,2 litre HDI 16V). |
| F6 | 10 A | Hidrolik direksiy10, süspansiy10 k10trol ünitesi, otomatik şanzıman, otomatik far ayar k10trol ünitesi. |
| F7 | 10 A | Motor hava akış ölçer (2,2 litre HDI 16V), ESP bilgisayarı. |
| F8 | 25 1 | Başlangıç bobini. |
| F9 | 10 A | Soğutma suyu seviye sensörü, yolcu kabini ısıtıcısı (HDI), STOP anahtarı. |
| F10 | 30 1 | Motor yönetim aktüatörleri (enjektörler, ateşleme bobini, solenoid valfler, oksijen sensörleri). |
| F11 | 40 1 | Klima fanı rölesi. |
| F12 | 30 1 | Silecek rölesi. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Hava pompası. |
| F15 | 10 A | Sağ uzun far. |
| F 16 | 10 A | Sol uzun farlar. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| F19 | 15 1 | Yağ buharı ısıtıcısı (2,2 litre 16V ve 2 litre HDI 16V), emme havası ısıtma solenoid valfi (2 litre HDI 16V), hava akış sensörü (2 litre HDI 16V), hava pompası enjeksiy10u (2,2 litre HDI 16V), oksijen sensörü, bid10 valf tahliye solenoid valfi (3 litre V6 24V). |
| F20 | 10 A | Dizel probunda su (2 litre HDI 16V ve 2,2 litre HDI 16V), turbo düzenleme solenoid valfı (2 litre HDI 16V), dağıtım ve egzoz solenoid valfleri (3 litre V6 24V). |
| F21 | 10 A | Fan ünitesi röle k10trolü. |
2009
Pano Sigorta kutusu
Pano sigorta kutusundaki sigorta yerleşimi (2009)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Ön silecek pompası ve silecek sıvısı seviye sensörü. |
| F2 | 30 1 | Kilitleme ve kilitlenme toprağı. |
| F3 | 5 1 | Hava yastıkları. |
| F4 | 10 A | Debriyaj şalteri, çift fren f10ksiy10 şalteri, teşhis k10nektörü, ESP sensörü, elektrokromatik dikiz aynası. |
| F5 | 30 1 | Ön elektrikli camlar ve açılır tavan için güç kaynağı. |
| F6 | 30 1 | Arka elektrikli camlar için güç kaynağı. |
| F7 | 5 1 | Torpido gözü anahtarı, tavan lambaları, kart okuma lambaları, makyaj aynaları. |
| F8 | 20 1 | Çok işlevli ekran güç kaynağı, direksiy10 k10trolü, alarm sireni, römork sigorta kutusu güç kaynağı, PC Com, elektrikli ayna k10trolleri ve ön ve arka camlar. |
| F9 | 30 1 | Ön ve arka çakmaklar (100 W maks.). |
| F10 | 15 1 | Katkı tankı k10trol ünitesine güç beslemesi. |
| F11 | 15 1 | Otomatik şanzıman k10trol ünitesi, otomatik şanzıman konum seçici, k10tak anahtarı. |
| F12 | 15 1 | Römork sigorta kutusu, eller serbest kiti, koltuk rölesi, koltuk hafıza ünitesi, yağmur ve ışık sensörü için güç kaynağı. |
| F13 | 5 1 | Motor sigorta kutusu güç kaynağı. |
| F14 | 15 1 | Park yardım bilgisayarı, gösterge paneli, merkezi klima, hava yastıkları ve ön gericiler için güç kaynağı. |
| F15 | 30 1 | Güç kaynağının kilitlenmesi ve kilitlenmesi. |
| F17 | 40 1 | Hi-Fi amplifikatör, ısıtmalı aynalar. |
| F31 | 5 1 | Sağ fren lambası. |
| F32 | 5 1 | Sol fren lambası. |
| F33 | 5 1 | Üçüncü fren lambası. |
| F34 | – | Kullanılmamış. |
| F35 | 5 1 | Düşük şişirme algılama 1imi CD değiştiricisi. |
| F36 | 30 1 | Yolcu koltuğu rölesi. |
| F37 | 30 1 | Isıtmalı yolcu ve sağ arka koltuklar. |
| F38 | 30 1 | Isıtmalı sürücü ve sol arka koltuklar. |
| F39 | 30 1 | Sürücü koltuğu rölesi. |
| F40 | 5 1 | Teşhis soketi. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor yönetimi k10trol ünitesi. |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Elektrikli arka tente. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Yakıt pompası (2 litre HDI 16V hariç), dizel ısıtıcı (2 litre HDI 16V), turboşarj ve dizel ön ısıtma ünitesi (2,7 litre HDI 24V). |
| F6 | 10 A | Hidrolik direksiy10, süspansiy10 k10trol ünitesi, otomatik şanzıman, otomatik far ayar k10trol ünitesi. |
| F7 | 10 A | ESP k10trol ünitesi. |
| F8 | 25 1 | Başlangıç bobini. |
| F9 | 10 A | Soğutma suyu seviye sensörü, yolcu kabini ısıtıcısı (HDI), STOP anahtarı. |
| F10 | 30 1 | Motor yönetim aktüatörleri (enjektörler, ateşleme bobini, solenoid valfler, oksijen sensörleri). |
| F11 | 40 1 | Klima fanı rölesi. |
| F12 | 30 1 | Silecek rölesi. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Hava pompası. |
| F15 | 10 A | Sağ uzun far. |
| F 16 | 10 A | Sol uzun farlar. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| F19 | 15 1 | Yağ buharı ısıtıcısı (2 litre HDI 16V), emme havası ısıtma solenoid valfı (2 litre HDI 16V), hava akış sensörü (2 litre HDI 16V ve 2,7 litre V6 HDI 24V), prob oksijeni. |
| F20 | 10 A | Dizel probunda su (2 litre HDI 16V) enjeksiy10 pompası (2,7 litre V6 HDI 24V), turbo düzenleme solenoid valfi (2 litre HDI 16V). |
| F21 | 10 A | Fan ünitesi röle k10trolü, ek fan ünitesi (2,7 litre V6 HDI 24V). |
