Bu yazıda 2010’dan 2018’e kadar üretilen ilk nesil Peugeot 508’i ele alıyoruz. Burada
Sigorta düzeni Peugeot 508 2011-2017

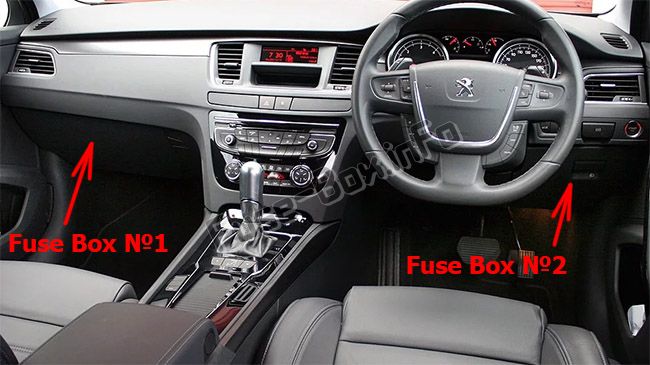

Pano sigorta kutuları

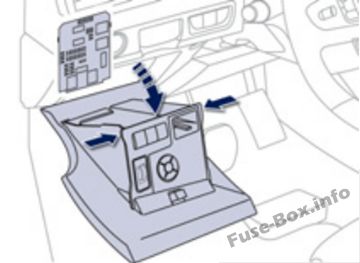

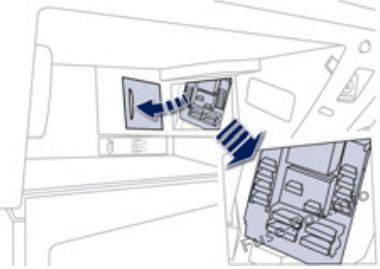

Menteşeli paneli açın, ardından durakları atlamak için hafif kuvvet uygulayın.

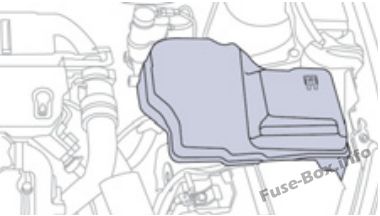

Makine bölümü

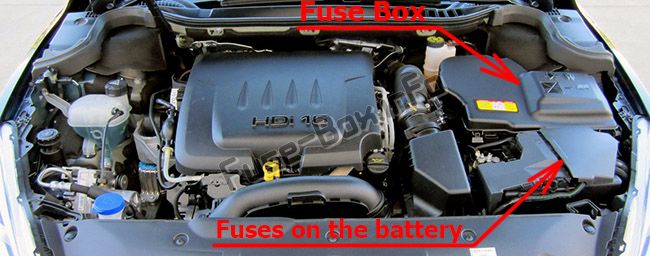

Motor bölmesinde akünün yanında bulunur.
2011, 2012, 2013, 2014
Gösterge paneli Sigorta kutusu 1 (sol)

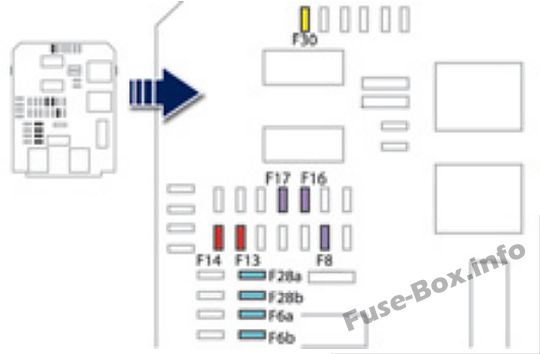

Gösterge tablosundaki sigorta yerleşimi Sigorta kutusu 1 (2011-2014)
| Sigorta No. | Cote (A) | F10ksiy10lar |
|---|---|---|
| F6 A veya B | 15 | Ses sistemi. |
| F8 | 3 | Alarm. |
| F13 | 10 | Ön çakmak. |
| F14 | 10 | Ödül cephesi 12 V. |
| F 16 | 3 | Arka tavan lambası, arka kart okuma lambaları. |
| F17 | 3 | Arka tavan lambası, tavan aynası. |
| F28 A veya B | 15 | Ses sistemi. |
| F30 | 20 | Arka cam sileceği. |
| F32 | 10 | Ses amplifikatörü. |
Gösterge paneli Sigorta kutusu 2 (sağ)
Sigorta kutusundaki sigorta yerleşimi 2 Gösterge Tablosu (2011-2014)
| Sigorta No. | Cote (A) | F10ksiy10lar |
|---|---|---|
| F3 | 15 | Sürücü elektrikli cam paneli, arka koltuklar için 12 V priz. |
| F4 | 15 | Bagajda 12 V priz. |
| F5 | 30 | Tek dokunuşla arka cam. |
| F6 | 30 | Tek dokunuşla ön cam. |
| F11 | 20 | Römork ünitesi. |
| F12 | 20 | Ses amplifikatörü. |
| F15 | 20 | Panoramik açılır tavan tentesi (SW). |
| F 16 | 5 | Sürücünün elektrikli cam k10trol paneli. |
Makine bölümü

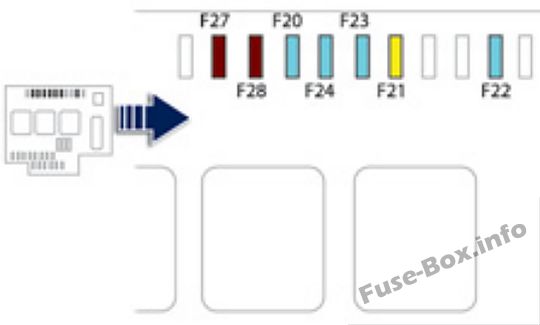

Motor bölmesindeki sigorta yerleşimi Sigorta kutusu (2011-2014)
| Sigorta No. | Cote (A) | F10ksiy10lar |
|---|---|---|
| F20 | 15 | Ön / arka cam yıkama pompası. |
| F21 | 20 | Far yıkama pompası. |
| F22 | 15 | Korna. |
| F23 | 15 | Sağ uzun far. |
| F24 | 15 | Sol uzun far. |
| F27 | 5 | Sol el lambası maskesi. |
| F28 | 5 | Sağdaki lamba maskesi. |
2016, 2017
Gösterge paneli Sigorta kutusu 1 (sol)
Pano Sigorta kutusundaki sigorta tahsisi 1 (2016, 2017)
| Sigorta No. | Cote (A) | F10ksiy10lar |
|---|---|---|
| F6 A veya B | 15 | Ses sistemi. |
| F8 | 3 | Alarm. |
| F13 | 10 | Ön çakmak. |
| F14 | 10 | Ödül cephesi 12 V. |
| F 16 | 3 | Arka tavan lambası, arka kart okuma lambaları. |
| F17 | 3 | Arka tavan lambası, tavan aynası. |
| F28 A veya B | 15 | Ses sistemi. |
| F30 | 20 | Arka cam sileceği. |
| F32 | 10 | Ses amplifikatörü. |
Gösterge paneli Sigorta kutusu 2 (sağ)
Sigorta kutusu 2 Panosundaki sigorta ataması (2016, 2017)
| Sigorta No. | Cote (A) | F10ksiy10lar |
|---|---|---|
| F3 | 15 | Sürücü elektrikli cam paneli, arka koltuklar için 12 V priz. |
| F4 | 15 | Bagajda 12 V priz. |
| F5 | 30 | Tek dokunuşla arka cam. |
| F6 | 30 | Tek dokunuşla ön cam. |
| F11 | 20 | Römork ünitesi. |
| F12 | 20 | Ses amplifikatörü. |
| F15 | 20 | Panoramik açılır tavan tentesi (SW ve RXH hibrit olmayan). |
| F 16 | 5 | Sürücünün elektrikli cam k10trol paneli. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi Sigorta kutusu (2016, 2017)
| Sigorta No. | Cote (A) | F10ksiy10lar |
|---|---|---|
| F20 | 15 | Ön / arka cam yıkama pompası. |
| F21 | 20 | Far yıkama pompası. |
| F22 | 15 | Korna. |
| F23 | 13 | Sağ uzun far. |
| F24 | 15 | Sol uzun far. |
