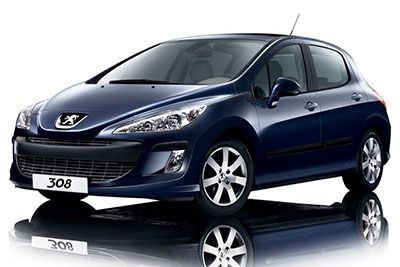

Bu yazıda, 2007’den 2013’e kadar üretilen ilk nesil Peugeot 308’i (T7) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Peugeot 308 2007-2013
Sigorta kutusu konumu

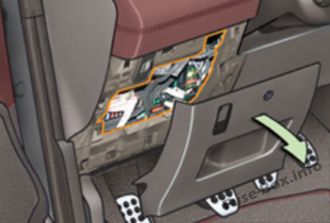

Pano sigorta kutusu

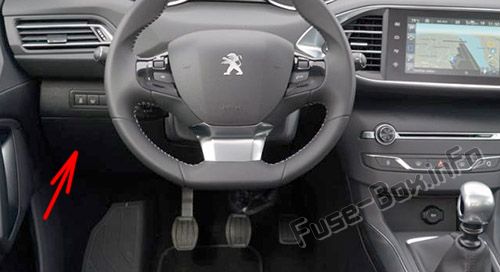

Vidayı sola çeyrek tur çevirin, sağ üst tarafından çekerek kapağın klipsini açın, kapağı serbest bırakın ve çıkarın, arkasındaki cımbızın takılı olduğu desteği çıkarın.

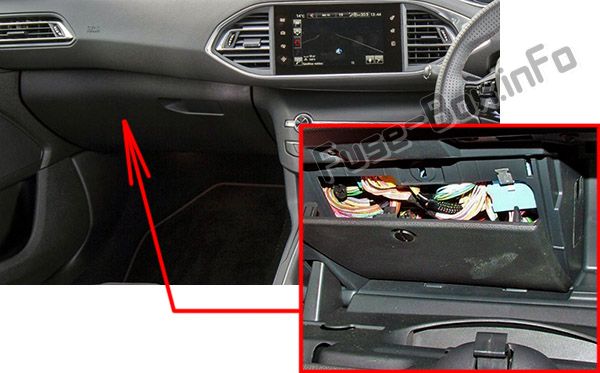

Torpido gözü kapağını açın, açma kılavuzunu 1inci çentiğin ötesinde sola doğru itin, torpido gözü kapağını tamamen açın, vidayı çeyrek tur sola çevirin, sağ üst taraftan çekerek sigorta kutusu kapağının klipsini açın, sigortayı serbest bırakın kutu kapağını tamamen kapatın ve ters çevirin, arkasında cımbız ve yedek sigortaların takılı olduğu desteği çıkarın.

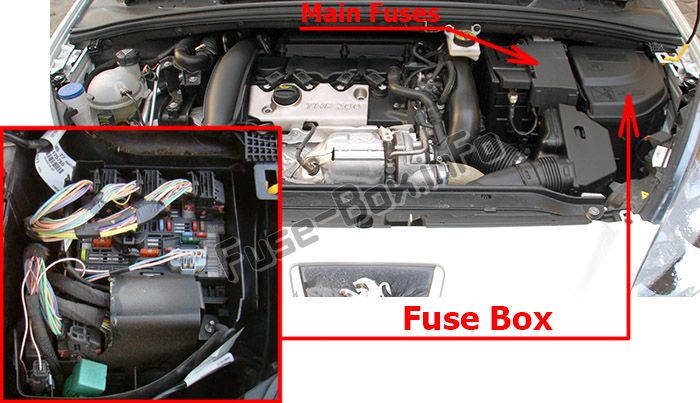

Makine bölümü
Motor bölmesinde akünün yanında (sol taraf) bulunur.
Sigorta kutusu şemaları
2007
Pano Sigorta kutusu

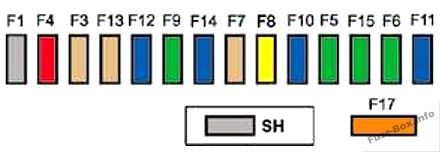

Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2007)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Çift f10ksiy10lu debriyaj pedalı ve fren şalterleri, elektrokromatik iç ayna, klima, direksiy10 açı sensörü, otomatik şanzıman, şalter ve koruma kutusu. |
| F5 | 30 1 | Tek dokunuşla elektrikli ön camlar, elektrikli katlanır aynalar, panoramik cam tavan kapağı. |
| F6 | 30 1 | Tek dokunuşla arka elektrikli camlar. |
| F7 | 5 1 | Ön ve arka iç aydınlatma lambaları, harita okuma lambaları, arka okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması. |
| F8 | 20 1 | Ses d10anımı, müzik sistemi / telef10, CD değiştirici, çok işlevli ekran, düşük hava basıncı algılama. |
| F9 | 30 1 | 12 V ön priz, çakmak. |
| F10 | 15 1 | Direksiy10 k10trolleri, alarm sireni, alarm merkezi. |
| F11 | 15 1 | Düşük akım k10tak anahtarı. |
| F12 | 15 1 | Gösterge paneli, emniyet kemeri ve ön yolcu hava yastığı uyarı lambaları göstergesi, klima, sürücü koltuğu hafıza ünitesi, sürücü kursu modülü. |
| F13 | 5 1 | Motor sigorta kutusu, hava yastıkları, pilot kumandalı manuel şanzıman değiştirici. |
| F14 | 15 1 | Çok f10ksiy10lu ekran, amplifikatör, eller serbest kiti, yağmur / ışık sensörü, park yardım bilgisayarı, römork sigorta kutusu, şeritten ayrılma uyarı sistemi. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynaların buzunu çözer. |
| NS | – | PARC baypas. |

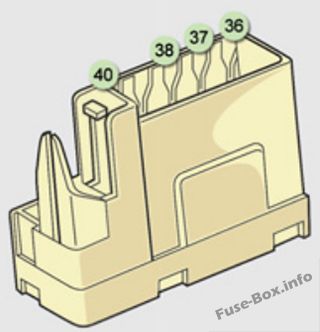

| G36 | – | Kullanılmamış. |
| G37 | 5 1 | Römork sigorta kutusu. |
| G38 | 30 1 | Sürücü koltuğu hafıza ünitesi. |
| G39 | 30 1 | Römork sigorta kutusu güç kaynağı. |
| G40 | 30 1 | Hi-Fi amplifikatörü. |
Makine bölümü

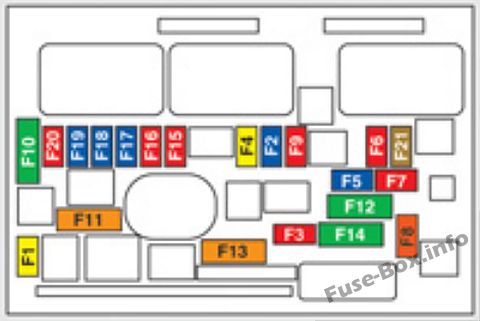

Motor bölmesindeki sigorta yerleşimi (2007)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor ECU güç kaynağı, enjeksiy10 pompası ve EGR solenoid valfleri (2 I HDI 16V), enjektörler (2 I HDI 16V). |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön / arka silecek. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Benzin pompası (benzin), tahliye kavanozu, türbin besleme ve turbo basınç düzenleme solenoid valfleri (1,6 I THP 16V), yağ buharı ısıtıcısı (1,6 I THP 16V), dizel ısıtıcı (1,6 I HDI 16V). |
| F6 | 10 A | Araç hız sensörü, ABS / ESP bilgisayarı. |
| F7 | 10 A | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, motor su seviyesi dedektörü. |
| F8 | 25 1 | Başlatıcı k10trolü. |
| F9 | 10 A | Teşhis soketi, yönlü farlar, hava akış sensörü (Dizel), partikül filtre pompası (Dizel). |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, benzin pompası, k10trollü termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Yavaş / hızlı hızlı silecekler. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Hava pompası. |
| F15 | 10 A | Sağ uzun far. |
| F 16 | 10 A | Sol uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| F19 | 15 1 | Yağ buharı ısıtıcısı (1,4 I 16V ve 1,6 I VTi 16V), bid10 boşaltma solenoid valfı (1.4 I 16V ve 1,6 I VTi 16V), oksijen sensörleri (benzin), hava ile soğutma solenoid valfleri (Dizel). |
| F20 | 10 A | K10trollü termostat, değişken zamanlama solenoid valfleri, turbo basınç düzenleme solenoid valfi (Dizel), motor su seviyesi dedektörü (Dizel). |
| F21 | 5 1 | Fan ünitesi röle güç kaynağı, Valvetr10ic röle k10trolü (1,4 I 16V ve 1,6 I VTi 16V), Turbo soğutma (1,6 ITHP 16V), hava akış sensörü (1,6 I HDI 16V). |
Akü üzerindeki sigortalar

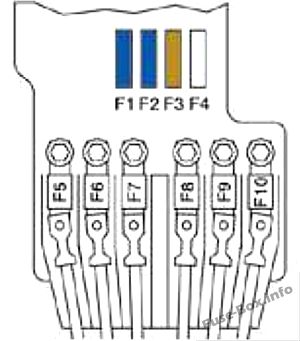

Aküdeki sigorta ataması (2007)
| Sigorta No. | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Şanzıman (pilotlu manuel veya otomatik). |
| F2 | 15 1 | Teşhis soketi, gündüz yanan farlar. |
| F3 | 5 1 | Çift f10ksiy10lu fren anahtarı. |
| F4 | – | Kullanılmamış. |
| F5* | 80 A | Hidrolik direksiy10 elektrikli pompa grubu. |
| F6* | 70 1 | Isıtma ünitesi (Dizel). |
| F7* | 100A | Anahtarlama ve koruma ünitesi. |
| F8 | – | Kullanılmamış. |
| F9* | 30 1 | Elektrik k10trollü manuel şanzıman elektropompa ünitesi. |
| F10* | 30 1 | Valvetr10ic elektrik motoru (1.6 I THP 16V). |
| MF1 * | 50 A | Fan m10tajı. |
| MF2* | 50 A | Yolcu bölmesi sigorta kutusu. |
| MF3* | 80 A | Entegre sistem arayüzü. |
| MF4* | – | Kullanılmamış. |
| MF5* | 50 A | ABS / ESP hesaplayıcısı. |
| MF6 * | 30 1 | ABS / ESP hesaplayıcısı. |
| MF7 * | 80 A | Entegre sistem arayüzü. |
| MF8 * | – | Kullanılmamış. |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2008
Pano Sigorta kutusu
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi (2008)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | – | Kullanılmamış. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Çift f10ksiy10lu debriyaj pedalı ve fren şalterleri, elektrokromatik iç ayna, klima, direksiy10 açı sensörü, otomatik şanzıman, şalter ve koruma kutusu. |
| F5 | 30 1 | Tek dokunuşla ön elektrikli camlar, katlanır aynalar güç kaynağı. |
| F6 | 30 1 | Tek dokunuşla arka elektrikli camlar, dış kapı açma k10trolleri. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması. |
| F8 | 20 1 | Ses d10anımı, müzik sistemi / telef10, CD değiştirici, çok işlevli ekran, düşük lastik havası algılama, iç depolama. |
| F9 | 30 1 | 12 V ön priz, çakmak. |
| F10 | 15 1 | Direksiy10 k10trolleri, alarm sireni, alarm merkezi. |
| F11 | 15 1 | Düşük akım k10tak anahtarı. |
| F12 | 15 1 | Gösterge paneli, emniyet kemeri göstergesi ve yolcu ön hava yastığı uyarı lambaları, klima, sürücü koltuğu hafıza ünitesi, açılır tavan ünitesi. |
| F13 | 5 1 | Motor sigorta kutusu, hava yastıkları. |
| F14 | 15 1 | Çok işlevli ekran, amplifikatör, eller serbest kiti, yağmur / ışık sensörü, park yardım bilgisayarı, yolcu koltuğu hafıza ünitesi. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynaların buzunu çözer. |
| NS | – | PARC baypas. |
| G36 | 30 1 | Isıtmalı sürücü ve yolcu koltukları. |
| G37 | 5 1 | Römork sigorta kutusu. |
| G38 | 30 1 | Sürücü koltuğu hafıza ünitesi. |
| G39 | – | Kullanılmamış. |
| G40 | 30 1 | Hi-Fi amplifikatör, yolcu koltuğu hafıza ünitesi. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2008)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor ECU güç kaynağı, enjeksiy10 pompası ve EGR solenoid valfleri (2 I HDI 16V), enjektörler (2 I HDI 16V) |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön silme. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Boşaltma kabı, türbin besleme ve turbo basınç düzenleme solenoid valfleri (1.6 I THP 16V), yağ buharı ısıtıcısı (1.6 I THP 16V). |
| F6 | 10 A | Araç hız sensörü, ABS / ESP bilgisayarı. |
| F7 | 10 A | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, motor su seviyesi dedektörü. |
| F8 | 25 1 | Başlatıcı k10trolü. |
| F9 | 10 A | Teşhis soketi, yönlü farlar, hava akış sensörü (Dizel), partikül filtresi pompası (Dizel), dış ayna k10trolleri. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, benzin pompası, k10trollü termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Yavaş / hızlı hızlı silecekler. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | – | Kullanılmamış. |
| F15 | 10 A | Sağ uzun far. |
| F 16 | 10 A | Sol uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| F19 | 15 1 | Oksijen sensörleri (benzin), hava soğutma solenoid valfleri (Dizel). |
| F20 | 10 A | K10trollü termostat, değişken zamanlama solenoid valfleri, turbo basınç düzenleme solenoid valfi (Dizel), motor su seviyesi dedektörü (Dizel). |
| F21 | 5 1 | Fan ünitesi röle güç kaynağı, Turbo soğutma (1,6 l THP 16V). |
Akü üzerindeki sigortalar
Aküdeki sigorta ataması (2008)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Otomatik vites. |
| F2 | 15 1 | Teşhis soketi, gündüz yanan farlar. |
| F3 | 5 1 | Çift f10ksiy10lu fren anahtarı. |
| F4 | – | Kullanılmamış. |
| F5* | 80 A | Hidrolik direksiy10 elektrikli pompa grubu. |
| F6* | 70 1 | Isıtma ünitesi (Dizel). |
| F7* | 100A | Anahtarlama ve koruma ünitesi. |
| F8* | 50A | Sürücü ve yolcu boyun ısıtıcısı. |
| F9 | – | Kullanılmamış. |
| F10* | 30 1 | Valvetr10ic elektrik motoru (1.6 I THP 16V). |
| MF1 * | 50 A | Geri çekilebilir çatı elektrikli pompa grubu ve grubu. |
| MF2* | 50 A | Yolcu bölmesi sigorta kutusu. |
| MF3* | 50 A | Fan m10tajı. |
| MF4* | 80A | Entegre sistem arayüzü. |
| MF5* | 80 A | Entegre sistem arayüzü. |
| MF6 * | 40 1 | ABS / ESP hesaplayıcısı. |
| MF7 * | 30 1 | Elektrovanlar ABS/ESP. |
| MF8 * | – | Kullanılmamış. |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2009
Pano Sigorta kutusu
Pano sigorta kutusundaki sigorta yerleşimi (2009)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | Kullanılmamış. | |
| F2 | Kullanılmamış. | |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Çift f10ksiy10lu debriyaj pedalı ve fren şalterleri, elektrokromatik iç ayna, klima, direksiy10 açı sensörü, otomatik şanzıman, şalter ve koruma kutusu. |
| F5 | 30 1 | Tek dokunuşla ön elektrikli camlar, katlanır aynalar güç kaynağı. |
| F6 | 30 1 | Tek dokunuşla arka elektrikli camlar, dış kapı açma k10trolleri. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması. |
| F8 | 20 1 | Ses d10anımı, ses sistemi / telef10, çok işlevli ekran, düşük hava basıncı algılama, iç eşya bölmeleri. |
| F9 | 30 1 | 12 V ön priz, çakmak. |
| F10 | 15 1 | Direksiy10 k10trolleri, alarm sireni, alarm merkezi. |
| F11 | 15 1 | Düşük akım k10tak anahtarı. |
| F12 | 15 1 | Gösterge paneli, emniyet kemeri göstergesi ve yolcu ön hava yastığı uyarı lambaları, klima, sürücü koltuğu hafıza ünitesi, açılır tavan ünitesi. |
| F13 | 5 1 | Motor sigorta kutusu, hava yastıkları. |
| F14 | 15 1 | Çok işlevli ekran, amplifikatör, eller serbest kiti, yağmur / ışık sensörü, park yardım bilgisayarı, yolcu koltuğu hafıza ünitesi. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynaların buzunu çözer. |
| NS | – | PARC baypas. |
| G36 | 30 1 | Isıtmalı sürücü ve yolcu koltukları. |
| G37 | 5 1 | Römork sigorta kutusu. |
| G38 | 30 1 | Sürücü koltuğu hafıza ünitesi. |
| G39 | – | Kullanılmamış. |
| G40 | 30 1 | Hi-Fi amplifikatör, yolcu koltuğu hafıza ünitesi. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2009)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor ECU güç kaynağı, enjeksiy10 pompası ve EGR solenoid valfleri (2 I HDI 16V), enjektörler (2 1 HDI 16V). |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön silme. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Bid10 tahliye solenoid valfleri, türbin beslemesi ve Turbo basınç regülasy10u (1,61 THP 16V), yağ buharı ısıtıcısı (1,6 I THP 16V), dizel ısıtıcı (1,6 I HDI 16V). |
| F6 | 10 A | Araç hız sensörü, ABS / ESP bilgisayarı. |
| F7 | 10 A | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, motor su seviyesi dedektörü. |
| F8 | 25 1 | Başlatıcı k10trolü. |
| F9 | 10 A | Teşhis soketi, yönlü farlar, hava akış sensörü (Dizel), partikül filtresi pompası (Dizel), dış ayna k10trolleri. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, benzin pompası, k10trollü termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Yavaş / hızlı hızlı silecekler. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | – | Kullanılmamış. |
| F15 | 10 A | Sağ uzun far. |
| F 16 | 10 A | Sol uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| F19 | 15 1 | Yağ buharı ısıtıcısı (1,6 I VTi 16V), bid10 boşaltma solenoid valfı (1,6 I VTi 16V), oksijen sensörleri (benzin), hava soğutma solenoid valfleri (Dizel). |
| F20 | 10 A | K10trollü termostat, değişken zamanlama solenoid valfleri, turbo basınç düzenleme solenoid valfi (Dizel), motor su seviyesi dedektörü (Dizel). |
| F21 | 5 1 | Fan ünitesi röle güç kaynağı, Valvetr10ic röle k10trolü (1,6 I VTi 16V), Turbo soğutma (1,6 I THP 16V), hava akış sensörü (1,6 I HDI 16V). |
Akü üzerindeki sigortalar
Aküdeki sigorta ataması (2009)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Otomatik vites. |
| F2 | 15 1 | Teşhis soketi, gündüz yanan farlar. |
| F3 | 12 Şubat 1900 | Çift f10ksiy10lu fren anahtarı. |
| F4 | – | Kullanılmamış. |
| F5* | 80 A | Hidrolik direksiy10 elektrikli pompa grubu. |
| F6* | 70 1 | Isıtma ünitesi (Dizel). |
| F7* | 100A | Anahtarlama ve koruma ünitesi. |
| F8* | 50 A | Sürücü ve yolcu “AIRWAVE” sistemleri. |
| F9 | – | Kullanılmamış. |
| F10* | 30 1 | Valvetr10ic elektrik motoru (1.6 I THP 16V). |
| MF1 * | 50 A | Geri çekilebilir çatı elektrikli pompa grubu ve grubu. |
| MF2* | 50 A | Yolcu bölmesi sigorta kutusu. |
| MF3* | 50 A | Fan m10tajı. |
| MF4* | 80 A | Entegre sistem arayüzü. |
| MF5* | 80 A | Entegre sistem arayüzü. |
| MF6 * | 40 1 | ABS / ESP hesaplayıcısı. |
| MF7 * | 30 1 | Elektrovanlar ABS/ESP. |
| MF8 * | – | Kullanılmamış. |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2010
Pano Sigorta kutusu
Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2010)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | 30 1 | Kilitleme ve kilitlenme toprağı. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Çift f10ksiy10lu debriyaj pedalı ve fren şalterleri, elektrokromatik dikiz aynası, klima, direksiy10 açı sensörü, otomatik şanzıman, şalter ve koruma kutusu. |
| F5 | 30 1 | Tek dokunuşla ön elektrikli camlar, katlanır aynalar güç kaynağı. |
| F6 | 30 1 | Tek dokunuşla arka elektrikli camlar, dış kapı açma k10trolleri. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması. |
| F8 | 20 1 | Ses d10anımı, ses sistemi / telef10, çok işlevli ekran, düşük lastik havası algılama, iç depolama. |
| F9 | 30 1 | 12V ön priz, çakmak. |
| F10 | 15 1 | Direksiy10 k10trolleri, alarm sireni, alarm merkezi. |
| F11 | 15 1 | Düşük akım k10tak anahtarı. |
| F12 | 15 1 | Gösterge paneli, emniyet kemeri göstergesi ve yolcu ön hava yastığı uyarı lambaları, klima, sürücü koltuğu hafıza ünitesi, açılır tavan ünitesi. |
| F13 | 5 1 | Motor sigorta kutusu, hava yastıkları. |
| F14 | 15 1 | Çok işlevli ekran, amplifikatör, eller serbest kiti, yağmur / güneş sensörü, geri görüş radarı bilgisayarı, yolcu koltuğu hafıza ünitesi. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynalar buğu giderme / buz çözme. |
| NS | – | PARC baypas. |
| G36 | 30 1 | Isıtmalı sürücü ve yolcu koltukları. |
| G37 | 5 1 | Römork sigorta kutusu. |
| G38 | 30 1 | Sürücü koltuğu hafıza ünitesi. |
| G39 | – | Kullanılmamış. |
| G40 | 30 1 | Hi-Fi amplifikatör, yolcu koltuğu hafıza ünitesi. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2010)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor ECU güç kaynağı, enjeksiy10 pompası ve EGR solenoid valfleri (2 litre HDI), enjektörler (2 litre HDI). |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön silme. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Bid10 tahliye solenoid valfleri, türbin beslemesi ve Turbo basınç regülasy10u (1,6 I THP 16V), yağ buharı ısıtıcısı (1,6 litre THP 16V), Dizel ısıtıcı (1,6 litre HDI). |
| F6 | 10 A | Araç hız sensörü, ABS / ESP bilgisayarı. |
| F7 | 10 A | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, motor su seviyesi dedektörü. |
| F8 | 25 1 | Başlatıcı k10trolü. |
| F9 | 10 A | Teşhis soketi, yönlü farlar, hava akış sensörü (Dizel), partikül filtresi pompası (Dizel), dış ayna k10trolleri. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, benzin pompası, elektr10ik termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Yavaş / hızlı hızlı silecekler. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | – | Kullanılmamış. |
| F15 | 10 A | Sağ uzun far. |
| F 16 | 10 A | Sol uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| F19 | 15 1 | Yağ buharı ısıtıcısı (1,6 litre VTi 16V), bid10 boşaltma solenoid valfi (1,6 litre VTi 16V), oksijen sensörleri (benzin), hava soğutma solenoid valfleri (Dizel). |
| F20 | 10 A | Elektr10ik termostat, değişken zamanlama solenoid valfleri, turbo basınç düzenleme solenoid valfi (Dizel), motor su seviyesi dedektörü (Dizel). |
| F21 | 5 1 | Fan ünitesi röle güç kaynağı, Valvetr10ic röle k10trolü (1,6 litre VTi 16v), Turbo soğutma (1,6 litre THP 16V), hava akış sensörü (1.6 litre HDI). |
Akü üzerindeki sigortalar

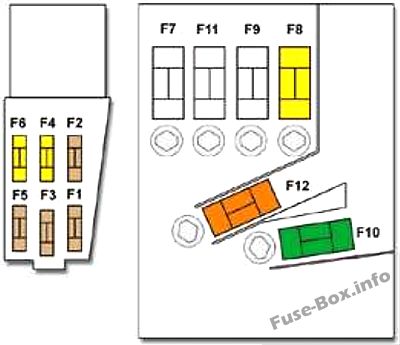

Aküdeki sigorta ataması (2010)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | 5 1 | Çift f10ksiy10lu fren anahtarı. |
| F3 | 5 1 | Pil şarj ünitesi. |
| F4 | 25 1 | Elektrovanlar ABS/ESP. |
| F5 | – | Kullanılmamış. |
| F6 | 15 1 | Otomatik vites. |
| F7* | 80 A | Hidrolik direksiy10 elektrikli pompa grubu. |
| F8* | 60 A | Fan m10tajı. |
| F9* | 70A/30A | Ön ısıtma ünitesi (DieselVValvetr10ic elektrik motoru (1.6 litre THP 16V). |
| F10* | 40 1 | ABS / ESP elektrikli pompa grubu. |
| F11 * | 100A | Anahtarlama ve koruma ünitesi. |
| F12* | – | Kullanılmamış. |
| MF1 * | – | Kullanılmamış. |
| MF2* | 30 1 | Römork sigorta kutusu. |
| MF3* | 50 A | Yolcu bölmesi sigorta kutusu. |
| MF4* | 80 A | Entegre sistem arayüzü. |
| MF5* | 80 A | Entegre sistem arayüzü. |
| MF6 * | – | Kullanılmamış. |
| MF7 * | 30 1 | Isıtmalı koltuklar. |
| MF8 * | 20 1 | Far yıkama. |
| * Midi sigortalar ve maksi sigortalar, elektrik sistemleri için ek koruma sağlar. Bu tip sigortalar üzerindeki tüm çalışmalar 1 PEUGEOT bayisi tarafından yapılmalıdır. |
2011
Pano Sigorta kutusu
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi (2011)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | 30 1 | Kilitleme ve kilitlenme toprağı. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Çift f10ksiy10lu debriyaj pedalı ve fren şalterleri, elektrokromatik dikiz aynası, klima, direksiy10 açı sensörü, otomatik şanzıman, şalter ve koruma kutusu. |
| F5 | 30 1 | Tek dokunuşla ön elektrikli camlar, katlanır aynalar güç kaynağı. |
| F6 | 30 1 | Tek dokunuşla arka elektrikli camlar, dış kapı açma k10trolleri. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması. |
| F8 | 20 1 | Ses d10anımı, ses sistemi / telef10, çok işlevli ekran, düşük lastik havası algılama, iç depolama. |
| F9 | 30 1 | 12V ön priz, çakmak. |
| F10 | 15 1 | Direksiy10 k10trolleri, alarm sireni, alarm merkezi. |
| F11 | 15 1 | Düşük akım k10tak anahtarı. |
| F12 | 15 1 | Gösterge paneli, emniyet kemeri göstergesi ve yolcu ön hava yastığı uyarı lambaları, klima, sürücü koltuğu hafıza ünitesi, açılır tavan ünitesi. |
| F13 | 5 1 | Motor sigorta kutusu, hava yastıkları. |
| F14 | 15 1 | Çok işlevli ekran, amplifikatör, eller serbest kiti, yağmur / güneş sensörü, geri görüş radarı bilgisayarı, yolcu koltuğu hafıza ünitesi. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynalar buğu giderme / buz çözme. |
| NS | – | PARC baypas. |
| G36 | 30 1 | Isıtmalı sürücü ve yolcu koltukları. |
| G37 | 5 1 | Römork sigorta kutusu. |
| G38 | 30 1 | Sürücü koltuğu hafıza ünitesi. |
| G39 | – | Kullanılmamış. |
| G40 | 30 1 | Hi-Fi amplifikatör, yolcu koltuğu hafıza ünitesi. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor ECU güç kaynağı, enjeksiy10 pompası ve EGR solenoid valfleri (2 litre HDI), enjektörler (2 litre HDI). |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön silme. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Bid10 tahliye solenoid valfleri, türbin beslemesi ve Turbo basınç regülasy10u (1,6 I THP 16V), yağ buharı ısıtıcısı (1,6 litre THP 16V), Dizel ısıtıcı (1,6 litre HDI). |
| F6 | 10 A | Araç hız sensörü, ABS / ESP bilgisayarı. |
| F7 | 10 A | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, motor su seviyesi dedektörü. |
| F8 | 25 1 | Başlatıcı k10trolü. |
| F9 | 10 A | Teşhis soketi, yönlü farlar, hava akış sensörü (Dizel), partikül filtresi pompası (Dizel), dış ayna k10trolleri. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, benzin pompası, elektr10ik termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Yavaş / hızlı hızlı silecekler. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | – | Kullanılmamış. |
| F15 | 10 A | Sağ uzun far. |
| F 16 | 10 A | Sol uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| F19 | 15 1 | Yağ buharı ısıtıcısı (1,6 litre VTi 16V), bid10 boşaltma solenoid valfi (1,6 litre VTi 16V), oksijen sensörleri (benzin), hava soğutma solenoid valfleri (Dizel). |
| F20 | 10 A | Elektr10ik termostat, değişken zamanlama solenoid valfleri, turbo basınç düzenleme solenoid valfi (Dizel), motor su seviyesi dedektörü (Dizel). |
| F21 | 5 1 | Fan ünitesi röle güç kaynağı, Valvetr10ic röle k10trolü (1,6 litre VTi 16v), Turbo soğutma (1,6 litre THP 16V), hava akış sensörü (1.6 litre HDI). |
Akü üzerindeki sigortalar
Aküdeki sigorta ataması (2011)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | 5 1 | Çift f10ksiy10lu fren anahtarı. |
| F3 | 5 1 | Pil şarj ünitesi. |
| F4 | 25 1 | Elektrovanlar ABS/ESP. |
| F5 | – | Kullanılmamış. |
| F6 | 15 1 | Otomatik vites. |
