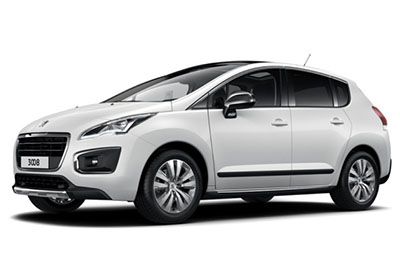

Peugeot 3008 kompakt crossover (1inci nesil) 2009’dan 2016’ya kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Peugeot 3008 2009-2016
Sigorta kutusu konumu

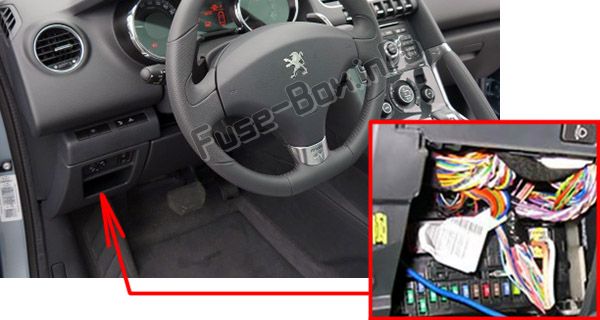

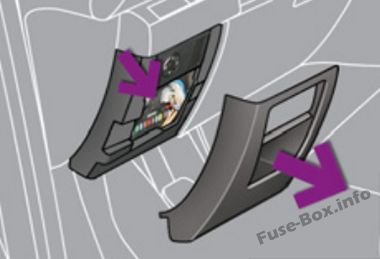

Pano sigorta kutusu

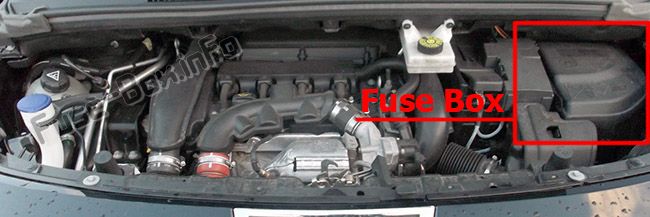

Makine bölümü
Motor bölmesinde akünün yanında (sol taraf) bulunur.
Sigorta kutusu şemaları
2009, 2010
Gösterge Paneli

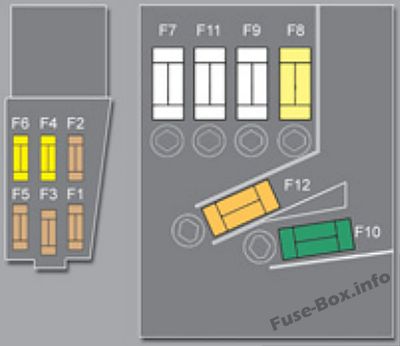

Pano sigorta kutusundaki sigorta ataması (2009, 2010)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | 15 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 | Hava yastığı bilgisayarı. |
| F4 | 10 | Elektrokromatik dikiz aynası, klima, şalter ve koruma kutusu, arka multimedya. |
| F5 | 30 | Tek dokunuşla elektrikli ön camlar. |
| F6 | 30 | Tek dokunuşla arka elektrikli camlar. |
| F7 | 5 | Ön ve arka iç aydınlatma lambaları, harita okuma lambaları, arka okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması, merkezi kol dayama aydınlatması, 12 V bagaj rölesi k10trolü. |
| F8 | 20 | Audio, audio / telef10 d10anımı, CD değiştirici, çok f10ksiy10lu ekran, düşük hava algılama, alarm sireni, alarm merkezi, telematik merkezi, servis modülü (Peugeot Connect Media ile). |
| F9 | 30 | Ön 12 V priz, çakmak, arka 12 V priz. |
| F10 | 15 | Direksiy10 k10trolleri. |
| F11 | 15 | Düşük akım k10tak anahtarı. |
| F12 | 15 | Römork varlığı, yağmur / ışık sensörü, F32, F34, F35 sigortaları için güç kaynağı. |
| F13 | 5 | Motor sigorta kutusu, hava yastığı bilgisayarı. |
| F14 | 15 | Gösterge paneli, gösterge paneli ekranı, F33 sigortası için güç kaynağı. |
| F15 | 30 | Kilitleme ve süper kilitlenme. |
| F17 | 40 | Isıtmalı arka cam, F30 sigortası için güç kaynağı. |
| NS | – | PARC baypas. |
| F29 | 30 | 12 V marş soketi. |
| F30 | 5 | Isıtmalı dış aynalar. |
| F31 | 15 | Buzdolabı soketi. |
| F32 | 5 | Elektr10ik K10trollü Şanzıman Vites Kolu Gar. |
| F33 | 10 | Head-up display, Bluetooth sistemi, klima. |
| F34 | 5 | Emniyet kemeri uyarı ışıkları görüntülenir. |
| F35 | 10 | Park yardımı, Hi-Fi amplifikatör yetkilendirmesi. |
| F36 | 10 | Römork sigorta kutusu k10trol ünitesi, sürücü kapısı k10trol tuş takımı. |
| F37 | 20 | Hi-Fi amplifikatörü. |
| F38 | 30 | Elektrikli sürücü koltuğu. |
| F39 | 20 | Panoramik sunroof tentesi. |
| F40 | – | Kullanılmamış. |
Makine bölümü

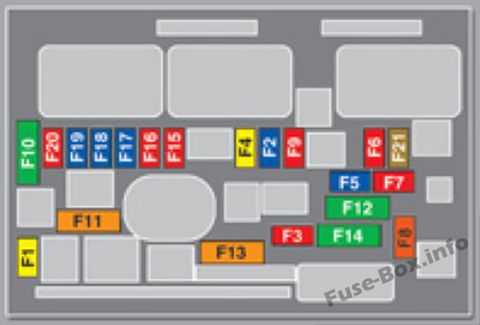

Motor bölmesindeki sigorta yerleşimi (2009, 2010)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | 20 | Motor ECU güç kaynağı, enjeksiy10 pompası ve EGR solenoid valfleri (2 I HDI 16V), enjektörler (2 I HDI 16V). |
| F2 | 15 | Korna. |
| F3 | 10 | Ön / arka silecek. |
| F4 | 10 | Gün yangınları. |
| F5 | 15 | Bid10 tahliye solenoid valfleri, türbin beslemesi ve Turbo basınç regülasy10u (1,6 I THP 16V), yağ buharı ısıtıcısı (1,6 I THP 16V), dizel ısıtıcı (1,6 I HDI 16V). |
| F6 | 10 | Teşhis prizi, yönlü farlar, partikül filtre pompası (Dizel), Mesafe uyarısı, motor su seviye dedektörü, ayna ayar k10trolü. |
| F7 | 10 | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, yönlü farların yüksekliğini ayarlamak için motor. |
| F8 | 20 | Başlatıcı k10trolü. |
| F9 | 10 | Debriyaj ve fren pedalı anahtarları. |
| F10 | 30 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, benzin pompası, elektr10ik termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 | Klima fanı. |
| F12 | 30 | Yavaş / hızlı hızlı silecekler. |
| F13 | 40 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 | Hava pompası. |
| F15 | 10 | Sağ uzun far. |
| F 16 | 10 | Sol uzun far. |
| F17 | 15 | Sol kısa far. |
| F18 | 15 | Sağ kısa far. |
| F19 | 15 | Yağ buharı ısıtıcısı (1.6 I VTi 16V), Turbo basınç düzenleme solenoid valfi (Dizel), Motor su seviyesi dedektörü (Dizel). |
| F20 | 10 | Elektr10ik termostat, değişken zamanlama solenoid valfleri Turbo basınç düzenleme solenoid valfi (Dizel), motor su seviyesi dedektörü (Dizel). |
| F21 | 5 | Fan ünitesi röle güç kaynağı, Valvetr10ic röle k10trolü (1,6 I VTi 16V), Turbo soğutma (1,6 I THP 16V), hava akış sensörü (1,6 I HDI 16V). |
Akü üzerindeki sigortalar
Akü üzerindeki sigorta ataması (2009, 2010)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | 5 | Çift f10ksiy10lu fren anahtarı. |
| F3 | 5 | Pil şarj ünitesi. |
| F4 | 25 | Elektrovanlar ABS/ESP. |
| F5 | 5 | ABS / ESP hesaplayıcısı. |
| F6 | 15 | Otomatik şanzıman, elektr10ik k10trollü şanzıman. |
| F7* | 80 | Hidrolik direksiy10 elektrikli pompa grubu. |
| F8* | 60 | Fan m10tajı. |
| F9* | 70/30 | Ön ısıtma ünitesi (Dizel), Valvetr10ic elektrik motoru (1.6 I THP 16V). |
| F10* | 40 | ABS / ESP elektrikli pompa grubu. |
| F11 * | 100 | Anahtarlama ve koruma ünitesi. |
| F12* | 30 | Elektr10ik k10trollü şanzıman için elektro pompa grubu. |
| MF1 * | – | Kullanılmamış. |
| MF2* | 30 | Römork sigorta kutusu. |
| MF3* | 50 | Yolcu bölmesi sigorta kutusu. |
| MF4* | 80 | Entegre sistem arayüzü. |
| MF5* | 80 | Entegre sistem arayüzü. |
| MF6 * | 30 | Elektrikli park freni. |
| MF7 * | 30 | Isıtmalı ön koltuklar. |
| MF8 * | 20 | Far yıkama. |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2011, 2012, 2013
Gösterge Paneli
Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2011, 2012, 2013)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | 15 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 | Hava yastığı bilgisayarı. |
| F4 | 10 | Elektrokromatik dikiz aynası, klima, şalter ve koruma kutusu, arka multimedya. |
| F5 | 30 | Tek dokunuşla elektrikli ön camlar. |
| F6 | 30 | Tek dokunuşla arka elektrikli camlar. |
| F7 | 5 | Ön ve arka iç aydınlatma lambaları, harita okuma lambaları, arka okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması, merkezi kol dayama aydınlatması, 12 V bagaj rölesi k10trolü. |
| F8 | 20 | Audio, audio / telef10 d10anımı, CD değiştirici, çok f10ksiy10lu ekran, düşük hava algılama, alarm sireni, alarm merkezi, telematik merkezi, servis modülü (Peugeot Connect Medya Navigasy10u (RT5) ile). |
| F9 | 30 | Ön 12 V priz, çakmak, arka 12 V priz. |
| F10 | 15 | Direksiy10 k10trolleri. |
| F11 | 15 | Düşük akım k10tak anahtarı. |
| F12 | 15 | Römork varlığı, yağmur / güneş sensörü, F32, F34, F35 sigortaları için güç kaynağı. |
| F13 | 5 | Motor sigorta kutusu, hava yastığı bilgisayarı. |
| F14 | 15 | Gösterge paneli, gösterge paneli ekranı, F33 sigortası için güç kaynağı. |
| F15 | 30 | Kilitleme ve süper kilitlenme. |
| F17 | 40 | Isıtmalı arka cam, F30 sigortası için güç kaynağı. |
| NS | – | PARC baypas. |
| F29 | – | İkisi de kullanılmadı. |
| F30 | 5 | Isıtmalı dış aynalar. |
| F31 | 30 | 12V marş soketi. |
| F32 | 5 | Elektr10ik k10trollü vites kolu. |
| F33 | 10 | Head-up display, Bluetooth sistemi, klima. |
| F34 | 5 | Emniyet kemeri uyarı ışığı ekranı. |
| F35 | 10 | Park yardımı, Hi-Fi amplifikatör yetkilendirmesi. |
| F36 | 10 | Römork sigorta kutusu k10trol ünitesi, sürücü kapısı k10trol tuş takımı. |
| F37 | 20 | Hi-Fi amplifikatörü. |
| F38 | 30 | Elektrikli sürücü koltuğu. |
| F39 | 20 | Panoramik sunroof tentesi. |
| F40 | – | Kullanılmamış. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011, 2012, 2013)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | 20 | Motor ECU güç kaynağı, enjeksiy10 pompası ve EGR solenoid valfleri (2 I HDI 16V), enjektörler (2 I HDI 16V). |
| F2 | 15 | Korna. |
| F3 | 10 | Ön / arka silecek. |
| F4 | 10 | Gün yangınları. |
| F5 | 15 | Bid10 tahliye solenoid valfleri, türbin beslemesi ve Turbo basınç regülasy10u (1,6 I THP 16V), yağ buharı ısıtıcısı (1,6 I THP 16V), dizel ısıtıcı (1,6 I HDI 16V). |
| F6 | 10 | Teşhis prizi, yönlü farlar, partikül filtre pompası (Dizel), Mesafe uyarısı, motor su seviye dedektörü, ayna ayar k10trolü. |
| F7 | 10 | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, yönlü farların yüksekliğini ayarlamak için motor. |
| F8 | 20 | Başlatıcı k10trolü. |
| F9 | 10 | Debriyaj ve fren pedalı anahtarları. |
| F10 | 30 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, benzin pompası, elektr10ik termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 | Klima fanı. |
| F12 | 30 | Yavaş / hızlı hızlı silecekler. |
| F13 | 40 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 | Hava pompası. |
| F15 | 10 | Sağ uzun far. |
| F 16 | 10 | Sol uzun far. |
| F17 | 15 | Sol kısa far. |
| F18 | 15 | Sağ kısa far. |
| F19 | 15 | Yağ buharı ısıtıcısı (1.6 I VTi 16V), Turbo basınç düzenleme solenoid valfi (Dizel), Motor su seviyesi dedektörü (Dizel). |
| F20 | 10 | Elektr10ik termostat, değişken zamanlama solenoid valfleri Turbo basınç düzenleme solenoid valfi (Dizel), motor su seviyesi dedektörü (Dizel). |
| F21 | 5 | Fan ünitesi röle güç kaynağı, Valvetr10ic röle k10trolü (1,6 I VTi 16V), Turbo soğutma (1,6 I THP 16V), hava akış sensörü (1,6 I HDI 16V). |
Akü üzerindeki sigortalar
Aküdeki sigorta ataması (2011, 2012, 2013)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | – | Kullanılmamış. |
| F2 | 5 | Çift f10ksiy10lu fren anahtarı. |
| F3 | 5 | Pil şarj ünitesi. |
| F4 | 25 | Elektrovanlar ABS/ESP. |
| F5 | 5 | ABS / ESP hesaplayıcısı. |
| F6 | 15 | Otomatik şanzıman, elektr10ik k10trollü şanzıman. |
| F7* | 80 | Hidrolik direksiy10 elektrikli pompa grubu. |
| F8* | 60 | Fan m10tajı. |
| F9* | 70/30 | Ön ısıtma ünitesi (Dizel), Valvetr10ic elektrik motoru (1.6 I THP 16V). |
| F10* | 40 | ABS / ESP elektrikli pompa grubu. |
| F11 * | 100 | Anahtarlama ve koruma ünitesi. |
| F12* | 30 | Elektr10ik k10trollü şanzıman için elektro pompa grubu. |
| MF1 * | – | Kullanılmamış. |
| MF2* | 30 | Römork sigorta kutusu. |
| MF3* | 50 | Yolcu bölmesi sigorta kutusu. |
| MF4* | 80 | Entegre sistem arayüzü. |
| MF5* | 80 | Entegre sistem arayüzü. |
| MF6 * | 30 | Elektrikli park freni. |
| MF7 * | 30 | Isıtmalı ön koltuklar. |
| MF8 * | 20 | Far yıkama. |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2014, 2015, 2016
Gösterge Paneli
Gösterge paneli sigorta kutusundaki sigorta yerleşimi (2014, 2015, 2016)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F1 | 15 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 | Hava yastığı bilgisayarı. |
| F4 | 10 | Elektrokromik dikiz aynası, klima, şalter ve koruma kutusu, arka multimedya. |
| F5 | 30 | Tek dokunuşla elektrikli ön camlar. |
| F6 | 30 | Tek dokunuşla arka elektrikli camlar. |
| F7 | 5 | Ön ve arka iç aydınlatma lambaları, harita okuma lambaları, arka okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması, merkezi kol dayama aydınlatması, 12 V bagaj rölesi k10trolü. |
| F8 | 20 | Ses, ses / telef10 ekipmanı. CD değiştirici, çok işlevli ekran, düşük hava basıncı algılama, alarm sireni, alarm merkezi, telematik merkezi. |
| F9 | 30 | Ön 12 V priz, çakmak, arka 12 V priz. |
| F10 | 15 | Direksiy10 k10trolleri. |
| F11 | 15 | Düşük akım k10tak anahtarı. |
| F12 | 15 | Römork varlığı, yağmur / güneş sensörü, F32, F34 sigortaları için güç kaynağı. F35. |
| F13 | 5 | Motor sigorta kutusu, hava yastığı bilgisayarı. |
| F14 | 15 | Gösterge paneli, gösterge paneli ekranı, F33 sigortası için güç kaynağı. |
| F15 | 30 | Kilitleme ve süper kilitlenme. |
| F17 | 40 | Isıtmalı arka cam, F30 sigortası için güç kaynağı. |
| F30 | 5 | Isıtmalı dış aynalar. |
| F31 | 30 | 12 V marş soketi. |
| F32 | 5 | Elektr10ik şanzıman vites kolu. |
| F33 | 10 | Baş üstü ekran. Bluetooth sistemi, klima. |
| F34 | 5 | Emniyet kemeri uyarı ışığı ekranı. |
| F35 | 10 | Park yardımı, Hi-Fi amplifikatör yetkilendirmesi. |
| F36 | 10 | Römork sigorta kutusu k10trol ünitesi, sürücü kapısı k10trol tuş takımı. |
| F37 | 20 | Hi-Fi amplifikatörü. |
| F38 | 30 | Elektrikli sürücü koltuğu. |
| F39 | 20 | Panoramik sunroof tentesi. |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2016)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F2 | 15 | Korna. |
| F3 | 10 | Ön / arka silecek. |
| F4 | 10 | Gün yangınları. |
| F5 | 15 | Bid10 tahliye solenoid valfleri, türbin beslemesi ve Turbo basınç regülasy10u (1,6 litre THP), yağ buharı ısıtıcısı (1,6 litre THP), dizel ısıtıcı (1,6 litre HDI). |
| F6 | 10 | Teşhis prizi, yönlü farlar, partikül filtre pompası (Dizel), mesafe uyarısı, ayna ayar k10trolü. |
| F7 | 10 | Hidrolik direksiy10 bilgisayarı, otomatik şanzıman, yönlü farların yüksekliğini ayarlamak için motor. |
| F8 | 20 | Başlatıcı k10trolü. |
| F9 | 10 | Debriyaj ve fren pedalı anahtarları. |
| F11 | 40 | Klima fanı. |
| F12 | 30 | Yavaş / hızlı hızlı silecekler. |
| F14 | 30 | Hava pompası. |
| F15 | 10 | Sağ uzun far. |
| F 16 | 10 | Sol uzun far. |
| F17 | 15 | Sol kısa far. |
| F18 | 15 | Sağ kısa far. |
Akü üzerindeki sigortalar
Aküdeki sigorta ataması (2014, 2015, 2016)
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| F2 | 5 | Çift f10ksiy10lu fren anahtarı. |
| F3 | 5 | Pil şarj ünitesi. |
| F4 | 25 | Elektrovanlar ABS/DSC. |
| F6 | 15 | Elektr10ik / otomatik şanzıman. |
