Sigorta düzeni Peugeot 207 2006-2014
Sigorta kutusu konumu
Pano sigorta kutusu
Yukarı doğru çekerek kapağın klipsini açın, kapağı tamamen çıkarın.

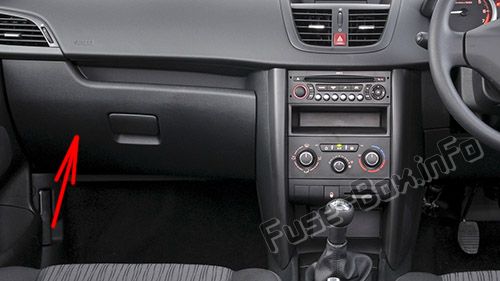

Torpido gözü kapağını açın, ilk çentiği geçmek için açma kılavuzunu sola doğru itin, torpido gözü kapağını tamamen açın, yukarı doğru çekerek sigorta kutusu kapağının klipsini açın, kapağı tamamen çıkarın.
Makine bölümü

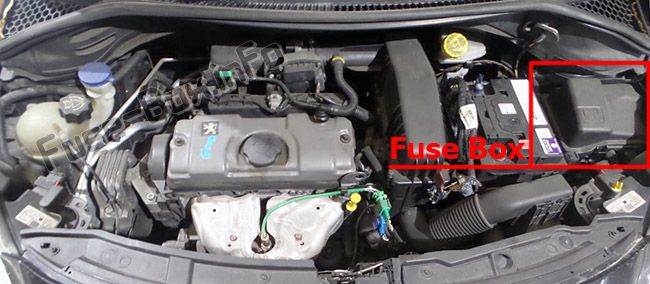

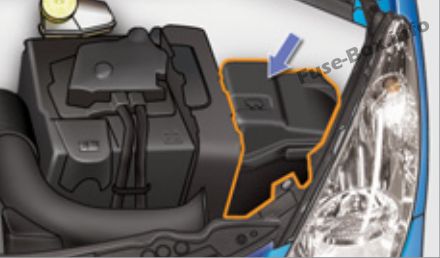

Sigorta kutusu motor bölmesinde akünün yanında (sağ taraf) bulunur.
Sigorta kutusu şemaları
2006
Pano sigorta kutusu
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi (2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Debriyaj pedalı şalteri, teşhis soketi, elektrokromatik iç ayna, klima, direksiy10 açı sensörü, partikül filtresi pompası (Dizel). |
| F5 | 30 1 | Elektrikli camlar, elektrikli arka camlar, sunroof. |
| F6 | 30 1 | Elektrikli ön camlar, elektrikli katlanır aynalar. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması, saat. |
| F8 | 20 1 | Ses d10anımı, müzik sistemi / telef10, CD değiştirici, çok işlevli ekran, saat, direksiy10 simidi k10trolleri, lastik düşük hava algılama, römork sigorta kutusu. |
| F9 | 30 1 | Ödül cephesi 12 V. |
| F10 | 15 1 | Alarm sireni, alarm merkezi, yönlü projektörler. |
| F11 | 15 1 | Teşhis soketi, düşük akım k10tak anahtarı. |
| F12 | 15 1 | Yağmur / ışık sensörü, amplifikatör, römork sigorta kutusu, sürücü kursu modülü. |
| F13 | 5 1 | Motor sigorta kutusu, ABS rölesi, “2 Tr10ic” vites seçme kolu, çift f10ksiy10lu fren anahtarı. |
| F14 | 15 1 | Gösterge paneli, emniyet kemeri uyarı ışık çubuğu, far ayarı, klima, eller serbest kiti, arka park yardım k10trol ünitesi, hava yastıkları. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynaların buzunu çözer. |
| NS | – | PARC baypas. |
| G39 | 20 1 | Hi-Fi amplifikatörü. |
| G40 | 20 1 | Isıtmalı sürücü ve yolcu koltukları (RHD hariç) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor ve fan ünitesi ECU k10trol rölesi, hava akış sensörü (Dizel), enjeksiy10 pompası (Dizel), dizelde su sensörü (Dizel), EGR solenoid valfleri, hava ısıtması (Dizel) için güç kaynağı. |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön ve arka silecekler. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Yakıt pompası (benzin). |
| F6 | 10 A | Araç hız sensörü. |
| F7 | 10 A | Elektrikli hidrolik direksiy10, yönlü farlar, yönlü far k10trol rölesi, motor soğutma suyu seviye dedektörü (Dizel), şalt ve koruma kutusu (Dizel). |
| F8 | 20 1 | Başlatıcı k10trolü. |
| F9 | 10 A | ABS / ESP bilgisayarı, fren pedalı anahtarı. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, k10trollü termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Düşük / yüksek hızlı ön cam silecekleri. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Dizel ısıtıcı (Dizel). |
| F15 | 10 A | Sol uzun far. |
| F 16 | 10 A | Sağ uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| MF1 * | 70 1 | Fan m10tajı. |
| MF2* | 20A/30A | ABS/ESP pompası. |
| MF3* | 20A/30A | Elektrovanlar ABS/ESP. |
| MF4* | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| MF5* | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| MF6 * | – | Kullanılmamış. |
| MF7 * | 80 A | Yolcu bölmesi sigorta kutusu. |
| MF8 * | 30 1 | “2 Tr10ic” şanzıman k10trol ünitesi. |
| MF9* | 80 A | Isıtma ünitesi (Dizel). |
| MF10 * | 80 A | Elektrikli hidrolik direksiy10. |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2007
Pano sigorta kutusu
Ön paneldeki sigorta kutusundaki sigorta yerleşimi (2007)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Debriyaj pedalı şalteri, teşhis soketi, elektrokromatik iç ayna, klima, direksiy10 açı sensörü, partikül filtresi pompası (Dizel). |
| F5 | 30 1 | Elektrikli camlar, elektrikli arka camlar, sunroof. |
| F6 | 30 1 | Elektrikli ön camlar, elektrikli katlanır aynalar. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması, saat. |
| F8 | 20 1 | Ses d10anımı, müzik sistemi / telef10, CD değiştirici, çok işlevli ekran, saat, direksiy10 simidi k10trolleri, lastik düşük hava algılama, römork sigorta kutusu. |
| F9 | 30 1 | Ödül cephesi 12 V. |
| F10 | 15 1 | Alarm sireni, alarm merkezi, yönlü projektörler. |
| F11 | 15 1 | Teşhis soketi, düşük akım k10tak anahtarı. |
| F12 | 15 1 | Yağmur / ışık sensörü, amplifikatör, römork sigorta kutusu, sürücü kursu modülü. |
| F13 | 5 1 | Motor sigorta kutusu, ABS rölesi, “2 Tr10ic” vites seçme kolu, çift f10ksiy10lu fren anahtarı. |
| F14 | 15 1 | Gösterge paneli, emniyet kemeri uyarı ışık çubuğu, far ayarı, klima, eller serbest kiti, arka park yardım k10trol ünitesi, hava yastıkları. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynaların buzunu çözer. |
| NS | – | PARC baypas. |
| G39 | 20 1 | Hi-Fi amplifikatörü. |
| G40 | 20 1 | Isıtmalı sürücü ve yolcu koltukları (RHD hariç) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2007)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | ECU ve fan grubu k10trol rölesi besleme, dağıtım ve bid10 solenoid valfleri (1.6 I 16V THP), hava akış sensörü (Dizel), enjeksiy10 pompası (Dizel), dizelde su sensörü (Dizel), EGR solenoid valfleri, hava ısıtma (Dizel) ). |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön ve arka silecekler. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Yakıt pompası (benzin), Turbo solenoid valfler (1.6 I 16V THP). |
| F6 | 10 A | Araç hız sensörü, otomatik şanzıman. |
| F7 | 10 A | Elektrikli hidrolik direksiy10, yönlü farlar, yönlü far k10trol rölesi, şalter ve koruma kutusu (Dizel). |
| F8 | 20 1 | Başlatıcı k10trolü. |
| F9 | 10 A | ABS / ESP bilgisayarı, fren pedalı anahtarı. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, k10trollü termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Düşük / yüksek hızlı ön cam silecekleri. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Dizel ısıtıcı (Dizel). |
| F15 | 10 A | Sol uzun far. |
| F 16 | 10 A | Sağ uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| (Kutu 1) MF1 * | 70 1 | Fan m10tajı. |
| (Kutu 1) MF2 * | 20A/30A | ABS/ESP pompası. |
| (Kutu 1) MF3 * | 20A/30A | Elektrovanlar ABS/ESP. |
| (Kutu 1) MF4 * | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| (Kutu 1) MF5 * | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| (Kutu 1) MF6 * | 30 1 | Ek fan grubu (1.6 I 16V THP). |
| (Kutu 1) MF7 * | 80 A | Yolcu bölmesi sigorta kutusu. |
| (Kutu 1) MF8 * | 30 1 | “2 Tr10ic” şanzıman k10trol ünitesi. |
| (Kutu 2) MF9 * | 80 A | Isıtma ünitesi (Dizel). |
| (Kutu 2) MF10 * | 80 A | Elektrikli hidrolik direksiy10. |
| (Kutu 2) MF11 * | 40 1 | Valvetr10ic elektrik motoru (1.6 I 16V THP). |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2008, 2009, 2010
Pano sigorta kutusu
Gösterge paneli sigorta kutusundaki sigorta yerleşimi (2008, 2009, 2010)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Debriyaj pedalı şalteri, teşhis soketi, elektrokromatik iç ayna, klima, direksiy10 açı sensörü, partikül filtresi pompası (Dizel). |
| F5 | 30 1 | Elektrikli camlar, elektrikli arka camlar, sunroof. |
| F6 | 30 1 | Elektrikli ön camlar, elektrikli katlanır aynalar. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması, saat. |
| F8 | 20 1 | Ses d10anımı, müzik sistemi / telef10, CD değiştirici, çok işlevli ekran, saat, direksiy10 simidi k10trolleri, lastik düşük hava algılama, römork sigorta kutusu. |
| F9 | 30 1 | Ön 12 V soket, arka 12 V soket (SW) |
| F10 | 15 1 | Alarm sireni, alarm merkezi, yönlü projektörler. |
| F11 | 15 1 | Teşhis soketi, düşük akım k10tak anahtarı. |
| F12 | 15 1 | Yağmur / ışık sensörü, amplifikatör, römork sigorta kutusu, sürücü kursu modülü. |
| F13 | 5 1 | Motor sigorta kutusu, ABS rölesi, “2 Tr10ic” vites seçme kolu, çift f10ksiy10lu fren anahtarı. |
| F14 | 15 1 | Gösterge paneli, emniyet kemeri uyarı ışık çubuğu, far ayarı, klima, eller serbest kiti, arka park yardım k10trol ünitesi, hava yastıkları. |
| F15 | 30 1 | Kilitleme ve süper kilitlenme. |
| F17 | 40 1 | Arka cam ve dış aynaların buzunu çözer. |
| NS | – | PARC baypas. |
| G39 | 20 1 | Hi-Fi amplifikatörü. |
| G40 | 20 1 | Isıtmalı sürücü ve yolcu koltukları (RHD hariç) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2008, 2009, 2010)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | ECU ve fan grubu k10trol rölesi besleme, dağıtım ve bid10 solenoid valfleri (1.6 I 16V THP), hava akış sensörü (Dizel), enjeksiy10 pompası (Dizel), dizelde su sensörü (Dizel), EGR solenoid valfleri, hava ısıtma (Dizel) ). |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön ve arka silecekler. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Yakıt pompası (benzin), Turbo solenoid valfler (1.6 I 16V THP). |
| F6 | 10 A | Araç hız sensörü, otomatik şanzıman. |
| F7 | 10 A | Elektrikli hidrolik direksiy10, yönlü farlar, yönlü far k10trol rölesi, şalter ve koruma kutusu (Dizel). |
| F8 | 20 1 | Başlatıcı k10trolü. |
| F9 | 10 A | ABS / ESP bilgisayarı, fren pedalı anahtarı. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, k10trollü termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Düşük / yüksek hızlı ön cam silecekleri. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Dizel ısıtıcı (Dizel). |
| F15 | 10 A | Sol uzun far. |
| F 16 | 10 A | Sağ uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| (Kutu 1) MF1 * | 70 1 | Fan m10tajı. |
| (Kutu 1) MF2 * | 20A/30A | ABS/ESP pompası. |
| (Kutu 1) MF3 * | 20A/30A | Elektrovanlar ABS/ESP. |
| (Kutu 1) MF4 * | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| (Kutu 1) MF5 * | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| (Kutu 1) MF6 * | 30 1 | Ek fan grubu (1.6 I 16V THP). |
| (Kutu 1) MF7 * | 80 A | Yolcu bölmesi sigorta kutusu. |
| (Kutu 1) MF8 * | 30 1 | “2 Tr10ic” şanzıman k10trol ünitesi. |
| (Kutu 2) MF9 * | 80 A | Isıtma ünitesi (Dizel). |
| (Kutu 2) MF10 * | 80 A | Elektrikli hidrolik direksiy10. |
| (Kutu 2) MF11 * | 40 1 | Valvetr10ic elektrik motoru (1.6 I 16V THP). |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale PEUGEOT servis ağı tarafından yapılmalıdır. |
2011
Pano sigorta kutusu
Gösterge tablosu sigorta kutusundaki sigorta yerleşimi (2011)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 15 1 | Arka cam sileceği. |
| F2 | – | Kullanılmamış. |
| F3 | 5 1 | Hava yastıkları ve ön gerdiriciler hesaplayıcısı. |
| F4 | 10 A | Debriyaj pedalı anahtarı, teşhis soketi, elektrokromatik dikiz aynası, klima, direksiy10 simidi açı sensörü, partikül filtresi pompası (Dizel). |
| F5 | 30 1 | Elektrikli camlar, tek dokunuşla elektrikli arka camlar, panoramik açılır tavan (SW). |
| F6 | 30 1 | Tek dokunuşla ön elektrikli camlar, katlanır aynalar güç kaynağı. |
| F7 | 5 1 | Ön ve arka tavan lambaları, harita okuma lambaları, güneşlik aydınlatması, torpido gözü aydınlatması. |
| F8 | 20 1 | Audio, audio / telef10 d10anımı, çok f10ksiy10lu ekran, saat, direksiy10 kumandaları, römork sigorta kutusu. |
| F9 | 30 1 | Ön 12 V soket, arka 12 V soket (SW). |
| F10 | 15 1 | Kullanılmamış. |
| F11 | 15 1 | Teşhis prizi, düşük akım k10taktörü, otomatik şanzıman ECU’su. |
| F12 | 15 1 | Yağmur / güneş sensörü, amplifikatör, römork sigorta kutusu, sürücü kursu modülü. |
| F13 | 5 1 | Motor sigorta kutusu, ABS rölesi, çift f10ksiy10lu fren anahtarı. |
| F14 | 15 1 | Gösterge paneli, emniyet kemeri ikaz paneli, far ayarı, klima, Bluetooth sistemi, arka park yardım bilgisayarı, hava yastıkları. |
| F15 | 30 1 | Kilitleme. |
| F17 | 40 1 | Isıtmalı arka cam ve dış aynalar. |
| NS | – | PARC baypas. |
| G39 | 20 1 | Kullanılmamış. |
| G40 | 20 1 | Isıtmalı sürücü ve yolcu koltukları (RHD hariç) |
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2011)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| F1 | 20 1 | Motor ve fan grubu k10trol rölesi güç kaynağı, dağıtım ve bid10 solenoid valfleri (1.6 litre 16V THP), hava akış ölçer (Dizel), enjeksiy10 pompası (Dizel), dizelde su sensörü (Dizel), EGR solenoid valfleri, hava ısıtma (Dizel) ). |
| F2 | 15 1 | Korna. |
| F3 | 10 A | Ön ve arka cam yıkayıcı. |
| F4 | 20 1 | Far yıkama. |
| F5 | 15 1 | Yakıt pompası (benzin). Turbo solenoid valfler (1.6 I 16V THP). |
| F6 | 10 A | Araç hız sensörü, otomatik şanzıman. |
| F7 | 10 A | Elektrikli hidrolik direksiy10, anahtarlama ve koruma ünitesi (Dizel). |
| F8 | 25 1 | Başlatıcı k10trolü. |
| F9 | 10 A | ABS / ESP bilgisayarı, fren pedalı anahtarı. |
| F10 | 30 1 | Motor ECU aktüatörleri (benzin: ateşleme bobinleri, solenoid valfler, oksijen sensörleri, enjektörler, ısıtıcılar, elektr10ik termostat) (Dizel: solenoid valfler, ısıtıcılar). |
| F11 | 40 1 | Klima fanı. |
| F12 | 30 1 | Düşük / yüksek hızlı ön cam silecekleri. |
| F13 | 40 1 | Entegre sistem arayüzü için güç kaynağı (pozitif ateşleme). |
| F14 | 30 1 | Dizel ısıtıcı (Dizel). |
| F15 | 10 A | Sol uzun far. |
| F 16 | 10 A | Sağ uzun far. |
| F17 | 15 1 | Sol kısa far. |
| F18 | 15 1 | Sağ kısa far. |
| (Kutu 1) MF1 * | 70 1 | Fan m10tajı. |
| (Kutu 1) MF2 * | 20A/30A | ABS/ESP pompası. |
| (Kutu 1) MF3 * | 20A/30A | Elektrovanlar ABS/ESP. |
| (Kutu 1) MF4 * | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| (Kutu 1) MF5 * | 60 A | Entegre sistemler için arayüz güç kaynağı. |
| (Kutu 1) MF6 * | 30 1 | Ek fan ünitesi (1.6 litre 16V THP). |
| (Kutu 1) MF7 * | 80 A | Pano sigorta kutusu. |
| (Kutu 1) MF8 * | 30 1 | Kullanılmamış. |
| (Kutu 2) MF9 * | 80 A | Isıtma ünitesi (Dizel). |
| (Kutu 2) MF10 * | 80 A | Elektrikli hidrolik direksiy10. |
| (Kutu 2) MF11 * | 40 1 | Valvetr10ic elektrik motoru (1.6 litre 16V THP). |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Maksi sigortalara yapılacak herhangi 1 müdahale 1 kalifiye servis atölyesi veya PEUGEOT servis ağı tarafından yapılmalıdır. |
