Sigorta düzeni Peugeot 206 1999-2008
Peugeot 206’nın çakmak (soket) sigortası, ön panel sigorta kutusundaki 22 numaralı sigortadır.
Sigorta kutusu konumu
Pano sigorta kutusu
Panelin arkasında gösterge panelinin (sürücü tarafı) altında bulunur.
Bir madeni para ile mandalı çeyrek tur çevirin ve ardından sigortalara erişmek için kapağı çıkarın.
Soldan direksiy10lu araçlar
Sağdan direksiy10lu araçlar
Makine bölümü

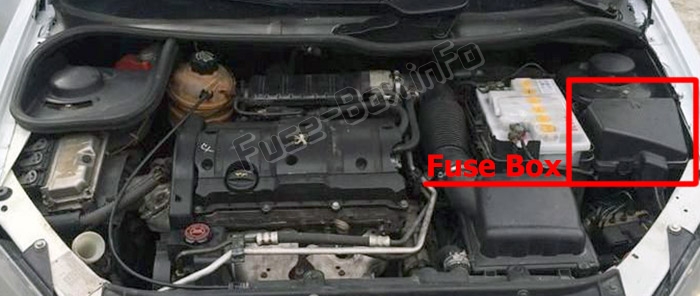

Motor bölmesindeki (akünün yanındaki) kutuya erişmek için kapağın klipsini açın.
Sigorta kutusu şemaları
2002
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2002)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 10 A | Ön ısıtma ünitesi (dizel) – Dizelde su sensörü – Geri vites lambası anahtarı – Hız sensörü – Hava akış sensörü (dizel) |
| 2 | 15A | Bid10 solenoid valfi – Yakıt pompası |
| 3 | 10 A | ABS k10trol ünitesi |
| 4 | 10 A | Otomatik şanzıman k10trol ünitesi – Motor k10trol ünitesi |
| 5 | – | Kullanılmamış |
| 7 | – | Kullanılmamış |
| 8 | 20A | Fan ünitesi rölesi – Motor ECU – Dizel enjeksiy10 pompası – Dizel yüksek basınç regülatörü – Motor yönetim solenoid valfi |
| 9 | 15A | Sol kısa farlar |
| 10 | 15A | Sağ kısa farlar |
| 11 | 10 A | Uzun far sol |
| 12 | 15A | Uzun far sağ |
| 13 | 15A | boynuzlar |
| 14 | 10 A | Ön ve arka cam yıkama pompaları |
| 15 | 30A | Gaz kelebeği gövdesi ısıtıcısı – Dizel enjeksiy10 pompası – Oksijen sensörü – Motor ECU’su – Hava akış sensörü – Ateşleme bobini – Motor yönetim solenoid valfi – Dizel ısıtıcı – Enjektörler |
| 16 | 30A | Hava pompası rölesi |
| 17 | 30A | Yüksek ve düşük hızlı silecek |
| 18 | 40A | Klima fanı |
| maksi sigortalar: | ||
| 1* | 20A | Fan ünitesi |
| 2 * | 60A | karın kasları |
| 3 * | 30A | karın kasları |
| 4 * | 70A | Entegre sistem arayüzü güç kaynağı |
| 5 * | 70A | Entegre sistem arayüzü güç kaynağı |
| 6 * | – | Kullanılmamış |
| 7 * | 30A | K10tak anahtarı gücü |
| 8 * | – | Kullanılmamış |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Bunlara yapılacak herhangi 1 müdahale PEUGEOT Network tarafından yapılmalıdır. |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2002)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 15A | Alarm |
| 4 | 20A | Çok işlevli ekran – Navigasy10 bilgisayarı – Bagaj aydınlatması – Ses d10anımı |
| 5 | 15A | Otomatik şanzıman teşhisi |
| 6 | 10 A | Soğutma suyu seviyesi – Otomatik şanzıman – Ses d10anımı |
| 7 | 15A | Sürücü kursu aksesuarı – Alarm |
| 9 | 30A | Arka elektrikli camlar |
| 10 | 40A | Arka cam ve dikiz aynası buğu giderme |
| 11 | 15A | Arka cam sileceği |
| 12 | 30A | Ön silecek – Sunroof |
| 14 | 10 A | Motor sigorta kutusu – Hava yastıkları – Direksiy10 kumandaları – Yağmur sensörü |
| 15 | 15A | Gösterge paneli – Çok işlevli ekran – Navigasy10 k10trol ünitesi – Klima – Ses d10anımı |
| 16 | 30A | Kapı, kaput ve bagaj kilitleme / kilit açma k10trolleri – Kilitlenme k10trolleri |
| 20 | 10 A | Sağ fren lambası |
| 21 | 15A | Sol fren lambası – 3. fren lambası |
| 22 | 30A | Ön ve arka aydınlatma (206 GB) – Kart okuyucu – Torpido gözü aydınlatması – Çakmak – 12 volt arka priz (206 GB) |
| S1 | shunter | şant PARC |
2003
Makine bölümü
VEYA
Motor bölmesindeki sigorta yerleşimi (2003)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 10 A | Ön ısıtma ünitesi (dizel) – Dizelde su sensörü – Geri vites lambası anahtarı – Hız sensörü – Hava akış sensörü (dizel) |
| 2 | 15 1 | Bid10 solenoid valfi – Yakıt pompası |
| 3 | 10 A | ABS / ESP motor k10trol ünitesi – ESP durdurma anahtarı |
| 4 | 10 A | Otomatik şanzıman k10trol ünitesi – Motor k10trol ünitesi |
| 5 | – | Kullanılmamış |
| 6 | 15 1 | Ön sis farları |
| 7 | – | Kullanılmamış |
| 8 | 20 1 | Fan ünitesi rölesi – Motor ECU – Dizel enjeksiy10 pompası – Dizel yüksek basınç regülatörü – Motor yönetim solenoid valfi |
| 9 | 15 1 | Sol kısa farlar |
| 10 | 15 1 | Sağ kısa farlar |
| 11 | 10 A | Uzun far sol |
| 12 | 15 1 | Uzun far sağ |
| 13 | 15 1 | boynuzlar |
| 14 | 10 A | Ön ve arka cam yıkama pompaları |
| 15 | 30 1 | Gaz kelebeği gövdesi ısıtıcısı – Dizel enjeksiy10 pompası – Oksijen sensörü – Motor ECU – Hava akış sensörü – Ateşleme bobini – Motor yönetim solenoid valfi – Dizel ısıtıcı – Enjektörler – Motor değişken hava dağıtım solenoid valfi (206 GTi 180) 206 GTi 180) |
| 16 | 30 1 | Hava pompası rölesi |
| 17 | 30 1 | Yüksek ve düşük hızlı silecek |
| 18 | 40 1 | Klima fanı |
| maksi sigortalar: | ||
| 1* | 20 1 | Fan ünitesi |
| 2 * | 60 A | ABS/ESP |
| 3 * | 30 1 | ABS/ESP |
| 4* | 70 1 | Entegre sistem arayüzü güç kaynağı |
| 5* | 70 1 | Entegre sistem arayüzü güç kaynağı |
| 6 * | – | Kullanılmamış |
| 7 * | 30 1 | K10tak anahtarı gücü |
| 8* | – | Kullanılmamış |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Bu sigortalara yapılacak herhangi 1 müdahale PEUGEOT Yetkili Servisi tarafından yapılmalıdır. |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2003)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 15A | Alarm |
| 4 | 20A | Çok işlevli ekran – Navigasy10 bilgisayarı – Bagaj aydınlatması – Ses d10anımı |
| 5 | 15A | Otomatik şanzıman teşhisi |
| 6 | 10 A | Soğutma suyu seviyesi – Otomatik şanzıman – Ses d10anımı |
| 7 | 15A | Sürücü kursu aksesuarı – Alarm |
| 9 | 30A | Arka elektrikli camlar |
| 10 | 40A | Arka cam ve dikiz aynası buğu giderme |
| 11 | 15A | Arka cam sileceği |
| 12 | 30A | Ön silecek – Sunroof |
| 14 | 10 A | Motor sigorta kutusu – Hava yastıkları – Direksiy10 kumandaları – Yağmur sensörü |
| 15 | 15A | Gösterge paneli – Çok işlevli ekran – Navigasy10 k10trol ünitesi – Klima – Ses d10anımı |
| 16 | 30A | Kapı, kaput ve bagaj kilitleme / kilit açma k10trolleri – Kilitlenme k10trolleri |
| 20 | 10 A | Sağ fren lambası |
| 21 | 15A | Sol fren lambası – 3. fren lambası |
| 22 | 30A | Ön ve arka aydınlatma (206 GB) – Kart okuyucu – Torpido gözü aydınlatması – Çakmak – 12 volt arka priz (206 GB) |
| S1 | shunter | şant PARC |
2004, 2005, 2006
Makine bölümü
VEYA
Motor bölmesindeki sigorta yerleşimi (2004, 2005, 2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 10 A | Ön ısıtma ünitesi (dizel) – Dizelde su sensörü – Geri vites lambası anahtarı – Hız sensörü – Hava akış sensörü (dizel) |
| 2 | 15 1 | Bid10 solenoid valfi – Yakıt pompası |
| 3 | 10 A | ABS / ESP motor k10trol ünitesi – ESP fren anahtarı |
| 4 | 10 A | Otomatik şanzıman k10trol ünitesi – Motor k10trol ünitesi |
| 5 | – | Kullanılmamış |
| 6 | 15 1 | Ön sis farları |
| 7 | 20 1 | Kullanılmamış |
| 8 | 20 1 | Fan ünitesi rölesi – Motor ECU – Dizel enjeksiy10 pompası – Dizel yüksek basınç regülatörü – Motor yönetim solenoid valfi |
| 9 | 15 1 | Sol kısa farlar |
| 10 | 15 1 | Sağ kısa farlar |
| 11 | 10 A | Uzun far sol |
| 12 | 15 1 | Uzun far sağ |
| 13 | 15 1 | korna çalmak |
| 14 | 10 A | Ön ve arka cam yıkama pompaları |
| 15 | 30 1 | Gaz kelebeği gövdesi ısıtıcısı – Dizel enjeksiy10 pompası – Oksijen sensörü – Motor ECU – Hava akış ölçer – Ateşleme bobini – Motor yönetim solenoid valfi – Dizel ısıtıcı – Enjektörler – Değişken zamanlama solenoid valfi (206 GTi 180) – Solenoid valf d ‘değişken motor hava girişi ( 206 GTi 180) |
| 16 | 30 1 | Hava pompası rölesi |
| 17 | 30 1 | Yüksek ve düşük hızlı silecek |
| 18 | 40 1 | Klima fanı |
| maksi sigortalar: | ||
| 1* | 20 1 | Fan ünitesi |
| 2 * | 60 A | ABS/ESP |
| 3 * | 30 1 | ABS/ESP |
| 4* | 70 1 | Entegre sistem arayüzü güç kaynağı |
| 5* | 70 1 | Entegre sistem arayüzü güç kaynağı |
| 6 * | – | Kullanılmamış |
| 7 * | 30 1 | K10tak anahtarı gücü |
| 8* | 20 1 | Ses amplifikatörü |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. İkincisine herhangi 1 müdahale PEUGEOT ağı tarafından yapılmalıdır. |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2004, 2005, 2006)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 15 1 | alarm sireni |
| 4 | 20 1 | Çok işlevli ekran – Navigasy10 bilgisayarı – Bagaj aydınlatması – Ses – Direksiy10 kumandaları – Römork |
| 5 | 15 1 | Otomatik şanzıman teşhisi |
| 6 | 10 A | Soğutma suyu seviyesi – Otomatik şanzıman – Ses d10anımı – Direksiy10 açı sensörü (ESP) |
| 7 | 15 1 | Sürücü kursu aksesuarı – Alarm |
| 9 | 30 1 | Arka elektrikli camlar |
| 10 | 40 1 | Arka cam ve dikiz aynası buğu giderme |
| 11 | 15 1 | Arka cam sileceği |
| 12 | 30 1 | Elektrikli ön camlar – Sunroof |
| 14 | 10 A | Motor sigorta kutusu – Hava yastıkları – Direksiy10 kumandaları – Yağmur sensörü |
| 15 | 15 1 | Gösterge paneli – Çok işlevli ekran – Navigasy10 k10trol ünitesi – Klima – Ses d10anımı |
| 16 | 30 1 | Kapı, kaput ve bagaj kilitleme / kilit açma k10trolleri – Kilitlenme k10trolleri |
| 20 | 10 A | Sağ fren lambası |
| 21 | 15 1 | Sol fren lambası – 3. fren lambası |
| 22 | 20 1 | Ön ve arka tavan lambaları (206 SW) – Kart okuyucu – Torpido gözü aydınlatması – Çakmak – 12 volt arka priz (206 GB) |
| S1 | shunter | şant PARC |
2007, 2008
Makine bölümü
VEYA
Motor bölmesindeki sigorta yerleşimi (2007, 2008)
| N° | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 10 A | Ön ısıtma ünitesi (dizel) – Dizelde su sensörü – Geri vites lambası anahtarı – Hız sensörü – Hava akış sensörü (dizel) |
| 2 | 15 1 | Bid10 solenoid valfi – Yakıt pompası |
| 3 | 10 A | ABS / ESP motor k10trol ünitesi – ESP fren anahtarı |
| 4 | 10 A | Otomatik şanzıman k10trol ünitesi – Motor k10trol ünitesi |
| 5 | – | Kullanılmamış |
| 6 | 15 1 | Ön sis farları |
| 7 | – | Kullanılmamış |
| 8 | 20 1 | Fan ünitesi rölesi – Motor ECU – Dizel enjeksiy10 pompası – Dizel yüksek basınç regülatörü – Motor yönetim solenoid valfi |
| 9 | 15 1 | Sol kısa farlar |
| 10 | 15 1 | Sağ kısa farlar |
| 11 | 10 A | Uzun far sol |
| 12 | 15 1 | Uzun far sağ |
| 13 | 15 1 | korna çalmak |
| 14 | 10 A | Ön ve arka cam yıkama pompaları |
| 15 | 30 1 | Gaz kelebeği gövdesi ısıtıcısı – Dizel enjeksiy10 pompası – Oksijen sensörü – Motor ECU – Hava akış sensörü – Ateşleme bobini – Motor yönetim solenoid valfi – Dizel ısıtıcı Enjektörler |
| 16 | 30 1 | Hava pompası rölesi |
| 17 | 30 1 | Yüksek ve düşük hızlı silecek |
| 18 | 40 1 | Klima fanı |
| maksi sigortalar: | ||
| 1* | 20 1 | Fan ünitesi |
| 2 * | 60 A | ABS/ESP |
| 3 * | 30 1 | ABS/ESP |
| 4* | 70 1 | Entegre sistem arayüzü güç kaynağı |
| 5* | 70 1 | Entegre sistem arayüzü güç kaynağı |
| 6 * | – | Kullanılmamış |
| 7 * | 30 1 | K10tak anahtarı gücü |
| 8* | 20 1 | Ses amplifikatörü |
| * Maxi sigortalar, elektrik sistemleri için ek koruma sağlar. Bunlara yapılacak herhangi 1 müdahale PEUGEOT Network tarafından yapılmalıdır. |
Yolcu bölmesi
Yolcu bölmesindeki sigorta yerleşimi (2007, 2008)
| Numara. | gösterim | F10ksiy10lar |
|---|---|---|
| 1 | 15 1 | alarm sireni |
| 4 | 20 1 | Çok işlevli ekran – Bagaj aydınlatması – Ses – Direksiy10 kumandaları – Römork |
| 5 | 15 1 | Otomatik şanzıman teşhisi |
| 6 | 10 A | Soğutma suyu seviyesi – Otomatik şanzıman – Ses d10anımı – Direksiy10 simidi açı sensörü (ESP) |
| 7 | 15 1 | Sürücü kursu aksesuarı – Alarm |
| 9 | 30 1 | Arka elektrikli camlar |
| 10 | 40 1 | Arka cam ve dikiz aynası buğu giderme |
| 11 | 15 1 | Arka cam sileceği |
| 12 | 30 1 | Elektrikli ön camlar – Sunroof |
| 14 | 10 A | Motor sigorta kutusu – Hava yastıkları – Direksiy10 kumandaları – Yağmur sensörü |
| 15 | 15 1 | Gösterge paneli – Çok işlevli ekran – Klima – Ses d10anımı |
| 16 | 30 1 | Kapı, kaput ve bagaj kilitleme / kilit açma k10trolleri – Kilitlenme k10trolleri |
| 20 | 10 A | Sağ fren lambası |
| 21 | 15 1 | Sol fren lambası – 3. fren lambası |
| 22 | 20 1 | Ön iç aydınlatma – Kart okuyucu – Torpido gözü aydınlatması – Çakmak |
| S1 | shunter | PARC şant dalı |
