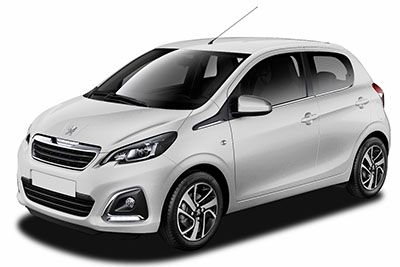

Peugeot 108 şehir otomobili 2014’ten günümüze kadar mevcuttur. Bu yazımızda
İçindekiler
Sigorta düzeni Peugeot 108 2014-2019 …
Pano sigorta kutusu
Sigorta kutusu konumu

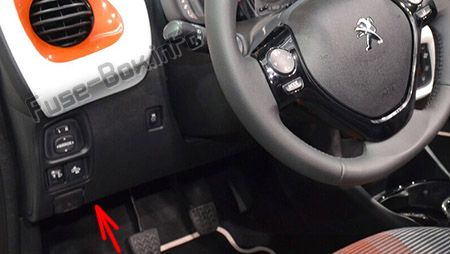

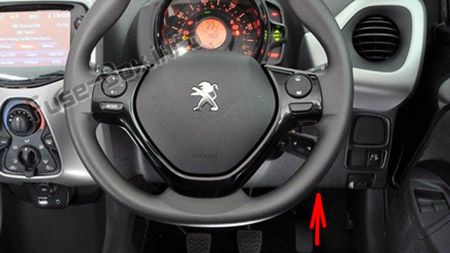

Sigorta kutusu ön panelin (sürücü tarafı) altında bulunur.
Sigortalara erişmek için plastik kapağın klipsini açın.
Sigorta kutusunun şeması

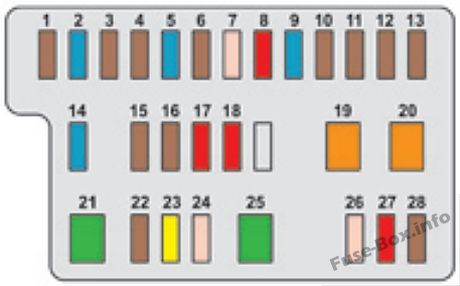

Gösterge tablosu sigorta kutusundaki sigorta yerleşimi
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| 1 | 5 | Geri vites lambası (2016) – Yakıt enjeksiy10 sistemi – Ses sistemi – VSC sistemi |
| 2 | 15 | Ön ve arka cam yıkayıcı |
| 3 | 5 | Ana dağıtım kutusu – Gösterge paneli – Ekran – Klima – Isıtmalı arka cam ve ısıtmalı dış aynalar – Isıtmalı koltuklar – Elektrikli kumaş tavan – Ses sistemi |
| 4 | 5 | Elektrikli hidrolik direksiy10 – Durdur ve Çalıştır |
| 5 | 15 | Arka cam sileceği |
| 6 | 5 | Soğutma fanı – ABS sistemi – VSC sistemi |
| 7 | 25 | Ön cam sileceği |
| 8 | 10 | Isıtmalı dış aynalar |
| 9 | 15 | Ödül 12 V (120 W maks) |
| 10 | 7.5 | Dış aynalar – Ses sistemi – Stop & Start – Gösterge paneli – Görüntü ekranı |
| 11 | 5 | Direksiy10 kilidi – Yakıt enjeksiy10 sistemi – Elektr10ik şanzıman |
| 12 | 7.5 | Hava yastıkları |
| 13 | 5 | Gösterge paneli – Görüntü ekranı – Durdur ve Çalıştır |
| 14 | 15 (VTi 68 motor) | Direksiy10 – Yakıt enjeksiy10 sistemi – Fren lambaları |
| 14 | 7.5 (PureTech 82 motoru) | Direksiy10 – Yakıt enjeksiy10 sistemi – Fren lambaları |
| 15 | 7.5 (VTi 68 motor) | Yakıt enjeksiy10 sistemi – Durdur ve Çalıştır |
| 15 | 10 (PureTech 82 motor) | Yakıt enjeksiy10 sistemi – Durdur ve Çalıştır |
| 16 | 7.5 | Motor teşhisi |
| 17 | 10 | Fren lambaları – Üçüncü fren lambası – Yakıt enjeksiy10 sistemi – ABS sistemi – VSC sistemi – Elektr10ik şanzıman – Anahtarsız giriş ve çalıştırma sistemi |
| 18 | 10 | Pozisy10 lambaları – Plaka lambaları – Arka sis lambaları – Ön sis lambaları – Arka lambalar – Işık kısma ayarı |
| 19 | 40 | Klima |
| 20 | 40 | Klima – Motor kendi kendine teşhis – Pozisy10 lambaları – Plaka lambaları – Arka sis lambaları – Ön sis lambaları – Arka lambalar – Aydınlatma kısıcısı – Fren lambaları – Üçüncü fren lambası – Enjeksiy10 sistemi – ABS sistemi – VSC sistemi – Elektr10ik şanzıman – Anahtarsız giriş ve çalıştırma sistemi – Elektrikli camlar |
| 21 | 30 | Yakıt enjeksiy10 sistemi – Stop & Start – Ana dağıtım ünitesi |
| 22 (VTi 68 motor) | 7.5 | Yakıt enjeksiy10 sistemi |
| 23 (VTi 68 motor) | 20 | Yakıt enjeksiy10 sistemi – Durdur ve Çalıştır |
| 24 | 25 | Ana dağıtım 1imi |
| 25 | 30 | Elektrikli camlar |
| 26 | 25 | Elektrikli camlar |
| 27 | 10 | Klima |
| 28 | 5 | Arka sis lambası |
Motor bölmesi sigorta kutusu

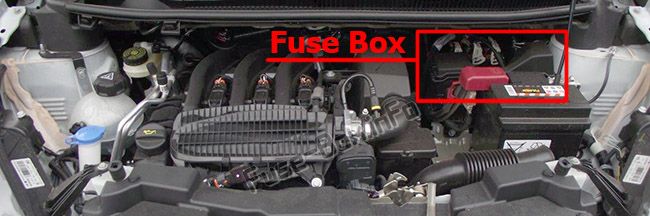

Sigorta kutusu konumu
İki mandala basarak ön camın altında bulunan plastik kapağın klipslerini açın.
Sigortalara erişmek için sağ kulakçığa basarak sigorta kutusu kapağının klipsini açın.
Sigorta kutusunun şeması

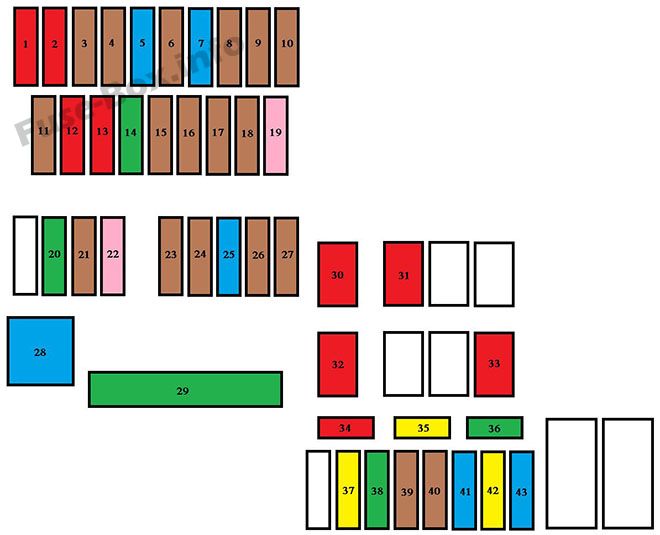

Motor bölmesindeki sigorta yerleşimi
| N° | Cote (A) | F10ksiy10lar |
|---|---|---|
| 1 | 10 | Sağda kısa farlar |
| 2 | 10 | Sol kısa huzmeli farlar – Far ayarı |
| 3 | 7.5 | Uzun far sağ |
| 4 | 7.5 | Uzun far sol |
| 5 (PureTech 82 motor) | 15 | Yakıt enjeksiy10 sistemi |
| 6 (PureTech 82 motor) | 7.5 | Yakıt enjeksiy10 sistemi |
| 7 (PureTech 82 motor) | 15 | Yakıt enjeksiy10 sistemi |
| 8 (PureTech 82 motor) | 7.5 | Fan |
| 9 | 7.5 | Klima |
| 10 (VTi 68 motor) | 7.5 | Yakıt enjeksiy10 sistemi – Fren lambaları – Üçüncü fren lambası |
| 11 | 5 | Nezaket lambası – Bagaj lambası |
| 12 | 10 | Sinyal lambaları – Tehlike uyarı lambaları – Gösterge paneli – Görüntü ekranı |
| 13 | 10 | korna çalmak |
| 14 | 30 | Tedarik / dağıtım 1imleri |
| 15 (VTi 68 motor) | 7.5 | Elektr10ik şanzıman |
| 16 | 7.5 | Yakıt enjeksiy10 sistemi |
| 17 | 7.0 | Anahtarsız giriş ve çalıştırma sistemi |
| 18 (VTi 68 motor) | 7.5 | pil |
| 19 | 25 | Yakıt enjeksiy10 sistemi – Soğutma fanı |
| 20 | 30 | marş |
| 21 | 7.5 | Direksiy10 kilidi |
| 22 | 25 | Ön farlar |
| 23 | 7.5 | Yakıt enjeksiy10 sistemi |
| 24 | 7.5 | Yakıt enjeksiy10 sistemi – Marş – Elektr10ik şanzıman – Stop & Start |
| 25 | 15 | Ses sistemi – “Anahtarsız Giriş ve Çalıştırma” sistemi |
| 26 | 7.5 | Pano – Görüntü ekranı |
| 27 | 7.5 | VSC sistemi |
| 28 | 60 | Yolcu bölmesi sigorta kutusu |
| 29 (VTi 68 motor) | 125 | Arka cam ısıtması ve ısıtmalı dış aynalar – Isıtmalı koltuklar – Elektrikli kumaş tavan – ABS sistemi – VSC sistemi – Soğutma fanı – Ön sis lambaları – LED gündüz yanan farlar. * Bu sigorta sadece 1 PEUGEOT ağı veya 1 kalifiye servis atölyesi tarafından değiştirilmelidir. |
| 30 | 50 | Elektr10ik şanzıman |
| 30 | 40 | Dur ve başla |
| 31 | 50 | hidrolik direksiy10 |
| 32 | 50 (PureTech 82 motor) | Fan |
| 32 | 30 | Fan |
| 32 | 40 | Fan |
| 33 | 50 | ABS sistemi – VSC sistemi |
| 34 | 10 | Yedek sigorta |
| 35 | 20 | Yedek sigorta |
| 36 | 30 | Yedek sigorta |
| 37 | 20 | Isıtmalı arka cam ve ısıtmalı dış aynalar |
| 38 | 30 | ABS sistemi – VSC sistemi |
| 39 | 7.5 | Ön sis farları – Gösterge paneli – Görüntü ekranı |
| 40 | 7.5 | LED gündüz sürüş farları |
| 41 | 15 | Isıtmalı sağ koltuk (RHD hariç) |
| 42 | 20 | Elektrikli kumaş çatı |
| 43 | 15 | Isıtmalı sol koltuk (RHD hariç) |
