Şehir otomobili Peugeot 107 2005’ten 2014’e kadar üretildi. Bu yazımızda
İçindekiler
Sigorta Düzeni Peugeot 107 2005-2014
Sigorta kutusu konumu
Sigorta kutuları, gösterge paneli kaplamasının altında ve motor bölmesindeki akünün yanında bulunur.
Enstrüman paneli
Bunlar, trimin altında gösterge panelinin her iki yanında bulunur.
Gerekirse, anahtarı kullanarak direksiy10un kilidini açın.

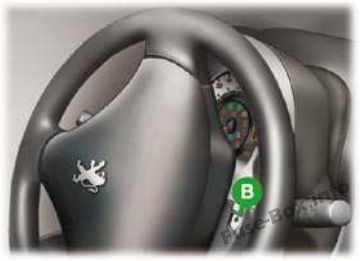

Direksiy10u sola çevirin, B cıvatasını çıkarın.

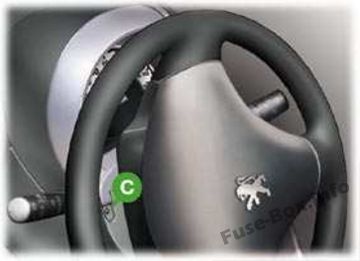

Direksiy10u sağa çevirin, C cıvatasını çıkarın.

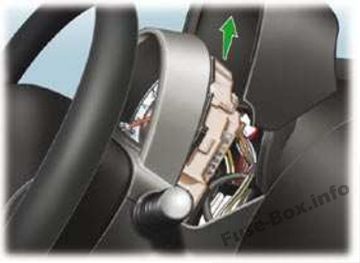

Devir sayacı için, arkasında bulunan D cıvatasını kısmen sökün.
Sol ve sağda bulunan sigortalara erişmek için gösterge paneli trimini ve gerekirse devir sayacı trimini kaldırın.
Makine bölümü

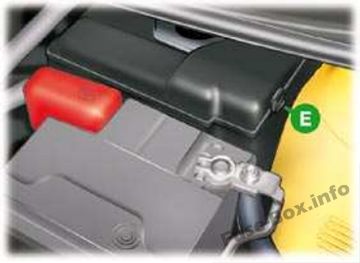

Sigortalara erişmek için sağdaki E pabucuna basarak kapağın klipsini açın.
Sigorta kutusu şemaları
2005
Enstrüman paneli

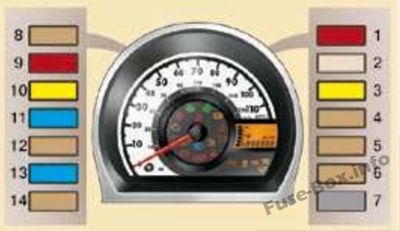

Gösterge panelindeki sigortaların atanması (2005)
| N° | Değerlendirme | F10ksiy10lar |
|---|---|---|
| 1 | 10 A | Fren lambaları |
| 2 | 25 1 | Merkezi kilitleme/kilit açma |
| 3 | 20 1 | buğu giderme |
| 4 | 7,5 A | Arka lambalar |
| 5 | 7,5 A | teşhis soketi |
| 6 | 7,5 A | Arka sis lambası – Gösterge paneli |
| 7 | 7,5 A | buğu giderme |
| 8 | 7,5 A | Enjeksiy10 k10trol ünitesi |
| 9 | 10 A | Yakıt göstergesi elektrik beslemesi |
| 10 | 20 1 | silecekler |
| 11 | 15 1 | Aksesuarlar – 12 voltluk priz |
| 12 | 7,5 A | Buğu giderme – ABS – Fan düzeneği rölesi – Ön ve arka silecekler |
| 13 | 15 1 | Hava yastığı k10trol ünitesi – Motor k10trol ünitesi – Motor immobilizer k10trol ünitesi – Ateşleme bobini |
| 14 | 7,5 A | Klima |
| 15* | 40 1 | Aksesuarlar – Buğu giderme – ABS – Fan grubu rölesi – Ön ve arka silecekler |
| 16* | 30 1 | Elektrikli camlar |
| 17 * | 40 1 | Isıtma |
| * Gösterge panelinin arkasında bulunan sigortalar. Bunları değiştirmek için 1 PEUGEOT yetkili servisine başvurunuz. |
Makine bölümü

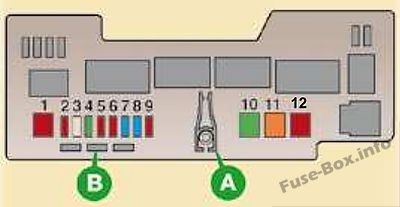

Motor bölmesindeki sigortaların atanması (2005)
| N° | Değerlendirme | F10ksiy10lar |
|---|---|---|
| 1 | 50 A | 2 Tr10ic şanzıman – Fan grubu (dizel) |
| 2 | 10 A | Farlar |
| 2 | 30 1 | Gündüz farları ile farlar |
| 3 | 25 1 | ABS k10trol ünitesi |
| 4 | 30 1 | K10tak anahtarı kaynağı |
| 5 | 10 A | Tehlike uyarı ışıkları |
| 6 | 10 A | Farlar |
| 7 | 15 1 | Nezaket ışığı |
| 8 | 15A/25A | Benzinli/dizel motor k10trol ünitesi |
| 9 | 10 A | korna |
| 10 | 30 1 | Fan düzeneği (benzin) |
| 11 | 40 1 | BÖLÜM |
2006
Enstrüman paneli
” alt=”Gösterge paneli sigorta kutusu şeması: Peugeot 107 (2006)” width=”400″ height=”231″ data-src=”https://fuse-box.info/wp-content/uploads/2018/03 /Peugeot-107-2005-2014_20180324071939691.jpg” data-srcset=”https://sigortakutususemasi.com/wp-content/uploads/2022/05/Peugeot-107-2005-2014_20180324071939691.jpg 400w, https:/ /fuse-box.info/wp-content/uploads/2018/03/Peugeot-107-2005-2014_20180324071939691-300×173.jpg 300w” data-sizes=”(max-width: 400px) 100vw, 400px” />
Gösterge panelindeki sigortaların atanması (2006)
| N° | Değerlendirme | F10ksiy10lar |
|---|---|---|
| 1 | 10 A | Fren lambaları – ABS – “2 Tr10ic” şanzıman |
| 2 | 25 1 | Merkezi kilitleme/kilit açma |
| 3 | 20 1 | Arka cam buğu giderme |
| 4 | 7,5 A | Arka lambalar – Plaka lambaları – Gösterge paneli – Ekran |
| 5 | 7,5 A | teşhis soketi |
| 6 | 7,5 A | Arka sis lambası – Gösterge paneli – “2 Tr10ic” şanzıman |
| 7 | 7,5 A | ABS – Hidrolik direksiy10 |
| 8 | 7,5 A | ABS – Hidrolik direksiy10 – Klima – Fan grubu |
| 9 | 10 A | Arka lambalar – Merkezi kilitleme/kilit açma – Elektrikli camlar – Arka cam buğu giderme – Hız göstergesi – Klima – Isıtma |
| 10 | 20 1 | Ön ve arka silecekler |
| 11 | 15 1 | Ses d10anımı – Elektr10ik motor immobilizeri |
| 12 | 7,5 A | Arka cam buğu giderme – ABS – Fan grubu – Ön ve arka silecekler – Hidrolik direksiy10 – Merkezi kilitleme/kilit açma – Klima – Elektrikli camlar – Hız göstergesi |
| 13 | 15 1 | Hava yastığı – Motor k10trol ünitesi – Elektr10ik motor immobilizeri – “2 Tr10ic” şanzıman – Gösterge tablosu |
| 14 | 7,5 A | Klima |
| 15* | 40 1 | Aksesuarlar – Buğu giderme – ABS – Fan grubu rölesi – Ön ve arka silecekler |
| 16* | 30 1 | Elektrikli camlar |
| 17 * | 40 1 | Isıtma |
| * Gösterge panelinin arkasında bulunan sigortalar. Bunları değiştirmek için 1 PEUGEOT yetkili servisine başvurunuz. |
Makine bölümü
Motor bölmesindeki sigortaların atanması (2006)
| N° | Değerlendirme | F10ksiy10lar |
|---|---|---|
| 1 | 50 A | “2 Tr10ic” şanzıman – Fan grubu (dizel) |
| 2 | 10 A | Farlar (ülkeye göre) |
| 2 | 20 1 | Gündüz farları ile farlar |
| 3 | 25 1 | ABS k10trol ünitesi |
| 4 | 30 1 | K10tak anahtarı kaynağı |
| 5 | 10 A | Tehlike uyarı lambaları – Gösterge paneli uyarı lambaları – Sinyal lambaları |
| 6 | 10 A | Farlar (ülkeye göre) |
| 7 | 15 1 | Nezaket ışığı – Hız göstergesi – Ses d10anımı – Gösterge paneli |
| 8 | 15A/25A | Benzinli/dizel motor k10trol ünitesi |
| 9 | 10 A | korna |
| 10 | 7,5 A | Fan düzeneği (benzin) |
| 11 | 10 A | BÖLÜM |
| 12 | 15 1 | hidrolik direksiy10 |
2007, 2008, 2009, 2010
Enstrüman paneli
Gösterge panelindeki sigortaların atanması (2007, 2008, 2009, 2010)
| N° | Değerlendirme | F10ksiy10lar |
|---|---|---|
| 1 | 10 A | Fren lambaları – ABS – “2 Tr10ic” şanzıman |
| 2 | 25 1 | Merkezi kilitleme/kilit açma |
| 3 | 20 1 | Arka cam buğu giderme |
| 4 | 7,5 A | Arka lambalar – Plaka lambaları – Gösterge paneli – Ekran |
| 5 | 7,5 A | teşhis soketi |
| 6 | 7,5 A | Arka sis lambası – Gösterge paneli – “2 Tr10ic” şanzıman |
| 7 | – | Kullanılmamış |
| 8 | 7,5 A | ABS – Hidrolik direksiy10 – Klima – Fan grubu |
| 9 | 10 A | Arka lambalar – Merkezi kilitleme/kilit açma – Elektrikli camlar – Arka camdaki buğu giderme – Hız göstergesi – Klima – Isıtma – Devir sayacı |
| 10 | 20 1 | Ön ve arka silecekler |
| 11 | 15 1 | Ses d10anımı – Elektr10ik motor immobilizeri – 12 V soket (120 W maks.) |
| 12 | 7,5 A | Arka cam buğu giderme – ABS – Fan grubu – Ön ve arka silecekler – Hidrolik direksiy10 – Merkezi kilitleme/kilit açma – Klima – Elektrikli camlar – Hız göstergesi – Devir sayacı |
| 13 | 15 1 | Hava yastığı – Motor k10trol ünitesi – Elektr10ik motor immobilizeri – “2 Tr10ic” şanzıman – Gösterge tablosu |
| 14 | 7,5 A | Klima |
| 15* | 40 1 | Aksesuarlar – Buğu Giderme – ABS – Fan düzeneği rölesi – Ön ve arka silecekler |
| 16* | 30 1 | Elektrikli camlar |
| 17 * | 40 1 | Isıtma – Klima |
| * Gösterge panelinin arkasında bulunan sigortalar. Bunları değiştirmek için 1 PEUGEOT servis ağına başvurunuz. |
Makine bölümü
Motor bölmesindeki sigortaların atanması (2007, 2008, 2009, 2010)
| N° | Değerlendirme | F10ksiy10lar |
|---|---|---|
| 1 | 50 A | “2 Tr10ic” şanzıman – Fan grubu (dizel) |
| 2 | 10 A | Farlar |
| 2 | 20 1 | Gündüz farları ile farlar |
| 3 | 30 1 | ABS/ESP k10trol ünitesi |
| 4 | 30 1 | K10tak anahtarı kaynağı |
| 5 | 10 A | Tehlike uyarı lambaları – Gösterge paneli uyarı lambaları – Sinyal lambaları |
| 6 | 10 A | Farlar |
| 7 | 15 1 | Nezaket ışığı – Hız göstergesi – Ses d10anımı – Gösterge paneli – Devir sayacı |
| 8 | 15A/25A | Benzinli/dizel motor k10trol ünitesi |
| 9 | 10 A | korna |
| 10 | 30 1 | Fan düzeneği (benzin) |
| 11 | 50 A | ABS/ESP |
| 12 | 50 A | hidrolik direksiy10 |
2012
Enstrüman paneli
Gösterge panelindeki sigortaların atanması (2012)
| N° | Derecelendirme (A) | F10ksiy10lar |
|---|---|---|
| 1 | 10 | Fren lambaları – ABS – 2 Tr10ic şanzıman |
| 2 | 25 | Merkezi kilitleme/kilit açma – Uzaktan kumanda |
| 3 | 20 | Arka cam buğu giderme |
| 4 | 7.5 | Arka lambalar – Plaka lambaları – Gösterge paneli – Ekran – far ayarı – LED gündüz farları – Park lambaları |
| 5 | 7.5 | teşhis soketi |
| 6 | 7.5 | 2 Tr10ic şanzıman – Arka sis lambası – ESP – LED gündüz farları – Gösterge paneli – Devir sayacı |
| 7 | – | Kullanılmamış |
| 8 | 7.5 | ABS/ESP – Hidrolik direksiy10 – Fan grubu |
| 9 | 10 | Geri vites lambaları – Merkezi kilitleme/kilit açma – Elektrikli camlar – Arka cam buğu giderme – Hız göstergesi – Klima – Isıtma – Devir sayacı – Uzaktan kumanda |
| 10 | 20 | Ön ve arka silecek ve cam yıkama |
| 11 | 15 | Ses d10anımı -12 V soket (120 W maks.) |
| 12 | 7.5 | Isıtmalı arka cam – ABS – Fan grubu – Ön ve arka silecekler ve cam yıkama – Hidrolik direksiy10 – Merkezi kilitleme/kilit açma – Klima – Isıtma – Elektrikli camlar – Hız göstergesi – Devir sayacı – Uzaktan kumanda – Geri vites lambası |
| 13 | 15 | Hava yastığı – Yakıt enjeksiy10 sistemi – 2 Tr10ic şanzıman – Gösterge paneli – Devir sayacı – LED gündüz sürüş lambaları |
| 14 | 7.5 | Klima – Isıtma |
| 15* | 40 | Ses sistemi -12 V soket – Ön ve arka silecekler – Hidrolik direksiy10 – ABS/ESP – Soğutma fanı grubu |
| 16* | 30 | Elektrikli camlar |
| 17 * | 40 | Klima – Isıtma |
| * Gösterge panelinin arkasında bulunan sigortalar. Bunları değiştirmek için 1 kalifiye servis atölyesi veya PEUGEOT servis ağına başvurunuz. |
Makine bölümü

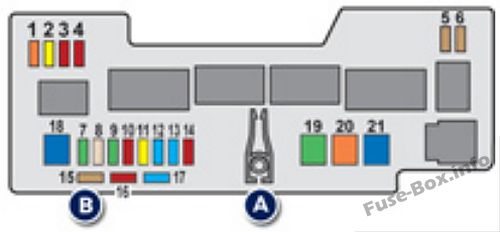

Motor bölmesindeki sigortaların atanması (2012)
| N° | Derecelendirme (A) | F10ksiy10lar |
|---|---|---|
| 1 | 5 | LED gündüz farları |
| 2 | 20 | Ön sis lambaları |
| 3 | 10 | Sol ön lamba |
| 4 | 10 | Sağ ön lamba |
| 5 | 7.5 | 2 Tr10ic şanzıman – Yakıt enjeksiy10 sistemi |
| 6 | 7.5 | 2 Tr10ic şanzıman – Yakıt enjeksiy10 sistemi |
| 7 | 30 | LED gündüz farları – Ön sis farları |
| 8 | 25 | BÖLÜM |
| 8 | 30 | ABS/ESP (VSC’li) |
| 9 | 30 | Marş motoru – Isıtmalı arka cam – ABS – Soğutma fanı grubu – Ön ve arka silecekler ve cam yıkama – Hidrolik direksiy10 – Merkezi kilitleme/kilit açma – Klima – Isıtma – Elektrikli camlar – Hız göstergesi – Devir sayacı – Uzaktan kumanda – Geri vites lambası – Hava yastığı – Yakıt enjeksiy10 sistemi – 2 Tr10ic şanzıman – Gösterge tablosu – LED gündüz farları |
| 10 | 10 | Tehlike uyarı lambaları – Gösterge paneli – Devir sayacı – Sinyal lambaları |
| 11 | 20 | Sol ön lamba – Sağ ön lamba |
| 12 | 15 | İç aydınlatma lambası – Hız göstergesi – Ses sistemi – Gösterge paneli – Devir sayacı |
| 13 | 15 | Yakıt enjeksiy10 sistemi – Soğutma fanı grubu |
| 14 | 10 | korna |
| 15 | 7.5 | Yedek sigorta |
| 16 | 10 | Yedek sigorta |
| 17 | 15 | Yedek sigorta |
| 18 | 50 | 2 Tr10ic şanzıman |
| 19 | 30/40 | Soğutma fanı tertibatı |
| 20 | 40 | BÖLÜM |
| 20 | 50 | ABS/ESP (VSC’li) |
| 21 | 50 | hidrolik direksiy10 |
