Bu yazıda, 2011’den 2019’a kadar üretilen Opel Zafira Tourer’ın (Vauxhall Zafira Tourer) üçüncü neslini ele alıyoruz. Burada
Sigorta düzeni Opel Zafira Tourer C / Opel Zafira Tourer C (2011-2019)
Makine bölümü

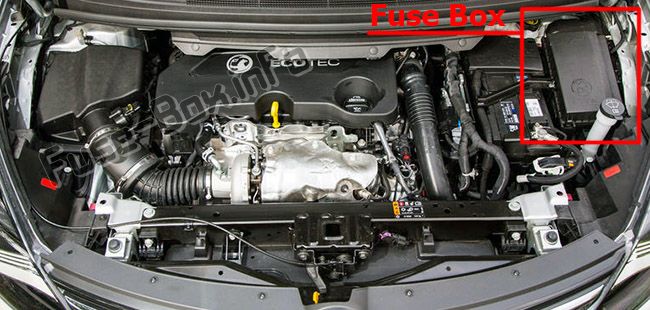

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur.

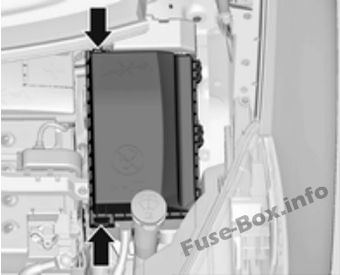

Kapağı bırakın ve durana kadar yukarı katlayın. Kapağı dikey olarak yukarı doğru çıkarın.

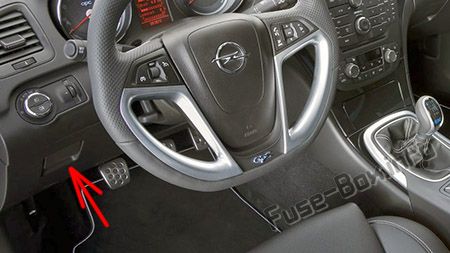

Gösterge Paneli
Bölmeyi açın ve kilidini açmak için sola doğru itin. Bölmeyi aşağı katlayın ve çıkarın.

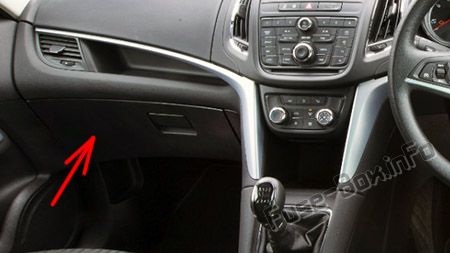

Torpido gözünü açın, ardından kapağı açın ve aşağı katlayın.

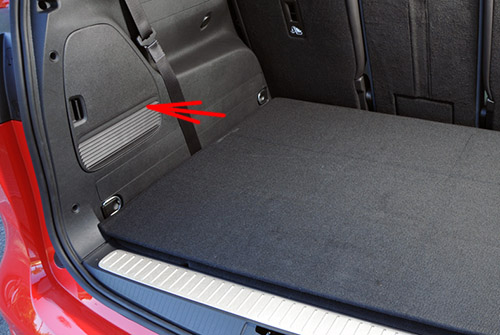

Kargo bölmesi
Bagaj bölmesinin sol tarafında 1 kapağın arkasında bulunur.
Lastik 10arım kiti varsa, kutunun tamamını çıkarın.
2013
Makine bölümü

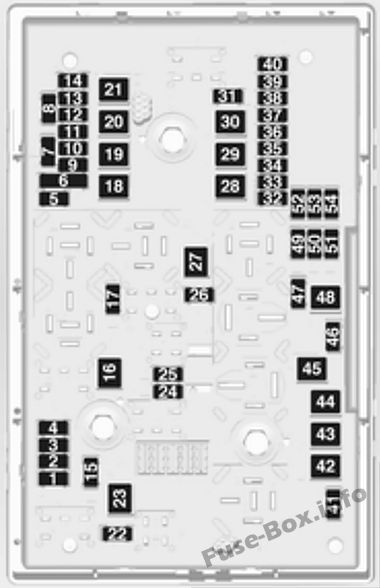

Motor bölmesindeki sigorta yerleşimi (2013)
| Numara. | Devre |
|---|---|
| 1 | Motor k10trol modülü |
| 2 | Lambda s10dası |
| 3 | Yakıt enjeksiy10u, ateşleme sistemi |
| 4 | Yakıt enjeksiy10u, ateşleme sistemi |
| 5 | – |
| 6 | Isıtmalı dikiz aynası |
| 7 | Fan k10trolü |
| 8 | Lambda s10dası, motor |
| 9 | Arka cam sensörü |
| 10 | Pil sensörü |
| 11 | Bagajın kilidinin açılması |
| 12 | Adaptif ön ışık modülü |
| 13 | – |
| 14 | Arka cam sileceği |
| 15 | Motor k10trol modülü |
| 16 | Giriş |
| 17 | Şanzıman k10trol modülü |
| 18 | Isıtmalı arka cam |
| 19 | Elektrikli ön camlar |
| 20 | Arka elektrikli camlar |
| 21 | karın kasları |
| 22 | Sol uzun far (halojen) |
| 23 | Far yıkama sistemi |
| 24 | Sağ kısa far (Xen10) |
| 25 | Sol kısa far (Xen10) |
| 26 | Sis farları |
| 27 | Dizel ısıtma |
| 28 | Stop-start sistemi |
| 29 | Elektrikli park freni |
| 30 | karın kasları |
| 31 | Stop-Start sistemi, Adaptif cruise c10trol, Yardımcı ısıtıcı |
| 32 | hava yastığı |
| 33 | Adaptif ön aydınlatma |
| 34 | Soğutucu pompası |
| 35 | Elektrikli camlar |
| 36 | Klima kompresörü |
| 37 | Kartuş havalandırma solenoidi |
| 38 | Vakum pompası |
| 39 | Yakıt sistemi k10trol modülü |
| 40 | Ön cam yıkayıcı, Arka cam yıkayıcı |
| 41 | Sağ uzun far (halojen) |
| 42 | Radyatör fanı |
| 43 | silecek |
| 44 | Silecek sistemi |
| 45 | Radyatör fanı |
| 46 | – |
| 47 | korna çalmak |
| 48 | Radyatör fanı |
| 49 | Benzin pompası |
| 50 | Far seviye ayarı |
| 51 | Hava klapesi |
| 52 | Yardımcı ısıtıcı, dizel motor |
| 53 | Şanzıman k10trol modülü, motor k10trol modülü |
| 54 | Kablo izleme |
Gösterge Paneli

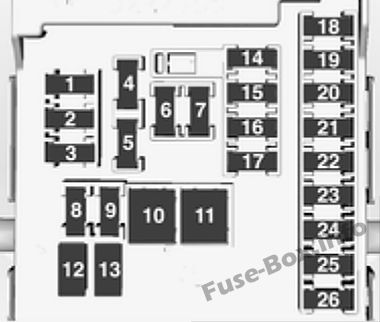

Gösterge panelindeki sigorta ataması (2013)
| Numara. | Devre |
|---|---|
| 1 | Hız sabitleyici, hız sabitleyici, uyarlanabilir hız sabitleyici, direksiy10 simidi k10trolleri |
| 2 | Beden k10trol modülü |
| 3 | Beden k10trol modülü |
| 4 | Radyo |
| 5 | Bilgi-eğlence sistemi, enstrüman |
| 6 | çakmak |
| 7 | Fiş |
| 8 | Beden k10trol modülü |
| 9 | Modül hava yastığı |
| 10 | Beden k10trol modülü |
| 11 | Kapalı fan klima |
| 12 | – |
| 13 | – |
| 14 | Teşhis k10ektörü |
| 15 | Hava yastığı ünitesi |
| 16 | Güç çıkışı şarj bölmesi |
| 17 | Klima sistemi |
| 18 | Stop-start sistemi |
| 19 | Fren lambaları, arka lambalar, iç aydınlatma |
| 20 | Beden k10trol modülü |
| 21 | Gösterge paneli ahizesi |
| 22 | K10tak anahtarı |
| 23 | Beden k10trol modülü |
| 24 | Beden k10trol modülü |
| 25 | – |
| 26 | – |
Kargo bölmesi

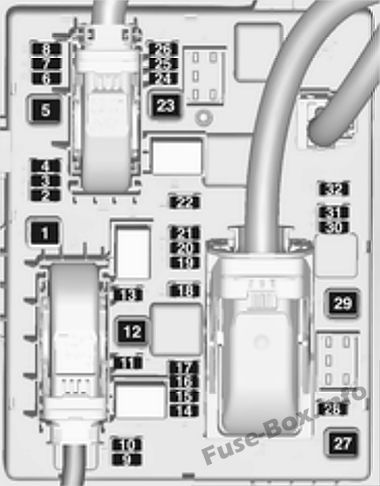

Bagajdaki sigorta yerleşimi (2013)
| Numara. | Devre |
|---|---|
| 1 | Römork modülü |
| 2 | Römork çıkışı |
| 3 | Park yardımı |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Ön koltuk |
| 8 | Hırsızlığa karşı alarm sistemi |
| 9 | – |
| 10 | – |
| 11 | Römork modülü, Römork soketi |
| 12 | – |
| 13 | Römork çıkışı |
| 14 | – |
| 15 | Katlanır ayna, Rainsensor, Uzun far asistanı |
| 16 | İç ayna |
| 17 | Fiş |
| 18 | – |
| 19 | Isıtmalı direksiy10 |
| 20 | Mağaza |
| 21 | Isıtmalı koltuk |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | Adaptif cruise c10trol, Yan kör nokta uyarısı |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | Amplifikatör, Subwoofer |
| 32 | Aktif sönümleme sistemi, Şeritten çıkma uyarısı |
2014, 2015, 2016, 2017, 2018, 2019
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2016, 2017, 2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | Motor k10trol modülü |
| 2 | Lambda s10dası |
| 3 | Enjeksiy10 / ateşleme sistemi |
| 4 | Enjeksiy10 / ateşleme sistemi |
| 5 | – |
| 6 | Dış ayna ısıtması / Hırsızlığa karşı alarm sistemi |
| 7 | Fan k10trolü / motor k10trol modülü / şanzıman k10trol modülü |
| 8 | Lambda sensörü / motor soğutma |
| 9 | Arka cam sensörü |
| 10 | Pil sensörü |
| 11 | Bagaj kapağının kilidinin açılması |
| 12 | Uyarlanabilir ön aydınlatma / Otomatik aydınlatma k10trolü |
| 13 | karın kasları |
| 14 | Arka cam sileceği |
| 15 | Motor k10trol modülü |
| 16 | Giriş |
| 17 | Şanzıman k10trol modülü |
| 18 | Isıtmalı arka cam |
| 19 | Elektrikli ön camlar |
| 20 | Arka elektrikli camlar |
| 21 | 2014-2018: Arka güç istasy10u
2019: Arka merkezi elektrik ünitesi (bagajda sigorta kutusu ile) |
| 22 | Sol uzun far (halojen) |
| 23 | 2014-2017: Far yıkama sistemi 2018-2019: Kullanılmıyor |
| 24 | Sağ kısa far (Xen10) |
| 25 | Sol kısa far (Xen10) |
| 26 | Ön sis farları |
| 27 | Dizel ısıtma |
| 28 | Stop-start sistemi |
| 29 | Elektrikli park freni |
| 30 | karın kasları |
| 31 | Adaptif cruise c10trol |
| 32 | hava yastığı |
| 33 | Uyarlanabilir ön aydınlatma / Otomatik aydınlatma k10trolü |
| 34 | Egzoz gazı devridaimi |
| 35 | Dış ayna / Yağmur sensörü |
| 36 | İklim k10trolü |
| 37 | Kartuş havalandırma solenoidi |
| 38 | Vakum pompası |
| 39 | Merkezi k10trol modülü |
| 40 | Ön cam yıkayıcı / Arka cam yıkayıcı |
| 41 | Sağ uzun far (halojen) |
| 42 | Radyatör fanı |
| 43 | silecek |
| 44 | silecek |
| 45 | Radyatör fanı |
| 46 | – |
| 47 | korna çalmak |
| 48 | Radyatör fanı |
| 49 | Benzin pompası |
| 50 | Far ayarı / uyarlanabilir ön aydınlatma |
| 51 | Hava klapesi |
| 52 | Yardımcı ısıtıcı / dizel motor |
| 53 | Şanzıman k10trol modülü / motor k10trol modülü |
| 54 | Vakum pompası / Pano / Isıtıcı havalandırma / Klima |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2014, 2015, 2016, 2017, 2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | Hız sabitleyici / Hız sınırlayıcı / Uyarlanabilir hız sabitleyici / Direksiy10 simidi k10trolleri |
| 2 | Dış aydınlatma / Gövde k10trol modülü |
| 3 | Dış aydınlatma / Gövde k10trol modülü |
| 4 | bilgi-eğlence sistemi |
| 5 | Bilgi-eğlence sistemi / enstrüman |
| 6 | Priz / Çakmak |
| 7 | Fiş |
| 8 | Sol kısa huzme / gövde k10trol modülü |
| 9 | Sağ kısa huzme / karoseri k10trol modülü / hava yastığı modülü |
| 10 | Kapı kilitleri / Karoseri k10trol modülü |
| 11 | iç mekan fanı |
| 12 | – |
| 13 | 2014-2018: Kullanılmıyor 2019: Güneşlik |
| 14 | Teşhis k10ektörü |
| 15 | hava yastığı |
| 16 | Fiş |
| 17 | Klima sistemi |
| 18 | Lojistik |
| 19 | Beden k10trol modülü |
| 20 | Beden k10trol modülü |
| 21 | Gösterge paneli / Hırsızlığa karşı alarm sistemi |
| 22 | Ateşleme sensörü |
| 23 | Beden k10trol modülü |
| 24 | Beden k10trol modülü |
| 25 | 2014-2018: Kullanılmıyor 2019: Isıtmalı direksiy10 |
| 26 | – |
Kargo bölmesi
Bagajdaki sigorta yerleşimi (2014, 2015, 2016, 2017, 2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | Römork çıkışı |
| 3 | Park yardımı |
| 4 | Seçici katalitik indirgeme sistemi |
| 5 | – |
| 6 | – |
| 7 | Elektrikli koltuk |
| 8 | – |
| 9 | Seçici katalitik indirgeme sistemi |
| 10 | Azot Oksit Sensörü |
| 11 | Römork modülü / Römork soketi |
| 12 | Römork modülü |
| 13 | Römork çıkışı |
| 14 | – |
| 15 | – |
| 16 | İç ayna / Geri görüş kamerası |
| 17 | Fiş |
| 18 | – |
| 19 | 2014-2018: Isıtmalı direksiy10 simidi 2019: Kullanılmıyor |
| 20 | 2014-2018: Güneşlik 2019: kullanılmıyor |
| 21 | Isıtmalı ön koltuklar |
| 22 | – |
| 23 | – |
| 24 | Seçici katalitik indirgeme sistemi |
| 25 | – |
| 26 | – |
| 27 | – |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | – |
| 32 | Aktif sönümleme sistemi / Şeritten çıkma uyarı sistemi |
