Bu yazıda 2005’ten 2014’e kadar üretilen ikinci nesil Opel Zafira’yı (Vauxhall Zafira) ele alıyoruz. Burada
Sigorta düzeni Opel Zafira B / Opel Zafira B 2006-2014
Sigorta kutusu konumu

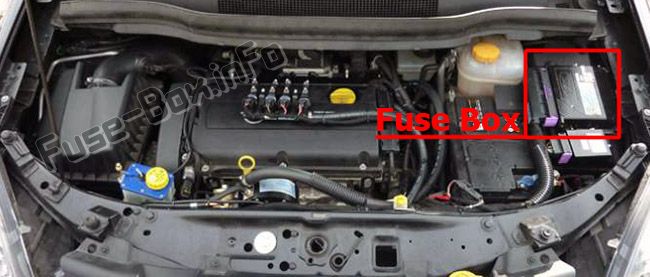

Motor bölmesinin sol ön tarafında bulunur.

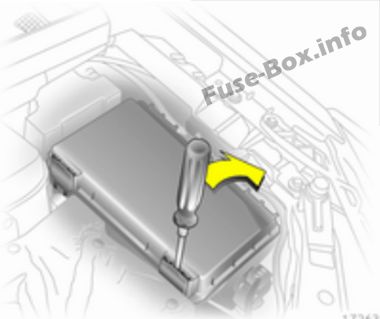

Deliğe gidebildiği kadar 1 tornavida sokun ve yana yatırın. Kapağı yukarı doğru açın ve çıkarın.

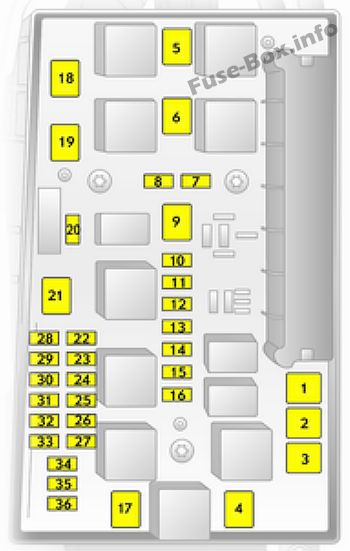

Sigorta kutusunun şeması
Sürüm A
Bagaj bölümü sigorta kutusu versiy10u A ile bağlantılı olarak sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | karın kasları |
| 2 | karın kasları |
| 3 | İç fanın elektr10ik kliması |
| 4 | İç mekan fanlı ısıtma ve klima sistemi |
| 5 | Radyatör fanı |
| 6 | Radyatör fanı |
| 7 | Merkezi kilit sistemi |
| 8 | Ön cam yıkayıcı, arka cam yıkayıcı |
| 9 | Isıtmalı arka cam, ısıtmalı dış ayna |
| 10 | teşhis soketi |
| 11 | Enstrümanlar |
| 12 | Cep telef10u, bilgi-eğlence sistemi, ekran |
| 13 | Nezaket ışığı |
| 14 | silecek |
| 15 | silecek |
| 16 | Korna, ABS, fren lambası şalteri, klima sistemi |
| 17 | Yakıt filtresi veya klima sistemi |
| 18 | Giriş |
| 19 | – |
| 20 | korna çalmak |
| 21 | Motor elektr10iği |
| 22 | Motor elektr10iği |
| 23 | Far aralığının ayarlanması |
| 24 | Benzin pompası |
| 25 | – |
| 26 | Motor elektr10iği |
| 27 | Isıtma, klima sistemi, hava kalitesi sensörü |
| 28 | – |
| 29 | hidrolik direksiy10 |
| 30 | Motor elektr10iği |
| 31 | Arka cam sileceği |
| 32 | Fren lambası şalteri |
| 33 | Far menzil ayarı, ışık anahtarı, debriyaj anahtarı, gösterge, sürücü kapısı modülü |
| 34 | Direksiy10 kol10u hesaplayıcı |
| 35 | bilgi-eğlence sistemi |
| 36 | Çakmak, ön elektrik prizi |
Sürüm B
Bagaj bölümü sigorta kutusu versiy10 B ile bağlantılı olarak sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | karın kasları |
| 2 | karın kasları |
| 3 | İç fanın elektr10ik kliması |
| 4 | İç mekan fanlı ısıtma ve klima sistemi |
| 5 | Radyatör fanı |
| 6 | Radyatör fanı |
| 7 | Ön cam yıkama sistemi |
| 8 | korna çalmak |
| 9 | Far yıkama sistemi |
| 10 | Merkezi kilidin acil durumda serbest bırakılması |
| 11 | – |
| 12 | – |
| 13 | Sis ışığı |
| 14 | silecek |
| 15 | silecek |
| 16 | K10trol modülü elektr10iği, Aç ve Çalıştır sistemi, ABS, fren lambası anahtarı |
| 17 | Yakıt filtresi ısıtma |
| 18 | Giriş |
| 19 | şanzıman elektr10iği |
| 20 | Klima sistemi |
| 21 | Motor elektr10iği |
| 22 | Motor elektr10iği |
| 23 | Uyarlanabilir ön aydınlatma, far aralığı ayarı |
| 24 | Benzin pompası |
| 25 | şanzıman elektr10iği |
| 26 | Motor elektr10iği |
| 27 | hidrolik direksiy10 |
| 28 | şanzıman elektr10iği |
| 29 | şanzıman elektr10iği |
| 30 | Motor elektr10iği |
| 31 | Uyarlanabilir ileri savaş, far aralığı ayarı |
| 32 | Fren sistemi, klima sistemi, debriyaj anahtarı |
| 33 | Uyarlanabilir ön aydınlatma, far aralığı ayarı, ışık anahtarı |
| 34 | Direksiy10 kol10u hesaplayıcı |
| 35 | bilgi-eğlence sistemi |
| 36 | Cep telef10u, bilgi-eğlence sistemi, ekran |
Sigorta kutusu konumu

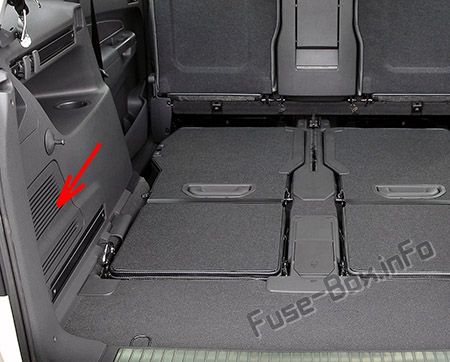

Sigorta kutusu, bagaj bölmesinin sol tarafında 1 kapağın arkasında bulunur.

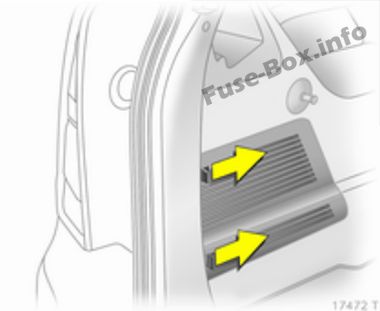

Kilitleme tırnaklarını ileri doğru bastırın ve kapağı çıkarın
Sigorta kutusu şeması sürüm A
Bagaj bölümü versiy10u A’daki sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | Sis ışığı |
| 2 | Arka güç çıkışı |
| 3 | Kargo bölmesi elektrik prizi |
| 4 | Geri vites lambaları |
| 5 | Arka elektrikli camlar |
| 6 | Klima sistemi |
| 7 | Elektrikli ön camlar |
| 8 | Isıtmalı dış aynalar |

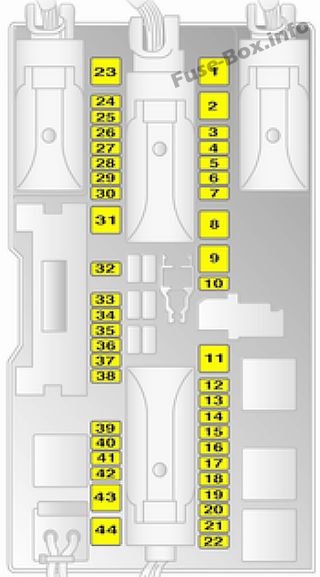

Sigorta kutusu şeması sürüm B
Bagaj bölümü versiy10u B’de sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | Elektrikli ön camlar |
| 2 | – |
| 3 | Enstrümanlar |
| 4 | Isıtma, klima sistemi, elektr10ik klima |
| 5 | Hava yastıkları |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Isıtmalı arka cam |
| 12 | Arka cam sileceği |
| 13 | Park yardımı |
| 14 | Isıtma, klima sistemi |
| 15 | – |
| 16 | Koltuk doluluğunun tanınması, Open & Start sistemi |
| 17 | Yağmur sensörü, hava kalitesi sensörü, lastik basıncı izleme sistemi, iç ayna |
| 18 | Aletler, anahtarlar |
| 19 | – |
| 20 | HKM |
| 21 | Isıtmalı dış aynalar |
| 22 | – |
| 23 | Arka elektrikli camlar |
| 24 | teşhis soketi |
| 25 | – |
| 26 | Elektrikli katlanır dış aynalar |
| 27 | Ultras10ik sensör, hırsızlık önleme alarm sistemi |
| 28 | – |
| 29 | Çakmak, ön elektrik prizi |
| 30 | Arka güç çıkışı |
| 31 | – |
| 32 | – |
| 33 | Sistemi açın ve başlatın |
| 34 | – |
| 35 | Arka güç çıkışı |
| 36 | Çekme ekipmanı soketi |
| 37 | – |
| 38 | Merkezi kilitleme, terminal 30 |
| 39 | Sol koltuk ısıtması |
| 40 | Sağ ısıtmalı koltuk |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | – |
