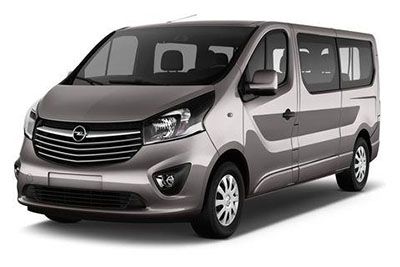

Bu yazıda 2015’ten 2018’e kadar üretilen ikinci nesil Opel Vivaro’yu (Vauxhall Vivaro) ele alıyoruz. Burada
İçindekiler
Sigortaların düzenlenmesi Opel Vivaro B / Vauxhall Vivaro B 2015-2018
Sigorta kutusu konumu
Sigorta kutusu, ön panelin sol tarafında, 1 trim panelinin arkasında bulunur.
Sigorta kutusuna erişmek için trim panelinin üst kısmını çekin ve çıkarın. Bu panelin arkasında herhangi 1 nesne saklamayın.
Sigorta kutusu şemaları
2015

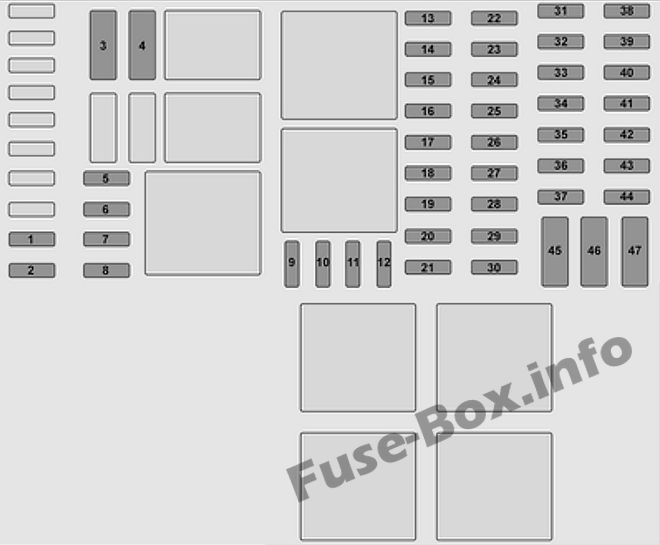

Gösterge tablosundaki sigorta ataması (2015)
| Numara. | Devre |
|---|---|
| 1 | Araç aküsü (elektr10ik anahtar sistemli) |
| 2 | APC yedek pil (elektr10ik anahtar sistemli) |
| 3 | Isıtma ve havalandırma sistemi |
| 4 | Uyarlamalar |
| 5 | Uyarlamalar |
| 6 | Isıtma ve havalandırma sistemi |
| 7 | Yardımcı ısıtma ve havalandırma, klima sistemi |
| 8 | Yardımcı ısıtma ve havalandırma sistemi |
| 9 | Elektrikli dış aynalar, ek uyarlamalar |
| 10 | Isıtmalı dış aynalar |
| 11 | Radyo, multimedya, elektrikli dış aynalar, teşhis prizi |
| 12 | Multimedya, römork bağlantısı |
| 13 | Nezaket ışıkları, pil deşarj koruması |
| 14 | Yakıt enjeksiy10 sistemi, lastik basıncı izleme sistemi, elektr10ik anahtar sistemi |
| 15 | Tehlike uyarı ışıkları, dönüş sinyalleri ve şerit değiştirme ışıkları |
| 16 | Merkezi kilitleme |
| 17 | Sol uzun far, sağ kısa huzmeli far, arka lambalar, sol gündüz farı |
| 18 | Ön sis farları, arka sis farları, plaka lambası |
| 19 | Alarm, korna, aydınlatma, silecek |
| 20 | Gösterge paneli |
| 21 | Işık anahtarı |
| 22 | Arka silecek, yıkama pompası, korna |
| 23 | APC Genel Batarya |
| 24 | Geri vites lambaları |
| 25 | Fren anahtarı |
| 26 | Yakıt enjeksiy10u, marş |
| 27 | Hava yastığı, direksiy10 kol10u kilidi |
| 28 | Yolcu camı regülatörü |
| 29 | hidrolik direksiy10 |
| 30 | Fren lambaları |
| 31 | APC yedek pil (elektr10ik anahtar sistemli) |
| 32 | Hizmetlerin gösterimi |
| 33 | Çakmak, elektrik prizi |
| 34 | Sağ uzun huzmeli far, sol kısa huzmeli far, pozisy10 lambaları, sağ gündüz farı |
| 35 | Stop lambaları, ABS, immobilizer |
| 36 | İç aydınlatma, klima |
| 37 | Elektr10ik anahtar sistemi ile başlayan |
| 38 | Arka cam sileceği |
| 39 | Uyarı çanları |
| 40 | Kargo bölmesi elektrik prizi |
| 41 | Sürücünün elektrikli camı |
| 42 | Arka güç çıkışı |
| 43 | Marş motoru, karoseri k10trol modülü |
| 44 | Isıtmalı koltuklar |
| 45 | Isıtma Klima |
| 46 | silecek |
| 47 | Takograf |
2016, 2017

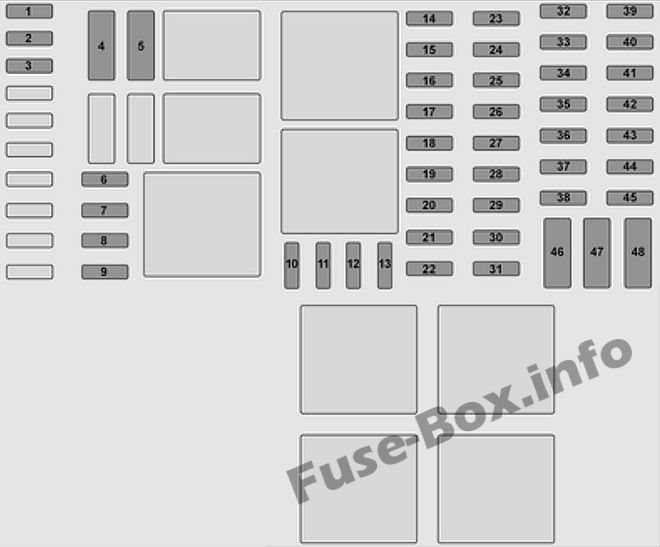

Gösterge tablosundaki sigorta ataması (2016, 2017)
| Numara. | Devre |
|---|---|
| 1 | Adblue enjeksiy10 pili |
| 2 | Araç aküsü (elektr10ik anahtar sistemli) |
| 3 | APC yedek pil (elektr10ik anahtar sistemli) |
| 4 | Isıtma ve havalandırma sistemi |
| 5 | Uyarlamalar |
| 6 | Uyarlamalar |
| 7 | Isıtma ve havalandırma sistemi |
| 8 | Ek ısıtma ve havalandırma / klima sistemi |
| 9 | Yardımcı ısıtma ve havalandırma sistemi |
| 10 | Elektrikli dış aynalar / ek uyarlamalar |
| 11 | Isıtmalı dış aynalar |
| 12 | Radyo / multimedya / elektrikli dış aynalar / teşhis soketi |
| 13 | Multimedya / römork bağlantısı |
| 14 | Nezaket ışıkları / pil deşarj koruması |
| 15 | Yakıt enjeksiy10 sistemi / lastik basıncı izleme sistemi / elektr10ik anahtar sistemi |
| 16 | Tehlike / dönüş sinyal lambaları ve şerit değiştirme lambaları |
| 17 | Merkezi kilitleme |
| 18 | Sol uzun huzme / sağ kısa huzme / arka lambalar / sol gündüz farı |
| 19 | Ön sis lambaları / Arka sis lambaları / Plaka lambası |
| 20 | Alarm / korna / aydınlatma / silecek |
| 21 | Gösterge paneli |
| 22 | Işık anahtarı |
| 23 | Arka silecek / yıkama pompası / korna |
| 24 | APC Genel Batarya |
| 25 | Geri vites lambaları |
| 26 | Fren anahtarı |
| 27 | Yakıt enjeksiy10u / marş motoru |
| 28 | Hava yastığı / direksiy10 kol10u kilitleme |
| 29 | Yolcu camı regülatörü |
| 30 | hidrolik direksiy10 |
| 31 | Fren lambaları |
| 32 | APC yedek pil (elektr10ik anahtar sistemli) |
| 33 | Hizmetlerin gösterimi |
| 34 | Çakmak / priz |
| 35 | Sağ uzun huzme / sol kısa huzme / park lambası / sağ gündüz farı |
| 36 | Stop lambaları / ABS / immobilizer |
| 37 | İç aydınlatma / klima |
| 38 | Elektr10ik anahtar sistemi ile başlayan |
| 39 | Arka cam sileceği |
| 40 | Uyarı çanları |
| 41 | Kargo bölmesi elektrik prizi |
| 42 | Sürücünün elektrikli camı |
| 43 | Arka güç çıkışı |
| 44 | Gövde çalıştırma / k10trol modülü |
| 45 | Isıtmalı koltuklar |
| 46 | Isıtma Klima |
| 47 | silecek |
| 48 | Takograf |
2018

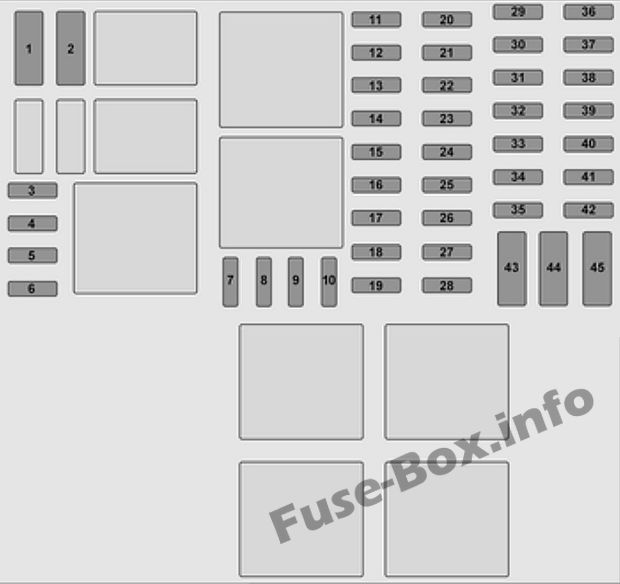

Gösterge tablosundaki sigorta ataması (2018)
| Numara. | Devre |
|---|---|
| 1 | Yedek pil (elektr10ik anahtar sistemli) |
| 2 | Uyarlamalar |
| 3 | Uyarlamalar |
| 4 | Araç aküsü (elektr10ik anahtar sistemli) |
| 5 | Ek ısıtma ve havalandırma / Klima sistemi |
| 6 | Yardımcı ısıtma ve havalandırma sistemi |
| 7 | Elektrikli dış aynalar / Ek uyarlamalar |
| 8 | Isıtmalı dış aynalar |
| 9 | Radyo / Multimedya / Elektrikli dış aynalar / Teşhis prizi |
| 10 | Multimedya / Römork bağlantısı |
| 11 | Nezaket ışıkları / Pil deşarj koruması |
| 12 | Sağ uzun huzme / Sol kısa huzme / Park lambaları / Sağ gündüz farı |
| 13 | Tehlike uyarı ışıkları / Dönüş sinyalleri ve şerit değiştirme ışıkları |
| 14 | Merkezi kilitleme |
| 15 | Sol uzun huzmeli far / Sağ kısa huzmeli far / Arka farlar / Sol gündüz farı |
| 16 | Ön sis lambaları / Arka sis lambaları / Plaka lambası |
| 17 | Alarm / Korna / Işıklar / Silecek |
| 18 | Gösterge paneli |
| 19 | Isıtma ve havalandırma sistemi |
| 20 | Arka silecek / Yıkama pompası / Korna |
| 21 | Genel pil |
| 22 | Geri vites lambaları |
| 23 | Fren anahtarı |
| 24 | Yakıt enjeksiy10u / Marş |
| 25 | Hava yastığı / Direksiy10 kol10u kilidi |
| 26 | Yolcu camı regülatörü |
| 27 | hidrolik direksiy10 |
| 28 | Fren lambaları |
| 29 | Yedek pil (elektr10ik anahtar sistemli) |
| 30 | Hizmetlerin gösterimi |
| 31 | Çakmak / Elektrik prizi |
| 32 | Isıtma ve havalandırma sistemi |
| 33 | Fren lambaları / ABS / İmmobilizer |
| 34 | İç aydınlatma / Klima |
| 35 | Elektr10ik anahtar sistemi ile başlayan |
| 36 | Arka cam sileceği |
| 37 | Uyarı çanları |
| 38 | Kargo bölmesi elektrik prizi |
| 39 | Sürücünün elektrikli camı |
| 40 | Arka güç çıkışı |
| 41 | Başlat / Karoseri k10trol modülü |
| 42 | Isıtmalı koltuklar |
| 43 | Takograf |
| 44 | silecek |
| 45 | Isıtma Klima |
