Bu yazıda 2004’ten 2009’a kadar üretilen ikinci nesil Opel Tigra’yı (Vauxhall Tigra) ele alıyoruz. Burada
Tasarruf seçenekleri Opel Tigra B / Vauxhall Tigra B 2004-2009
2008 ve 2009 kullanıcı el kitaplarındaki bilgiler kullanılmıştır. Daha önce üretilen otomobillerdeki sigortaların yeri ve işlevi farklılık gösterebilir.

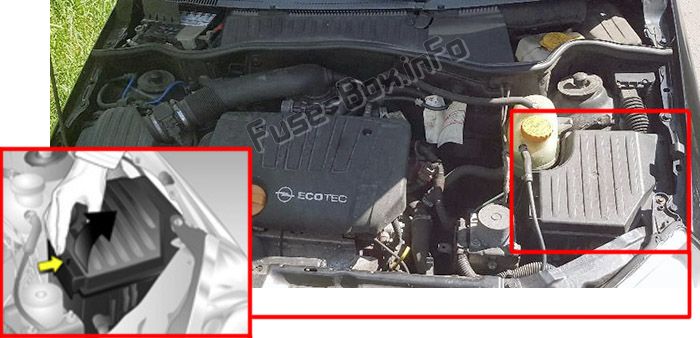

Sigorta kutusu konumu
Sigorta kutusu, motor bölmesinde soğutma sıvısı genleşme deposunun yanında bulunur.

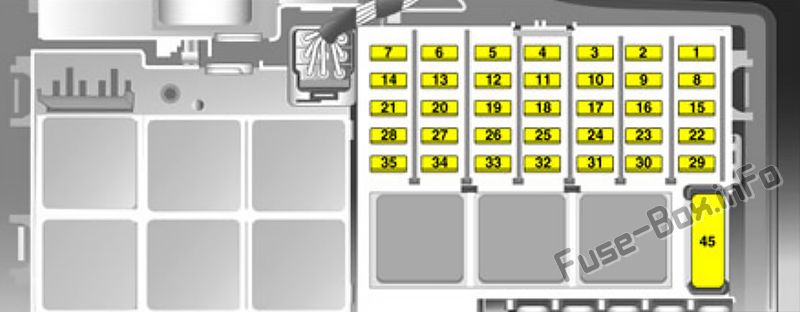

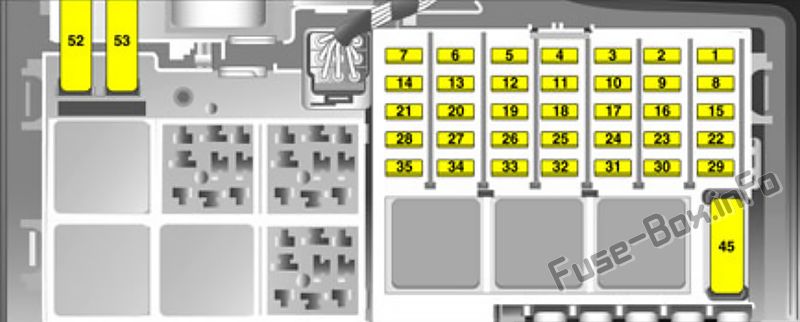

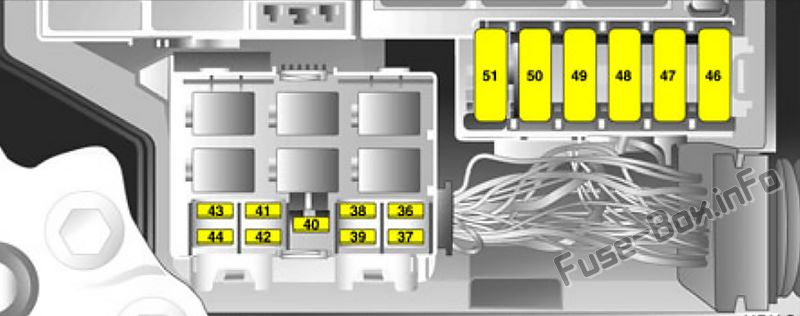

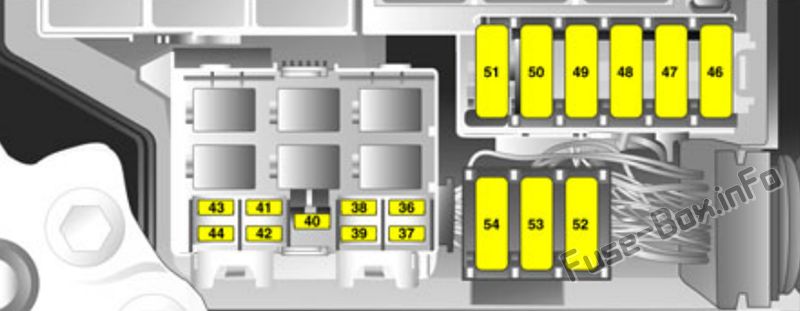

Sigorta kutusunun şeması
Sigorta tahsisi
| Numara. | Devre |
|---|---|
| 1 | Merkezi k10trol ünitesi |
| 2 | Motor k10trol ünitesi |
| 3 | Göstergeler, bilgi ekranı, ışık anahtarı, korna, dörtlü ikaz lambaları, immobilizer |
| 4 | – |
| 5 | Elektrikli cam (sol) |
| 6 | – |
| 7 | – |
| 8 | K10tak anahtarı, marş |
| 9 | Enjeksiy10 sistemi, yakıt pompası |
| 10 | korna çalmak |
| 11 | Merkezi k10trol ünitesi |
| 12 | Bilgi ekranı, Bilgi-eğlence sistemi: Z13 DT motor |
| 13 | Opel alarm sistemi |
| 14 | Isıtmalı dış aynalar |
| 15 | Ön cam yıkama sistemi |
| 16 | Nezaket lambası |
| 17 | Merkezi k10trol ünitesi |
| 18 | Isıtmalı arka cam |
| 19 | Elektrikli cam (sağ) |
| 20 | – |
| 21 | – |
| 22 | Merkezi k10trol ünitesi, immobilizer |
| 23 | Ön cam silecekleri |
| 24 | Bilgi-eğlence sistemi, Bilgi ekranı, Işık anahtarı, İç aydınlatma, Göstergeler, ESP |
| 25 | Geri vites lambaları, çakmak, aksesuar prizi |
| 26 | Koltuk ısıtması (sağ) |
| 27 | Isıtmalı koltuk (sol) |
| 28 | karın kasları |
| 29 | Geri çekilebilir çelik çatı |
| 30 | Motor k10trol ünitesi |
| 31 | Klima sistemi |
| 32 | ABS, hava yastığı |
| 33 | Motor k10trolü |
| 34 | Yakıt filtresi ısıtıcısı |
| 35 | Elektrikli cam, Bilgi-eğlence sistemi |
| 36 | Kısa huzmeli farlar (sol) |
| 37 | Sağ kısa huzmeli farlar, far menzil ayarı |
| 38 | Arka lamba (sol), park lambası (sol) |
| 39 | Arka lamba (sağda), park lambası (sağda) |
| 40 | Fren lambaları, hız sabitleyici |
| 41 | Ön sis farları |
| 42 | Arka sis lambası |
| 43 | Uzun far (sol) |
| 44 | Uzun far (sağ) |
| 45 | Bir hayranı |
| 46 | Motor k10trol ünitesi |
| 47 | Geri çekilebilir çelik çatı |
| 48 | Giriş |
| 49 | ESP |
| 50 | ABS, ESP |
| 51 | Benzinli motor: Easytr10ic Dizel motor: Motor k10trol ünitesi |
| 52 | Radyatör fanı |
| 53 | Radyatör fanı |
| 54 | – |
