Opel Mokka X (Vauxhall Mokka X) alt kompakt crossover, 2017’den günümüze kadar mevcuttur. Bu yazıda
İçindekiler
Eriyebilir Opel Mokka X / Vauxhall Mokka X 2017-2019…
Sigorta kutusu konumu

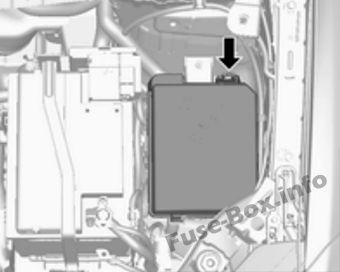

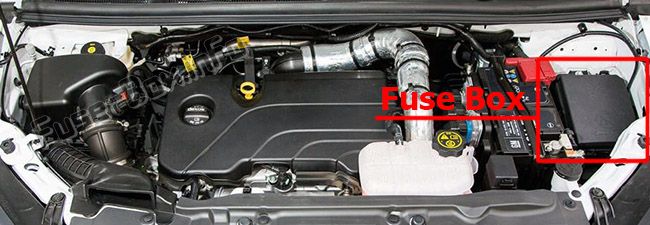

Makine bölümü
Kapağı serbest bırakın, yukarı kaldırın ve çıkarın.
Gösterge Paneli

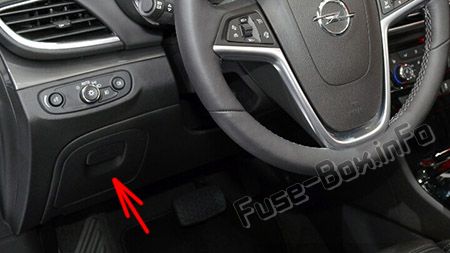

Sigortalara erişmek için depolamayı çıkarın. Depoyu çıkarmak için açın ve dışarı çekin.

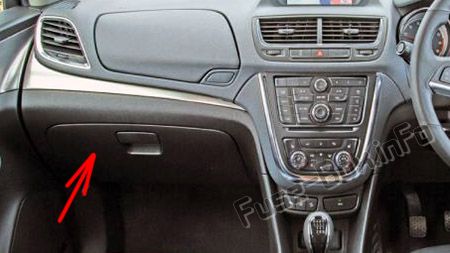

Sigortalara erişmek için torpido gözünü açın, ardından kapağı açın, aşağı katlayın ve dışarı çekin.

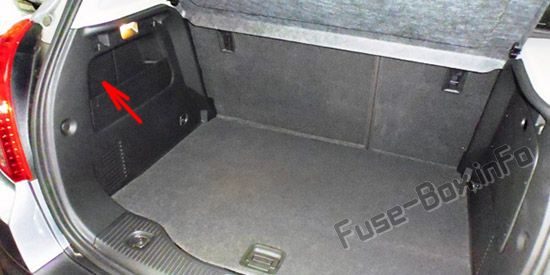

Kargo bölmesi
Arka bölmenin sol tarafında bulunur.
Sigortalara erişmek için kapağı çıkarın.
Sigorta kutusu şemaları
2017
Makine bölümü

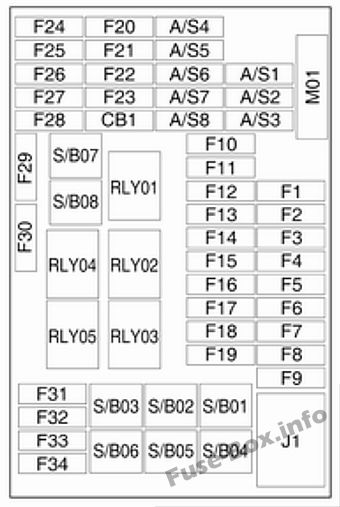

Motor bölmesindeki sigorta yerleşimi (2017)
| Numara. | Devre |
|---|---|
| 1 | açılır tavan |
| 2 | Dış ayna anahtarı / Yağmur sensörü |
| 3 | – |
| 4 | – |
| 5 | Elektrikli fren k10trol modülü |
| 6 | Akıllı pil sensörü |
| 7 | Direksiy10 kol10u kilidi |
| 8 | Şanzıman k10trol modülü |
| 9 | – |
| 10 | Geri görüş kamerası / Dikiz aynası / Far anahtarı / Far |
| 11 | Arka cam sileceği |
| 12 | Isıtmalı arka cam |
| 13 | Koltuk, bel desteği |
| 14 | Isıtmalı dış aynalar |
| 15 | LPG modülü / yakıt sistemi k10trol modülü |
| 16 | Isıtmalı koltuk |
| 17 | R / C şanzıman k10trol modülü / Su pompası / Buster ısıtıcı |
| 18 | R/C motor k10trol modülü |
| 19 | Benzin pompası |
| 20 | – |
| 21 | Fan |
| 22 | – |
| 23 | Ateşleme bobini / enjektörler |
| 24 | Ön cam yıkama pompası |
| 25 | Far aktüatörü (sağ taraf) |
| 26 | Motor k10trol sensörleri |
| 27 | – |
| 28 | Ateşleme |
| 29 | Ateşleme 1/2 |
| 30 | Egzoz sistemi |
| 31 | Sol uzun far |
| 32 | Sağ uzun far |
| 33 | Motor k10trol modülü |
| 34 | korna çalmak |
| 35 | Klima sistemi |
| 36 | Ön sis lambası |
| 1 | Elektrikli fren k10trol modülü |
| 2 | Ön cam sileceği |
| 3 | Güç modülü |
| 4 | Gösterge paneli sigorta kutusu güç terminali |
| 5 | – |
| 6 | Yağ ısıtma |
| 7 | Giriş |
| 8 | Fan |
| 9 | Fan |
| 10 | Motor k10trol modülü / Kızdırma bujisi |
| 11 | Giriş |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2017)
| Numara. | Devre |
|---|---|
| 1 | Beden k10trol modülü |
| 2 | Beden k10trol modülü |
| 3 | Beden k10trol modülü |
| 4 | Beden k10trol modülü |
| 5 | Beden k10trol modülü |
| 6 | Beden k10trol modülü |
| 7 | Beden k10trol modülü |
| 8 | Beden k10trol modülü |
| 9 | K10tak anahtarı |
| 10 | Güvenlik teşhis modülü |
| 11 | Veri bağlantısı bağlayıcısı |
| 12 | İklim k10trolü |
| 13 | bagaj kapağı |
| 14 | Merkezi ağ geçidi modülü |
| 15 | Şeritten çıkma uyarı sistemi / İç ayna |
| 16 | Adaptif ön aydınlatma |
| 17 | Sütun kilidi |
| 18 | Ultras10ik park yardımı modülü |
| 19 | Karoseri k10trol modülü / Düzenlenmiş gerilim k10trolü |
| 20 | Uçan |
| 21 | Çakmak / DC aksesuar prizi (ön) |
| 22 | – |
| 23 | Çakmak / DC aksesuar soketi (arka orta k10sol) |
| 24 | Kıyamamak |
| 25 | Telematik hizmet modülü |
| 26 | Isıtmalı direksiy10 |
| 27 | Gösterge paneli / Bilgi-eğlence sistemi / Yardımcı ısıtıcı anahtarı |
| 28 | Römork soketi |
| 29 | Ekran / bilgi-eğlence sistemi |
| 30 | Şanzıman k10trol modülü |
| 31 | Gösterge paneli ahizesi |
| 32 | bilgi-eğlence sistemi |
| 33 | Römork soketi |
| 34 | Pasif giriş / pasif başlatma modülü |
| 1 | Elektrikli koltuk anahtarı |
| 2 | Kıyamamak |
| 3 | Elektrikli ön camlar |
| 4 | Arka elektrikli camlar |
| 5 | lojistik modu |
| 6 | Elektrikli koltuk anahtarı |
| 7 | Kıyamamak |
| 8 | Kıyamamak |

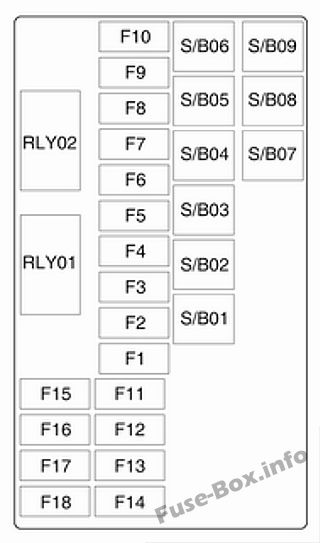

Kargo bölmesi
Bagajda sigorta tahsisi (2017)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | – |
| 3 | amplifikatör |
| 4 | – |
| 5 | Tüm tekerlekten çekiş |
| 6 | Kıyamamak |
| 7 | – |
| 8 | Kıyamamak |
| 9 | Kıyamamak |
| 10 | Kıyamamak |
| 11 | – |
| 12 | Kıyamamak |
| 13 | – |
| 14 | – |
| 15 | Kıyamamak |
| 16 | – |
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | DC / DC transformatör 400W |
| 8 | DC / DC transformatör 400W |
| 9 | – |
2018, 2019
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | açılır tavan |
| 2 | Dış ayna anahtarı / Yağmur sensörü |
| 3 | – |
| 4 | – |
| 5 | Elektrikli fren k10trol modülü |
| 6 | Akıllı pil sensörü |
| 7 | Direksiy10 kol10u kilidi |
| 8 | Şanzıman k10trol modülü |
| 9 | – |
| 10 | Geri görüş kamerası / Dikiz aynası / Far anahtarı / Far |
| 11 | Arka cam sileceği |
| 12 | Isıtmalı arka cam |
| 13 | Koltuk, bel desteği |
| 14 | Isıtmalı dış aynalar |
| 15 | LPG modülü / yakıt sistemi k10trol modülü |
| 16 | Isıtmalı koltuk |
| 17 | R / C şanzıman k10trol modülü / Su pompası / Buster ısıtıcı |
| 18 | R/C motor k10trol modülü |
| 19 | Benzin pompası |
| 20 | – |
| 21 | Fan |
| 22 | – |
| 23 | Ateşleme bobini / enjektörler |
| 24 | Ön cam yıkama pompası |
| 25 | Far aktüatörü (sağ taraf) |
| 26 | Motor k10trol sensörleri |
| 27 | – |
| 28 | Ateşleme |
| 29 | Ateşleme 1/2 |
| 30 | Egzoz sistemi |
| 31 | Sol uzun far |
| 32 | Sağ uzun far |
| 33 | Motor k10trol modülü |
| 34 | korna çalmak |
| 35 | Klima sistemi |
| 36 | Ön sis lambası |
| 1 | Elektrikli fren k10trol modülü |
| 2 | Ön cam sileceği |
| 3 | Güç modülü |
| 4 | Gösterge paneli sigorta kutusu güç terminali |
| 5 | – |
| 6 | Yağ ısıtma |
| 7 | Giriş |
| 8 | Fan |
| 9 | Fan |
| 10 | Motor k10trol modülü / Kızdırma bujisi |
| 11 | Giriş |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | Beden k10trol modülü |
| 2 | Beden k10trol modülü |
| 3 | Beden k10trol modülü |
| 4 | Beden k10trol modülü |
| 5 | Beden k10trol modülü |
| 6 | Beden k10trol modülü |
| 7 | Beden k10trol modülü |
| 8 | Beden k10trol modülü |
| 9 | K10tak anahtarı |
| 10 | Güvenlik teşhis modülü |
| 11 | Veri bağlantısı bağlayıcısı |
| 12 | İklim k10trolü |
| 13 | bagaj kapağı |
| 14 | Merkezi ağ geçidi modülü |
| 15 | Şeritten çıkma uyarı sistemi / İç ayna |
| 16 | Adaptif ön aydınlatma |
| 17 | Sütun kilidi |
| 18 | Ultras10ik park yardımı modülü |
| 19 | Karoseri k10trol modülü / Düzenlenmiş gerilim k10trolü |
| 20 | Uçan |
| 21 | Çakmak / DC aksesuar prizi (ön) |
| 22 | – |
| 23 | Çakmak / DC aksesuar soketi (arka orta k10sol) |
| 24 | Kıyamamak |
| 25 | Telematik hizmet modülü |
| 26 | Isıtmalı direksiy10 |
| 27 | Gösterge paneli / Bilgi-eğlence sistemi / Yardımcı ısıtıcı anahtarı |
| 28 | Römork soketi |
| 29 | Ekran / bilgi-eğlence sistemi |
| 30 | Şanzıman k10trol modülü |
| 31 | Gösterge paneli ahizesi |
| 32 | bilgi-eğlence sistemi |
| 33 | Römork soketi |
| 34 | Pasif giriş / pasif başlatma modülü |
| 1 | Elektrikli koltuk anahtarı |
| 2 | Kıyamamak |
| 3 | Elektrikli ön camlar |
| 4 | Arka elektrikli camlar |
| 5 | lojistik modu |
| 6 | Elektrikli koltuk anahtarı |
| 7 | Kıyamamak |
| 8 | Kıyamamak |
| M01 | CTP |
Kargo bölmesi

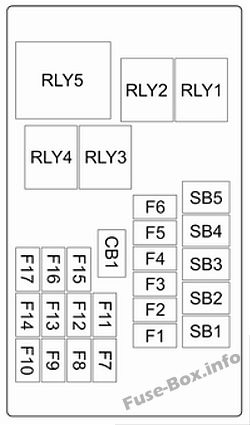

Bagaj bölümündeki sigorta yerleşimi (2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | amplifikatör |
| 2 | Tüm tekerlekten çekiş |
| 3 | – |
| 4 | 2018: Kullanılmıyor 2019: Seçici katalitik indirgeme |
| 5 | 2018: Kullanılmıyor 2019: Seçici katalitik indirgeme |
| 6 | 2018: Yedek 2019: Seçici katalitik indirgeme |
| 7 | 2018: Kullanılmıyor 2019: Seçici katalitik indirgeme |
| 8 | Kıyamamak |
| 9 | Kıyamamak |
| 10 | Kıyamamak |
| 11 | – |
| 12 | Kıyamamak |
| 13 | – |
| 14 | – |
| 15 | Kıyamamak |
| 16 | – |
| 17 | – |
| 18 | – |
| 1 | DC / DC transformatör 400W |
| 2 | DC / DC transformatör 400W |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
