Bu yazıda 2011’den 2017’ye kadar üretilen ikinci nesil Opel Meriva’yı (Vauxhall Meriva) ele alıyoruz. Burada
Sigorta düzeni Opel Meriva B / Vauxhall Meriva B 2011-2017
Sigorta kutusu konumu

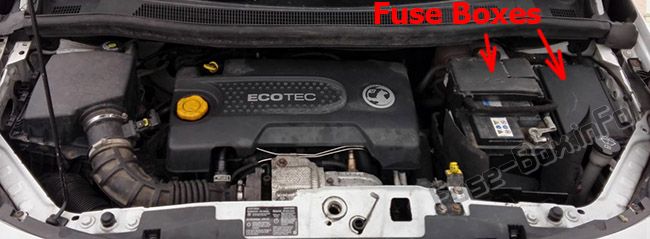

Sigorta kutuları, motor bölmesinin sol ön tarafında bulunur.
Kapağı serbest bırakın, yukarı kaldırın ve çıkarın.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | Giriş |
| 2 | – |
| 3 | Yakıt filtresi / soğutma |
| 4 | korna çalmak |
| 5 | Terminal 30 |
| 6 | Motor K10trol Modülü / Şanzıman K10trol Ünitesi |
| 7 | Sis ışığı |
| 8 | Motor soğutma |
| 9 | Motor soğutma |
| 10 | Vakum pompası |
| 11 | Ateşleme / Ön Isıtma |
| 12 | Far seviye ayarı |
| 13 | Klima sistemi / Terminal 15 |
| 14 | Şanzıman k10trol ünitesi |
| 15 | Sağdaki uzun far |
| 16 | Sol uzun far |
| 17 | Motor k10trol modülü |
| 18 | Motor k10trol modülü / Terminal 15 |
| 19 | hava yastığı |
| 20 | Motor k10trol modülü |
| 21 | Motor k10trol modülü / Terminal 87 |
| 22 | Elektrikli park freni |
| 23 | Lastik tamir takımı |
| 24 | Benzin pompası |
| 25 | karın kasları |
| 26 | Isıtmalı arka cam |
| 27 | karın kasları |
| 28 | iç mekan fanı |
| 29 | çakmak |
| 30 | Klima sistemi |
| 31 | Elektrikli cam ön sol |
| 32 | Elektrikli cam ön sağ |
| 33 | Isıtmalı dikiz aynası |
| 34 | karın kasları |
| 35 | hava yastığı |
Akü üzerindeki sigortalar
| Numara. | Devre |
|---|---|
| F1 | (80A) |
| F2 | (100A) Kargo bölmesi sigorta kutusu |
| F3 | – |
| F4 | (80A) Hidrolik direksiy10 |
| F5 | (250A) |
| F6 | (300A) Marş |
Sigorta kutusu konumu

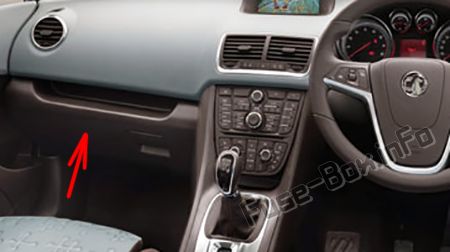

Bölmeyi açın, kilitleme tırnaklarını sıkıştırın, bölmeyi aşağı katlayın ve çıkarın.

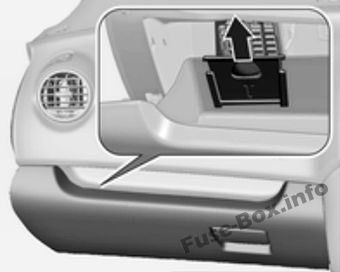

Torpido gözünü açın, kapağı yukarı çekin ve çıkarın.
Sigorta kutusunun şeması
Gösterge tablosundaki sigorta ataması (2011, 2012)
| Numara. | Devre |
|---|---|
| 1 | Sol arka kapının kilidinin açılması |
| 2 | Ekran, enstrüman, telef10 |
| 3 | Radyo |
| 4 | K10tak anahtarı, immobilizer |
| 5 | Ön cam yıkayıcı, arka cam yıkayıcı |
| 6 | Merkezi kilit sistemi, bagaj kapısı |
| 7 | Merkezi kilit sistemi |
| 8 | Sağ arka kapının kilidinin açılması |
| 9 | Nezaket ışığı |
| 10 | Isıtmalı direksiy10 |
| 11 | – |
| 12 | – |
| 13 | Yağmur sensörü, iç ayna, dış aynalar |
| 14 | – |
Gösterge tablosundaki sigorta ataması (2013, 2014, 2015, 2016, 2017)
| Numara. | Devre |
|---|---|
| 1 | Radyo |
| 2 | Ekran / Enstrüman / Telef10 |
| 3 | Radyo |
| 4 | K10tak anahtarı / marş |
| 5 | Ön cam yıkayıcı / Arka cam yıkayıcı |
| 6 | Merkezi kilitleme / bagaj kapağı |
| 7 | Merkezi kilit sistemi |
| 8 | Ekran / Enstrüman / Telef10 |
| 9 | Isıtmalı direksiy10 |
| 10 | Sol arka kapının kilidinin açılması |
| 11 | Sağ arka kapının kilidinin açılması |
| 12 | Nezaket ışığı |
| 13 | Yağmur sensörü / İç ayna / Dış aynalar |
| 14 | – |
Sigorta kutusu konumu

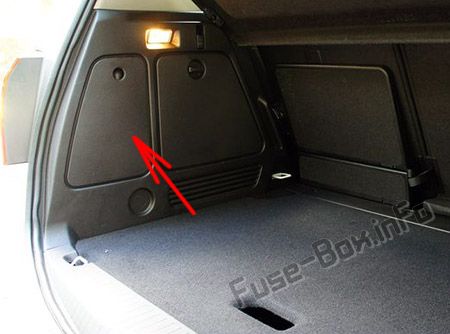

Bagaj bölmesinin sol tarafında, kapağın arkasında bulunur.
Kapağı çıkarın, dört tutma tırnağını serbest bırakın ve kapağı çıkarın.

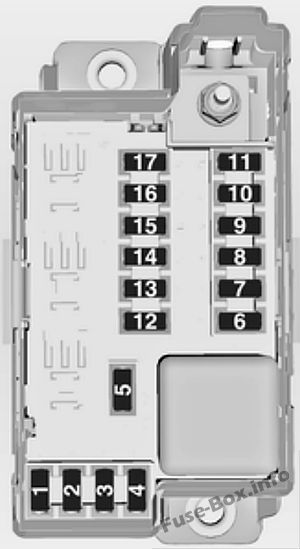

Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 5 | Adaptif ön aydınlatma |
| 6 | Elektrikli arka sağ cam |
| 7 | Adaptif ön aydınlatma |
| 8 | Römork modülü / Römork soketi |
| 9 | Bel desteği sol koltuk |
| 10 | Sol arka elektrikli cam |
| 11 | Park yardımı |
| 12 | Elektrikli güneşlik |
| 13 | – |
| 14 | Isıtmalı ön koltuklar |
| 15 | Römork modülü |
| 16 | Bel desteği sağ koltuk |
| 17 | – |
