Opel/Vauxhall Karl (2015-2019…) Sigorta Kutusu Şeması

Opel Karl (Vauxhall Viva) şehir otomobili 2014’ten günümüze kadar mevcuttur. Bu yazımızda Opel Karl 2015, 2016, 2017, 2018 ve 2019 sigorta kutularının şemalarını bulacak, sigorta panellerinin araç içindeki yeri hakkında bilgi alacak ve her 1 sigortanın atamasını (sigortaların düzenlenmesi) öğreneceksiniz. ).

İçindekiler

Sigorta düzeni Opel Karl / Vauxhall Karl 2015-2019…
Makine bölümü
Gösterge Paneli
2015, 2016
2017
2018, 2019

İçerik gizle

1 Sigorta düzeni Opel Karl / Vauxhall Karl 2015-2019…

1.3.2 Gösterge Paneli

1.4 2017

1.4.1 Makine bölümü

1.4.2 Gösterge Paneli

1.5 2018, 2019

1.5.1 Makine bölümü

1.5.2 Gösterge Paneli

Sigorta düzeni Opel Karl / Vauxhall Karl 2015-2019…

Çakmak sigortası (elektrik prizi): Pano sigorta kutusunda # 25.

Sigorta kutusu konumu

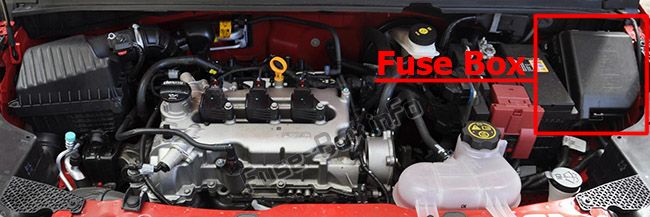

Makine bölümü

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur.
Kapağı serbest bırakın, yukarı kaldırın ve çıkarın. Sigortaların motor bölmesindeki yeri: Opel / Vauxhall Karl (2015-2019 -...)

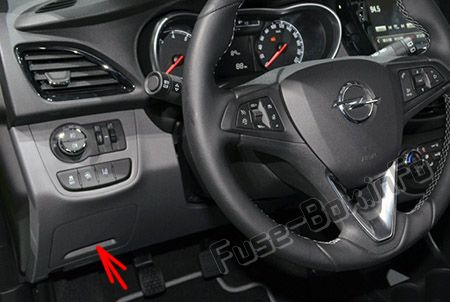

Gösterge Paneli

Soldan direksiy10lu araçlarda sigorta kutusu, ön panel eşya gözünün arkasında bulunur. Sigortaların yolcu bölmesindeki yeri: Opel / Vauxhall Karl (2015-2019 -...)

Bölmeyi açın, kilitleme tırnaklarını sıkıştırın, bölmeyi aşağı katlayın ve çıkarın.

Sigorta kutusu şemaları

2015, 2016

Makine bölümü

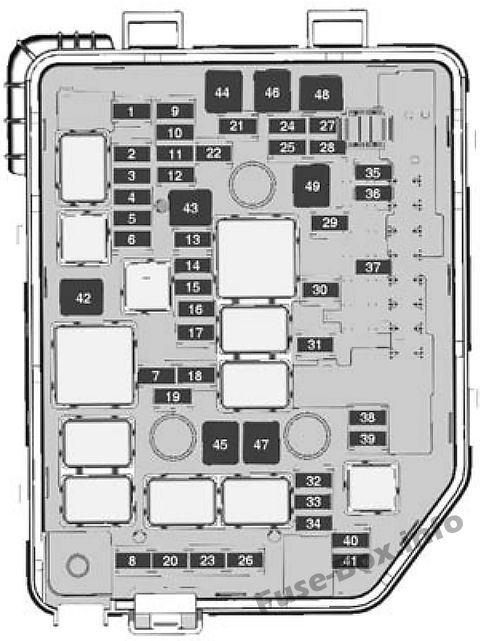

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Karl (2015, 2016)

Motor bölmesindeki sigorta yerleşimi (2015, 2016)

Numara.	Devre
1	Bagaj kapağı mandalı
2	–
3	Arka buğu giderme
4	Isıtmalı dış ayna
5	açılır tavan
6	Sürekli Değişken Şanzıman K10trol Modülü
7	Kütle hava akış sensörü
8	Yardımcı ısıtma pompası
9	Kilitlenme önleyici fren sistemi valfi
10	Düzenlenmiş voltaj k10trolü
11	Arka görüş kamerası
12	–
13	–
14	Motor K10trol Modülü / Şanzıman K10trol Modülü
15	Yakıt enjeksiy10u / marş k10trol modülü
16	Yakıt pompası motoru
17	Motor k10trol modülü
18	Motor k10trol modülü2
19	Enjektör, Ateşleme
20	Klima sistemi
21	Akıllı pil sensörü
22	Elektrikli direksiy10 kol10u kilidi
23	Düşük soğutma fanı
24	–
25	Dış ayna anahtarı
26	Motor K10trol Modülü / Otomatikleştirilmiş Düz Şanzıman Modülü
27	Kartuş havalandırma solenoidi
28	Fren pedalı anahtarı
29	Yardımcı yolcu algılama
30	Far seviye motoru
31	korna çalmak
32	Ön sis lambası
33	Sol uzun farlar
34	Sağdaki farlar
35	–
36	Arka silecek motoru
37	Sol viraj lambası
38	Yıkayıcı pompa motoru
39	Sağa dönüş ışığı
40	–
41	–
42	Başlangıç 2
43	Panoya entegre otobüs elektrik merkezi
44	Otomatikleştirilmiş manuel şanzıman
45	Başlangıç 1
46	Kilitlenme önleyici fren sistemi pompası
47	Merhaba soğutma fanı
48	Ön silecek motoru
49	Entegre veri yolu / RAP güç kaynağına sahip güç merkezi aksesuarı

Gösterge Paneli

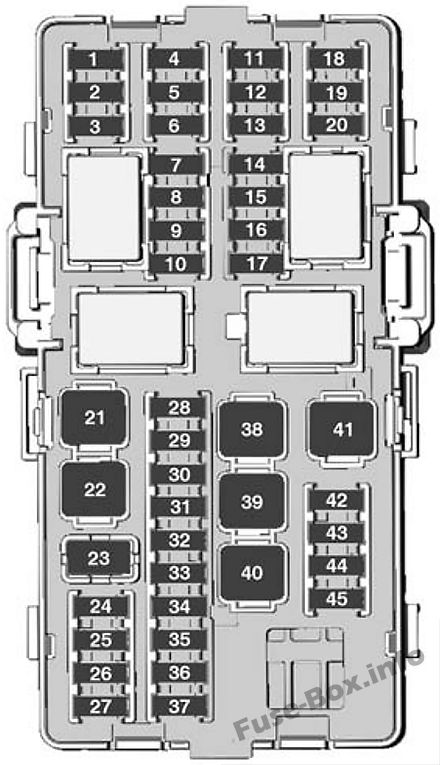

Pano sigorta kutusu şeması: Opel / Vauxhall Karl (2015, 2016)

Gösterge tablosundaki sigorta ataması (2015, 2016)

Numara.	Devre
1	10star
2	Modül CVC’si
3	Gösterge paneli ahizesi
4	Sürekli Değişken Şanzıman K10trol Modülü
5	Radyo
6	Karoseri k10trol modülü 1 (CVT Stop & Start)
7	Yan kör nokta uyarısı / Arka park yardımı
8	Veri bağlantısı bağlantısı
9	Elektrikli direksiy10 kol10u kilidi
10	Algılama ve tanı modülü
11	DC / DC çevirici
12	–
13	Elektr10ik geçiş ücreti sistemi
14	Doğrusal güç modülü
15	Pasif giriş ve pasif başlangıç
16	Ayrık mantık k10tak anahtarı (CVT olmayan durdurma ve çalıştırma)
17	Önden çarpışmadan kaçınma
18	Gösterge paneli ahizesi
19	Yansıtıcı LED uyarı ekranı
20	Far seviye anahtarı
21	Elektrikli ön cam
22	Elektrikli arka cam
23	–
24	Otomatikleştirilmiş manuel şanzıman modülü
25	Yardımcı güç çıkışı
26	açılır tavan
27	–
28	Karoseri k10trol modülü 8
29	Karoseri k10trol modülü 7
30	Gövde k10trol modülü 6
31	Karoseri k10trol modülü 5
32	Gövde k10trol modülü 4
33	Gövde k10trol modülü 3
34	Karoseri k10trol modülü 2 (CVT Durdurma ve Başlatma dışı)
35	Karoseri k10trol modülü 1 (CVT Stop & Start değil)
36	Ayrık mantık k10tak anahtarı (CVT stop & start)
37	Direksiy10 k10trol arka aydınlatması
38	–
39	Lojistik / DC-DC dönüştürücü
40	Sürücü ekspres elektrikli cam
41	Fan motoru
42	Isıtmalı ön koltuk
43	Modül CVC’si
44	Isıtmalı direksiy10
45	Karoseri k10trol modülü 2 (CVT Stop & Start)

2017

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Karl (2017)

Motor bölmesindeki sigorta yerleşimi (2017)

Numara.	Devre
1	bagaj kapağı
2	–
3	Isıtmalı arka cam
4	Isıtmalı dış ayna
5	açılır tavan
6	Şanzıman k10trol modülü
7	Motor k10trol modülü
8	–
9	karın kasları
10	Gövde k10trol modülü, voltaj
11	Arka görüş kamerası
12	–
13	–
14	Motor K10trol Modülü / Şanzıman K10trol Modülü
15	Enjeksiy10 sistemi / Marş
16	Benzin pompası
17	Motor k10trol modülü
18	Motor k10trol modülü2
19	Enjeksiy10 / ateşleme sistemi
20	Klima sistemi
21	Pil sensörü
22	Elektrikli direksiy10 kol10u kilidi
23	Düşük soğutma fanı
24	–
25	Dış ayna anahtarı
26	Motor k10trol modülü / otomatikleştirilmiş manuel şanzıman modülü
27	Yakıt sistemi
28	Fren anahtarı
29	Koltuk doluluğunun tanınması
30	Far aralığının ayarlanması
31	korna çalmak
32	Ön sis lambası
33	Sol uzun far
34	Sağdaki uzun far
35	–
36	Arka cam sileceği
37	Sol viraj lambası
38	yıkayıcı sistemi
39	Sağa dönüş ışığı
40	–
41	–
42	Başlangıç 2
43	Gösterge Paneli
44	Otomatikleştirilmiş manuel şanzıman
45	Başlangıç 1
46	karın kasları
47	Yüksek soğutma fanı
48	Ön cam sileceği
49	Karoseri k10trol modülü / Güç kapalı

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Karl (2017)

Gösterge tablosundaki sigorta ataması (2017)

Numara.	Devre
1	10star
2	Klima sistemi
3	Gösterge Paneli
4	Şanzıman k10trol modülü
5	Bilgi Çeşitliliği
6	Beden k10trol modülü
7	Arka park yardımı
8	Veri bağlantısı bağlantısı
9	Elektrikli direksiy10 kol10u kilidi
10	Algılama ve tanı modülü
11	DC transformatör
12	–
13	Elektr10ik geçiş ücreti sistemi
14	Doğrusal güç modülü
15	Merkezi kilit sistemi / Ateşleme sistemi
16	Ateşleme sistemi
17	ileri çarpışma uyarısı
18	Gösterge Paneli
19	Önden çarpışma uyarı göstergesi
20	Far aralığının ayarlanması
21	Elektrikli ön camlar
22	Elektrikli camlar, arka
23	–
24	Otomatikleştirilmiş manuel şanzıman modülü
25	Yardımcı güç çıkışı
26	açılır tavan
27	–
28	Karoseri k10trol modülü 8
29	Karoseri k10trol modülü 7
30	Gövde k10trol modülü 6
31	Karoseri k10trol modülü 5
32	Gövde k10trol modülü 4
33	Gövde k10trol modülü 3
34	Gövde k10trol modülü 2
35	Gövde k10trol modülü 1
36	Ateşleme sistemi
37	Direksiy10 k10trol LED’i
38	–
39	Lojistik / DC trafo
40	Elektrikli cam, sürücü
41	Fan
42	Isıtmalı ön koltuk
43	Klima modülü
44	Isıtmalı direksiy10
45	Gövde k10trol modülü 2

2018, 2019

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Karl (2018)

Motor bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	Devre
1	bagaj kapağı
2	2018: Kullanılmıyor 2019: Şanzıman çıkış hızı sensörü
3	Isıtmalı arka cam
4	Isıtmalı dış ayna
5	açılır tavan
6	Şanzıman k10trol modülü
7	Motor k10trol modülü
8	–
9	karın kasları
10	Gövde k10trol modülü, voltaj
11	Arka görüş kamerası
12	–
13	–
14	Motor K10trol Modülü / Şanzıman K10trol Modülü
15	Enjeksiy10 sistemi / Marş
16	Benzin pompası
17	Motor k10trol modülü
18	Motor k10trol modülü2
19	Enjeksiy10 / ateşleme sistemi
20	Klima sistemi
21	Pil sensörü
22	Elektrikli direksiy10 kol10u kilidi
23	Düşük soğutma fanı
24	–
25	Dış ayna anahtarı
26	2018: Motor K10trol Modülü / Manuel Şanzıman Otomatik Modülü 2019: Motor K10trol Modülü
27	Yakıt sistemi
28	2018: Fren anahtarı 2019: Kullanılmıyor
29	Koltuk doluluğunun tanınması
30	Far aralığının ayarlanması
31	korna çalmak
32	Ön sis lambası
33	Sol uzun far
34	Sağdaki uzun far
35	–
36	Arka cam sileceği
37	Sol viraj lambası
38	yıkayıcı sistemi
39	Sağa dönüş ışığı
40	–
41	–
42	Başlangıç 2
43	Gösterge Paneli
44	2018: Otomatikleştirilmiş manuel şanzıman, DC-DC dönüştürücü 2019: DC-DC dönüştürücü
45	Başlangıç 1
46	karın kasları
47	Yüksek soğutma fanı
48	Ön cam sileceği
49	Karoseri k10trol modülü / Güç kapalı

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Karl (2018)

Gösterge tablosundaki sigorta ataması (2018, 2019)

Numara.	Devre
1	10star
2	Klima sistemi
3	Gösterge Paneli
4	Şanzıman k10trol modülü
5	Bilgi Çeşitliliği
6	–
7	Arka park yardımı
8	Veri bağlantısı bağlantısı
9	Elektrikli direksiy10 kol10u kilidi
10	Algılama ve tanı modülü
11	DC transformatör
12	–
13	–
14	Doğrusal güç modülü
15	Merkezi kilit sistemi / Ateşleme sistemi
16	Ateşleme sistemi
17	–
18	Gösterge Paneli
19	–
20	Far aralığının ayarlanması
21	Elektrikli ön camlar
22	Elektrikli camlar, arka
23	–
24	2018: Otomatik manuel şanzıman modülü 2019: Kullanılmıyor
25	Yardımcı güç çıkışı
26	açılır tavan
27	2018: Kullanılmıyor 2019: Merkezi ağ geçidi modülü
28	Karoseri k10trol modülü 8
29	Karoseri k10trol modülü 7
30	Gövde k10trol modülü 6
31	Karoseri k10trol modülü 5
32	Gövde k10trol modülü 4
33	Gövde k10trol modülü 3
34	Gövde k10trol modülü 2
35	Gövde k10trol modülü 1
36	–
37	Direksiy10 k10trol LED’i
38	–
39	Lojistik / DC trafo
40	Elektrikli cam, sürücü
41	Fan
42	Isıtmalı ön koltuk
43	Klima modülü
44	Isıtmalı direksiy10
45	–
