Bu yazıda, 2018’den günümüze kadar mevcut olan ikinci nesil Opel Insignia’yı (Vauxhall Insignia) ele alıyoruz. Burada
İçindekiler
Sigorta düzeni Opel Insignia B / Opel Insignia B 2018-2019…
Sigorta kutusu konumu
Makine bölümü

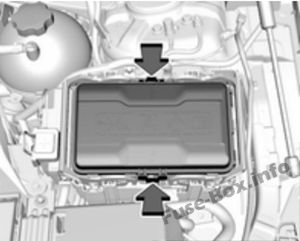

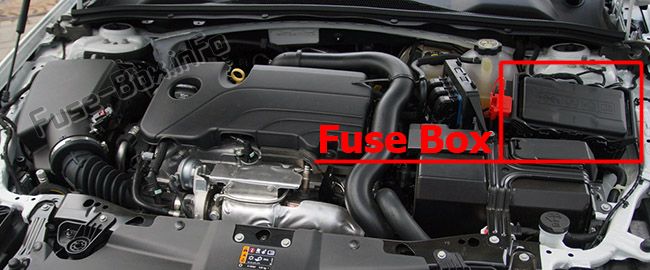

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur.
Gösterge Paneli

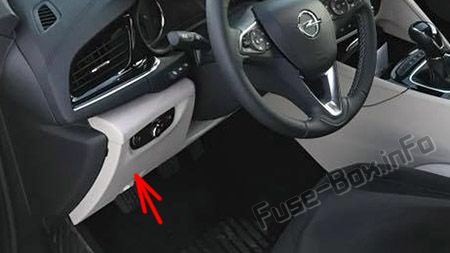

Kapağı yana doğru bırakın ve çıkarın.

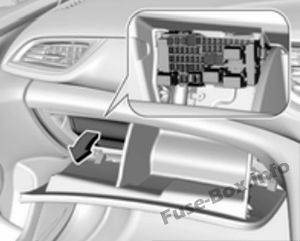

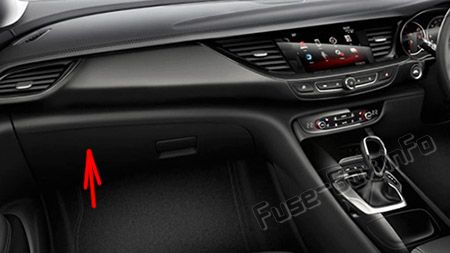

Torpido gözünü açın ve kapağı çıkarın.
Sigorta kutusu şemaları
2018, 2019
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | – |
| 3 | karın kasları |
| 4 | – |
| 5 | – |
| 6 | bagaj kapağı |
| 7 | Sis ışığı |
| 8 | Hafıza modülü |
| 9 | Isıtmalı ön cam |
| 10 | bel koltuğu |
| 11 | Pil CC/CC |
| 12 | Isıtmalı arka cam |
| 13 | Isıtmalı ayna |
| 14 | – |
| 15 | – |
| 16 | Ön cam sileceği |
| 17 | Elektrikli koltuk, yolcu |
| 18 | Mağaza |
| 19 | Elektrikli koltuk, sürücü |
| 20 | – |
| 21 | açılır tavan |
| 22 | Arka silecek / Hava yastığı |
| 23 | Adaptif ön aydınlatma |
| 24 | – |
| 25 | – |
| 26 | Şanzıman k10trol modülü |
| 27 | Ateşleme / gösterge paneli |
| 28 | – |
| 29 | Geri görüş kamerası / Havalandırma ızgarası |
| 30 | Arıza gösterge ışığı / Römork |
| 31 | – |
| 32 | Kamera |
| 33 | Isıtmalı ön koltuk |
| 34 | Isıtmalı arka koltuk |
| 35 | Sönümleme / tahrik tekerlekleri AII |
| 36 | Yakıt sistemi |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Direksiy10 kilidi |
| 41 | – |
| 42 | – |
| 43 | Isıtmalı direksiy10 |
| 44 | Far aralığının ayarlanması |
| 45 | – |
| 46 | Motor k10trol modülü |
| 47 | – |
| 48 | DC / DC dönüştürücü / Havalandırma / EBoost |
| 49 | Arka kapı k10trol modülü |
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Giriş |
| 57 | – |
| 58 | – |
| 59 | Sol far (LED) |
| 60 | Fan |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | İklim k10trolü |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | Sağ uzun far (Halojen) / Sağ far (LED) |
| 70 | Sol uzun far (halojen) |
| 71 | – |
| 72 | Giriş |
| 73 | – |
| 74 | Şanzıman k10trol modülü |
| 75 | Motor k10trol modülü |
| 76 | Egzoz gazı azaltma sistemi |
| 77 | – |
| 78 | korna çalmak |
| 79 | yıkayıcı sistemi |
| 80 | – |
| 81 | Motor k10trol modülü |
| 82 | – |
| 83 | Ateşleme bobini |
| 84 | Ateşleme bobini |
| 85 | güç aktarma organı |
| 86 | – |
| 87 | Dizel ısıtma |
| 88 | Hava klapesi |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | Kaynatma pompasından s10ra |
| 93 | Elektr10ik anahtar sistemi |
| 94 | – |
| 95 | Soğutucu pompası |
| 96 | Dizel ısıtma |
| 97 | – |
| 98 | – |
| 99 | Soğutucu pompası |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2018, 2019)
| Numara. | Devre |
|---|---|
| 1 | sol elektrikli cam |
| 2 | Sağ elektrikli cam |
| 3 | Beden k10trol modülü |
| 4 | Klima fanı |
| 5 | Beden k10trol modülü |
| 6 | Treyler düzenlemeleri |
| 7 | Elektrikli katlanır arka koltuk |
| 8 | Beden k10trol modülü |
| 9 | Motor k10trol modülü |
| 10 | Baş üstü ekran |
| 11 | NOx azaltımı / Boru ısıtıcısı |
| 12 | NOx azaltma / kurum sensörü |
| 13 | ÜRE modülü |
| 14 | Isıtmalı direksiy10 |
| 15 | Şanzıman k10trol modülü |
| 16 | amplifikatör |
| 17 | Alarm |
| 18 | Beden k10trol modülü |
| 19 | 2018 : modül UREE 2019 : modül AdBlue |
| 20 | Beden k10trol modülü |
| 21 | Beden k10trol modülü |
| 22 | Beden k10trol modülü |
| 23 | Elektrikli direksiy10 kilidi |
| 24 | hava yastığı |
| 25 | Teşhis k10ektörü |
| 26 | Güç çıkışı şarj bölmesi |
| 27 | Vanne ebcm |
| 28 | Polis eğilimi |
| 29 | – |
| 30 | – |
| 31 | Direksiy10 k10trolleri |
| 32 | K10tak anahtarı |
| 33 | İklim k10trolü |
| 34 | Merkezi ağ geçidi modülü |
| 35 | AUX / USB k10ektörü |
| 36 | Kablosuz şarj cihazı |
| 37 | Arka cam sileceği |
| 38 | 10star |
| 39 | Görüntülemek |
| 40 | Park yardımı |
| 41 | baş üstü k10sol |
| 42 | Radyo / bilgi-eğlence sistemi |
