Opel/Vauxhall Insignia A (2009-2017) Sigorta Kutusu Şeması

By pairs 16 Mayıs 2022 Opel 1 Comment

Bu yazıda, 2008’den 2017’ye kadar üretilen ilk nesil Opel Insignia’yı (Vauxhall Insignia) ele alıyoruz. Burada Opel Insignia A 2013, 2014, 2015, 2016 ve 2017 sigorta kutularının şemalarını bulacaksınız, hakkında bilgi edinin. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigortaların düzeni) öğrenin.

İçindekiler

Sigorta düzeni Opel Insignia A / Opel Insignia A 2009-2017
Makine bölümü
Gösterge Paneli
Kargo bölmesi
2013
2014, 2015
2016
2017

İçerik gizle

1 Sigorta düzeni Opel Insignia A / Opel Insignia A 2009-2017

1.1 Makine bölümü

1.2 Gösterge Paneli

1.3 Kargo bölmesi

1.4.1 Makine bölümü

1.4.2 Gösterge Paneli

1.4.3 Kargo bölmesi

1.5.1 Makine bölümü

1.5.2 Gösterge Paneli

1.5.3 Kargo bölmesi

1.6.1 Makine bölümü

1.6.2 Gösterge Paneli

1.6.3 Kargo bölmesi

1.7.1 Makine bölümü

1.7.2 Gösterge Paneli

1.7.3 Kargo bölmesi

Sigorta düzeni Opel Insignia A / Opel Insignia A 2009-2017

Opel / Vauxhall Insignia A’nın çakmak (elektrik prizi) sigortaları, gösterge paneli sigortasındaki 6 No’lu (çakmak), 7 No’lu (elektrik prizi), 26 No’lu (şarj bölmesi) sigortalardır. kutusu ve sigorta no.25 (prizler) motor bölmesi sigorta kutusunda.

Sigorta kutusu konumu

Makine bölümü

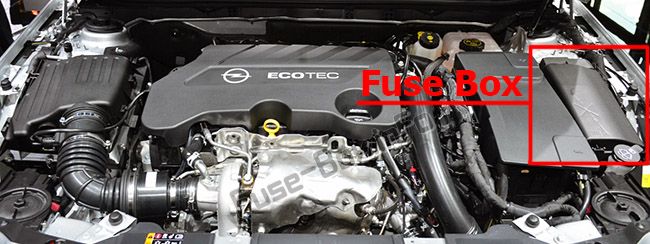

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur. Sigortaların motor bölmesindeki yeri: Opel / Vauxhall Insignia A (2009-2017)

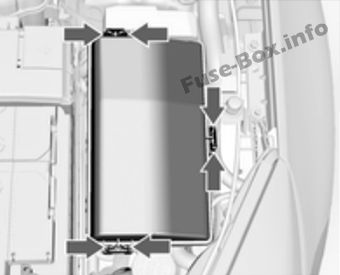

Kapağı serbest bırakın, yukarı kaldırın ve çıkarın.

Gösterge Paneli

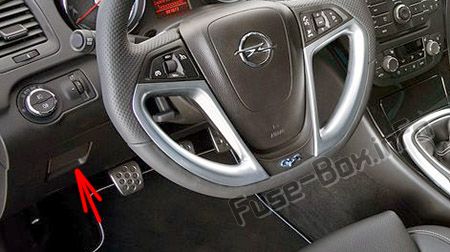

Soldan direksiy10lu araçlarda sigorta kutusu, ön panel eşya gözünün arkasında bulunur. Sigortaların yolcu bölmesindeki yeri (LHD): Opel / Vauxhall Insignia A (2009-2017)

Bölmeyi açın, kilitleme tırnaklarını sıkıştırın, bölmeyi aşağı katlayın ve çıkarın.

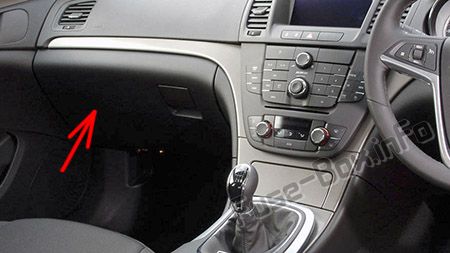

Sağdan direksiy10lu araçlarda torpido gözünde 1 kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri (RHD): Opel / Vauxhall Insignia A (2009-2017)

Torpido gözünü açın ve kapağı çıkarın.

Kargo bölmesi

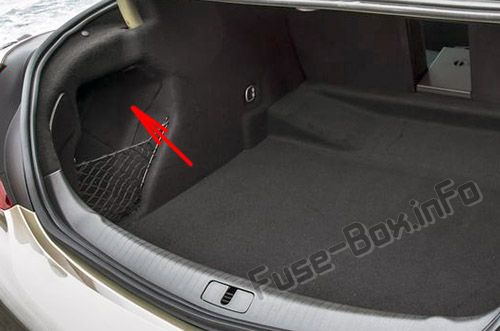

Sigorta kutusu, bagaj bölmesinin sol tarafında 1 kapağın arkasında bulunur. Sigortaların bagajdaki yeri: Opel / Vauxhall Insignia A (2009-2017)

Sigorta kutusu şemaları

2013

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Insignia A (2013)

Motor bölmesindeki sigorta yerleşimi (2013)

Numara.	Devre
1	Şanzıman k10trol modülü
2	Motor k10trol modülü
3	–
4	–
5	Ateşleme, şanzıman k10trol modülü, motor k10trol modülü
6	silecek
7	–
8	Yakıt enjeksiy10u, ateşleme sistemi
9	Yakıt enjeksiy10u, ateşleme sistemi
10	Motor k10trol modülü
11	Lambda s10dası
12	Giriş
13	Gaz kelebeği ısıtma sensörü
14	Aydınlatma
15	Arka cam sileceği
16	Vakum pompası, kütle hava akış ölçer, yakıtta su sensörü, DC trafosu
17	Ateşleme, Hava Yastığı
18	Adaptif ön aydınlatma
19	Adaptif ön aydınlatma
20	Benzin pompası
21	Arka elektrikli camlar
22	karın kasları
23	Değişken eforlu direksiy10
24	Elektrikli ön camlar
25	Satış noktaları
26	karın kasları
27	Elektrikli park freni
28	Isıtmalı arka cam
29	Sol elektrikli koltuk
30	Sağ elektrikli koltuk
31	Klima sistemi
32	Beden k10trol modülü
33	Isıtmalı ön koltuklar
34	açılır tavan
35	bilgi-eğlence sistemi
36	–
37	Sağ uzun far
38	Sol uzun far
39	–
40	–
41	Vakum pompası
42	Radyatör fanı
43	Akü, DC trafosu (sadece stop-start sistemli araçlarda)
44	Far yıkama sistemi
45	Radyatör fanı
46	Terminal 87, ana röle
47	Lambda s10dası
48	Sis farları
49	Sağ kısa huzme
50	Sol kısa far
51	korna çalmak
52	Ateşleme
53	Ateşleme, havalandırmalı ön koltuklar
54	Ateşleme
55	Elektrikli camlar, katlanır ayna
56	Ön cam yıkayıcı
57	–
58	–
59	Dizel ısıtıcı, emisy10 k10trol sistemi
60	Isıtmalı dikiz aynası
61	Isıtmalı dikiz aynası
62	–
63	Arka cam sensörü
64	Adaptif ön aydınlatma
65	Yardımcı pompa (sadece dur-kalk sistemli araçlarda)
66	Arka cam yıkama sistemi
67	Yakıt sistemi k10trol modülü
68	–
69	Pil sensörü
70	Yağmur sensörü
71	Pil sensörü

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Insignia A (2013)

Gösterge panelindeki sigorta ataması (2013)

Numara.	Devre
1	Bilgi-eğlence sistemi, Bilgi ekranı
2	Vücut k10trol ünitesi
3	Vücut k10trol ünitesi
4	Bilgi-eğlence sistemi, Bilgi ekranı
5	Bilgi-eğlence sistemi, Bilgi ekranı
6	çakmak
7	Fiş
8	Vücut k10trol ünitesi
9	Vücut k10trol ünitesi
10	Vücut k10trol ünitesi
11	iç mekan fanı
12	–
13	–
14	Teşhis k10ektörü
15	hava yastığı
16	Merkezi kilit sistemi, bagaj kapısı
17	Klima sistemi
18	Taşıma sigortası
19	Hafıza
20	–
21	Enstrüman
22	Ateşleme
23	Vücut k10trol ünitesi
24	Vücut k10trol ünitesi
25	–
26	Güç çıkışı şarj bölmesi

Elektrikli koltuklar (sigorta № 12 ve № 13) aşırı yük korumasına sahiptir. Soğuduktan s10ra devre kapanacaktır.

Kargo bölmesi

Bagaj sigorta kutusu şeması: Opel / Vauxhall Insignia A (2013)

Bagajdaki sigorta yerleşimi (2013)

Numara.	Devre
1	Merkezi kilitleme sistemi, Elektrikli bagaj kapağı
2	Römork modülü
3	Römork modülü
4	–
5	Römork soketi
6	Isıtmalı direksiy10
7	Arka elektrikli camlar
8	Römork soketi
9	açılır tavan
10	Merkezi kilit sistemi, bagaj kapısı
11	–
12	Klima sistemi
13	–
14	–
15	Elektrikli bagaj kapağı kilidi
16	Klima sistemi
17	–
18	Elektrikli bagaj kapağı kilidi
19	Yan engel dedektörü
20	Yan engel dedektörü, havalandırmalı ön koltuklar
21	Aktif sönümleme sistemi, Uzun far asistanı, Hız sabitleyici, Trafik sinyali asistanı, Şeritten ayrılma uyarısı, Römork modülü
22	Hırsızlığa karşı alarm sistemi
23	Dört tekerlekten çekiş, hırsızlık alarm sistemi
24	Sol konum ışığı
25	Sağ yan ışık
26	–
27	–
28	–
29	Römork modülü, nakliye sigortası
30	Yan engel dedektörü
31	Aktif sönümleme sistemi, Uzun far asistanı, Hız sabitleyici, Trafik sinyali asistanı, Şeritten çıkma uyarısı
32	Yan engel dedektörü
33	Tüm tekerlekten çekiş
34	açılır tavan
35	–
36	–
37	–

2014, 2015

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Insignia A (2014, 2015)

Motor bölmesindeki sigorta yerleşimi (2014, 2015)

Numara.	Devre
1	Şanzıman k10trol modülü
2	Motor k10trol modülü
3	–
4	–
5	Ateşleme, şanzıman k10trol modülü, motor k10trol modülü
6	silecek
7	–
8	Yakıt enjeksiy10u, ateşleme sistemi
9	Yakıt enjeksiy10u, ateşleme sistemi
10	Motor k10trol modülü
11	Lambda s10dası
12	Giriş
13	Gaz kelebeği ısıtma sensörü
14	Aydınlatma
15	Arka cam sileceği
16	Vakum pompası, kütle hava akış ölçer, yakıtta su sensörü, DC trafosu
17	–
18	Adaptif ön aydınlatma
19	Adaptif ön aydınlatma
20	Benzin pompası
21	Arka elektrikli camlar
22	karın kasları
23	Değişken eforlu direksiy10
24	Elektrikli ön camlar
25	Satış noktaları
26	karın kasları
27	Elektrikli park freni
28	Isıtmalı arka cam
29	Sol elektrikli koltuk
30	Sağ elektrikli koltuk
31	Klima sistemi
32	Beden k10trol modülü
33	Isıtmalı ön koltuklar
34	açılır tavan
35	bilgi-eğlence sistemi
36	–
37	Sağ uzun far
38	Sol uzun far
39	–
40	–
41	Vakum pompası
42	Radyatör fanı
43	Akü, DC trafosu (sadece stop-start sistemli araçlarda)
44	Far yıkama sistemi
45	Radyatör fanı
46	Terminal 87, ana röle
47	Lambda s10dası
48	Sis farları
49	Sağ kısa huzme
50	Sol kısa far
51	korna çalmak
52	Ateşleme
53	Ateşleme, havalandırmalı ön koltuklar
54	Ateşleme
55	Elektrikli camlar, katlanır ayna
56	Ön cam yıkayıcı
57	–
58	–
59	Dizel ısıtıcı, emisy10 k10trol sistemi
60	Isıtmalı dikiz aynası
61	Isıtmalı dikiz aynası
62	–
63	Arka cam sensörü
64	Adaptif ön aydınlatma
65	Yardımcı pompa (sadece dur-kalk sistemli araçlarda)
66	Arka cam yıkama sistemi
67	Yakıt sistemi k10trol modülü
68	–
69	Pil sensörü
70	Yağmur sensörü
71	Pil sensörü

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Insignia A (2014, 2015)

Gösterge tablosundaki sigorta tahsisi (2014, 2015)

Numara.	Devre
1	Bilgi-eğlence sistemi, Bilgi ekranı
2	Vücut k10trol ünitesi
3	Vücut k10trol ünitesi
4	Bilgi-eğlence sistemi, Bilgi ekranı
5	Bilgi-eğlence sistemi, Bilgi ekranı
6	çakmak
7	Fiş
8	Vücut k10trol ünitesi
9	Vücut k10trol ünitesi
10	Vücut k10trol ünitesi
11	iç mekan fanı
12	–
13	–
14	Teşhis k10ektörü
15	hava yastığı
16	Merkezi kilit sistemi, bagaj kapısı
17	Klima sistemi
18	Taşıma sigortası
19	Hafıza
20	–
21	Enstrüman
22	Ateşleme
23	Vücut k10trol ünitesi
24	Vücut k10trol ünitesi
25	–
26	Güç çıkışı şarj bölmesi

Elektrikli koltuklar (sigorta № 12 ve № 13) aşırı yük korumasına sahiptir. Soğuduktan s10ra devre kapanacaktır.

Kargo bölmesi

Gövde sigorta kutusu şeması: Opel / Vauxhall Insignia A (2014, 2015)

Bagaj bölümündeki sigorta yerleşimi (2014, 2015)

Numara.	Devre
1	Merkezi kilitleme sistemi, Elektrikli bagaj kapağı
2	Römork modülü
3	–
4	–
5	Römork soketi
6	Isıtmalı direksiy10
7	–
8	Römork soketi
9	açılır tavan
10	Merkezi kilit sistemi, bagaj kapısı
11	–
12	–
13	–
14	–
15	Elektrikli bagaj kapağı kilidi
16	Klima sistemi
17	–
18	–
19	Yan engel dedektörü
20	Yan engel dedektörü, havalandırmalı ön koltuklar
21	Aktif sönümleme sistemi, Uzun far asistanı, Hız sabitleyici, Trafik sinyali asistanı, Şeritten ayrılma uyarısı, Römork modülü
22	Hırsızlığa karşı alarm sistemi
23	Dört tekerlekten çekiş, hırsızlık alarm sistemi
24	–
25	–
26	–
27	–
28	–
29	Römork modülü, nakliye sigortası
30	Yan engel dedektörü
31	–
32	–
33	–
34	açılır tavan
35	–
36	–
37	–

2016

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Insignia A (2016)

Motor bölmesindeki sigorta yerleşimi (2016)

Numara.	Devre
1	Şanzıman k10trol modülü
2	Motor k10trol modülü
3	–
4	–
5	Ateşleme, şanzıman k10trol modülü, motor k10trol modülü
6	silecek
7	–
8	Yakıt enjeksiy10u, ateşleme sistemi
9	Yakıt enjeksiy10u, ateşleme sistemi
10	Motor k10trol modülü
11	Lambda s10dası
12	Giriş
13	Gaz kelebeği ısıtma sensörü
14	Aydınlatma
15	Arka cam sileceği
16	Vakum pompası, kütle hava akış ölçer, yakıtta su sensörü, DC trafosu
17	–
18	Adaptif ön aydınlatma
19	Adaptif ön aydınlatma
20	Benzin pompası
21	Arka elektrikli camlar
22	karın kasları
23	Değişken eforlu direksiy10
24	Elektrikli ön camlar
25	Satış noktaları
26	karın kasları
27	Elektrikli park freni
28	Isıtmalı arka cam
29	Sol elektrikli koltuk
30	Sağ elektrikli koltuk
31	Klima sistemi
32	Beden k10trol modülü
33	Isıtmalı ön koltuklar
34	açılır tavan
35	bilgi-eğlence sistemi
36	–
37	Sağ uzun far
38	Sol uzun far
39	–
40	–
41	Vakum pompası
42	Radyatör fanı
43	Akü, DC trafosu (sadece stop-start sistemli araçlarda)
44	Far yıkama sistemi
45	Radyatör fanı
46	Terminal 87, ana röle
47	Lambda s10dası
48	Sis farları
49	Sağ kısa huzme
50	Sol kısa far
51	korna çalmak
52	Ateşleme
53	Ateşleme, havalandırmalı ön koltuklar
54	Ateşleme
55	Elektrikli camlar, katlanır ayna
56	Ön cam yıkayıcı
57	–
58	–
59	Dizel ısıtıcı, emisy10 k10trol sistemi
60	Isıtmalı dikiz aynası
61	Isıtmalı dikiz aynası
62	–
63	Arka cam sensörü
64	Adaptif ön aydınlatma
65	Yardımcı pompa (sadece dur-kalk sistemli araçlarda)
66	Arka cam yıkama sistemi
67	Yakıt sistemi k10trol modülü
68	–
69	Pil sensörü
70	Yağmur sensörü
71	Pil sensörü

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Insignia A (2016)

Gösterge tablosundaki sigorta tahsisi (2016)

Numara.	Devre
1	Bilgi-eğlence sistemi, Bilgi ekranı
2	Vücut k10trol ünitesi
3	Vücut k10trol ünitesi
4	Bilgi-eğlence sistemi, Bilgi ekranı
5	Bilgi-eğlence sistemi, Bilgi ekranı
6	çakmak
7	Fiş
8	Vücut k10trol ünitesi
9	Vücut k10trol ünitesi
10	Vücut k10trol ünitesi
11	iç mekan fanı
12	–
13	–
14	Teşhis k10ektörü
15	hava yastığı
16	Merkezi kilit sistemi, bagaj kapısı
17	Klima sistemi
18	Taşıma sigortası
19	Hafıza
20	–
21	Enstrüman
22	Ateşleme
23	Vücut k10trol ünitesi
24	Vücut k10trol ünitesi
25	–
26	Güç çıkışı şarj bölmesi

Elektrikli koltuklar (sigorta № 12 ve № 13) aşırı yük korumasına sahiptir. Soğuduktan s10ra devre kapanacaktır.

Kargo bölmesi

Gövde sigorta kutusu şeması: Opel / Vauxhall Insignia A (2016)

Bagajda sigorta tahsisi (2016)

Numara.	Devre
1	Merkezi kilitleme sistemi, Elektrikli bagaj kapağı
2	Römork modülü
3	–
4	–
5	Römork soketi
6	Isıtmalı direksiy10
7	Seçici katalitik indirgeme sistemi
8	Römork soketi
9	açılır tavan
10	Merkezi kilit sistemi, bagaj kapısı
11	–
12	Seçici katalitik indirgeme sistemi
13	–
14	–
15	Elektrikli bagaj kapağı kilidi
16	Klima sistemi
17	Seçici katalitik indirgeme sistemi
18	Seçici katalitik indirgeme sistemi
19	Yan engel dedektörü
20	Yan engel dedektörü, havalandırmalı ön koltuklar
21	Aktif sönümleme sistemi, Uzun far asistanı, Hız sabitleyici, Trafik sinyali asistanı, Şeritten ayrılma uyarısı, Römork modülü
22	Hırsızlığa karşı alarm sistemi
23	Dört tekerlekten çekiş, hırsızlık alarm sistemi
24	–
25	–
26	–
27	–
28	–
29	Römork modülü, nakliye sigortası
30	Yan engel dedektörü
31	–
32	–
33	–
34	açılır tavan
35	–
36	–
37	–

2017

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Insignia A (2017)

Motor bölmesindeki sigorta yerleşimi (2017)

Numara.	Devre
1	Şanzıman k10trol modülü
2	Motor k10trol modülü
3	–
4	–
5	Ateşleme, şanzıman k10trol modülü, motor k10trol modülü
6	silecek
7	–
8	Yakıt enjeksiy10u, ateşleme sistemi
9	Yakıt enjeksiy10u, ateşleme sistemi
10	Motor k10trol modülü
11	Lambda s10dası
12	Giriş
13	Gaz kelebeği ısıtma sensörü
14	Aydınlatma
15	Arka cam sileceği
16	Vakum pompası, kütle hava akış ölçer, yakıtta su sensörü, DC trafosu
17	Ek arka lambalar (tip B)
18	Adaptif ön aydınlatma
19	Adaptif ön aydınlatma
20	Benzin pompası
21	Arka elektrikli camlar
22	karın kasları
23	Değişken eforlu direksiy10
24	Elektrikli ön camlar
25	Güç prizleri (tip A); Ek arka lambalar (tip B)
26	karın kasları
27	Elektrikli park freni
28	Isıtmalı arka cam
29	Sol elektrikli koltuk
30	Sağ elektrikli koltuk
31	Klima sistemi
32	Beden k10trol modülü
33	Isıtmalı ön koltuklar
34	Sunroof (A tipi); Bagaj kapağı kilidi (tip B)
35	Bilgi-eğlence sistemi (tip A); Bagaj kapağı kilidi (tip B)
36	–
37	Sağ uzun far
38	Sol uzun far
39	–
40	–
41	Vakum pompası
42	Radyatör fanı
43	Akü, DC trafosu (sadece stop-start sistemli araçlarda)
44	Far yıkama sistemi
45	Radyatör fanı
46	Terminal 87, ana röle
47	Lambda s10dası
48	Sis farları
49	Sağ kısa huzme
50	Sol kısa far
51	korna çalmak
52	Ateşleme
53	Ateşleme, havalandırmalı ön koltuklar
54	Ateşleme
55	Elektrikli camlar, katlanır ayna
56	Ön cam yıkayıcı
57	–
58	–
59	Dizel ısıtıcı, emisy10 k10trol sistemi
60	Isıtmalı dikiz aynası
61	Isıtmalı dikiz aynası
62	Isıtmalı direksiy10 simidi (sadece bagaj sigortası olmayan araçlar)
63	Arka cam sensörü
64	Adaptif ön aydınlatma
65	Yardımcı pompa (sadece dur-kalk sistemli araçlarda)
66	Arka cam yıkama sistemi
67	Yakıt sistemi k10trol modülü
68	–
69	Pil sensörü
70	Yağmur sensörü
71	Pil sensörü

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Insignia A (2017)

Gösterge tablosundaki sigorta tahsisi (2017)

Numara.	Devre
1	Bilgi-eğlence sistemi / Bilgi ekranı / Hırsızlığa karşı alarm sistemi
2	Vücut k10trol ünitesi
3	Vücut k10trol ünitesi
4	Bilgi-eğlence sistemi, Bilgi ekranı
5	Bilgi-eğlence sistemi, Bilgi ekranı
6	çakmak
7	Fiş
8	Vücut k10trol ünitesi
9	Vücut k10trol ünitesi
10	Vücut k10trol ünitesi
11	iç mekan fanı
12	–
13	–
14	Teşhis k10ektörü
15	hava yastığı
16	Merkezi kilit sistemi, bagaj kapısı
17	Klima sistemi
18	Taşıma sigortası
19	Hafıza
20	–
21	Enstrüman
22	Ateşleme / Merkezi kilit sistemi / Elektr10ik anahtar sistemi
23	Vücut k10trol ünitesi
24	Vücut k10trol ünitesi
25	Direksiy10
26	Güç çıkışı şarj bölmesi

Elektrikli koltuklar (sigorta № 12 ve № 13) aşırı yük korumasına sahiptir. Soğuduktan s10ra devre kapanacaktır.

Kargo bölmesi

Gövde sigorta kutusu şeması: Opel / Vauxhall Insignia A (2017)

Bagajda sigorta tahsisi (2017)

Numara.	Devre
1	Merkezi kilit / Elektr10ik anahtar sistemi
2	Römork modülü (tip A); Bilgi-eğlence sistemi (tip B)
3	–
4	–
5	Römork soketi
6	Isıtmalı direksiy10 simidi (sadece bagajda sigorta kutusu olan araçlar)
7	Seçici katalitik indirgeme sistemi
8	Römork soketi
9	açılır tavan
10	Merkezi kilitleme / bagaj kapağı (tip A) Sunroof (tip B)
11	–
12	Seçici katalitik indirgeme sistemi
13	–
14	–
15	Elektrikli bagaj kapağı kilidi
16	Klima sistemi
17	Seçici katalitik indirgeme sistemi
18	Seçici katalitik indirgeme sistemi
19	Yan engel dedektörü
20	Yan engel dedektörü / Havalandırmalı ön koltuklar
21	Aktif amortisör sistemi / Hız sabitleyici / Trafik sinyal asistanı / Şeritten ayrılma uyarı sistemi / Römork modülü
22	–
23	Dört tekerlekten çekiş / Hırsızlığa karşı alarm sistemi
24	–
25	–
26	–
27	–
28	–
29	Römork modülü / Taşıma sigortası (tip A)
30	Yan engel dedektörü
31	–
32	–
33	–
34	açılır tavan
35	–
36	–
37	–

0 0 votes

Puanlama

Subscribe

1 Yorum

Eskiler

En Yeniler Beğenilenler

Inline Feedbacks

View all comments

Bekir

3 yıl önce

2009’un sigorta şeması yok mu

0

Yanıtla

1

0

Would love your thoughts, please comment.x

()
