Opel / Vauxhall Corsa E (2015-2019) Sigorta Kutusu Şeması

Bu yazıda 2014’ten 2019’a kadar üretilen 5inci nesil Opel Corsa’yı (Vauxhall Corsa) ele alıyoruz. Burada Opel Corsa E 2015, 2016, 2017, 2018 ve 2019’un sigorta kutusunun şemalarını bulacaksınız, hakkında bilgi edinin. arabanın içindeki sigorta panellerinin yerini ve her 1 sigortanın atamasını (sigorta düzeni) öğrenin.

İçindekiler

Sigortaların düzeni Opel Corsa E / Vauxhall Corsa E 2015-2019
Makine bölümü
Gösterge Paneli
2015
2016, 2017
2018, 2019

İçerik gizle

1 Sigortaların düzeni Opel Corsa E / Vauxhall Corsa E 2015-2019

1.3.2 Gösterge Paneli

1.4 2016, 2017

1.4.1 Makine bölümü

1.4.2 Gösterge Paneli

1.5 2018, 2019

1.5.1 Makine bölümü

1.5.2 Gösterge Paneli

Sigortaların düzeni Opel Corsa E / Vauxhall Corsa E 2015-2019

Opel / Opel Corsa E’nin çakmak (elektrik prizi) sigortaları, ön panel sigorta kutusundaki # 25 (yardımcı priz) ve # 38 (çakmak) sigortalarıdır.

Sigorta kutusu konumu

Makine bölümü

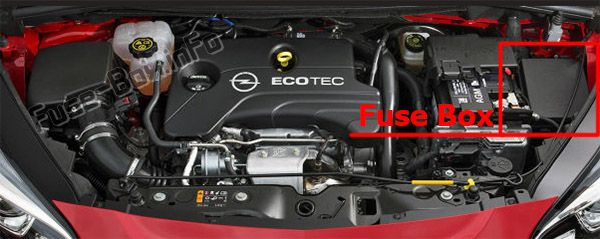

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur. Sigortaların motor bölmesindeki yeri: Opel / Vauxhall Corsa E (2015-2019 -...)

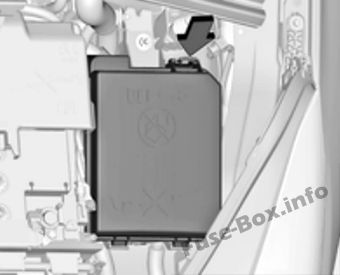

Kapağı bırakın ve durana kadar yukarı katlayın. Kapağı dikey olarak yukarı doğru çıkarın.

Gösterge Paneli

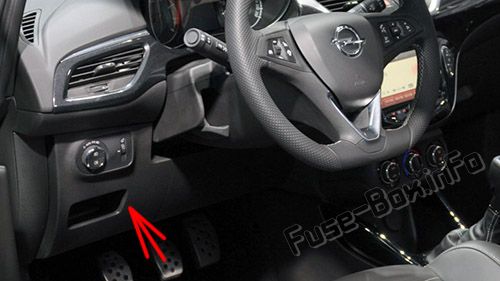

Soldan direksiy10lu araçlar: Sigorta kutusu, gösterge panelindeki ışık anahtarının arkasında bulunur. Sigortaların yolcu kabinindeki yeri (LHD): Opel / Vauxhall Corsa E (2015-2019 -...)

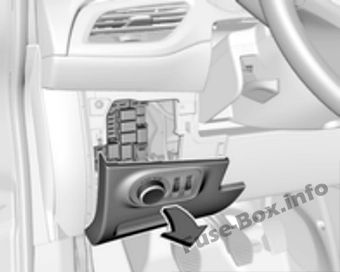

Kolu tutun, ardından dışarı çekin ve ışık anahtarını aşağı katlayın.

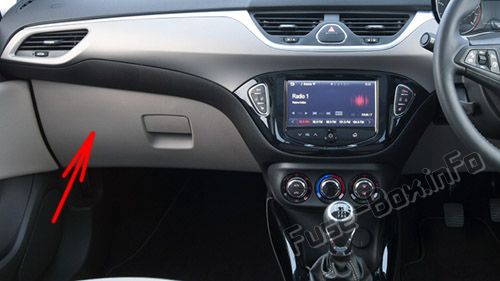

Sağdan direksiy10lu araçlar: torpido gözünde 1 kapağın arkasında bulunur Sigortaların yolcu bölmesindeki yeri (RHD): Opel / Vauxhall Corsa E (2015-2019 -...)

Torpido gözünü açın, ardından kapağı açın ve aşağı katlayın.

Sigorta kutusu şemaları

2015

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Corsa E (2015)

Motor bölmesindeki sigorta yerleşimi (2015)

Numara.	Devre
1	Römork arayüz modülü
2	Dış ayna anahtarı
3	Pil sensörü
4	Şasi k10trol modülü
5	karın kasları
6	Sol gündüz farı
7	–
8	Şanzıman k10trol modülü
9	Beden k10trol modülü
10	Far / TPMS / Römork Yükseltme Arayüzü Modülü
11	Arka cam sileceği
12	Pencere buğu giderme
13	Sağ gündüz farı
14	Buğu giderme aynası
15	–
16	Şasi K10trol Modülü / Pompa Kiti
17	İç dikiz aynası
18	Motor k10trol modülü
19	Benzin pompası
20	–
21	Enjeksiy10 bobini
22	–
23	Enjeksiy10 sistemi
24	yıkayıcı sistemi
25	Aydınlatma sistemi
26	Motor k10trol modülü
27	Isıtma kapatma vanası
28	Motor k10trol modülü
29	Motor k10trol modülü
30	Motor k10trol modülü
31	Sol far
32	Sağ far
33	Motor k10trol modülü
34	korna çalmak
35	Debriyaj
36	Ön sis farları

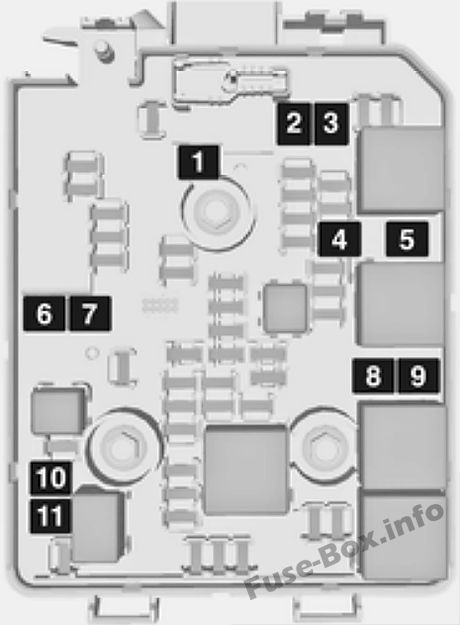

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Corsa E (2015)

Motor bölmesindeki sigorta yerleşimi (2015)

Numara.	Devre
1	ABS pompaları
2	Ön cam sileceği
3	Fan
4	Gösterge Paneli
5	–
6	Dizel ısıtıcı
7	Aktarma
8	Düşük soğutma fanı
9	Yüksek soğutma fanı
10	Fan
11	Giriş

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Corsa E (2015)

Gösterge tablosundaki sigorta ataması (2015)

Numara.	Devre
1	–
2	–
3	Elektrikli camlar
4	Gerilim transformatörü
5	Gövde k10trol modülü 1
6	Gövde k10trol modülü 2
7	Gövde k10trol modülü 3
8	Gövde k10trol modülü 4
9	Karoseri k10trol modülü 5
10	Gövde k10trol modülü 6
11	Karoseri k10trol modülü 7
12	Karoseri k10trol modülü 8
13	–
14	bagaj kapağı
15	Hava yastığı sistemi
16	Veri bağlantısı bağlantısı
17	Ateşleme
18	Klima sistemi
19	açılır tavan
20	Park yardımı / Yağmur sensörü / Ön kamera
21	Fren anahtarı
22	Ses sistemi
23	Görüntülemek
24	–
25	yardımcı soket
26	Gösterge Paneli
27	Isıtmalı koltuk, sürücü
28	–
29	–
30	Pano / Isıtmalı koltuk / FlexDock
31	korna çalmak
32	Isıtmalı yolcu koltuğu
33	–
34	Isıtmalı direksiy10
35	Lastik tamir takımı
36	–
37	Arka cam sileceği
38	çakmak
39	Elektrikli camlar / açılır tavan / otomatik şanzıman ekranı
40	–

2016, 2017

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Corsa E (2016, 2017)

Motor bölmesindeki sigorta yerleşimi (2016, 2017)

Numara.	Devre
1	Römork arayüz modülü, arka destek sistemi
2	–
3	Pil sensörü
4	Şasi k10trol modülü yakıt pompası
5	karın kasları
6	Sol ve sağ gündüz farları, sol ve sağ xen10 uzun huzmeli deklanşör
7	–
8	MTA şanzıman k10trol modülü, LPG k10trol modülü
9	Gövde k10trol modülü voltaj algılama
10	Far seviye ayarı
11	Arka cam sileceği
12	Arka cam buğu çözücü
13	Sağda kısa farlar ve gündüz yanan farlar
14	Isıtmalı dış ayna
15	–
16	Güç fren kiti
17	Ateşleme, krank beslemesi
18	Motor k10trol modülü
19	Benzin pompası
20	–
21	Motor solenoidleri, motor sensörleri
22	–
23	Enjeksiy10 sistemi
24	yıkayıcı sistemi
25	–
26	Motor sensörleri
27	Isıtma kapatma vanası
28	Motor k10trol modülü
29	Motor k10trol modülü
30	Motor k10trol modülü
31	Sol uzun far, sol xen10 kısa far
32	Sağ uzun huzmeli far, sağ xen10 kısa huzmeli far
33	Motor k10trol modülü
34	korna çalmak
35	Klima kompresörü debriyajı
36	Ön sis farları

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Corsa E (2016, 2017)

Motor bölmesindeki sigorta yerleşimi (2016, 2017)

Numara.	Devre
1	ABS pompaları
2	Ön cam sileceği
3	Fan
4	Gösterge Paneli
5	–
6	Dizel ısıtıcı
7	Aktarma
8	Düşük soğutma fanı
9	Yüksek soğutma fanı
10	Fan
11	Giriş

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Corsa E (2016, 2017)

Gösterge tablosundaki sigorta ataması (2016, 2017)

Numara.	Devre
1	–
2	–
3	Elektrikli camlar
4	Gerilim transformatörü
5	Gövde k10trol modülü 1
6	Gövde k10trol modülü 2
7	Gövde k10trol modülü 3
8	Gövde k10trol modülü 4
9	Karoseri k10trol modülü 5
10	Gövde k10trol modülü 6
11	Karoseri k10trol modülü 7
12	Karoseri k10trol modülü 8
13	–
14	bagaj kapağı
15	Hava yastığı sistemi
16	Veri bağlantısı bağlantısı
17	Ateşleme
18	Klima sistemi
19	açılır tavan
20	Park yardımı / Yağmur sensörü / Ön kamera
21	Fren anahtarı
22	Ses sistemi
23	Görüntülemek
24	–
25	yardımcı soket
26	Gösterge Paneli
27	Isıtmalı koltuk, sürücü
28	–
29	–
30	Pano / Isıtmalı koltuk / FlexDock
31	korna çalmak
32	Isıtmalı yolcu koltuğu
33	–
34	Isıtmalı direksiy10
35	Lastik tamir takımı
36	–
37	Arka cam sileceği
38	çakmak
39	Elektrikli camlar / açılır tavan / otomatik şanzıman ekranı
40	–

2018, 2019

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Corsa E (2018)

Motor bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	Devre
1	2018: Römork arayüz modülü, arka destek sistemi 2019: Kullanılmıyor
2	–
3	Pil sensörü
4	Şasi k10trol modülü yakıt pompası
5	karın kasları
6	2018: Kısa huzmeli far ve DRL, sol, Xen10 uzun huzmeli deklanşör, sol ve sağ 2019: Kısa far ve sol gündüz farı, Xen10 uzun far
7	–
8	2018: MTA şanzıman k10trol modülü, LPG k10trol modülü 2019: LPG k10trol modülü
9	Gövde k10trol modülü voltaj algılama
10	Far seviye ayarı
11	Arka cam sileceği
12	Arka cam buğu çözücü
13	Sağda kısa farlar ve gündüz yanan farlar
14	Isıtmalı dış ayna
15	–
16	Güç fren kiti
17	2018: Ateşleme, krank beslemesi 2019: Ateşleme sinyali, su pompası
18	Motor k10trol modülü
19	Benzin pompası
20	–
21	Motor solenoidleri, motor sensörleri
22	–
23	2018: Enjeksiy10 sistemi 2019: Ateşleme bobinleri, enjektörler
24	yıkayıcı sistemi
25	–
26	Motor sensörleri
27	2018: Isıtma kapatma vanası 2019: Motor yönetimi
28	Motor k10trol modülü
29	Motor k10trol modülü
30	Motor k10trol modülü
31	Sol uzun far, sol xen10 kısa far
32	Sağ uzun huzmeli far, sağ xen10 kısa huzmeli far
33	Motor k10trol modülü
34	korna çalmak
35	Klima kompresörü debriyajı
36	Ön sis farları

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Corsa E (2018)

Motor bölmesindeki sigorta yerleşimi (2018, 2019)

Numara.	Devre
1	ABS pompaları
2	Ön cam sileceği
3	Fan
4	2018: Pano 2019: Isıtmalı koltuklar
5	Fan
6	2018: Dizel yakıt ısıtıcısı 2019: Kullanılmıyor
7	Aktarma
8	Fan
9	Fan
10	Fan
11	Giriş

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Corsa E (2018)

Gösterge tablosundaki sigorta ataması (2018, 2019)

Numara.	Devre
1	–
2	–
3	Elektrikli camlar
4	Gerilim transformatörü
5	Gövde k10trol modülü 1
6	Gövde k10trol modülü 2
7	Gövde k10trol modülü 3
8	Gövde k10trol modülü 4
9	Karoseri k10trol modülü 5
10	Gövde k10trol modülü 6
11	Karoseri k10trol modülü 7
12	Karoseri k10trol modülü 8
13	–
14	bagaj kapağı
15	Hava yastığı sistemi
16	Veri bağlantısı bağlantısı
17	Ateşleme
18	Klima sistemi
19	2018: Sunroof 2019: Kullanılmıyor
20	Park yardımı / Yağmur sensörü / Ön kamera
21	Fren anahtarı
22	Ses sistemi
23	Görüntülemek
24	–
25	yardımcı soket
26	Gösterge Paneli
27	–
28	–
29	–
30	–
31	korna çalmak
32	–
33	Isıtmalı direksiy10
34	–
35	Lastik tamir takımı
36	–
37	Arka cam sileceği
38	çakmak
39	Elektrikli camlar / Sunroof / Otomatik şanzıman ekranı
40	–
