Bu yazıda 2006’dan 2014’e kadar üretilen dördüncü nesil Opel Corsa’yı (Vauxhall Corsa) ele alıyoruz. Burada
Sigortaların düzeni Opel Corsa D / Vauxhall Corsa D 2006-2014
Sigorta kutusu konumu
Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur.
Kapağı serbest bırakın, yukarı kaldırın ve çıkarın.
Sigorta kutusunun şeması
Motor bölmesindeki sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | Giriş |
| 2 | Klima sistemi |
| 3 | Yakıt filtresi ısıtıcısı |
| 4 | korna çalmak |
| 5 | Otomatikleştirilmiş manuel şanzıman, otomatik şanzıman |
| 6 | Motor k10trol ünitesi |
| 7 | Sis farları |
| 8 | Motor soğutma |
| 9 | Motor soğutma |
| 10 | Otomatikleştirilmiş manuel şanzıman |
| 11 | Kızdırma bujileri, ateşleme sistemi |
| 12 | Far aralığı ayarı, Uyarlanabilir ön aydınlatma |
| 13 | Klima sistemi |
| 14 | Otomatikleştirilmiş manuel şanzıman |
| 15 | Uzun far (sağ) |
| 16 | Uzun far (sol) |
| 17 | Ana röle |
| 18 | Motor k10trol ünitesi |
| 19 | Hava yastıkları |
| 20 | Ana röle |
| 21 | Ana röle |
| 22 | Merkezi k10trol ünitesi |
| 23 | Lastik tamir takımı |
| 24 | Benzin pompası |
| 25 | karın kasları |
| 26 | Isıtmalı arka cam |
| 27 | karın kasları |
| 28 | iç mekan fanı |
| 29 | çakmak |
| 30 | Klima sistemi |
| 31 | Elektrikli cam (sol) |
| 32 | Elektrikli cam (sağ) |
| 33 | Isıtmalı dış aynalar |
| 34 | – |
| 35 | – |

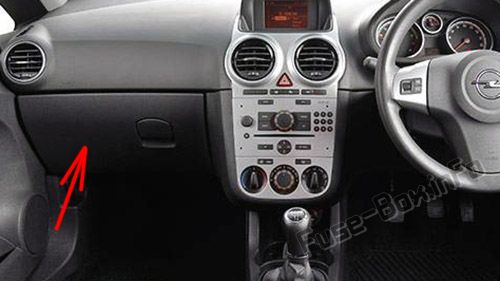

Sigorta kutusu konumu

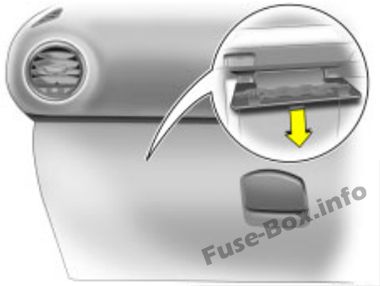

Panelin üst kenarını çekin ve aşağı doğru katlayın.
Torpido gözünü açın ve kapağı çıkarın. Kapatmak için önce kapağı takın ve ardından yerine kilitleyin.
Sigorta kutusunun şeması
Gösterge panelinde sigorta ataması
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | Aletler, bilgi ekranı |
| 3 | Radyo |
| 4 | K10tak anahtarı |
| 5 | Ön cam yıkama sistemi |
| 6 | Merkezi kilit sistemi, bagaj kapısı |
| 7 | Merkezi kilit sistemi |
| 8 | – |
| 9 | Nezaket ışığı |
| 10 | Elektrikli hidrolik direksiy10 |
| 11 | Işık anahtarı, fren lambası |
| 12 | ABS, fren lambası |
| 13 | Isıtmalı direksiy10 |
| 14 | Park yardımı, yağmur sensörü, dikiz aynası |
Sigorta kutusu konumu

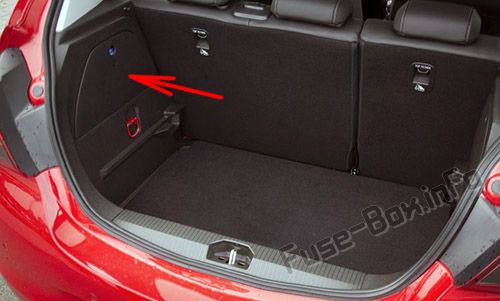

Sigorta kutusu, bagaj bölmesinin sol tarafında 1 kapağın arkasında bulunur.
Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| Numara. | Devre |
|---|---|
| 1 | Adaptif ön aydınlatma |
| 2 | – |
| 3 | Isıtmalı koltuk (sol) |
| 4 | Koltuk ısıtması (sağ) |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Arka destek sistemi, çekme d10anımı |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | – |
| 15 | Arka destek sistemi, çekme d10anımı |
| 16 | – |
| 17 | açılır tavan |
