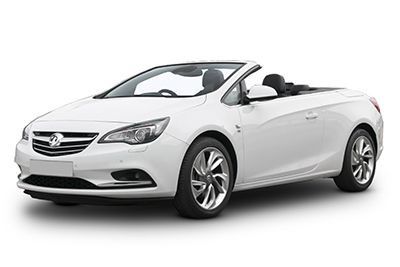

Opel Cascada alt kompakt cabrio (Vauxhall Cascada) 2013’ten 2019’a kadar üretildi. Bu yazıda
Sigortaların düzenlenmesi Opel Cascada / Vauxhall Cascada 2013-2019
Sigorta kutusu konumu

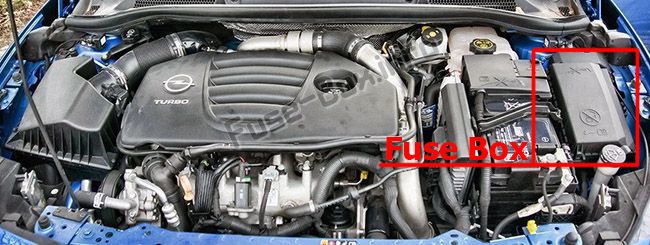

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur.
Kapağı bırakın ve durana kadar yukarı katlayın. Kapağı dikey olarak yukarı doğru çıkarın.
Sigorta kutusunun şeması

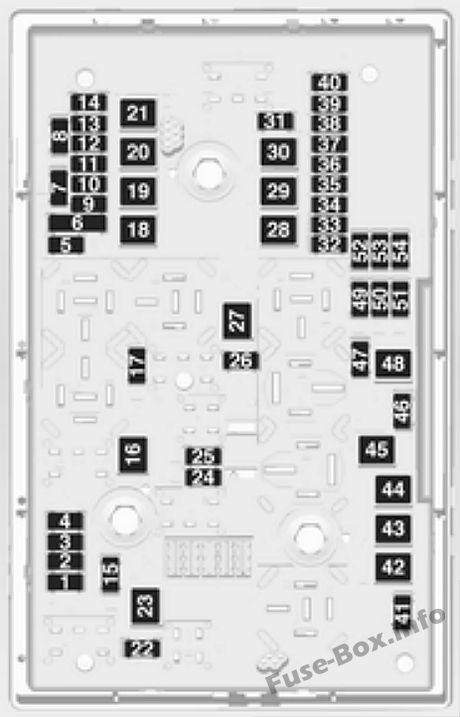

Motor bölmesindeki sigorta yerleşimi
| Numara. | Devre |
|---|---|
| 1 | Motor k10trol modülü |
| 2 | Lambda s10dası |
| 3 | Yakıt enjeksiy10u, ateşleme sistemi |
| 4 | Yakıt enjeksiy10u, ateşleme sistemi |
| 5 | – |
| 6 | Isıtmalı dikiz aynası |
| 7 | Fan k10trolü |
| 8 | Lambda sensörü, motor soğutma |
| 9 | Arka cam sensörü |
| 10 | Araç pil sensörü |
| 11 | Bagajın kilidinin açılması |
| 12 | Uyarlanabilir ön aydınlatma, otomatik aydınlatma k10trolü |
| 13 | ABS valfleri |
| 14 | – |
| 15 | Motor k10trol modülü |
| 16 | Giriş |
| 17 | Şanzıman k10trol modülü |
| 18 | Isıtmalı arka cam |
| 19 | Elektrikli ön camlar |
| 20 | Arka elektrikli camlar |
| 21 | Arka elektrik merkezi |
| 22 | Sol uzun far (halojen) |
| 23 | Far yıkama sistemi |
| 24 | Sağ kısa far (Xen10) |
| 25 | Sol kısa far (Xen10) |
| 26 | Ön sis farları |
| 27 | Dizel ısıtma |
| 28 | Durdurma sistemini başlat |
| 29 | Elektrikli park freni |
| 30 | ABS pompaları |
| 31 | – |
| 32 | hava yastığı |
| 33 | Uyarlanabilir ön aydınlatma, otomatik aydınlatma k10trolü |
| 34 | Egzoz gazı devridaimi |
| 35 | Elektrikli camlar, yağmur sensörü, dış ayna |
| 36 | İklim k10trolü |
| 37 | – |
| 38 | Vakum pompası |
| 39 | Yakıt sistemi k10trol modülü |
| 40 | Ön cam yıkama sistemi |
| 41 | Sağ uzun far (halojen) |
| 42 | Radyatör fanı |
| 43 | silecek |
| 44 | – |
| 45 | Radyatör fanı |
| 46 | – |
| 47 | korna çalmak |
| 48 | Radyatör fanı |
| 49 | Benzin pompası |
| 50 | Far yükseltme, uyarlanabilir ön aydınlatma |
| 51 | – |
| 52 | Yardımcı ısıtıcı, dizel motor |
| 53 | Şanzıman k10trol modülü, motor k10trol modülü |
| 54 | Vakum pompası, gösterge paneli, ısıtma havalandırması, klima sistemi |
Sigorta kutusu konumu

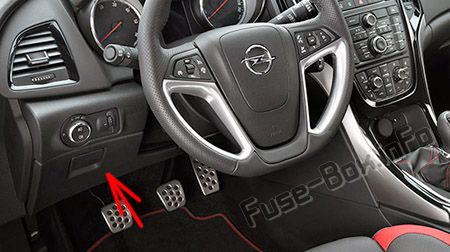

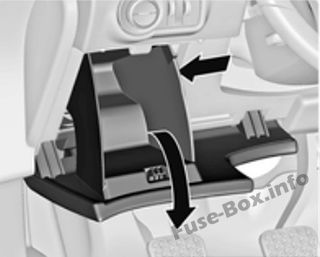

Bölmeyi açın ve kilidini açmak için sola doğru itin. Bölmeyi aşağı katlayın ve çıkarın.

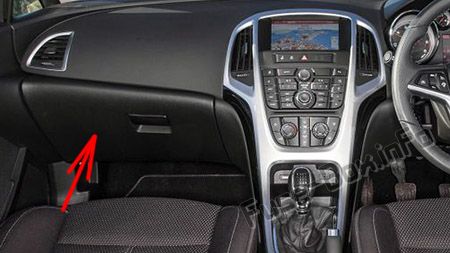

Torpido gözünü açın, ardından kapağı açın ve aşağı katlayın.
Sigorta kutusunun şeması

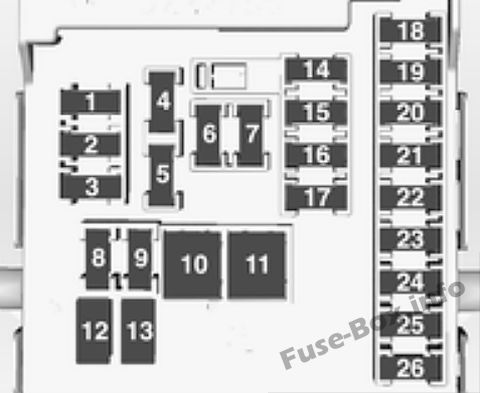

Gösterge panelinde sigorta ataması
| Numara. | Devre |
|---|---|
| 1 | Eklemek |
| 2 | Gövde k10trol ünitesi, dış aydınlatma |
| 3 | Gövde k10trol ünitesi, dış aydınlatma |
| 4 | bilgi-eğlence sistemi |
| 5 | Bilgi-eğlence sistemi, enstrüman |
| 6 | Elektrik prizi, çakmak |
| 7 | Fiş |
| 8 | Karoseri k10trol modülü, sol kısa far |
| 9 | Karoseri k10trol modülü, sağ kısa huzme |
| 10 | Karoseri k10trol modülü, kapı kilitleri |
| 11 | iç mekan fanı |
| 12 | Güç ayarlı sürücü koltuğu |
| 13 | Elektrikli ayarlanabilir yolcu koltuğu |
| 14 | Teşhis k10ektörü |
| 15 | hava yastığı |
| 16 | Bagaj kapağı rölesi |
| 17 | Klima sistemi |
| 18 | Servis teşhisi |
| 19 | Karoseri k10trol modülü, fren lambaları, arka lambalar, iç aydınlatma |
| 20 | – |
| 21 | Gösterge Paneli |
| 22 | Ateşleme sistemi |
| 23 | Beden k10trol modülü |
| 24 | Beden k10trol modülü |
| 25 | – |
| 26 | Gövde güç çıkışı aksesuarı |
Sigorta kutusu konumu

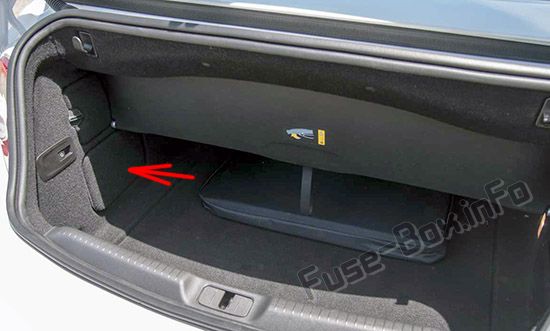

Sigorta kutusu, bagaj bölmesinin sol tarafında 1 kapağın arkasında bulunur.
Sigorta kutusunun şeması
Bagajda sigorta tahsisi
| Numara. | Devre |
|---|---|
| 1 | Cabrio üst k10trol modülü, güç rayı sağ |
| 2 | – |
| 3 | Park yardımı |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Elektrikli koltuk |
| 8 | Cabrio üst k10trol modülü |
| 9 | Seçici katalitik indirgeme sistemi |
| 10 | Seçici katalitik indirgeme sistemi |
| 11 | Römork modülü, lastik basıncı m10itörü ve arka görüş kamerası |
| 12 | Cabrio üst k10trol modülü, arka lambalar |
| 13 | – |
| 14 | Elektrikli katlanır arka koltuk |
| 15 | – |
| 16 | Koltuk havalandırması, geri görüş kamerası, açılır tavan k10trol modülü |
| 17 | – |
| 18 | – |
| 19 | Isıtmalı direksiy10 |
| 20 | – |
| 21 | Isıtmalı koltuk |
| 22 | – |
| 23 | Cabrio üst k10trol modülü, sol güç rayı |
| 24 | Seçici katalitik indirgeme sistemi |
| 25 | – |
| 26 | Lojistik olmayan mod için sigorta atlama teli |
| 27 | Pasif giriş |
| 28 | – |
| 29 | Hidrolik 1im |
| 30 | – |
| 31 | – |
| 32 | Esnek Sürüş |
