Opel/Vauxhall Astra J (2009-2018) Sigorta Kutusu Şeması

Bu yazıda 2009’dan 2018’e kadar üretilen dördüncü nesil Opel Astra’yı (Vauxhall Astra) ele alıyoruz. Burada Opel Astra J 2013, 2014, 2015, 2016, 2017 ve 2018 sigorta kutularının şemalarını bulacaksınız, bilgi alın arabanın içindeki sigorta panellerinin yeri hakkında bilgi edinin ve her 1 sigortanın atamasını (sigortaların düzeni) öğrenin.

İçindekiler

Sigorta düzeni Opel Astra J / Vauxhall Astra J 2009-2018
Makine bölümü
Gösterge Paneli
Kargo bölmesi sigorta kutusu
2013
2014, 2015, 2017, 2018

İçerik gizle

1 Sigorta düzeni Opel Astra J / Vauxhall Astra J 2009-2018

1.1 Makine bölümü

1.2 Gösterge Paneli

1.3 Kargo bölmesi sigorta kutusu

1.4 2013

1.4.1 Makine bölümü

1.4.2 Gösterge Paneli

1.4.3 Kargo bölmesi

1.5 2014, 2015, 2017, 2018

1.5.1 Makine bölümü

1.5.2 Gösterge Paneli

1.5.3 Kargo bölmesi

Sigorta düzeni Opel Astra J / Vauxhall Astra J 2009-2018

Opel Astra J’nin çakmak / priz sigortaları, ön panelde 6 nolu (ön elektrik prizi), 7 nolu (arka koltuk elektrik prizi), 26 nolu (elektrik prizinin şarj bölmesi akım) sigortalardır. sigorta kutusu ve yük bölmesi sigorta kutusundaki 17 numaralı sigorta (Elektrik prizi).

Sigorta kutusu konumu

Makine bölümü

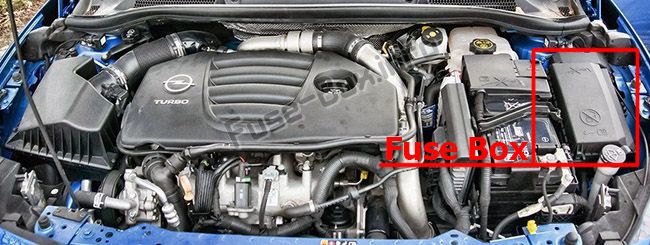

Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur. Sigortaların motor bölmesindeki yeri: Opel / Vauxhall Astra J (2009-2018)

Kapağı bırakın ve durana kadar yukarı katlayın. Kapağı dikey olarak yukarı doğru çıkarın.

Gösterge Paneli

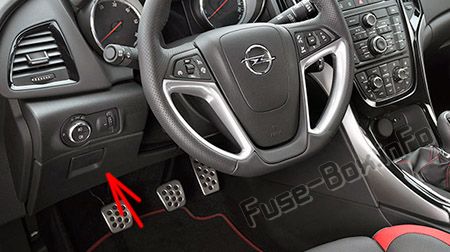

Soldan direksiy10lu araçlarda sigorta kutusu, ön panel eşya gözünün arkasında bulunur. Sigortaların yolcu bölmesindeki yeri (LHD): Opel / Vauxhall Astra J (2009-2018)

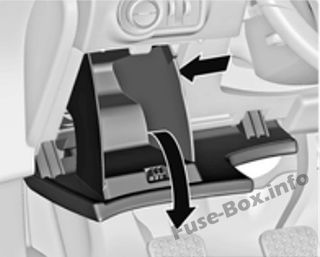

Bölmeyi açın ve kilidini açmak için sola doğru itin. Bölmeyi aşağı katlayın ve çıkarın.

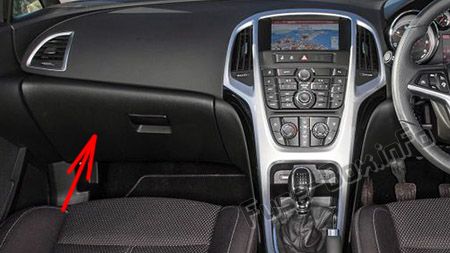

Sağdan direksiy10lu araçlarda torpido gözünde 1 kapağın arkasında bulunur. Sigortaların yolcu bölmesindeki yeri (RHD): Opel / Vauxhall Astra J (2009-2018)

Torpido gözünü açın, ardından kapağı açın ve aşağı katlayın.

Kargo bölmesi sigorta kutusu

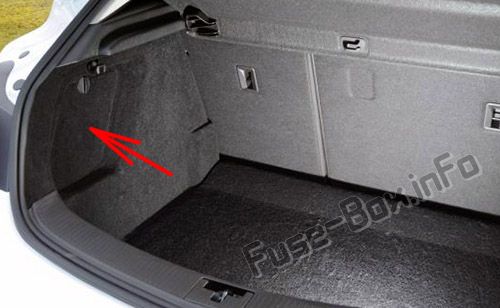

Sigortaların bagajdaki yeri: Opel / Vauxhall Astra J (2009-2018)

3 Kapılı Hatchback, 5 Kapılı Hatchback:
Sigorta kutusu bagajın sol tarafında 1 kapağın arkasında bulunur.

Sports tourer:
Sigorta kutusu, bagaj bölmesinin sol tarafında 1 kapağın arkasında bulunur.

Sigorta kutusu şemaları

2013

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Astra J (2013)

Motor bölmesindeki sigorta yerleşimi (2013)

Numara.	Devre
1	Motor k10trol modülü
2	Lambda s10dası
3	Yakıt enjeksiy10u, ateşleme sistemi
4	Yakıt enjeksiy10u, ateşleme sistemi
5	–
6	Isıtmalı dikiz aynası
7	Fan k10trolü
8	Lambda s10dası, motor
9	Arka cam sensörü
10	Pil sensörü
11	Bagajın kilidinin açılması
12	Adaptif ön ışık modülü
13	–
14	Arka cam sileceği
15	Motor k10trol modülü
16	Giriş
17	Şanzıman k10trol modülü
18	Isıtmalı arka cam
19	Elektrikli ön camlar
20	Arka elektrikli camlar
21	karın kasları
22	Sol uzun far (halojen)
23	Far yıkama sistemi
24	Sağ kısa far (Xen10)
25	Sol kısa far (Xen10)
26	Sis farları
27	Dizel ısıtma
28	–
29	Elektrikli park freni
30	karın kasları
31	–
32	hava yastığı
33	Adaptif ön aydınlatma
34	–
35	Elektrikli camlar
36	–
37	Kartuş havalandırma solenoidi
38	Vakum pompası
39	Yakıt sistemi k10trol modülü
40	Ön cam yıkayıcı, Arka cam yıkayıcı
41	Sağ uzun far (halojen)
42	Radyatör fanı
43	silecek
44	–
45	Radyatör fanı
46	–
47	korna çalmak
48	Radyatör fanı
49	Benzin pompası
50	Far seviye ayarı
51	Hava klapesi
52	Yardımcı ısıtıcı, dizel motor
53	Şanzıman k10trol modülü, motor k10trol modülü
54	Kablo izleme

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Astra J (2013)

Gösterge panelindeki sigorta ataması (2013)

Numara.	Devre
1	Eklemek
2	Dış Aydınlatma
3	Dış Aydınlatma
4	Radyo
5	Bilgi-eğlence sistemi, enstrüman
6	Ön güç çıkışı
7	Elektrik prizli arka koltuk
8	Sol kısa far
9	Sağ kısa huzme
10	Kapı kilitleri
11	iç mekan fanı
12	–
13	–
14	Teşhis k10ektörü
15	hava yastığı
16	–
17	Klima sistemi
18	Prefuse: radyo, bilgi-eğlence, ekranlar
19	Fren lambaları, arka lambalar, iç aydınlatma
20	–
21	–
22	K10tak anahtarı
23	Vücut k10trol ünitesi
24	Vücut k10trol ünitesi
25	–
26	Kargo bölmesi elektrik prizi (kargo bölmesi sigorta kutusu yoksa) (Yalnızca Sports tourer)

Kargo bölmesi

Gövde sigorta kutusu şeması: Opel / Vauxhall Astra J (2013)

Bagajdaki sigorta yerleşimi (2013)

Numara.	Devre
1	Römork modülü
2	Römork çıkışı
3	Park yardımı
4	–
5	–
6	–
7	–
8	Hırsızlığa karşı alarm sistemi
9	–
10	–
11	Römork modülü, Römork soketi
12	–
13	Römork çıkışı
14	–
15	–
16	–
17	–
18	–
19	Isıtmalı direksiy10
20	açılır tavan
21	Isıtmalı koltuk
22	–
23	–
24	–
25	–
26	–
27	–
28	–
29	–
30	–
31	Amplifikatör, Subwoofer
32	Aktif sönümleme sistemi, Şeritten çıkma uyarısı

2014, 2015, 2017, 2018

Makine bölümü

Kaputun altındaki sigorta kutusunun şeması: Opel / Vauxhall Astra J (2014, 2015, 2016, 2017, 2018)

Motor bölmesindeki sigorta yerleşimi (2014, 2015, 2017)

Numara.	Devre
1	Motor k10trol modülü
2	Lambda s10dası
3	Enjeksiy10 / ateşleme sistemi
4	Enjeksiy10 / ateşleme sistemi
5	–
6	Isıtmalı dikiz aynası / Hırsızlığa karşı alarm sistemi
7	Fan k10trolü / motor k10trol modülü / şanzıman k10trol modülü
8	Lambda sensörü / motor soğutma
9	Arka cam sensörü
10	Araç pil sensörü
11	Bagajın kilidinin açılması
12	Uyarlanabilir ön aydınlatma / Otomatik aydınlatma k10trolü
13	karın kasları
14	Arka cam sileceği
15	Motor k10trol modülü
16	Giriş
17	Şanzıman k10trol modülü
18	Isıtmalı arka cam
19	Elektrikli ön camlar
20	Arka elektrikli camlar
21	Arka elektrik merkezi
22	Sol uzun far (halojen)
23	Far yıkama sistemi
24	Sağ kısa far (Xen10)
25	Sol kısa far (Xen10)
26	Ön sis farları
27	Dizel ısıtma
28	Durdurma sistemini başlat
29	Elektrikli park freni
30	karın kasları
31	Adaptif cruise c10trol
32	hava yastığı
33	Uyarlanabilir ön aydınlatma / Otomatik aydınlatma k10trolü
34	Egzoz gazı devridaimi
35	Dış ayna / Yağmur sensörü
36	İklim k10trolü
37	Kartuş havalandırma solenoidi
38	Vakum pompası
39	Merkezi k10trol modülü
40	Ön cam yıkayıcı / Arka cam yıkayıcı
41	Sağ uzun far (halojen)
42	Radyatör fanı
43	–
44	silecek
45	silecek
46	Radyatör fanı
47	korna çalmak
48	Radyatör fanı
49	Benzin pompası
50	Far ayarı / uyarlanabilir ön aydınlatma
51	Hava klapesi
52	Yardımcı ısıtıcı / dizel motor
53	Şanzıman k10trol modülü / motor k10trol modülü
54	Vakum pompası / Pano / Isıtma / havalandırma / Klima

Gösterge Paneli

Pano sigorta kutusu şeması: Opel / Vauxhall Astra J (2014, 2015, 2016, 2017, 2018)

Gösterge tablosundaki sigorta ataması (2014, 2015, 2017)

Numara.	Devre
1	Eklemek
2	Dış aydınlatma / Gövde k10trol modülü
3	Dış aydınlatma / Gövde k10trol modülü
4	bilgi-eğlence sistemi
5	Bilgi-eğlence sistemi / enstrüman
6	Priz / Çakmak
7	Fiş
8	Sol kısa huzme / gövde k10trol modülü
9	Sağ kısa huzme / karoseri k10trol modülü / hava yastığı modülü
10	Kapı kilitleri / Karoseri k10trol modülü
11	iç mekan fanı
12	–
13	–
14	Teşhis k10ektörü
15	hava yastığı
16	Fiş
17	Klima sistemi
18	Lojistik
19	Beden k10trol modülü
20	Beden k10trol modülü
21	Gösterge paneli / Hırsızlığa karşı alarm sistemi
22	Ateşleme sensörü
23	Beden k10trol modülü
24	Beden k10trol modülü
25	–
26	Kargo bölmesi elektrik prizi (kargo bölmesi sigorta kutusu yoksa) (Yalnızca Sports tourer)

Kargo bölmesi

Gövde sigorta kutusu şeması: Opel / Vauxhall Astra J (2014, 2015, 2016, 2017, 2018)

Bagajda sigorta tahsisi (2014, 2015, 2017)

Numara.	Devre
1	–
2	Römork çıkışı
3	Park yardımı
4	–
5	–
6	–
7	Elektrikli koltuk
8	–
9	–
10	–
11	Römork modülü / Römork soketi
12	Römork modülü
13	Römork çıkışı
14	Arka koltuk / Elektrikli katlanır
15	–
16	İç ayna / Geri görüş kamerası
17	Fiş
18	–
19	Isıtmalı direksiy10
20	açılır tavan
21	Isıtmalı ön koltuklar
22	–
23	–
24	–
25	–
26	Lojistik modu devre dışı
27	–
28	–
29	–
30	–
31	Amplifikatör / Subwoofer
32	Aktif sönümleme sistemi / Şeritten çıkma uyarı sistemi
