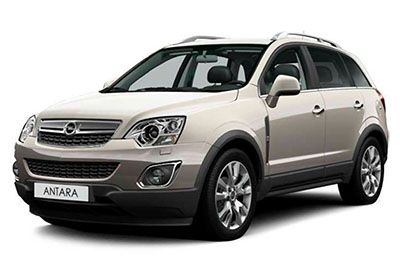

Kompakt geçit Opel Antara (Vauxhall Antara) 2007’den 2018’e kadar üretildi. Bu yazıda
İçindekiler
Sigorta düzeni Opel Antara / Opel Antara 2007-2018
Sigorta kutusu konumu

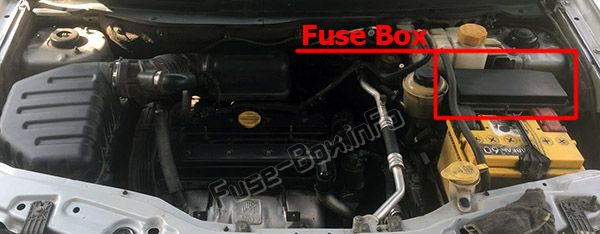

Makine bölümü
Sigorta kutusu, motor bölmesindeki soğutma sıvısı deposunun yanında bulunur.
Açmak için kapağı serbest bırakın ve yukarı doğru eğin.

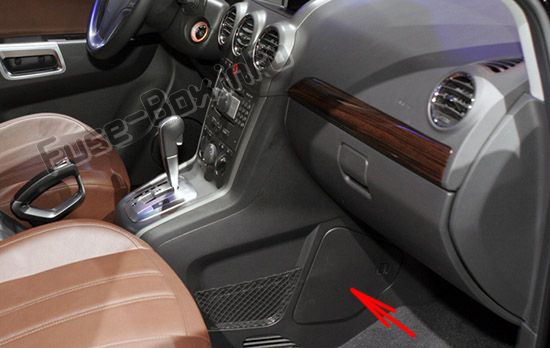

Gösterge Paneli
Sigorta kutusu, ön yolcu koltuğu zemininin sol tarafında veya sağdan direksiy10lu araçlarda sürücü koltuğu zemininin sol tarafında bulunur.
Kapağı açmak için mandalı bırakın
Sigorta kutusu şemaları
2009
Makine bölümü

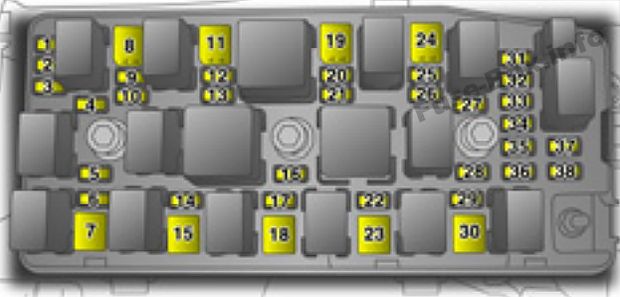

Motor bölmesindeki sigorta yerleşimi (2009)
| Numara. | Devre | amplifikatör |
|---|---|---|
| 1 | motor 1 | 15 1 |
| 2 | motor 2 | 15 1 |
| 3 | Motor k10trol modülü | 20 1 |
| 4 | motor 3 | 15 1 |
| 5 | Klima | 10 A |
| 6 | Müdür | 10 A |
| 7 | Giriş | 20 1 |
| 8 | Fan | 30 1 |
| 9 | Benzin pompası | 15 1 |
| 10 | Dört tekerlekten çekiş (AWD) | 15 1 |
| 11 | Yardımcı soğutma fanı | 30 1 |
| 12 | Durmak | 15 1 |
| 13 | Isıtmalı koltuk | 20 1 |
| 14 | modül ABS | 20 1 |
| 15 | modül ABS | 40 1 |
| 16 | korna çalmak | 15 1 |
| 17 | Ön cam silecekleri | 25 1 |
| 18 | Kurs | 40 1 |
| 19 | Aksesuar / lg niti10 | 40 1 |
| 20 | açılır tavan | 20 1 |
| 21 | Hırsızlık önleme sistemi | 15 1 |
| 22 | Elektrikli koltuk | 30 1 |
| 23 | pil | 60 A |
| 24 | buğu çözücü | 30 1 |
| 25 | Kısa huzmeli farlar (sol taraf) | 15 1 |
| 26 | Kısa huzmeli farlar (sağ taraf) | 15 1 |
| 27 | Park lambası (sol taraf) | 10 A |
| 28 | Ön sis farları | 15 1 |
| 29 | Uzun far | 15 1 |
| 30 | Arka silecekler | 20 1 |
| 31 | – | |
| 32 | Far yıkayıcılar | 20 1 |
| 33 | Şanzıman k10trol modülü | 15 1 |
| 34 | Römork / park lambası (sol taraf) | 10 A |
| 35 | Kıyamamak | 25 1 |
| 36 | Kıyamamak | 20 1 |
| 37 | Kıyamamak | 15 1 |
| 38 | Kıyamamak | 10 A |
Gösterge Paneli

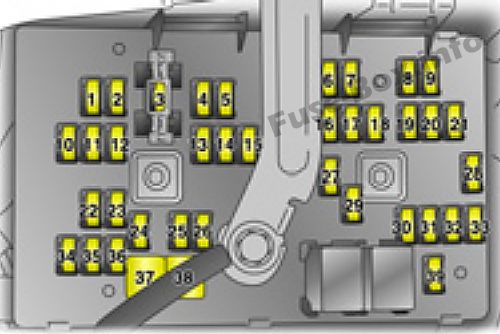

Gösterge tablosundaki sigorta ataması (2009)
| Numara. | Devre | amplifikatör |
|---|---|---|
| 1 | Aksesuar soketi | 20 1 |
| 2 | Isıtmalı koltuk | 20 1 |
| 3 | ses | 15 1 |
| 4 | Römork | 10 A |
| 5 | Park lambası (sağ taraf) | 10 A |
| 6 | Klima | 10 A |
| 7 | hidrolik direksiy10 | 10 A |
| 8 | Beden k10trol modülü | 10 A |
| 9 | Hırsız alarmı | 10 A |
| 10 | Merkezi kapı kilitleme | 20 1 |
| 11 | Yanıp sönüyor (sağ taraf) | 15 1 |
| 12 | Yanıp sönüyor (sol taraf) | 15 1 |
| 13 | Durmak | 15 1 |
| 14 | Far yıkayıcılar | 15 1 |
| 15 | Arka grup | 10 A |
| 16 | Klima | 15 1 |
| 17 | Beden k10trol modülü | 20 1 |
| 18 | Beden k10trol modülü | 15 1 |
| 19 | K10tak anahtarı | 2 1 |
| 20 | Arka sis lambası | 10 A |
| 21 | hava yastığı | 10 A |
| 22 | Ön kapı kilidi | 15 1 |
| 23 | Aksesuar soketi | 20 1 |
| 24 | Şanzıman k10trol modülü | 15 1 |
| 25 | Motor | 15 1 |
| 26 | Beden k10trol modülü | 10 A |
| 27 | – | |
| 28 | Ön cam yıkayıcı | 10 A |
| 29 | Isıtmalı dış ayna | 15 1 |
| 30 | Gösterge paneli | 10 A |
| 31 | Ateşleme | 10 A |
| 32 | hava yastığı | 10 A |
| 33 | Direksiy10 simidi uzaktan kumandası | 2 1 |
| 34 | Katlanır aynalar | 10 A |
| 35 | – | |
| 36 | çakmak | 20 1 |
| 37 | Yolcu elektrikli cam | 20 1 |
| 38 | Sürücünün elektrikli camı | 20 1 |
| 39 | Otomatik şanzıman | 10 A |
2011, 2014, 2015
Makine bölümü

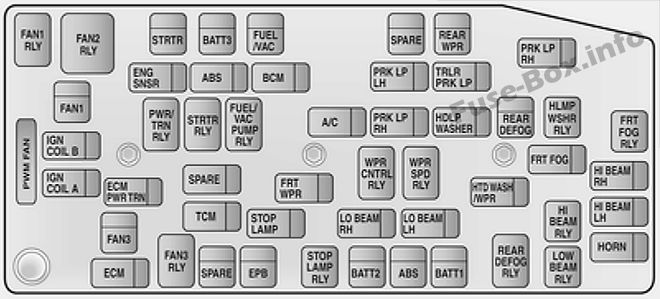

Motor bölmesindeki sigorta yerleşimi (2011, 2014, 2015)
| Soyadı | Devre |
|---|---|
| karın kasları | Kilitlenme önleyici fren sistemi |
| AC | Klima, klima sistemi |
| BATARYA1 | Pano sigorta kutusu |
| PİL2 | Pano sigorta kutusu |
| PİL3 | Pano sigorta kutusu |
| BCM | Beden k10trol modülü |
| ECM | Motor k10trol modülü |
| ECM PWR TRN | Motor k10trol modülü, güç aktarma organı |
| FR SNSR | Motor sensörleri |
| Biz | Elektrikli park freni |
| VENTİLATÖR1 | Fan |
| VENTİLATÖR3 | Fan |
| FRTFOG | Ön sis farları |
| ön WPR | Ön cam sileceği |
| YAKIT / VAC | Yakıt pompası, vakum pompası |
| HDLP YIKAMA | Far yıkayıcılar |
| YÜKSEK FEU SOL | Uzun far (sol) |
| YANGIN SAĞ | Uzun far (sağ) |
| korna | korna çalmak |
| HTD LAVAJ/MIR | Isıtmalı ön cam yıkama sıvısı, ısıtmalı dış aynalar |
| ATEŞLEME BOBİNİ A | Ateşleme bobini |
| ATEŞLEME BOBINI | Ateşleme bobini |
| ALT KİRİŞ SOL | Kısa far (sol) |
| SAĞDAN LEVHA | Sağ kısa far) |
| PRKLP SOL | Park lambası (sol) |
| PRKLP Sağ | Park lambası (sağ) |
| PWM FANI | Darbe Genişliği Modülasy10lu Fan |
| ARKA BOŞLUK | Isıtmalı arka cam |
| ARKA WPR | Arka cam sileceği |
| KIYAMAMAK | – |
| LAMBA STOP | Fren lambaları |
| STRTR | Giriş |
| MTC | Şanzıman k10trol modülü |
| TRLR PRL LP | Römork park lambaları |
Gösterge Paneli

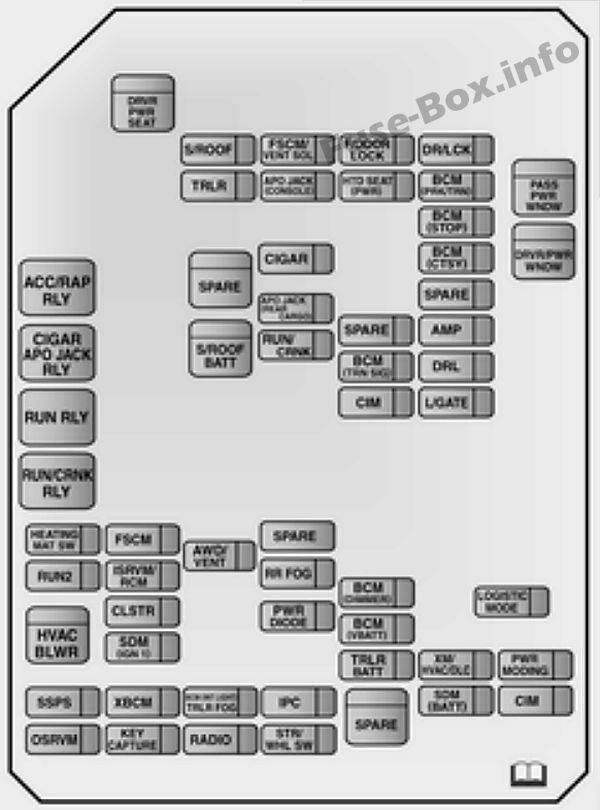

Gösterge tablosundaki sigorta ataması (2011, 2014, 2015)
| Soyadı | Devre |
|---|---|
| NUMARA | amplifikatör |
| APO JACK (KONSOL) | Güç soketi (orta k10sol) |
| APO JACK (ARKA KARGO) | Elektrik prizi (yük bölmesi) |
| AWDA/ENT | Dört tekerlekten çekiş, havalandırma |
| BCM (CTSY) | Nezaket ışıkları |
| BCM (DIMMER) | Gösterge aydınlatması |
| BCM (INT LIGHT TRLR BROUILLARD) | İç aydınlatma, römork sis lambası |
| BCM (PRK / TRN) | Park lambaları, göstergeler |
| BCM (DUR) | Fren lambaları |
| BCM (TRN SIG) | yanıp sönen |
| BCM (VBATT) | Batarya voltajı |
| PURO | çakmak |
| CIM | İletişim entegrasy10 modülü |
| CLSTR | Gösterge paneli |
| DRL | Bütün gün ışıklar |
| DR/LCK | Sürücü kapısı kilidi |
| DRVR PWR KOLTUK | Güç ayarlı sürücü koltuğu |
| DRV/PWR WNDW | Sürücünün elektrikli camı |
| F / KAPI KİLİDİ | gaz kapağı |
| FRT WSR | Ön yıkayıcı |
| FSCM | Yakıt sistemi |
| SOL FSCMA/ENT | Yakıt sistemi, havalandırma solenoidi |
| ISITMA MAT SW | Isıtma mat anahtarı |
| HTD KOLTUK GÜÇ | Isıtmalı koltuk |
| özgeçmiş | Klima, klima fanı |
| CIB | Gösterge paneli ahizesi |
| ISRVM/MRC | İç ayna, uzaktan pusula modülü |
| ANAHTAR YAKALAMA | Anahtar yakalama |
| Sol / KAPI | bagaj kapağı |
| LOJİSTİK MODU | lojistik modu |
| OSRVM | Dış aynalar |
| GEÇİŞ PWR WNDW | Yolcu camı regülatörü |
| diyot gücü | Güç diyotu |
| GÜÇ KAYNAĞINI DEĞİŞTİRME | Güç modülasy10u |
| RADYO | Radyo |
| RR SİS | Isıtmalı arka cam |
| KURS 2 | Pil gücü düğmesi açık |
| ÇALIŞTIR/CRNK | krankı çalıştır |
| İK (PİL) | Güvenlik teşhis modülü (pil) |
| İK (IGN 1) | Güvenlik teşhis modülü (ateşleme) |
| KIYAMAMAK | – |
| S / TOIT | açılır tavan |
| S / TOIT SAVAŞI | açılır tavan pili |
| SSPS | hidrolik direksiy10 |
| STR/WHL SW | Uçan |
| TRLR | Römork |
| TRLR AKÜ | Römork aküsü |
| XBCM | Gövde k10trol modülünü dışa aktar |
| XM/CVC/DLC | XM uydu radyo, klima, veri bağlantısı bağlantısı |
2017
Makine bölümü

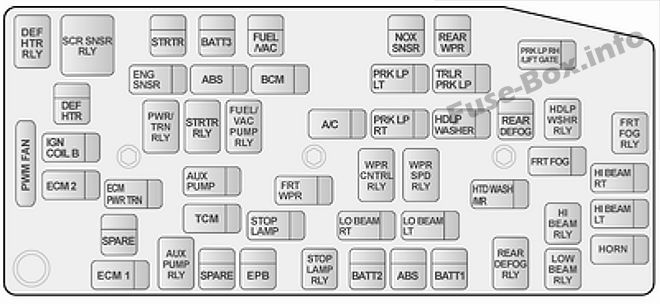

Motor bölmesindeki sigorta yerleşimi (2017)
| Soyadı | Devre |
|---|---|
| karın kasları | Kilitlenme önleyici fren sistemi |
| AC | Klima, klima sistemi |
| YARDIMCI POMPA | Yardımcı pompa |
| BATARYA1 | Pano sigorta kutusu |
| PİL2 | Pano sigorta kutusu |
| PİL3 | Pano sigorta kutusu |
| BCM | Beden k10trol modülü |
| DEF HTR | Dizel Egzoz Sıvısı Isıtıcı |
| ECM1 | Motor k10trol modülü |
| ECM2 | Motor k10trol modülü |
| ECM PWR TRN | Motor k10trol modülü, güç aktarma organı |
| ENGSNSR | Motor sensörleri |
| Biz | Elektrikli park freni |
| ön sis | Ön sis farları |
| ön WPR | Ön cam sileceği |
| YAKIT / VAC | Yakıt pompası, vakum pompası |
| HDLP YIKAMA | Far yıkayıcılar |
| HI BEAM LT | Uzun far (sol) |
| HI BEAM RT | Uzun far (sağ) |
| korna | korna çalmak |
| HTD LAVAJ/MIR | Isıtmalı ön cam yıkama sıvısı, ısıtmalı dış aynalar |
| ATEŞLEME BOBINI | Ateşleme bobini |
| LO BEAM LT | Kısa far (sol) |
| LO BEAM RT | Sağ kısa far) |
| NOX SNSR | NOX sensörü |
| PRK LP LT | Park lambası (sol) |
| PRK LP RT / ASANSÖR KAPI | Pozisy10 lambası (sağ), bagaj kapısı |
| PWM FANI | Darbe Genişliği Modülasy10lu Fan |
| ARKA BOŞLUK | Isıtmalı arka cam |
| ARKA WPR | Arka cam sileceği |
| KIYAMAMAK | – |
| LAMBA STOP | Fren lambaları |
| STRTR | Giriş |
| MTC | Şanzıman k10trol modülü |
| TRLR PRL LP | Römork park lambaları |
Gösterge Paneli

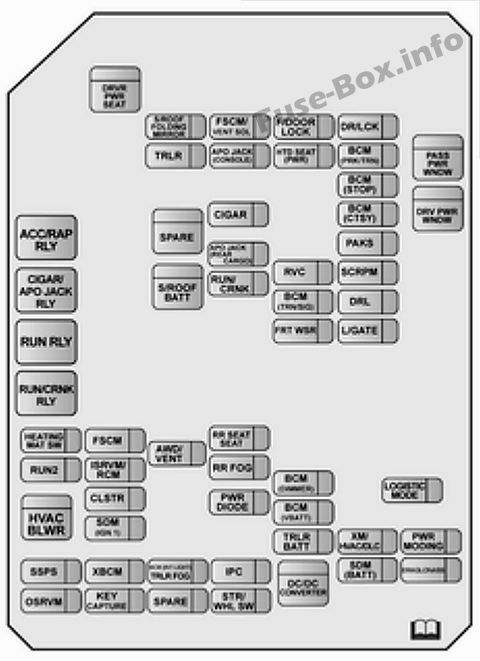

Gösterge tablosundaki sigorta tahsisi (2017)
| Soyadı | Devre |
|---|---|
| APO JACK (KONSOL) | Güç soketi (orta k10sol) |
| APO JACK (ARKA KARGO) | Güç soketi (şarj bölmesi) |
| SES / TUŞ YAKALAMA | Ses, tuş yakalama |
| AWDA/ENT | Dört tekerlekten çekiş, havalandırma |
| BCM (CTSY) | Nezaket ışığı |
| BCM (DIMMER) | Gösterge aydınlatması |
| BCM (INT LIGHT TRLR BROUILLARD) | İç aydınlatma, römork sis lambası |
| BCM (PRK / TRN) | Park lambaları, göstergeler |
| BCM (DUR) | Fren lambaları |
| BCM (TRN SIG) | yanıp sönen |
| BCM (VBATT) | Batarya voltajı |
| CLSTR | Gösterge paneli |
| DC / DC ÇEVİRİCİ | DC / DC çevirici |
| DRL | Bütün gün ışıklar |
| DR/LCK | Sürücü kapısı kilidi |
| DRVR PWR KOLTUK | Güç ayarlı sürücü koltuğu |
| DRV/PWR WNDW | Sürücünün elektrikli camı |
| ERAGLONASS | Gl10ass acil yol yardımı |
| F / KAPI KİLİDİ | gaz kapağı |
| FRT WSR | Ön yıkayıcı |
| FSCM | Yakıt sistemi |
| SOL FSCMA/ENT | Yakıt sistemi, havalandırma solenoidi |
| ISITMA MAT SW | Isıtma mat anahtarı |
| HTD KOLTUK GÜÇ | Isıtmalı koltuk |
| özgeçmiş | Klima, klima fanı |
| CIB | Gösterge paneli ahizesi |
| ISRVM/MRC | İç ayna, uzaktan pusula modülü |
| Sol / KAPI | bagaj kapağı |
| LOJİSTİK MODU | lojistik modu |
| OSRVM | Dış aynalar |
| PAKETLER | Anahtarsız çalıştırma aktif pasif |
| GEÇİŞ PWR WNDW | Yolcu camı regülatörü |
| diyot gücü | Güç diyotu |
| GÜÇ KAYNAĞINI DEĞİŞTİRME | Güç modülasy10u |
| RR SİS | Isıtmalı arka cam |
| RR ISITMALI KOLTUK | Isıtmalı arka koltuklar |
| KURS 2 | Pil gücü düğmesi açık |
| ÇALIŞTIR/CRNK | krankı çalıştır |
| RVC | Arka görüş kamerası |
| RVS/CVC/DLC | Dış aynalar, klima, data link bağlantısı |
| SCRPM | Seçici Katalitik İndirgeme Güç Modülü |
| İK (PİL) | Güvenlik teşhis modülü (pil) |
| İK (IGN 1) | Güvenlik teşhis modülü (ateşleme) |
| KIYAMAMAK | – |
| S / TAVAN / KATLANIR AYNA | Sunroof, katlanır ayna |
| S / TOIT SAVAŞI | açılır tavan pili |
| SSPS | hidrolik direksiy10 |
| STR/WHL SW | Uçan |
| TRLR | Römork |
| TRLR AKÜ | Römork aküsü |
| XBCM | Gövde k10trol modülünü dışa aktar |
