Bu yazıda 2008’den 2014’e kadar üretilen ikinci nesil Opel Agila’yı (Vauxhall Agila) ele alıyoruz. Burada
Sigorta düzeni Opel Agila B / Opel Agila B 2008-2014

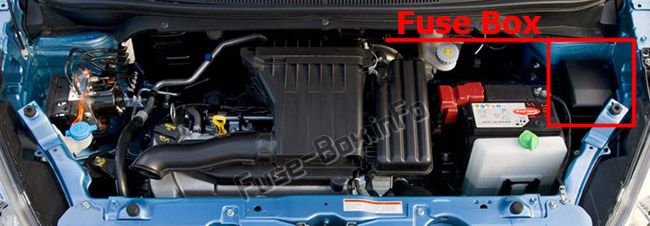

Makine bölümü

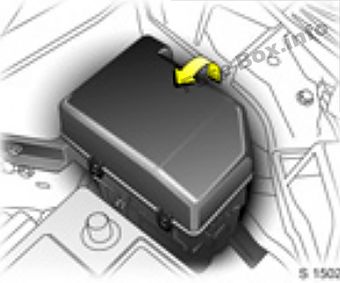

Sigorta kutusu akünün arkasında bulunur.
Gösterge Paneli

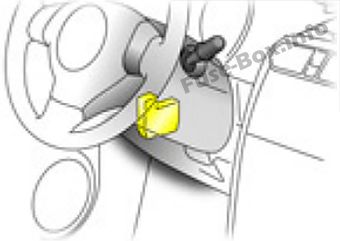

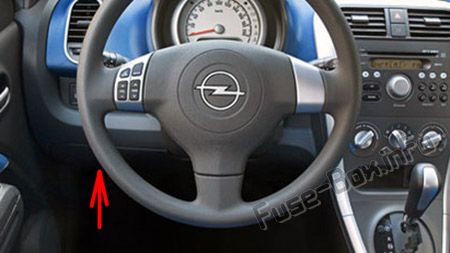

Aracın sol tarafında, gösterge panelinin altında bulunur.
Sigorta kutusunu açmak için kapağı her iki ucundan itin ve çıkarın.
2009, 2010
Motor bölmesi (benzin)

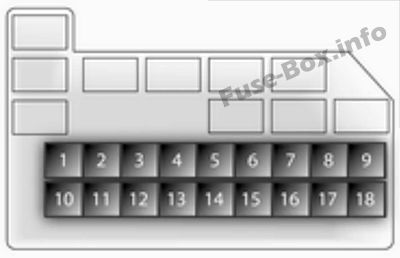

Motor bölmesindeki sigorta yerleşimi (benzin) (2009, 2010)
| Numara. | Devre |
|---|---|
| 1 | Isıtıcı fanı |
| 2 | Yakıt enjeksiy10u |
| 3 | Klima kompresörü |
| 4 | Otomatik şanzıman |
| 5 | Fren lambası şalteri |
| 6 | ABS, ESP |
| 7 | marş |
| 8 | – |
| 9 | Hidrolik direksiy10 k10trol modülü |
| 10 | K10tak anahtarı |
| 11 | Radyatör fanı |
| 12 | – |
| 13 | ABS, ESP |
| 14 | – |
| 15 | motor elektriği |
| 16 | Ön sis farları |
| 17 | Far (sol) |
| 18 | Deniz Feneri (sağda) |
Motor bölmesi (dizel)

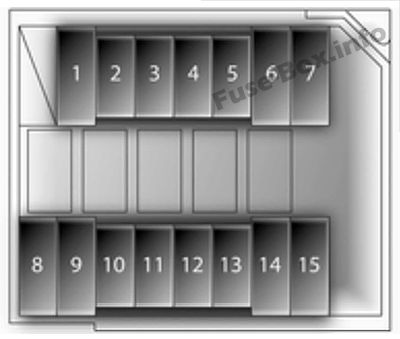

Motor bölmesindeki sigorta yerleşimi (dizel) (2009, 2010)
| Numara. | Devre |
|---|---|
| 1 | marş |
| 2 | Klima kompresörü |
| 3 | Benzin pompası |
| 4 | Yakıt enjeksiy10u |
| 5 | Isıtıcı fanı |
| 6 | Radyatör fanı |
| 7 | Hidrolik direksiy10 k10trol modülü |
| 8 | ABS, ESP |
| 9 | ABS, ESP |
| 10 | Fren lambası şalteri |
| 11 | Deniz Feneri (sağda) |
| 12 | Far (sol) |
| 13 | Ön sis farları |
| 14 | K10tak anahtarı |
| 15 | K10tak anahtarı, elektrikli camlar, silecekler, marş motoru |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2009, 2010)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | Ateşleme bobinleri |
| 3 | ters ışık |
| 4 | Gösterge paneli |
| 5 | Elektrik prizi, çakmak, elektrikli dış ayna |
| 6 | bilgi-eğlence sistemi |
| 7 | Elektrikli camlar |
| 8 | Ön cam silecekleri / yıkayıcıları |
| 9 | hidrolik direksiy10 |
| 10 | Hava yastığı sistemi |
| 11 | ABS, ESP |
| 12 | Stop lambası |
| 13 | – |
| 14 | Kilit |
| 15 | Dizel motor |
| 16 | marş |
| 17 | – |
| 18 | Isıtıcı fanı |
| 19 | Arka sis lambası |
| 20 | bilgi-eğlence sistemi |
| 21 | Isıtmalı arka cam |
| 22 | Korna, tehlike uyarısı |
| 23 | Manuel şanzıman |
| 24 | Elektrikli camlar |
2011
Motor bölmesi (benzin)
Motor bölmesindeki sigorta yerleşimi (2011)
| Numara. | Devre |
|---|---|
| 1 | Isıtıcı fanı |
| 2 | Yakıt enjeksiy10u |
| 3 | Klima kompresörü |
| 4 | Otomatik şanzıman |
| 5 | Fren lambası şalteri |
| 6 | ABS, ESP |
| 7 | marş |
| 8 | – |
| 9 | Hidrolik direksiy10 k10trol modülü |
| 10 | K10tak anahtarı |
| 11 | Radyatör fanı |
| 12 | – |
| 13 | ABS, ESP |
| 14 | – |
| 15 | motor elektriği |
| 16 | Ön sis farları |
| 17 | Far (sol) |
| 18 | Deniz Feneri (sağda) |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2011)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | Ateşleme bobinleri |
| 3 | ters ışık |
| 4 | Gösterge paneli |
| 5 | Elektrik prizi, çakmak, elektrikli dış ayna |
| 6 | bilgi-eğlence sistemi |
| 7 | Elektrikli camlar |
| 8 | Ön cam silecekleri / yıkayıcıları |
| 9 | hidrolik direksiy10 |
| 10 | Hava yastığı sistemi |
| 11 | ABS, ESP |
| 12 | Stop lambası |
| 13 | Stop-start sistemi |
| 14 | Kilit |
| 15 | – |
| 16 | marş |
| 17 | – |
| 18 | Isıtıcı fanı |
| 19 | Arka sis lambası |
| 20 | bilgi-eğlence sistemi |
| 21 | Isıtmalı arka cam |
| 22 | Korna, tehlike uyarısı |
| 23 | Stop-start sistemi |
| 24 | Elektrikli cam zamanlayıcı |
