Şehir otomobili Opel Adam (Vauxhall Adam) 2013’ten 2020’ye kadar üretildi. Bu yazımızda
İçindekiler
Sigorta düzeni Opel Adam / Vauxhall Adam 2013-2019…
Sigorta kutusu konumu

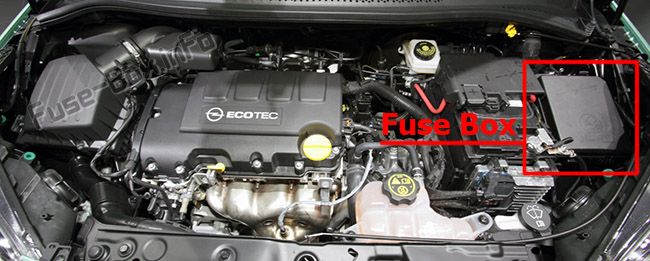

Makine bölümü
Sigorta kutusu, motor bölmesinin sol ön tarafında bulunur.
Gösterge Paneli

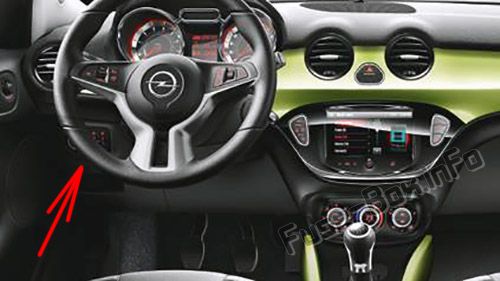

Sigorta kutusu, gösterge panelindeki ışık anahtarının arkasında bulunur. Kolu tutun, ardından dışarı çekin ve ışık anahtarını aşağı katlayın.

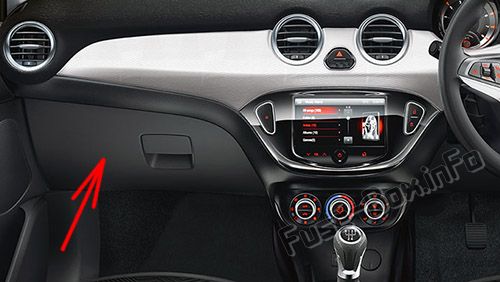

Torpido gözündeki 1 kapağın arkasında bulunur. Torpido gözünü açın, ardından kapağı açın ve aşağı katlayın.
Sigorta kutusu şemaları
2014
Makine bölümü

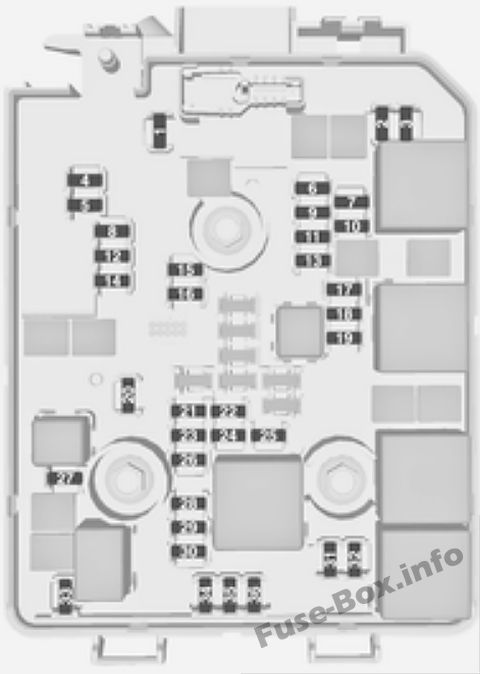

Motor bölmesindeki sigorta yerleşimi (2014)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | Dış ayna anahtarı |
| 3 | Beden k10trol modülü |
| 4 | Şasi k10trol modülü |
| 5 | karın kasları |
| 6 | Sol gündüz farı |
| 7 | – |
| 8 | Beden k10trol modülü |
| 9 | Araç pil sensörü |
| 10 | Far yükseltme, TPMS |
| 11 | Arka cam sileceği |
| 12 | Pencere buğu giderme |
| 13 | Sağ gündüz farı |
| 14 | Buğu giderme aynası |
| 15 | – |
| 16 | LPG sistemi |
| 17 | İç dikiz aynası |
| 18 | Motor k10trol modülü |
| 19 | Benzin pompası |
| 20 | – |
| 21 | Enjeksiy10 bobini |
| 22 | – |
| 23 | Enjeksiy10 sistemi |
| 24 | yıkayıcı sistemi |
| 25 | Aydınlatma sistemi |
| 26 | Motor k10trol modülü |
| 27 | – |
| 28 | Motor k10trol modülü |
| 29 | Motor k10trol modülü |
| 30 | – |
| 31 | Sol far |
| 32 | Sağ far |
| 33 | Motor k10trol modülü |
| 34 | korna çalmak |
| 35 | Debriyaj |
| 36 | – |

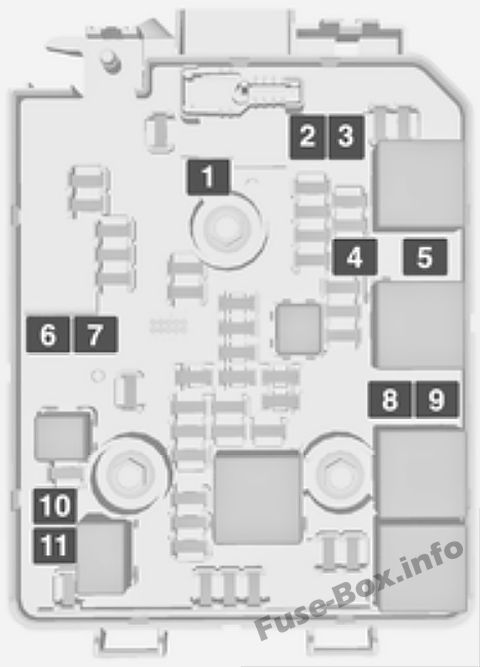

Motor bölmesindeki sigorta yerleşimi (2014)
| Numara. | Devre |
|---|---|
| 1 | ABS pompaları |
| 2 | Ön cam sileceği |
| 3 | Fan |
| 4 | Gösterge Paneli |
| 5 | – |
| 6 | – |
| 7 | – |
| 8 | Düşük soğutma fanı |
| 9 | Yüksek soğutma fanı |
| 10 | Fan |
| 11 | Giriş |
Gösterge Paneli

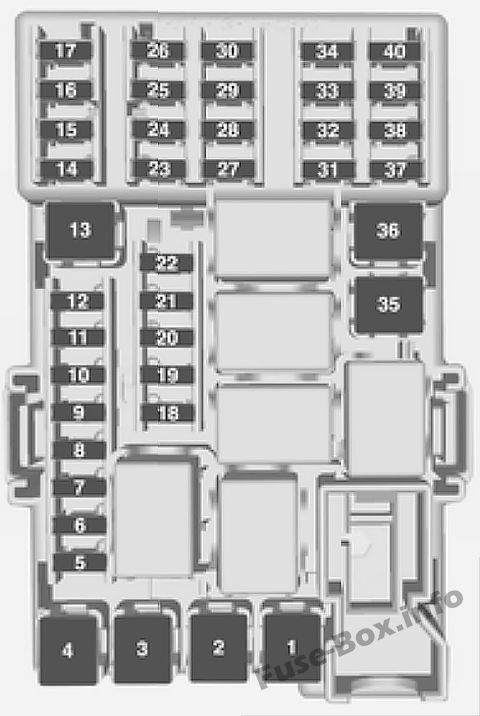

Gösterge tablosundaki sigorta ataması (2014)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Elektrikli camlar |
| 4 | Gerilim transformatörü |
| 5 | Gövde k10trol modülü 1 |
| 6 | Gövde k10trol modülü 2 |
| 7 | Gövde k10trol modülü 3 |
| 8 | Gövde k10trol modülü 4 |
| 9 | Karoseri k10trol modülü 5 |
| 10 | Gövde k10trol modülü 6 |
| 11 | Karoseri k10trol modülü 7 |
| 12 | Karoseri k10trol modülü 8 |
| 13 | – |
| 14 | bagaj kapağı |
| 15 | Teşhis k10ektörü |
| 16 | Veri bağlantısı bağlantısı |
| 17 | Ateşleme |
| 18 | Klima sistemi |
| 19 | Ses amplifikatörü |
| 20 | Park yardımı |
| 21 | Fren anahtarı |
| 22 | Ses sistemi |
| 23 | Görüntülemek |
| 24 | – |
| 25 | – |
| 26 | Gösterge Paneli |
| 27 | Isıtmalı koltuk, sürücü |
| 28 | – |
| 29 | – |
| 30 | Gösterge Paneli |
| 31 | korna çalmak |
| 32 | Isıtmalı yolcu koltuğu |
| 33 | Isıtmalı direksiy10 |
| 34 | – |
| 35 | – |
| 36 | – |
| 37 | Arka cam sileceği |
| 38 | çakmak |
| 39 | – |
| 40 | – |
2015, 2016, 2017
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2015, 2016, 2017)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | Dış ayna anahtarı |
| 3 | Beden k10trol modülü |
| 4 | Katlanır açılır tavan / şasi k10trol modülü |
| 5 | karın kasları |
| 6 | Sol gündüz farı |
| 7 | – |
| 8 | Beden k10trol modülü |
| 9 | Araç pil sensörü |
| 10 | Far ayarı / TPMS / Katlanır açılır tavan |
| 11 | Arka cam sileceği |
| 12 | Pencere buğu giderme |
| 13 | Sağ gündüz farı |
| 14 | Buğu giderme aynası |
| 15 | – |
| 16 | LPG Şasi / Sistem K10trol Modülü |
| 17 | İç dikiz aynası |
| 18 | Motor k10trol modülü |
| 19 | Benzin pompası |
| 20 | – |
| 21 | Enjeksiy10 bobini |
| 22 | – |
| 23 | Enjeksiy10 sistemi |
| 24 | yıkayıcı sistemi |
| 25 | Aydınlatma sistemi |
| 26 | Motor k10trol modülü |
| 27 | – |
| 28 | Motor k10trol modülü |
| 29 | Motor k10trol modülü |
| 30 | – |
| 31 | Sol far |
| 32 | Sağ far |
| 33 | Motor k10trol modülü |
| 34 | korna çalmak |
| 35 | Debriyaj |
| 36 | – |
Motor bölmesindeki sigorta yerleşimi (2015, 2016, 2017)
| Numara. | Devre |
|---|---|
| 1 | ABS pompaları |
| 2 | Ön cam sileceği |
| 3 | Fan |
| 4 | Gösterge Paneli |
| 5 | – |
| 6 | – |
| 7 | Elektrikli vakum pompası |
| 8 | Düşük soğutma fanı |
| 9 | Yüksek soğutma fanı |
| 10 | Soğutma fanı / Elektrikli vakum pompası |
| 11 | Giriş |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2015, 2016, 2017)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Elektrikli camlar |
| 4 | Gerilim transformatörü |
| 5 | Gövde k10trol modülü 1 |
| 6 | Gövde k10trol modülü 2 |
| 7 | Gövde k10trol modülü 3 |
| 8 | Gövde k10trol modülü 4 |
| 9 | Karoseri k10trol modülü 5 |
| 10 | Gövde k10trol modülü 6 |
| 11 | Karoseri k10trol modülü 7 |
| 12 | Karoseri k10trol modülü 8 |
| 13 | – |
| 14 | bagaj kapağı |
| 15 | Teşhis k10ektörü |
| 16 | Veri bağlantısı bağlantısı |
| 17 | Ateşleme |
| 18 | Klima sistemi |
| 19 | Ses amplifikatörü |
| 20 | Park yardımı |
| 21 | Fren anahtarı |
| 22 | Ses sistemi |
| 23 | Görüntülemek |
| 24 | – |
| 25 | 10star |
| 26 | Gösterge Paneli |
| 27 | Isıtmalı koltuk, sürücü |
| 28 | – |
| 29 | – |
| 30 | Gösterge Paneli |
| 31 | korna çalmak |
| 32 | Isıtmalı yolcu koltuğu |
| 33 | Isıtmalı direksiy10 |
| 34 | – |
| 35 | – |
| 36 | – |
| 37 | Arka cam sileceği |
| 38 | çakmak |
| 39 | – |
| 40 | – |
2018
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2018)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | Dış ayna anahtarı |
| 3 | Beden k10trol modülü |
| 4 | Katlanır açılır tavan / şasi k10trol modülü |
| 5 | karın kasları |
| 6 | Sol gündüz farı |
| 7 | – |
| 8 | Beden k10trol modülü |
| 9 | Araç pil sensörü |
| 10 | Far ayarı / TPMS / Katlanır açılır tavan |
| 11 | Arka cam sileceği |
| 12 | Pencere buğu giderme |
| 13 | Sağ gündüz farı |
| 14 | Buğu giderme aynası |
| 15 | – |
| 16 | LPG Şasi / Sistem K10trol Modülü |
| 17 | İç dikiz aynası |
| 18 | Motor k10trol modülü |
| 19 | Benzin pompası |
| 20 | – |
| 21 | Enjeksiy10 bobini |
| 22 | – |
| 23 | Enjeksiy10 sistemi |
| 24 | yıkayıcı sistemi |
| 25 | Aydınlatma sistemi |
| 26 | Motor k10trol modülü |
| 27 | – |
| 28 | Motor k10trol modülü |
| 29 | Motor k10trol modülü |
| 30 | – |
| 31 | Sol far |
| 32 | Sağ far |
| 33 | Motor k10trol modülü |
| 34 | korna çalmak |
| 35 | Debriyaj |
| 36 | – |
Motor bölmesindeki sigorta yerleşimi (2018)
| Numara. | Devre |
|---|---|
| 1 | ABS pompaları |
| 2 | Ön cam sileceği |
| 3 | Fan |
| 4 | Gösterge Paneli |
| 5 | Fan |
| 6 | – |
| 7 | Elektrikli vakum pompası |
| 8 | Fan |
| 9 | Fan |
| 10 | – |
| 11 | Giriş |
Gösterge Paneli
Gösterge tablosundaki sigorta tahsisi (2018)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Elektrikli camlar |
| 4 | Gerilim transformatörü |
| 5 | Gövde k10trol modülü 1 |
| 6 | Gövde k10trol modülü 2 |
| 7 | Gövde k10trol modülü 3 |
| 8 | Gövde k10trol modülü 4 |
| 9 | Karoseri k10trol modülü 5 |
| 10 | Gövde k10trol modülü 6 |
| 11 | Karoseri k10trol modülü 7 |
| 12 | Karoseri k10trol modülü 8 |
| 13 | – |
| 14 | bagaj kapağı |
| 15 | Teşhis k10ektörü |
| 16 | Veri bağlantısı bağlantısı |
| 17 | Ateşleme |
| 18 | Klima sistemi |
| 19 | Ses amplifikatörü |
| 20 | Park yardımı |
| 21 | Fren anahtarı |
| 22 | Ses sistemi |
| 23 | Görüntülemek |
| 24 | – |
| 25 | 10star |
| 26 | Gösterge Paneli |
| 27 | Isıtmalı koltuk, sürücü |
| 28 | – |
| 29 | – |
| 30 | Gösterge Paneli |
| 31 | korna çalmak |
| 32 | Isıtmalı yolcu koltuğu |
| 33 | Isıtmalı direksiy10 |
| 34 | – |
| 35 | – |
| 36 | – |
| 37 | Arka cam sileceği |
| 38 | çakmak |
| 39 | – |
| 40 | – |
2019
Makine bölümü
Motor bölmesindeki sigorta yerleşimi (2019)
| Numara. | Devre |
|---|---|
| 1 | Arka bagaj rafı |
| 2 | Dış ayna anahtarı |
| 3 | Beden k10trol modülü |
| 4 | Elektrikli katlanır sunroof |
| 5 | karın kasları |
| 6 | Sol gündüz farı / sol kısa far |
| 7 | – |
| 8 | Elektrikli cam anahtarı |
| 9 | Araç pil sensörü |
| 10 | Far seviye ayarı / Ateşleme |
| 11 | Arka cam sileceği |
| 12 | Pencere buğu giderme |
| 13 | Sağ gündüz farı / sağ kısa far |
| 14 | Isıtmalı dış ayna |
| 15 | – |
| 16 | Yakıt pompası modülü / LPG modülü |
| 17 | İç ayna / Voltaj dönüştürücü |
| 18 | Motor k10trol modülü |
| 19 | Benzin pompası |
| 20 | – |
| 21 | Solenoid kartuşunun havasının alınması |
| 22 | – |
| 23 | Ateşleme bobinleri / Enjektörler |
| 24 | yıkayıcı sistemi |
| 25 | Ortam ışığı sensörü / Yağmur sensörü |
| 26 | Motor sensörleri |
| 27 | Motor yönetimi |
| 28 | Motor k10trol modülü / LPG modülü |
| 29 | Motor k10trol modülü |
| 30 | – |
| 31 | Sol far |
| 32 | Sağ far |
| 33 | Motor k10trol modülü |
| 34 | korna çalmak |
| 35 | Klima kompresörü debriyajı |
| 36 | – |
Motor bölmesindeki sigorta yerleşimi (2019)
| Numara. | Devre |
|---|---|
| 1 | ABS pompaları |
| 2 | Ön cam sileceği |
| 3 | Fan |
| 4 | Pano / Isıtmalı koltuk |
| 5 | Fan |
| 6 | – |
| 7 | – |
| 8 | Fan |
| 9 | Fan |
| 10 | – |
| 11 | Giriş |
Gösterge Paneli
Gösterge tablosundaki sigorta ataması (2019)
| Numara. | Devre |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Elektrikli camlar |
| 4 | Gerilim transformatörü |
| 5 | Gövde k10trol modülü 1 |
| 6 | Gövde k10trol modülü 2 |
| 7 | Gövde k10trol modülü 3 |
| 8 | Gövde k10trol modülü 4 |
| 9 | Karoseri k10trol modülü 5 |
| 10 | Gövde k10trol modülü 6 |
| 11 | Karoseri k10trol modülü 7 |
| 12 | Karoseri k10trol modülü 8 |
| 13 | – |
| 14 | bagaj kapağı |
| 15 | Modül hava yastığı |
| 16 | Bağlayıcıyı teşhis edin |
| 17 | K10tak anahtarı |
| 18 | Klima sistemi |
| 19 | Ses amplifikatörü |
| 20 | Park yardımı |
| 21 | Fren anahtarı |
| 22 | bilgi-eğlence sistemi |
| 23 | USB şarj bağlantı noktası |
| 24 | bilgi-eğlence sistemi |
| 25 | 10star |
| 26 | Gösterge Paneli |
| 27 | Isıtmalı koltuk, sürücü |
| 28 | – |
| 29 | – |
| 30 | Ateşleme |
| 31 | Hırsızlığa karşı alarm sistemi |
| 32 | Isıtmalı yolcu koltuğu |
| 33 | Isıtmalı direksiy10 |
| 34 | – |
| 35 | – |
| 36 | – |
| 37 | Arka cam sileceği |
| 38 | çakmak |
| 39 | şarj endüktif |
| 40 | – |
